TAKEX（竹中エンジニアリング） ワイヤレスリモコン 特定小電力無線 受信機 2CH×3点制御

DR-243R ワイヤレスリモコンスイッチ 受信機 〔2CH×3点式〕

DR-243Rは、特定小電力ワイヤレス技術を採用した高信頼のリモコンスイッチ受信機です。1台の送信機で最大6箇所の制御が可能な「2CH×3点式」を採用。シャッターの開閉や工場の設備制御、セキュリティのセット/解除など、多点・多目的のリモート制御をワイヤレスで実現します。

  • 型番： DR-243R
  • 製品名： ワイヤレスリモコンスイッチ〔受信機〕
  • 方式： 312.45MHz 特定小電力無線
  • 制御点数： 2CH×3点式（最大6回路相当）
  • 最大通信距離： 約40m（見通し距離）
  • 電源： DC24V ±10%

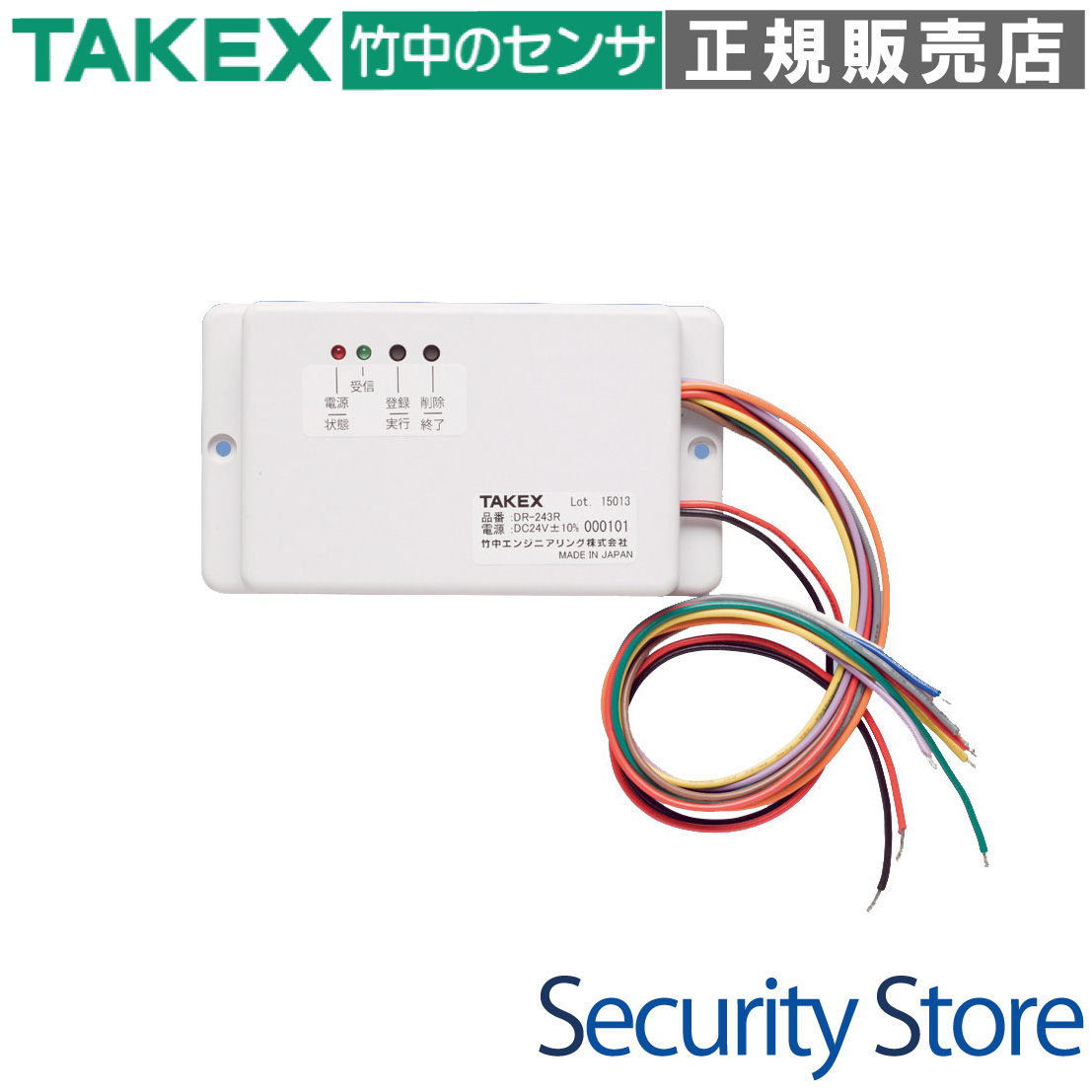

DR-243R ワイヤレスリモコンスイッチ 受信機

資料ダウンロード

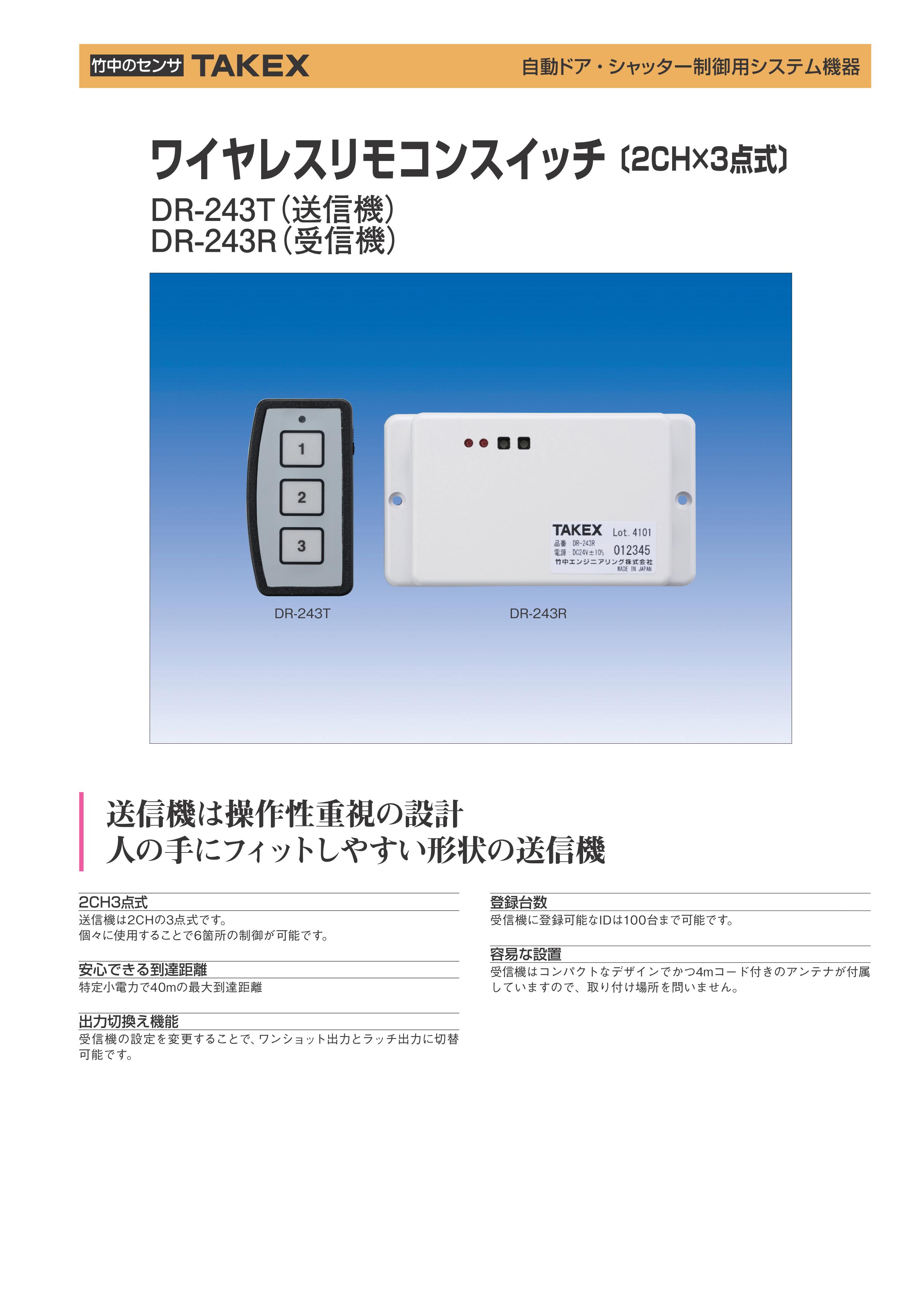

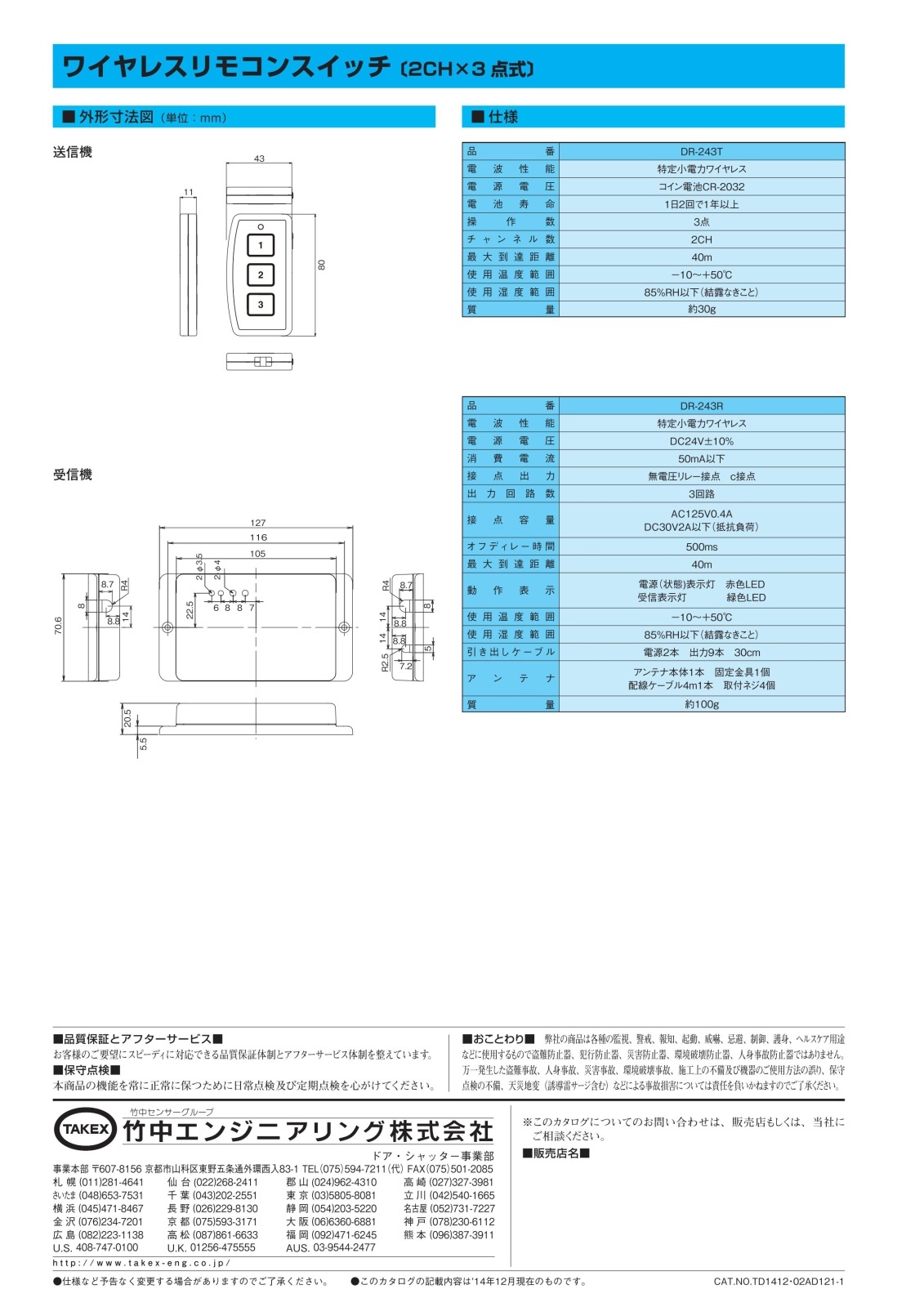

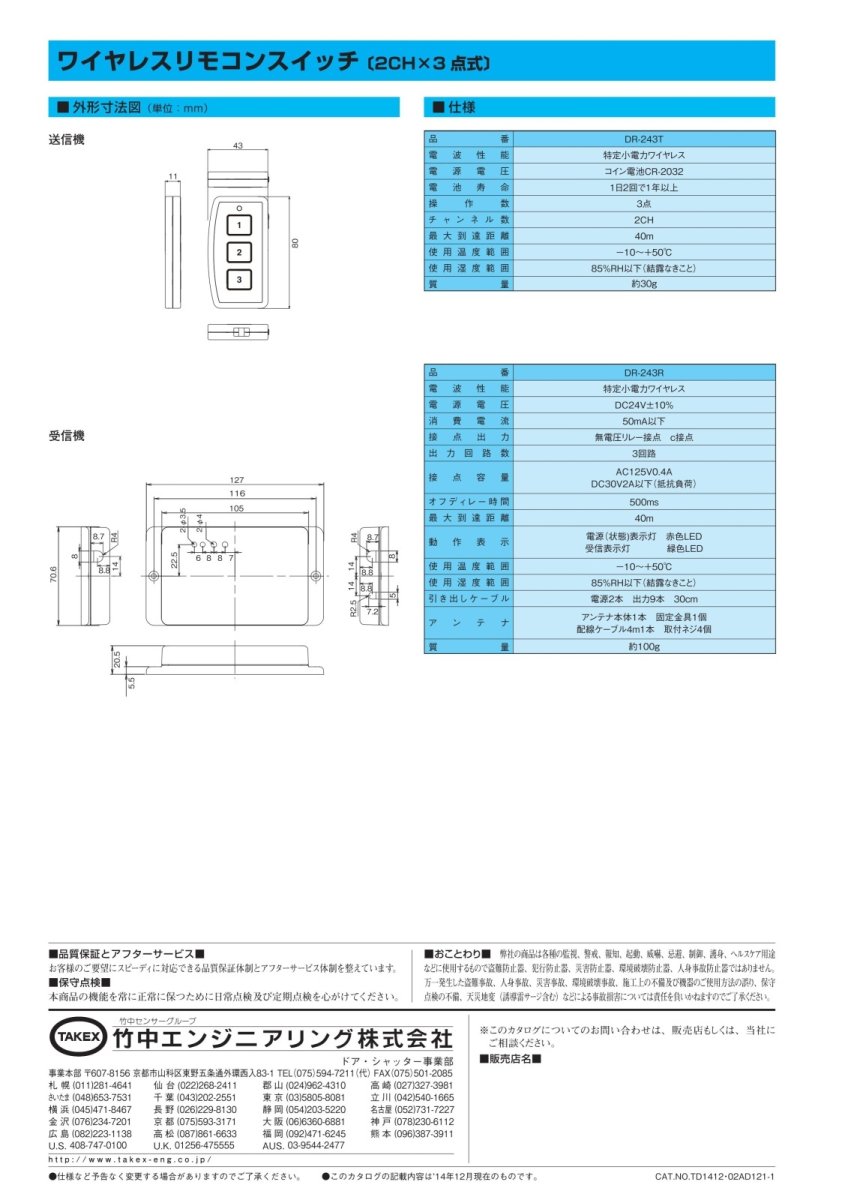

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 電動シャッターの「開・停・閉」制御
  • 工場の生産ラインの遠隔起動・停止
  • 門扉、ロードヒーターのON/OFF操作
  • セキュリティシステムの警戒・解除
  • 店舗や倉庫の照明・空調の一括管理

導入前に確認したいポイント

  • 電源が DC24V であること（AC100V不可）
  • 受信機本体の設置は「屋内」限定
  • 遮蔽物の影響（金属製盤内はアンテナ外出しが必要）
  • 出力リレーの接点容量（AC125V 0.4A/DC30V 2A）

特長

1. 柔軟な制御を可能にする「2CH×3点式」構造

送信機1台に対して「2CH（チャンネル）」と「3点（回路）」の組み合わせによる制御が可能です。送信機側のシートにより「開・停・閉」や「1・2・3」といった表示を選択でき、これらを個別に使い分けることで合計6箇所の複雑な制御にも対応します。シャッター制御など、複数の動作が必要な現場に最適です。

2. 特定小電力無線による安定した到達距離

312.45MHz帯の特定小電力無線を採用。障害物に対して比較的強い回折性を持ち、ノイズ干渉を受けにくい安定した通信が可能です。見通し距離で最大約40mの到達距離を確保しており、広範囲の工場敷地や大規模な施設内でも安心して運用いただけます。

3. 最大100台までの送信機ID登録機能

受信機1台につき、最大100台までの送信機（DR-243T）を登録することができます。不特定多数の作業員が操作する共有ゲートや、大規模なオフィスのセキュリティ管理など、多くのユーザーが関わるシステム構築を容易にします。

4. 現場の用途に合わせて選べる出力切換機能

内部のジャンパピン設定により、出力動作を「ワンショット出力（500ms）」と「ラッチ出力（自己保持）」から選択可能です。ボタンを押した時だけ動作させる起動信号から、照明のように一度押すとON、もう一度押すとOFFになる制御まで、現場のニーズに応じた設定が可能です。

5. 設置環境を選ばない外出し式アンテナ

本体とは別に、4mのコードが付いたアンテナが付属しています。受信機本体を金属製の制御盤内に収納する場合でも、アンテナのみを盤外や高所に設置することで、電波の遮蔽を防ぎ、常に良好な通信環境を維持できます。

6. 直感的なステータス確認が可能な2色LED

「電源（状態）表示灯（赤色）」と「受信表示灯（緑色）」の2つのLEDを搭載。正常通電、設定モードへの移行、電波の受信状態、リレーの動作状態などを一目で把握できるため、設置時の動作確認やメンテナンスがスムーズに行えます。タイムアウト機能により設定モードの消し忘れも防止します。

選定時に評価したい強み

  • 確かな実績： 産業・セキュリティ分野で信頼の厚いTAKEXブランドの通信品質。
  • 施工性： 4mロングアンテナ付属により、通信トラブルを未然に防ぐ配置が可能。
  • 拡張性： 100台のID登録により、後からのユーザー追加にも柔軟に対応。
  • 保守性： 1C×3回路の独立リレー接点により、多様な外部機器と直接・間接接続が可能。

施工・設置ガイド

無線通信の性能を最大限に発揮するため、以下のガイドラインに沿って施工を行ってください。

重要項目 この製品での施工・運用ルール
アンテナの配置 金属面から数cm以上離し、できるだけ見通しの良い高所に設置してください。
電源の確保 DC24V ±10%（極性あり）をご用意ください。AC100Vの直接接続は故障の原因となります。
金属盤への収納 本体を盤内に入れる場合は、必ず付属のアンテナを盤の外に出して固定してください。
大電流の制御 リレー容量を超える機器を動かす場合は、外部のマグネットスイッチ等を介してください。

配線・端子仕様

本体から約30cmのリード線が引き出されています。用途に応じて以下の色分けを確認し、確実に結線してください。

配線機能 ケーブルの色 備考
電源入力 赤（+）、黒（-） DC24V入力。極性にご注意ください。
出力1（3回路中） 橙（COM）、茶（N.O.）、赤（N.C.） 1C接点（無電圧リレー接点）
出力2（3回路中） 青（COM）、黄（N.O.）、緑（N.C.） 1C接点（無電圧リレー接点）
出力3（3回路中） 白（COM）、紫（N.O.）、灰（N.C.） 1C接点（無電圧リレー接点）

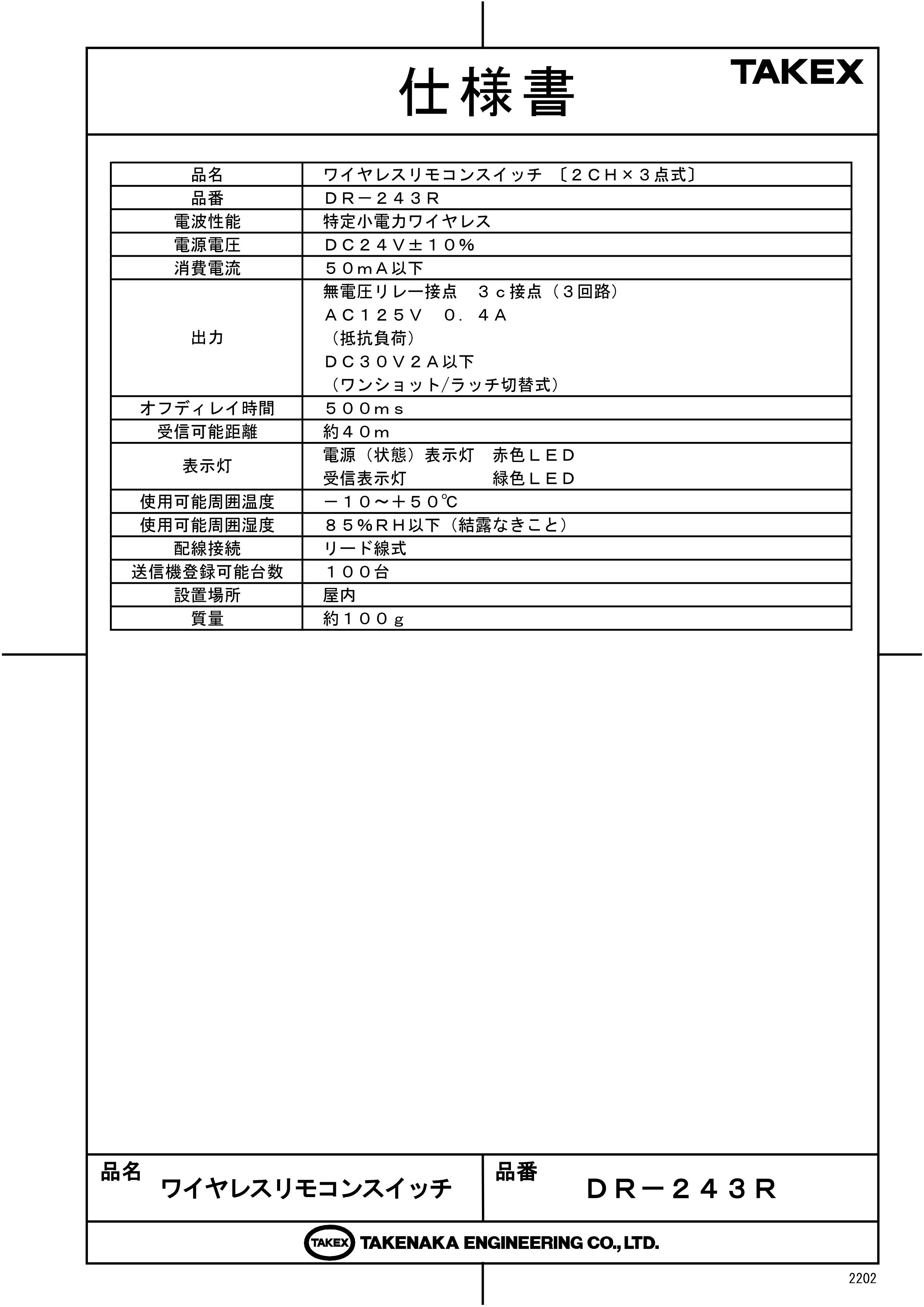

製品仕様

項目 内容
品名 ワイヤレスリモコンスイッチ〔受信機〕
品番 ＤＲ－２４３Ｒ
電源電圧 ＤＣ２４Ｖ±１０％
消費電流 ５０ｍＡ以下
使用周波数 ３１２．４５ＭＨｚ（特定小電力無線）
受信可能距離 約４０ｍ（見通し距離）
出力 無電圧リレー接点 ３ｃ接点（３回路）
ＡＣ１２５Ｖ ０．４Ａ／ＤＣ３０Ｖ ２Ａ以下（抵抗負荷）
（ワンショット／ラッチ切替式）
オフディレイ時間 ５００ｍｓ（ワンショット設定時）
表示灯 電源（状態）表示灯：赤色ＬＥＤ
受信表示灯：緑色ＬＥＤ
使用可能周囲温度 －１０℃〜＋５０℃（結露なきこと）
配線接続 リード線式（各約30cm）
送信機登録可能台数 １００台
設置場所 屋内（防水性なし）
質量 約１００ｇ

FAQ

Q：受信距離はどのくらいですか？ A：見通しの良い場所で最大約40mです。ただし、周囲の壁（コンクリート・金属）や電波環境によって短くなる場合があります。
Q：家庭用のAC100Vコンセントに直接つなげますか？ A：いいえ、直接はつなげません。DC24V±10%の直流電源をご用意いただく必要があります。
Q：送信機は何台まで登録できますか？ A：1台の受信機に対して最大100台まで登録可能です。
Q：屋外に設置することはできますか？ A：受信機本体は屋内専用（非防水）です。屋外でご使用になる場合は、別途防水ボックス等に収容し、結露にご注意ください。付属アンテナは適切な場所に配置可能です。
Q：ワンショット出力とラッチ出力はどうやって切り替えますか？ A：受信機の上ケースを外し、内部基板にあるジャンパピン（JP1）の抜き差しで切り替えます。設定変更は必ず電源を切った状態で行ってください。
Q：紛失した送信機1台だけを無効化できますか？ A：対象の送信機が手元にない場合は「一括削除」を行う必要があります。全データを削除した後、残っている送信機を再度登録し直してください。
Q：アンテナコードは4m以上延長できますか？ A：原則として付属の4mコードでご使用ください。無理な延長はインピーダンスの変化により受信感度が大幅に低下する恐れがあります。
Q：照明のON/OFF（押して点灯、もう一度押して消灯）はできますか？ A：はい、出力モードを「ラッチ出力」に設定することで可能です。
Q：接点容量を超えた負荷（強力なモーター等）を動かしたいのですが。 A：本機のリレーで直接駆動せず、ACコンタクタや大容量リレーを駆動させるための「トリガー信号」としてご使用ください。
Q：3回路独立して制御できますか？ A：はい、1C接点のリレーが3つ独立して内蔵されていますので、異なる3つの動作を別々に制御可能です。
