DR-243T ワイヤレスリモコンスイッチ 〔2CH×3点式〕 TAKEX 竹中エンジニアリング [DR-243T]

DR-243T ワイヤレスリモコンスイッチ 〔2CH×3点式〕 TAKEX 竹中エンジニアリング [DR-243T]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ワイヤレスリモコン 特定小電力 自動ドア・シャッター制御

DR-243T ワイヤレスリモコンスイッチ 〔2CH×3点式〕

DR-243Tは、特定小電力ワイヤレス規格を採用した、高信頼性の送信機です。1台で最大6点の独立した制御が可能な「2CH×3点式」ロジックを搭載しており、自動ドア、シャッター、ゲートの遠隔操作から、各種制御機器のトリガー送信まで、幅広いBtoB現場で活用されています。

  • 型番： DR-243T
  • 製品名： ワイヤレスリモコンスイッチ 〔2CH×3点式〕（送信機）
  • 通信方式： 特定小電力無線（312.45MHz帯）
  • 制御点数： 最大6点（2チャンネル × 3スイッチ）
  • 電源： コイン電池 CR2032 × 1個
  • 主な用途： 工場・倉庫のシャッター、商業施設の自動ドア、駐車場のゲート、各種警報機器の遠隔操作

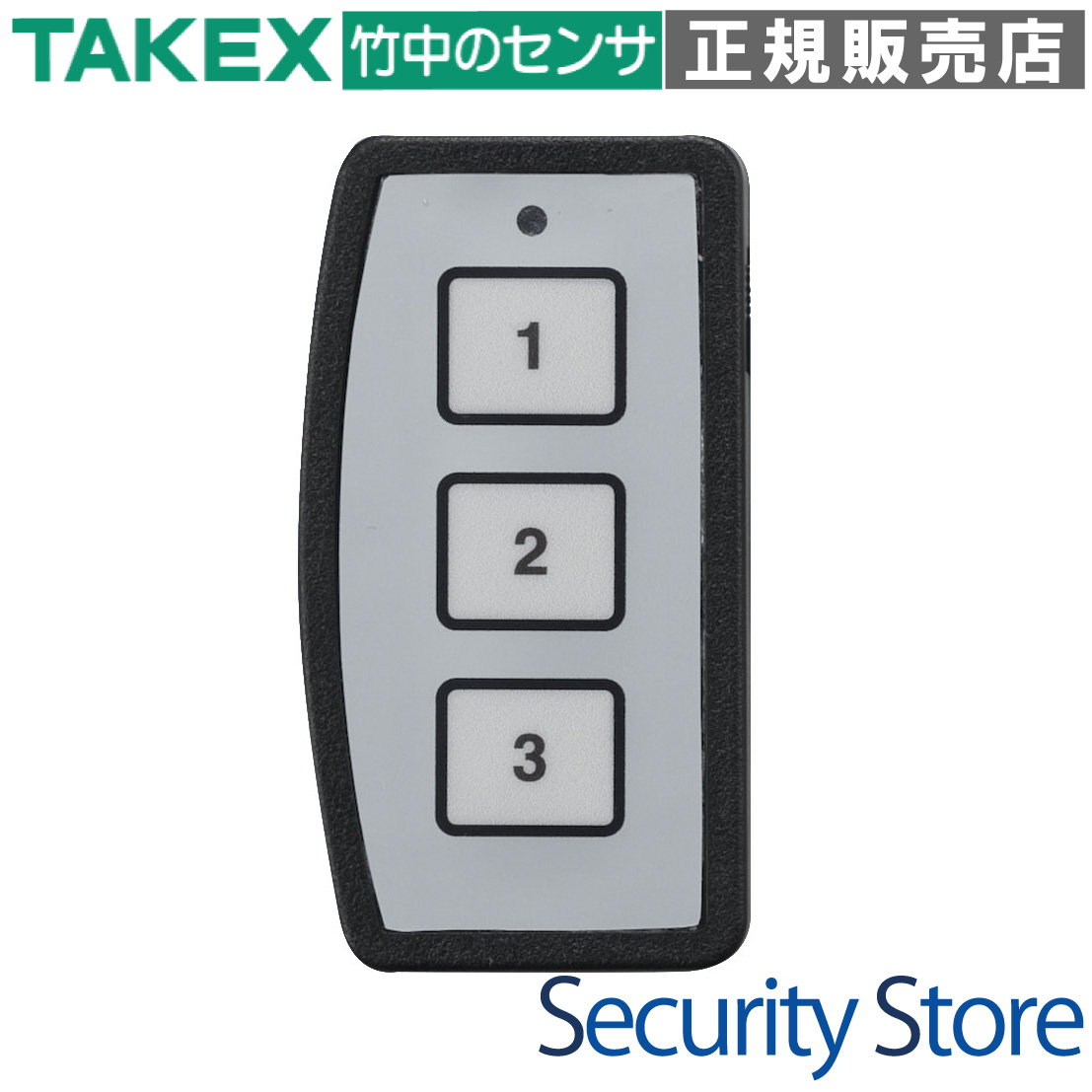

DR-243T ワイヤレスリモコンスイッチ 送信機

資料ダウンロード

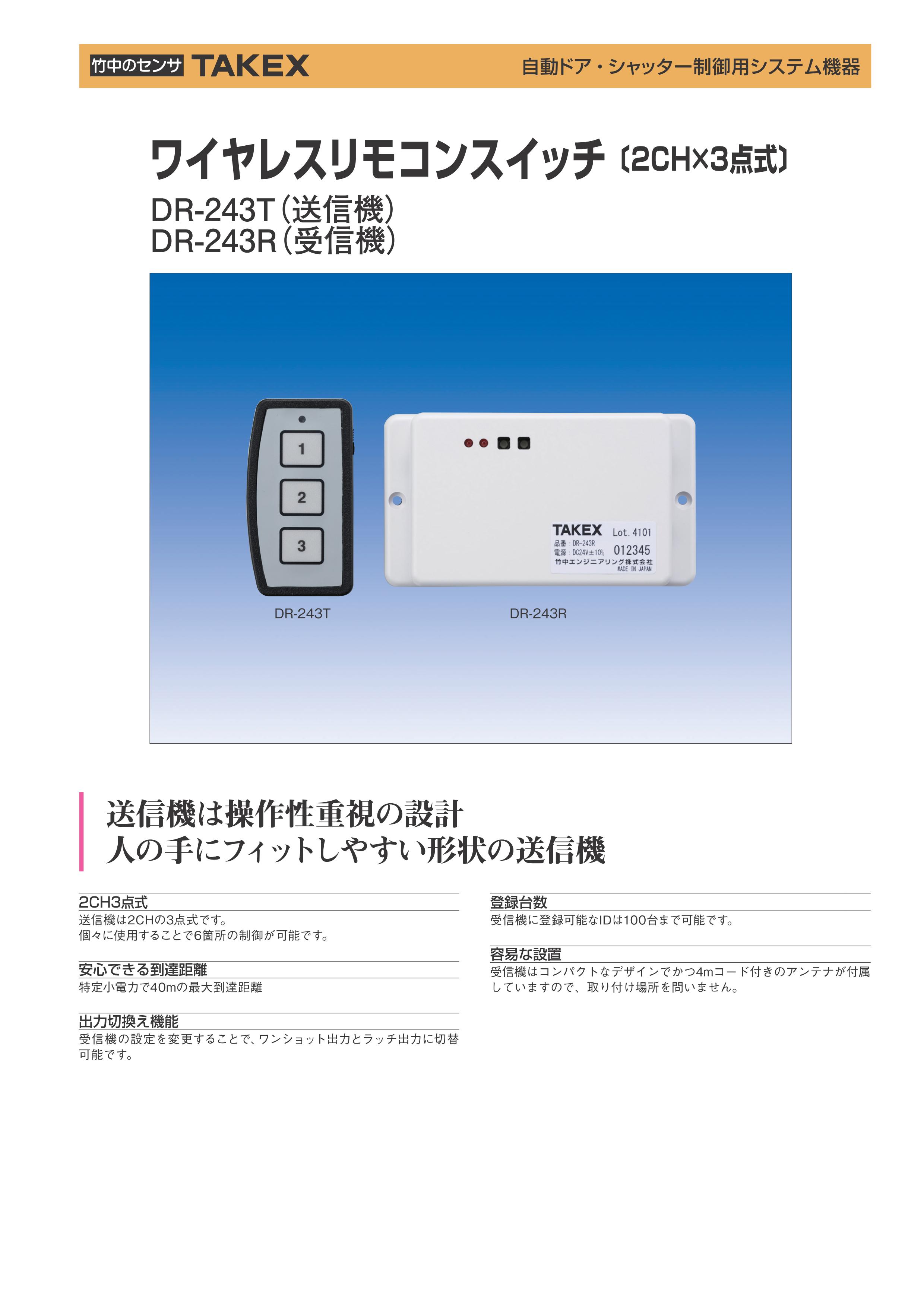

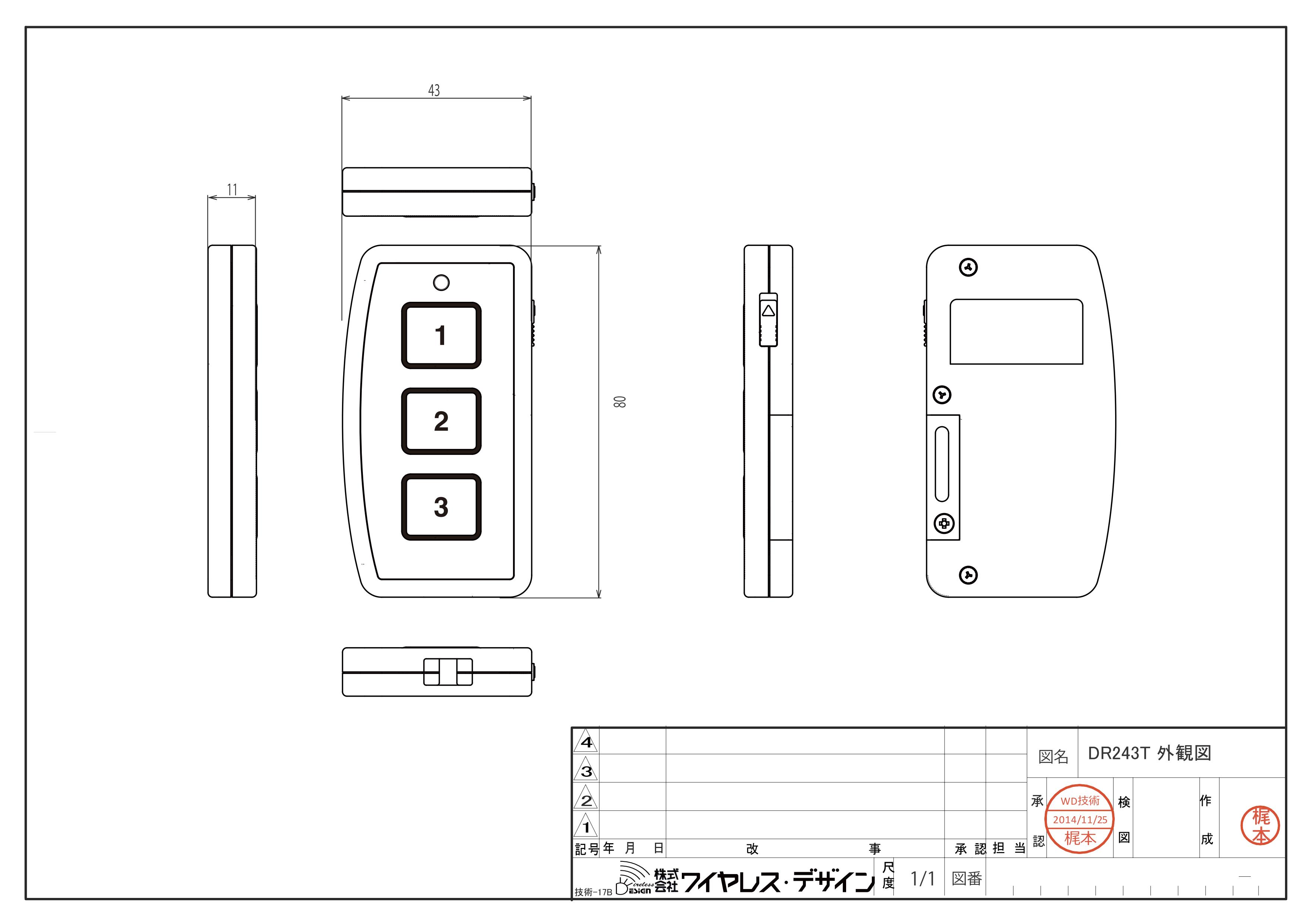

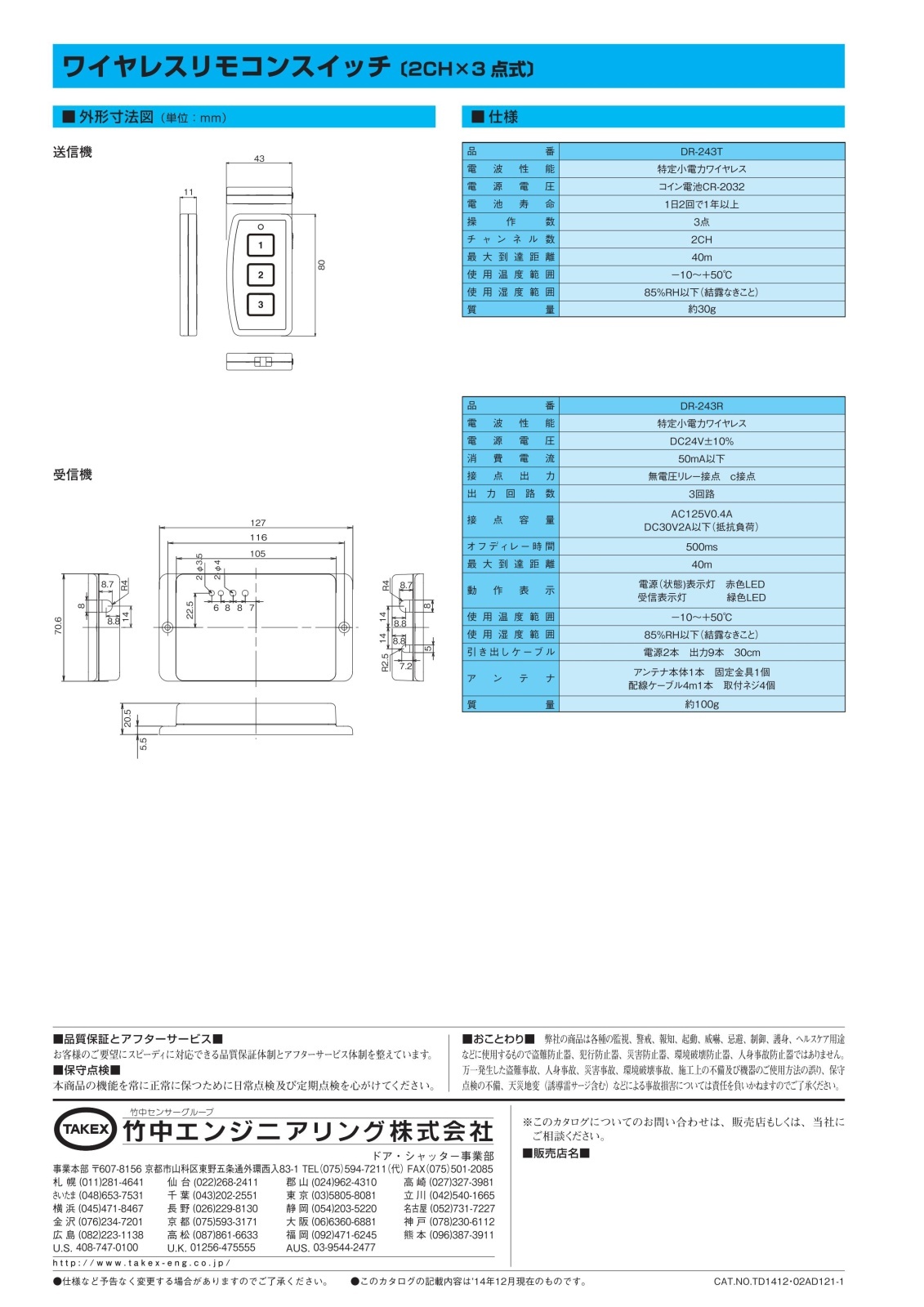

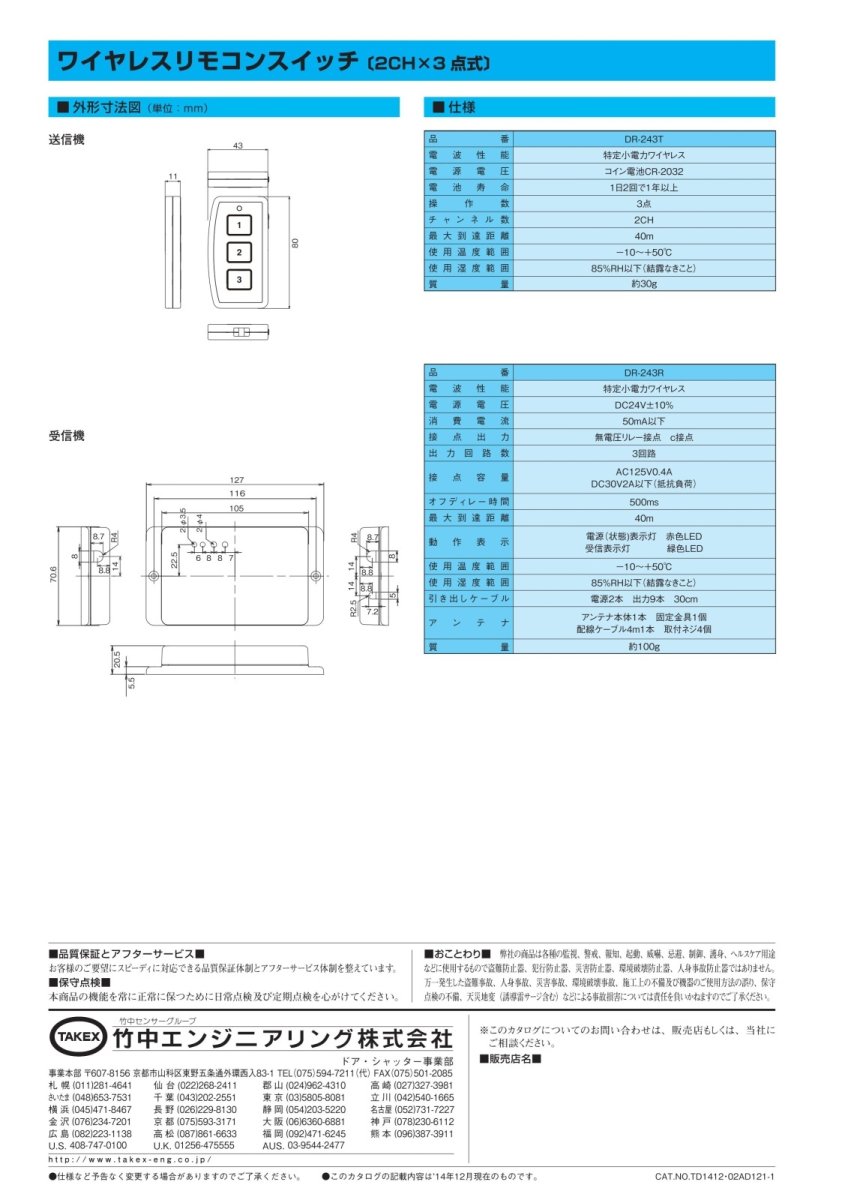

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場・倉庫の電動シャッターの遠隔操作
  • 店舗・オフィスの自動ドアの解錠・動作制御
  • 駐車場ゲートの入退場コントロール
  • 防犯システムや非常用警報機器の起動スイッチ
  • 1台のリモコンで複数の設備を使い分けたい現場

導入前に確認したいポイント

  • 受信機（DR-243R等）が別途必要です
  • 非防水のため、屋外や水のかかる場所では使用不可
  • 金属製の壁や障害物による電波減衰の有無
  • 受信機側の出力設定（ワンショット/ラッチ）の要否
  • 電池交換サイクル（目安1年）の保守体制

特長

1台で最大6点の独立制御を可能にする「2CH×3点式」

送信機1台に「1CH」と「2CH」の物理的なチャンネル切替スイッチを搭載。各チャンネルに独立した3つのボタンが割り当てられているため、合計6系統の制御が可能です。例えば、1台のリモコンで「A棟のシャッター（開・停・閉）」と「B棟のシャッター（開・停・閉）」を、スイッチの切り替えだけで個別に操作できるため、複数のリモコンを持ち歩く必要がありません。

操作性・視認性を重視した人間工学設計

人の手にフィットしやすい形状を採用し、片手での操作性を追求しています。ボタン部分は、標準の「1・2・3」表示だけでなく、付属の専用シートを貼付することで「開・停・閉」への変更が可能。用途に合わせた視覚的なガイドにより、現場での誤操作を物理的に防止します。

信頼性の高い特定小電力ワイヤレス通信

見通し約40mの到達距離を誇る特定小電力（312.45MHz帯）を採用。微弱電波機器と比較して通信の安定性が極めて高く、ノイズの多い産業現場や商業施設内でも確実なトリガー送信を実現します。日本の電波法に基づく技術基準適合証明を取得済みのため、無資格で安心して設置・運用いただけます。

受信機側でのフレキシブルな出力モード切替

対となる受信機側の設定を変更することで、出力を「ワンショット出力（パルス）」または「ラッチ出力（自己保持）」に切り替えることができます。瞬間的な信号が必要なシャッター制御から、警戒状態の保持が必要なセキュリティ用途まで、同一システムで柔軟に対応可能です。

最大100台までの大規模なID登録に対応

1台の受信機に対して、最大100台までの送信機（DR-243T）を登録することが可能です。大規模な工場や、多数の従業員がリモコンを携行する物流センターなど、複雑なアクセス管理が求められる環境でも柔軟にシステムを拡張できます。IDは個別に削除することも可能です。

保守性を高める送信表示灯（LED）と低電力設計

本体上部に視認性の高い赤色LEDを配置。ボタン押下時に点灯することで、電波が正しく送信されているかを即座に確認できます。電源には汎用性の高いコイン電池（CR2032）を使用し、1日2回の送信で約1年以上の長寿命を実現。電池電圧が低下した際の挙動確認も容易です。

携帯性と安全性を両立するストラップ機構

本体重量は約25gと極めて軽量。落下防止用のランヤードやストラップを取り付けるための貫通穴を備えており、高所作業時や移動時の紛失・破損リスクを低減します。常に携帯することが求められる現場のニーズに応える設計です。

選定時に評価したい強み

  • マルチ制御： 物理スイッチによるCH切替で、1台で最大6つの動作を制御可能。
  • 安定通信： 特定小電力無線により、ノイズに強く見通し40mの安定した通信距離を確保。
  • カスタマイズ： 付属シートにより、ボタン表示を「開・停・閉」に現場で即座に変更可能。
  • システム拡張性： 受信機1台に対し送信機100台まで登録でき、段階的な増設も容易。

LED表示と動作状態

部位名称 動作・挙動 状態の意味
送信表示灯（赤LED） 鮮明に点灯（スイッチ押下時） 正常に送信中・電池残量良好
送信表示灯（赤LED） 点灯しない（スイッチ押下時） 電池切れ、または接触不良・故障

内部設定・登録プロトコル

CH切替スイッチの設定

本体側面の物理スイッチをスライドさせることで、送信チャンネルを切り替えます。

  • 上段位置： 1CHモード（3点ボタンを使用）
  • 下段位置： 2CHモード（別の3点ボタンとして機能）

ペアリング手順（受信機への登録）

  1. 受信機の「登録スイッチ」を2秒以上長押しします。
  2. 受信機の赤色LEDが点滅し、登録待機モードになります。
  3. 登録したい送信機（DR-243T）のいずれかのボタンを押下します。
  4. 受信機の「消去(終了)スイッチ」を1回押し、運用状態に戻します。

トラブルシューティング

現象 主な原因 対応策
送信LEDが点灯しない 電池の消耗・極性間違い 新品のCR2032に交換。極性を確認。
LEDは点くが動作しない ID未登録・CH設定ミス 受信機へ再登録。CHスイッチ位置を確認。
通信距離が極端に短い 周囲の金属障害物・ノイズ 受信アンテナの位置調整。ノイズ源から離す。

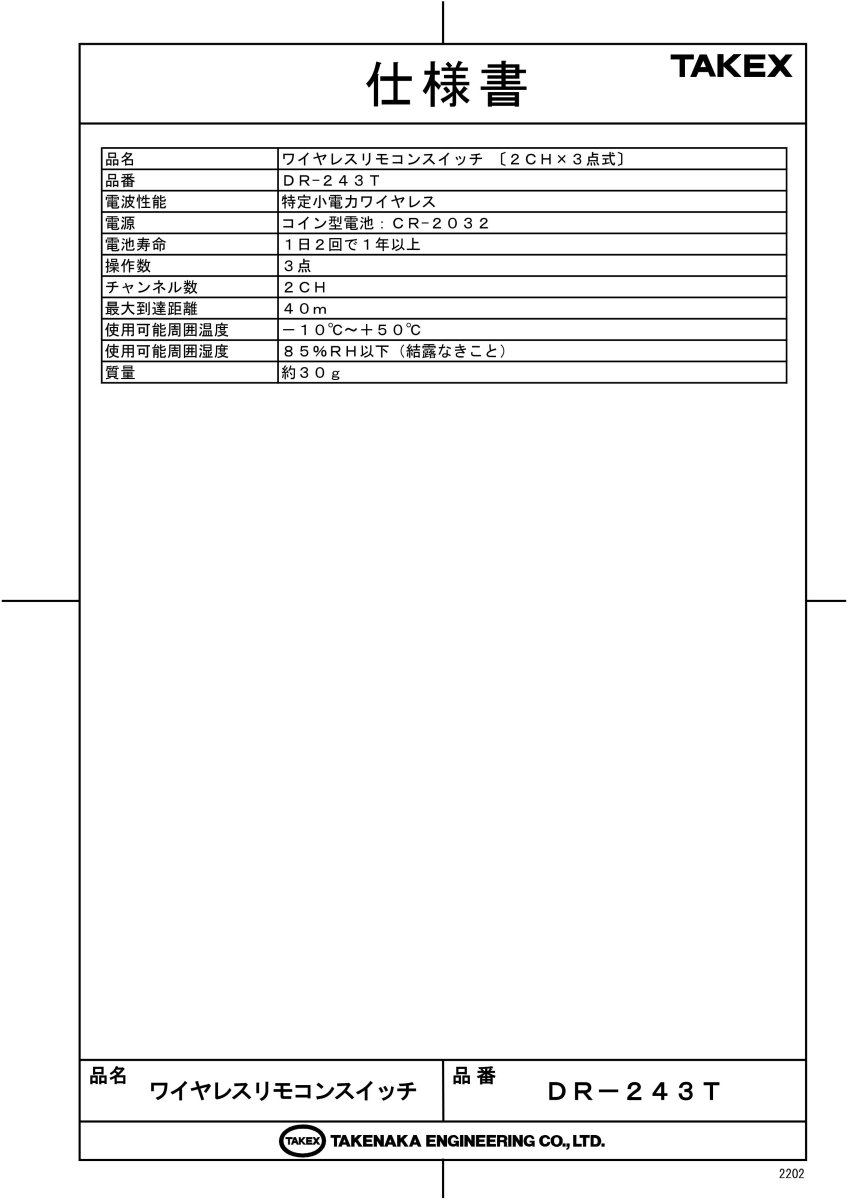

製品仕様

項目 内容
品名 ワイヤレスリモコンスイッチ〔送信機〕
品番 DR-243T
電源 コイン型電池：CR-2032 × 1個
電池寿命 約1年（常温時、1日2回送信として） ※保証値ではありません
使用周波数 312.45MHz（特定小電力無線）
操作数 3点
チャンネル数 2CH（物理切替）
電波到達距離 約40m（見通し距離）
使用可能周囲温度 -10℃ 〜 +50℃（結露なきこと）
使用可能周囲湿度 85%RH以下（結露なきこと）
質量 約25g

FAQ

Q：1台の送信機で何箇所の機器を操作できますか？ A：2チャンネル×3点式のため、合計で最大6点の独立した制御が可能です。
Q：電池寿命はどのくらいですか？ A：1日2回の送信で約1年が目安です。ただし、使用環境（特に低温下）や頻度により短くなる場合があります。
Q：雨のかかる屋外でそのまま使えますか？ A：いいえ、本機は非防水構造です。水や油のかかる場所、高湿度の環境での使用は避けてください。
Q：ボタンの「1・2・3」を「開・停・閉」に変えられますか？ A：はい、付属の専用表示シートをボタン部分に貼付することで簡単に変更可能です。
Q：到達距離の40mは障害物があっても届きますか？ A：40mは「見通し距離」の数値です。金属製の壁やシャッター、鉄骨などは電波を遮断・減衰させるため、実際の現場では短くなることがあります。
Q：受信機には何台まで登録できますか？ A：最大100台までの送信機IDを登録可能です。
Q：送信機を1台紛失した場合、その1台だけ無効にできますか？ A：はい、受信機側の操作で特定のIDのみを削除（個別削除）することが可能です。
Q：電池が少なくなった時のサインはありますか？ A：電池電圧が低下すると、ボタン押下時の送信表示灯（赤LED）が暗くなる、または点灯しなくなります。
Q：チャンネル切替はどうやって行いますか？ A：本体側面に物理的なスライドスイッチがあります。1CHと2CHを物理的に切り替えて使用します。
Q：特定小電力無線とは何ですか？ A：微弱無線よりも出力が高く、安定した通信が可能な規格です。免許や登録申請なしでどなたでも使用いただけます。
