SDカード対応AHDレコーダー SDカードにフルHD映像が録画できる TAKEX 竹中エンジニアリング [HSDR-103]

SDカード対応AHDレコーダー SDカードにフルHD映像が録画できる TAKEX 竹中エンジニアリング [HSDR-103]

販売価格: 会員のみ販売

商品詳細

レコーダー AHD/CVBS対応 SDカード録画 フルHD 電源出力機能

HSDR-103 SDカード対応AHDレコーダー

HSDR-103は、フルHD映像をSDカードに直接記録できる、1チャンネル仕様の超小型・軽量レコーダーです。AHD信号とアナログ(CVBS)信号を自動識別し、既存の配線を活かした高画質化から新規の簡易監視まで幅広く対応します。

  • 型番： HSDR-103
  • 製品名： SDカード対応AHDレコーダー
  • 圧縮方式： H.264 (AVI形式)
  • 主な用途： 簡易監視、エレベーター内監視、省スペースでの映像記録
  • 設置場所： 屋内（0℃〜+50℃）
  • 特記： カメラ電源出力（DC12V）搭載、128GB SDカード対応

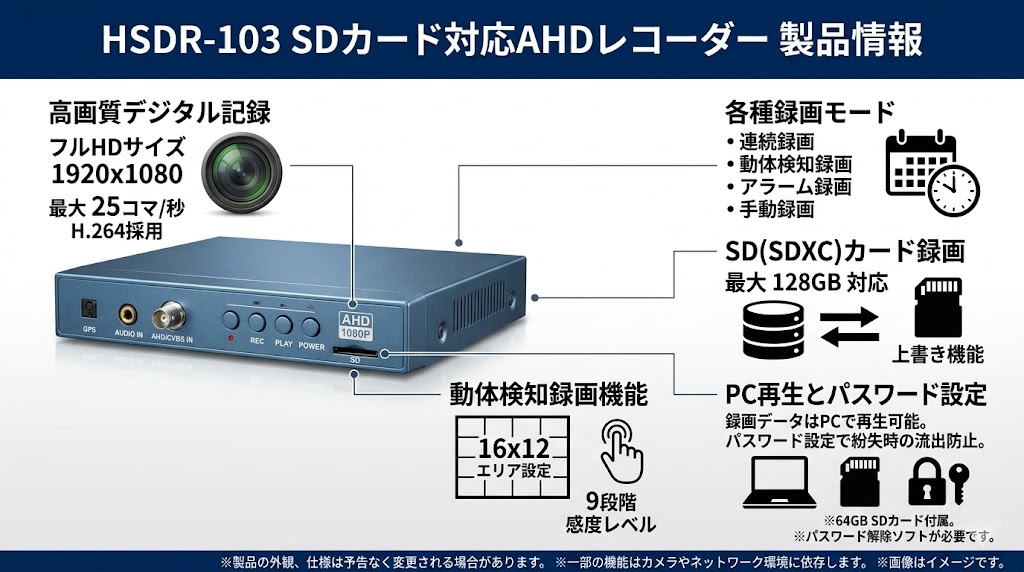

HSDR-103 製品画像

資料ダウンロード

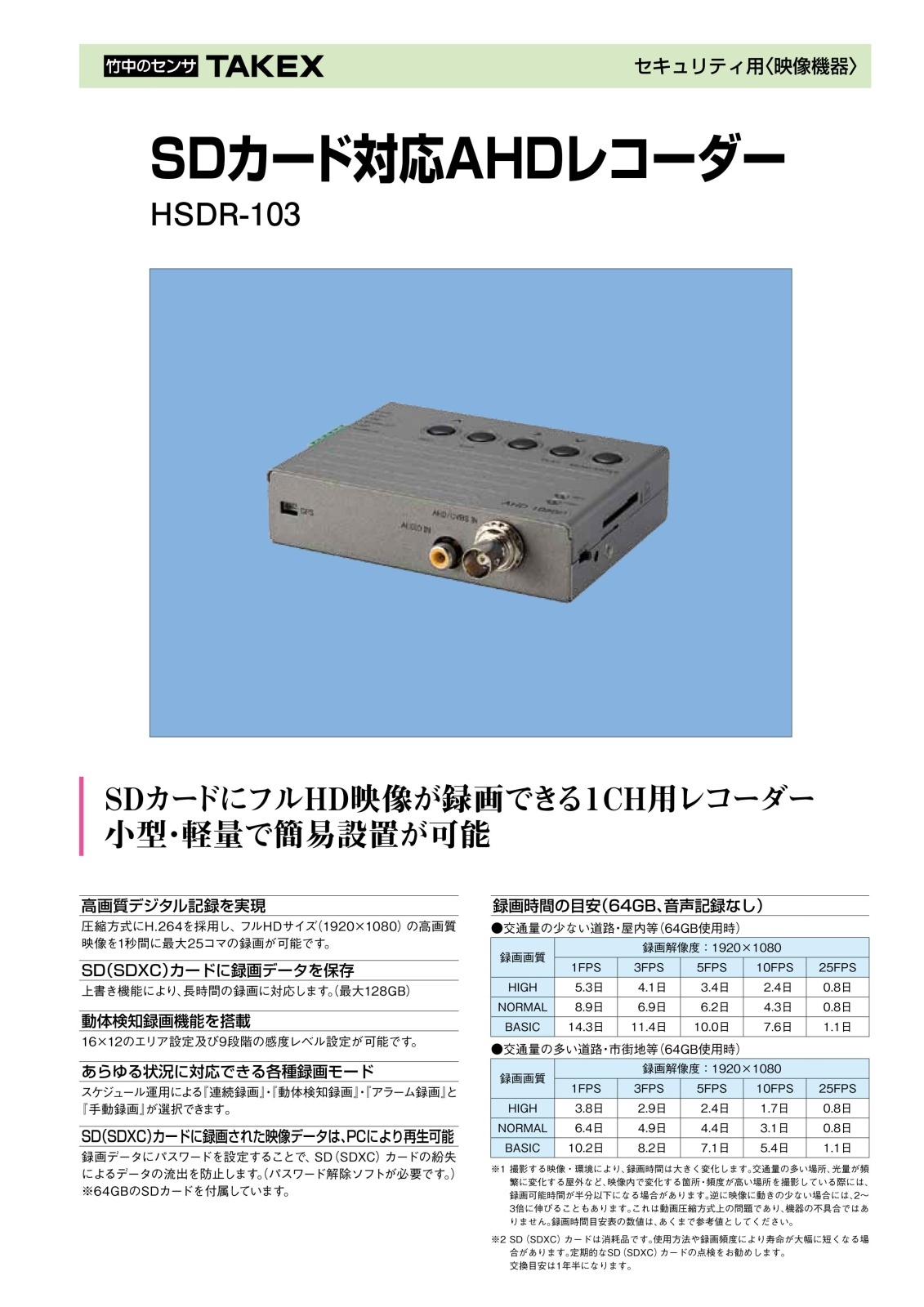

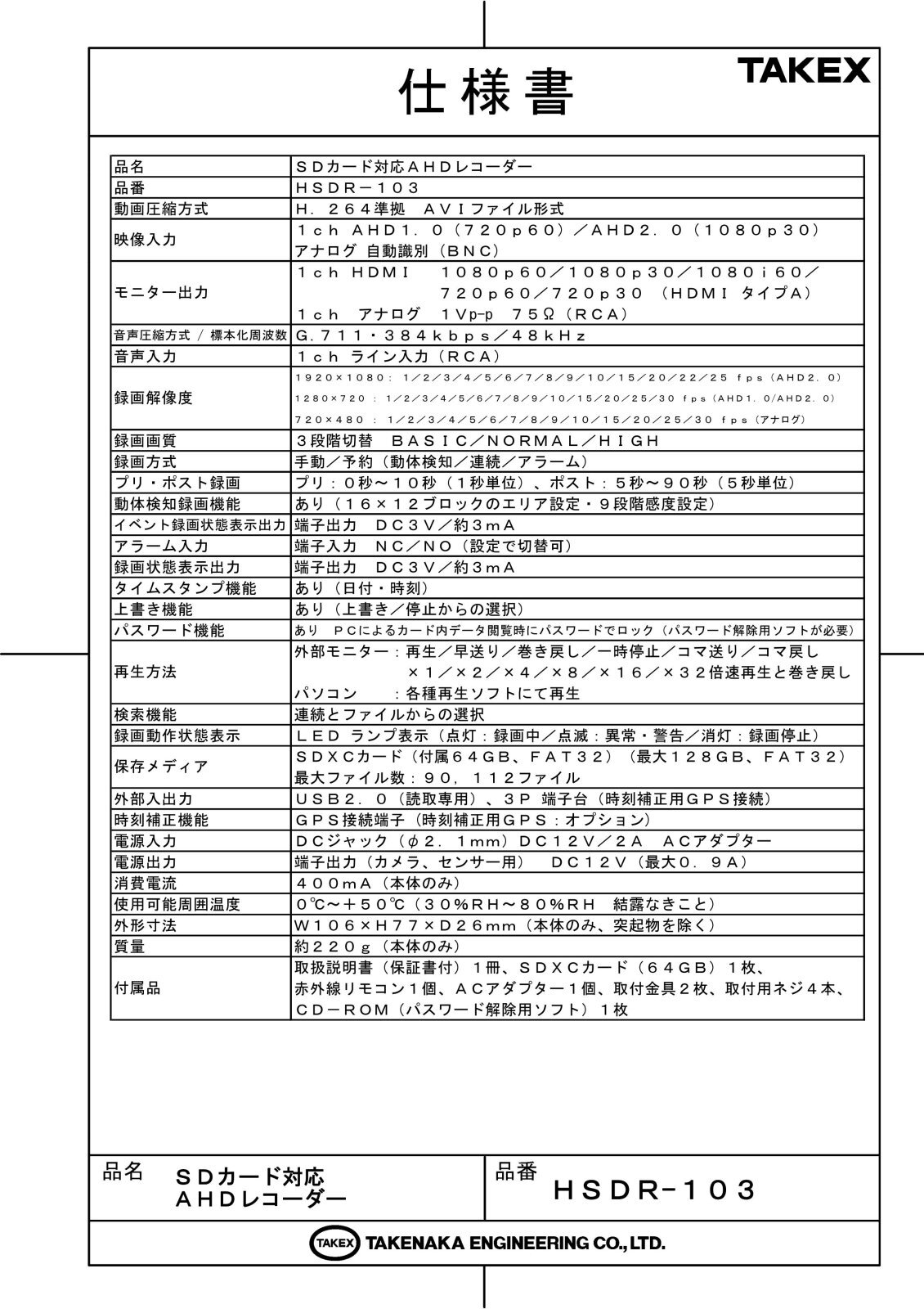

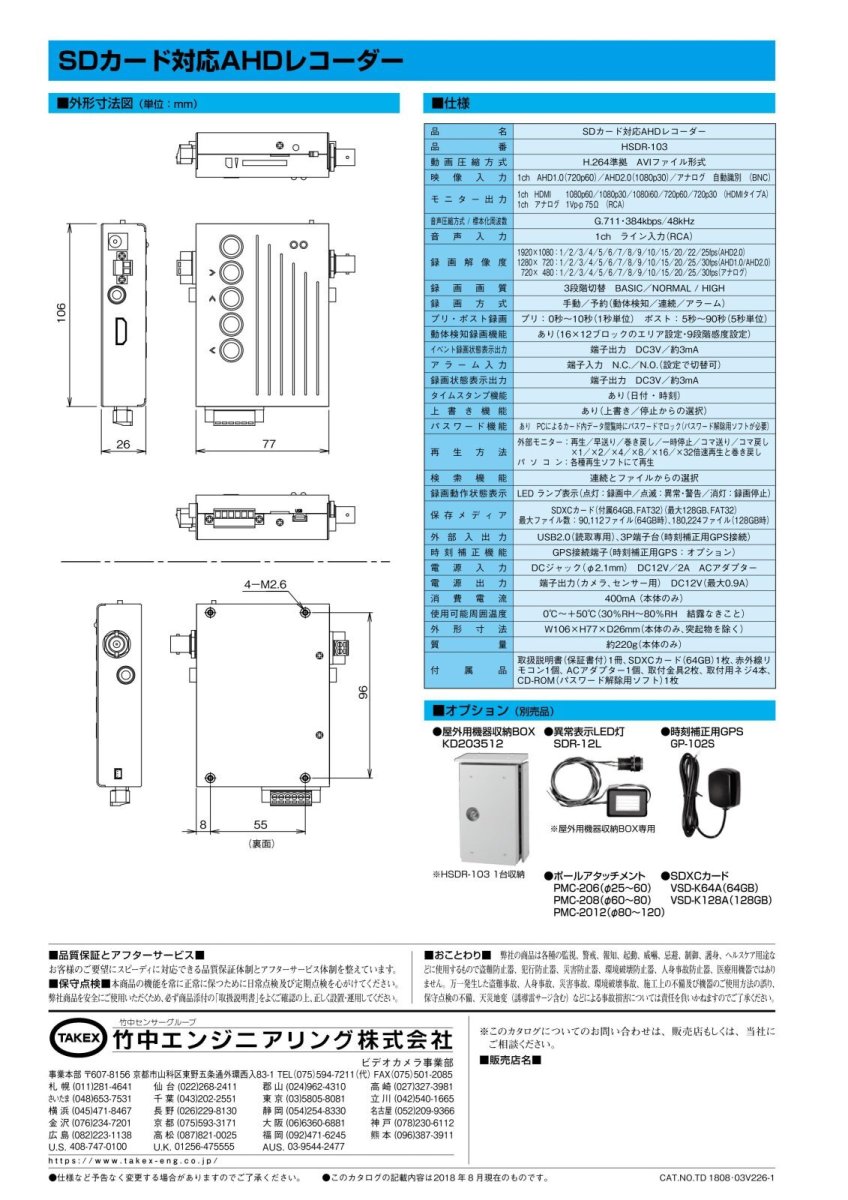

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 既設アナログカメラからの高画質リプレイス
  • スペースの限られた場所でのスタンドアロン録画
  • センサー連動による特定のイベント記録
  • カメラ1台のみの小規模監視システム

導入前に確認したいポイント

  • HDMI出力の初期値は1080i60です
  • SDカードはFAT32フォーマットが必要です
  • 録画ファイル数には上限（90,112個）があります
  • カメラへの給電は最大0.9Aまでです

特長

AHD/CVBS自動識別とH.264高画質圧縮

映像入力はAHD2.0/1.0および従来のアナログ信号（CVBS）をBNC端子で自動識別します。H.264圧縮技術により、フルHD（1920×1080）の高精細映像を、画質を維持したまま長期間SDカードへ保存することが可能です。

現場省配線を実現するDC12Vカメラ電源出力

本体の消費電流はわずか400mAに抑えられており、余剰電力を背面の「DC12V OUT」端子からカメラやセンサーへ供給可能です（最大0.9A）。これにより、カメラ付近での電源工事を省略でき、施工コストの削減に寄与します。

独自のパスワードロック（暗号化）によるデータ保護

SDカードの持ち去りや紛失によるデータ流出を防止するため、ハードウェアによる4桁のパスワード設定機能を搭載。専用ソフトを使用しない限りPCでの再生は不可能なため、重要施設での運用にも適しています。

停電復旧時も安心なオートリカバリー機能

万が一の停電が発生しても、電力復旧と同時にシステムが自動起動します。停電直前の録画動作状態（連続録画や動体検知録画）を自己診断して自動で復帰するため、無人環境でも安定した運用が可能です。

あらゆる状況に対応する多彩な録画モード

用途に合わせて『連続録画』『動体検知録画』『アラーム（接点）録画』『手動録画』から選択可能です。各録画モードは優先順位に基づき管理され、重要なイベントを逃さず記録します。

最大128GBのSDXCカード対応と上書き機能

最大128GBまでの大容量SDカードに対応。上書き機能を設定することで、カード容量がいっぱいになった際も古いデータを自動で消去しながら最新の映像を記録し続けることができます。（64GBカード付属）

高精度な動体検知エリア設定（16×12ブロック）

画面全体を192ブロックに分割し、検知エリアを詳細に設定できます。揺れる樹木や交通量の多い道路など、誤報の要因となる箇所を個別に除外（マスク）することで、必要な時だけ正確に録画を開始できます。

プリ・ポスト録画機能で決定的瞬間を逃さない

アラーム入力が発生する「前」の映像を最大10秒まで遡って記録するプリ録画機能を搭載。さらに検知終了後のポスト録画を最大90秒まで設定でき、一連の動作を漏れなくキャプチャします。

選定時に評価したい強み

  • 省スペース設計： B5サイズより遥かに小さいW106mmのコンパクト筐体。
  • 施工性の高さ： カメラ電源出力とアナログ出力端子を完備し、現場での調整が容易。
  • 信頼の復旧機能： 停電復旧後の自動再開機能により、メンテナンス負担を軽減。
  • セキュリティ性： 紛失対策のファイル暗号化パスワード機能を標準装備。

施工・設置ガイド

同軸ケーブル配線限界

接続するAHDカメラの性能を維持するため、以下の配線距離を目安としてください。

  • 3C-2Vケーブル： 最大 200m まで
  • 5C-2Vケーブル： 最大 300m まで

HDMI接続時の注意点（ブラックアウト対応）

工場出荷時のHDMI出力解像度は「1080i60」です。一部のモニターで画面が映らない場合は、一旦アナログ(RCA)端子でモニターに接続し、設定メニューから出力解像度を「1080p60」等に変更してください。

各部名称・配線仕様

端子番号 印字 機能 仕様・詳細
1 / 2 ALARM IN / GND アラーム接点入力 無電圧接点。メニューでN.C./N.O.切替可能。
3 / 4 ALARM OUT(+) / GND イベント出力 イベント録画中、DC3V（約3mA）を出力。
5 / 6 LED(+) / GND 録画状態出力 REC LEDと連動。外部表示灯の駆動に使用。
- DC12V OUT カメラ用電源出力 DC12V / 最大0.9A。背面のターミナルから出力。

インジケーター（LED）の状態

LED 状態 意味
PWR (緑) 点灯 電源ON。システム正常起動。
REC (緑) 点灯 正常録画中。SDカードへの書き込み中。
点滅 異常・警告。SD未挿入、フォーマット不良、容量フル。

製品仕様

項目 内容
品名SDカード対応AHDレコーダー
品番HSDR-103
動画圧縮方式H.264準拠　AVIファイル形式
映像入力1ch AHD1.0(720p60)/AHD2.0(1080p30)
アナログ 自動識別 (BNC)
モニター出力1ch HDMI (1080p60/1080p30/1080i60/720p60/720p30)
1ch アナログ 1Vp-p 75Ω(RCA)
音声入出力入力：1ch ライン入力 (RCA)
圧縮：G.711・384kbps/48kHz
録画解像度1920×1080 (1〜25fps) / 1280×720 (1〜30fps) / 720×480 (1〜30fps)
録画画質3段階切替 (BASIC / NORMAL / HIGH)
録画方式手動 / 予約 (動体検知 / 連続 / アラーム)
プリ・ポスト録画プリ：0〜10秒 / ポスト：5〜90秒
動体検知録画機能16×12ブロック エリア設定 / 9段階感度設定
アラーム入出力入力：NC/NO切替可 / 出力：DC3V 約3mA
保存メディアSDXCカード (最大128GB、FAT32専用)
※64GBカード付属
最大ファイル数90,112ファイル
電源入力 / 出力入力：DC12V 2A (ACアダプター付属)
出力：DC12V 最大0.9A (カメラ用)
消費電流400mA (本体のみ)
外形寸法 / 質量W106×H77×D26mm / 約220g (本体のみ)

FAQ

Q：市販のSDカードは使用できますか？ A：最大128GBまでのSDXCカードが使用可能です。ただし、本機で必ずFAT32フォーマットを行ってください。推奨は付属のカードですが、市販品を使用する場合は高耐久（Endurance）タイプの使用を推奨します。
Q：レコーダーからカメラに電源を供給できますか？ A：はい、背面の電源出力端子から最大DC12V/0.9Aの電源供給が可能です。これによりカメラ側の電源アダプターを省略できます。
Q：録画ランプ（REC LED）がなかなか点灯しません。故障ですか？ A：故障ではありません。連続録画時、最初の1ファイル（最大100MB）が完全に作成されるまでLEDが点灯しない仕様です。モニター上に「RECORDING」と表示されていれば正常です。
Q：HDMIでモニターを繋ぎましたが、画面が真っ暗です。 A：本機の初期出力が「1080i60」であるため、非対応モニターでは映りません。アナログ（VIDEO OUT）端子で一時的に接続し、メニューから解像度を1080pなどに変更してください。
Q：SDカードの容量が余っているのに古いデータが消されます。 A：本機は管理上「90,112個」のファイル数上限があります。低画質・短時間録画を繰り返すと、容量より先にファイル数上限に達し、上書きが始まります。画質を上げ、1ファイルあたりの時間を長くすることをお勧めします。
Q：PCで動画が再生できません。 A：パスワードロックを設定している場合、付属CDの「FileLister」ソフトが必要です。また、H.264コーデックがPCにインストールされていない場合、VLCメディアプレイヤー等の使用を検討してください。
Q：動体検知録画で、特定の場所だけ反応させたくない。 A：メニューの「セル編集」から、16×12のブロック単位で検知エリアを自由に設定できます。揺れる木々などを非検知エリアに設定することで誤報を防げます。
Q：停電した後の復旧はどうなりますか？ A：オートリカバリー機能により、電力が復旧すると自動的に起動し、停電前の録画モードで再開します。
Q：アラーム入力は何が接続できますか？ A：パッシブセンサーなどの無電圧接点出力（N.C.またはN.O.）が接続可能です。センサーが反応した時だけ録画する「アラーム録画」が可能です。
Q：時刻を正確に保ちたいのですが。 A：オプションの時刻補正用GPSユニットを接続することで、常に正確な時刻でのタイムスタンプ記録が可能になります。
