HC-300 受信機 小電力型ワイヤレスシステム TAKEX 竹中エンジニアリング [HC-300]

HC-300 受信機 小電力型ワイヤレスシステム TAKEX 竹中エンジニアリング [HC-300]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ワイヤレス受信機 ヘルスケア・防犯 426MHz帯

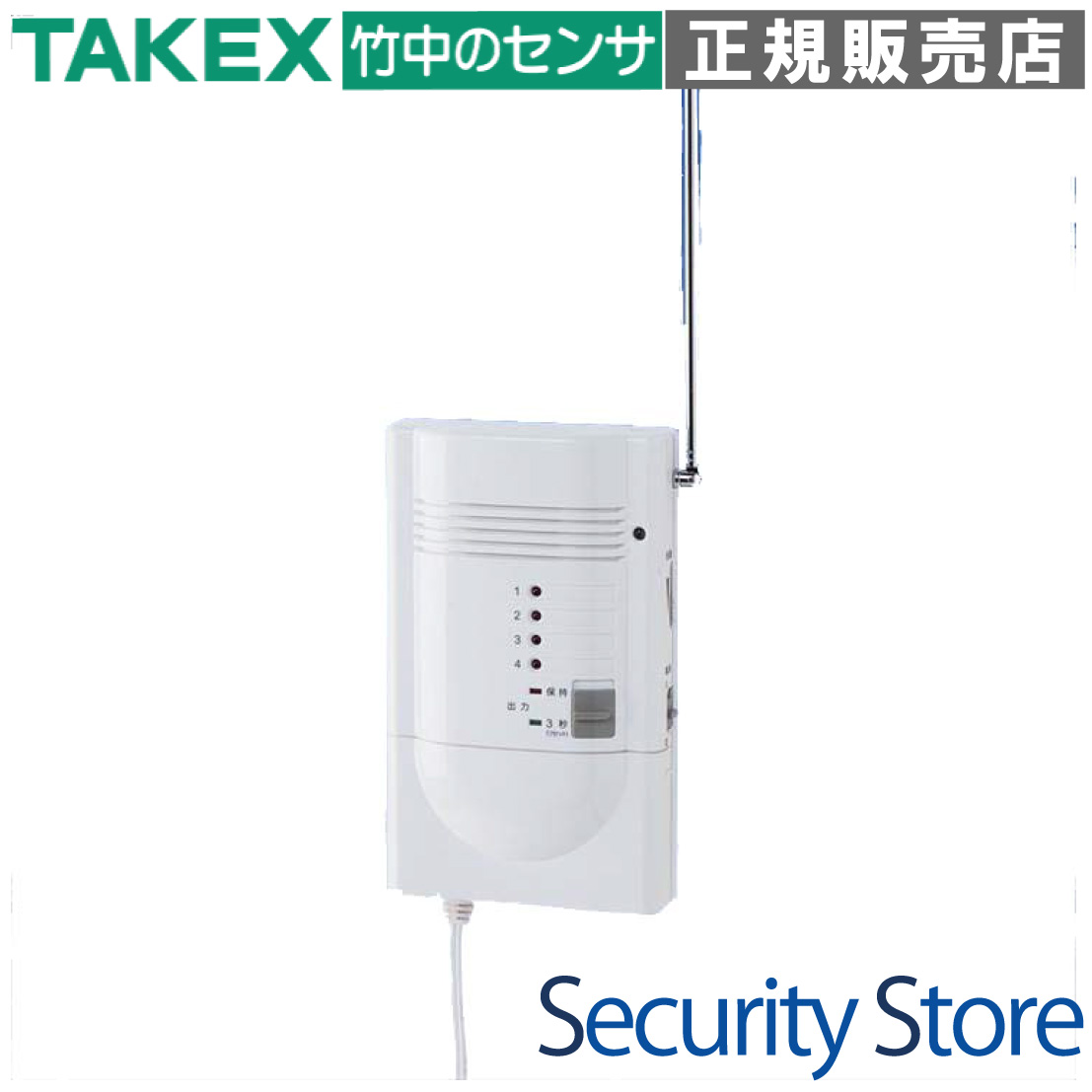

HC-300 受信機 小電力型ワイヤレスシステム

徘徊お知らせや緊急呼出しなど、高齢者福祉施設や医療機関でのヘルスケア用途に最適な小電力型ワイヤレス受信機です。見通し約100mの長距離通信と、異常を確実にキャッチする保持機能を備え、確実な報知システムを構築できます。

  • 型番： HC-300
  • 製品名： 受信機 小電力型ワイヤレスシステム
  • 方式： 小電力セキュリティシステムの無線設備（426MHz帯）
  • 受信可能距離： 約100m（見通し距離）
  • 管理台数： 最大30台（4チャンネル振り分け）
  • 電源： AC100V（プラグ付コード付属）または DC10〜16V

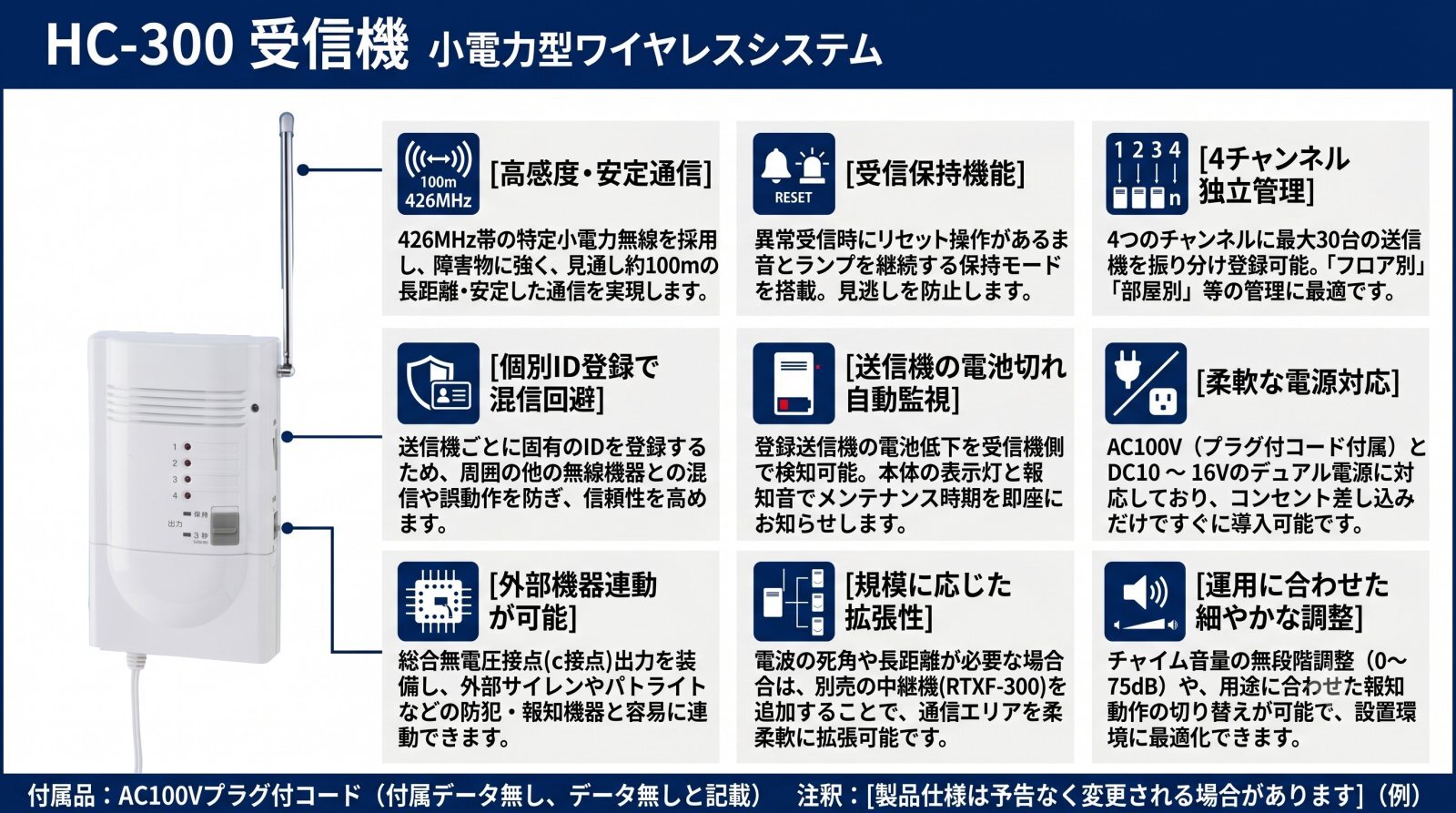

HC-300 受信機 小電力型ワイヤレスシステム 製品画像

資料ダウンロード

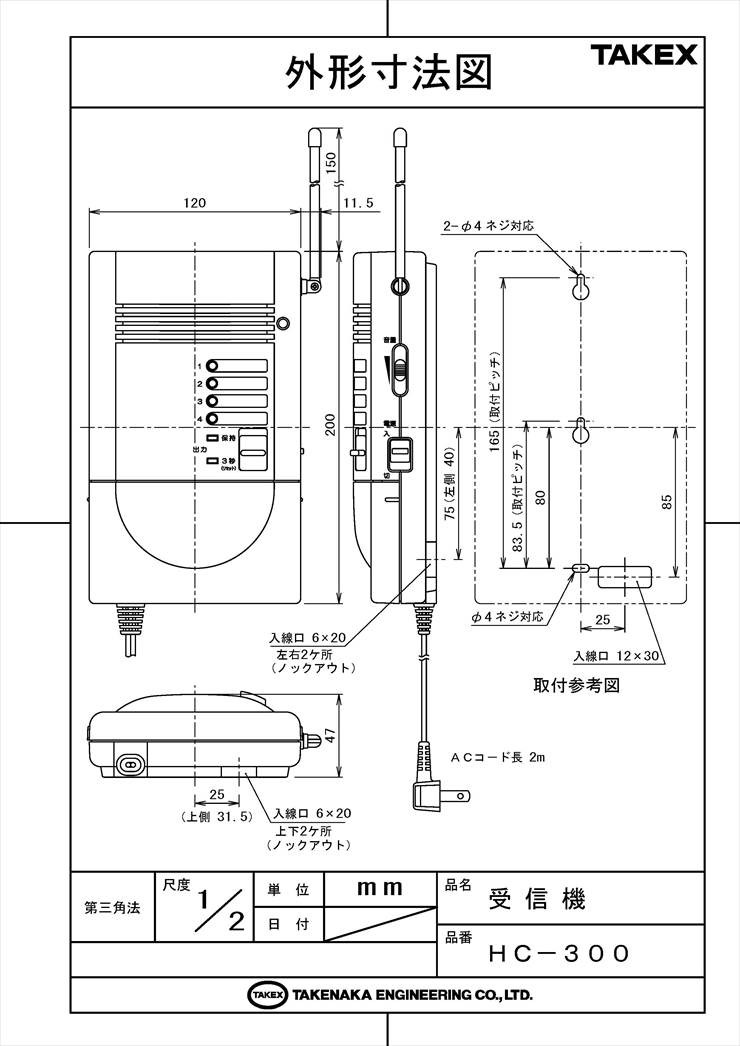

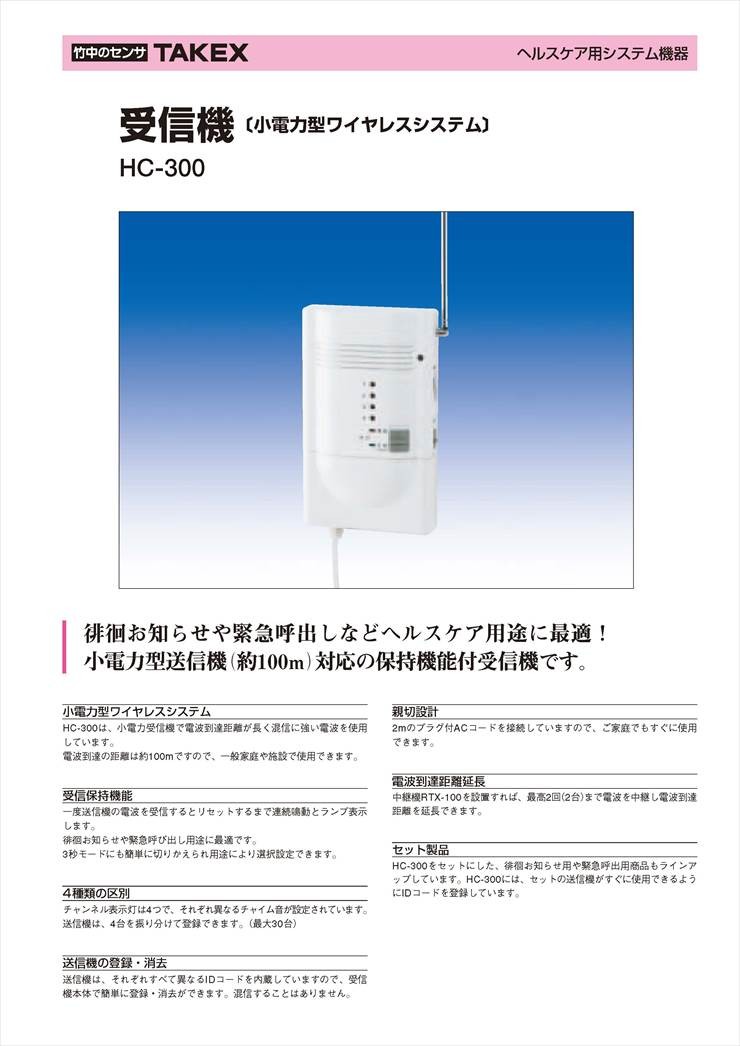

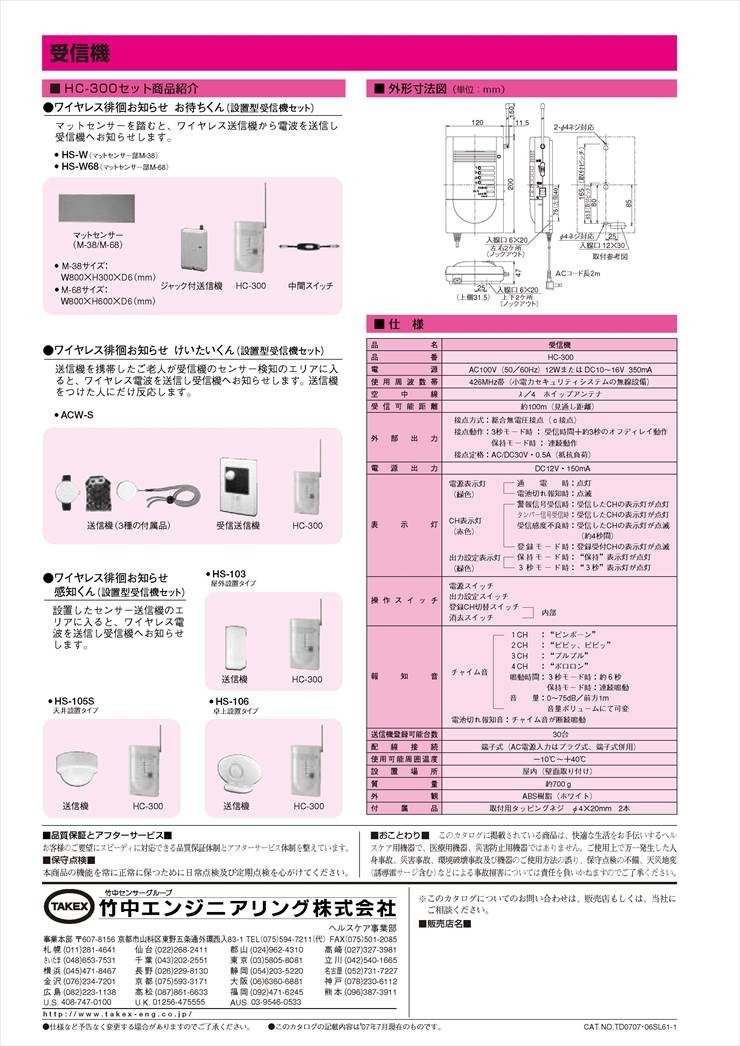

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 高齢者福祉施設での徘徊お知らせ
  • 医療機関での緊急呼び出しシステム
  • 店舗やオフィスでの来客・異常報知
  • 有線配線が困難な場所への防犯システム

導入前に確認したいポイント

  • 送信機との間に遮蔽物がないか（見通し100m）
  • 設置場所周辺に強力なノイズ源がないか
  • アンテナを垂直上向きに展開できるスペース
  • AC100VコンセントまたはDC12V電源の有無

特長

高感度426MHz帯の採用で安定した長距離通信

日本の電波法に適合した426MHz帯の特定小電力無線を採用しています。2.4GHz帯などの他波と比較して壁面等の障害物に対する回折性が高く、見通し距離で約100mの安定した通信を実現。広範囲な施設内でも確実な信号受信が可能です。

異常を見逃さない「受信保持機能」を搭載

送信機からの電波を一度受信すると、スタッフがリセット操作を行うまでチャイム音とランプ表示を継続させる「保持モード」を選択可能です。徘徊や緊急事態など、リアルタイムでの確認が不可欠なシーンで威力を発揮します。用途に応じて、自動復旧する「3秒モード」への切り替えも容易です。

4チャンネル独立管理と最大30台の登録能力

4つのチャンネル（CH）表示灯を備えており、それぞれ異なる4種類のチャイム音を割り当てることができます。最大30台までの送信機を各CHに自由に振り分けて登録できるため、「フロア別」「部屋別」といった論理的なゾーン管理が1台で完結します。

現場での誤操作を防ぐ個別ID登録方式

全ての送信機は固有のIDコードを内蔵しており、受信機側で1台ずつ簡単に登録・消去が行えます。近隣のシステムや他の無線機器との混信を物理的に回避し、信頼性の高いワイヤレス運用を支えます。

送信機の電池切れを未然に防ぐ自動報知

ワイヤレスシステムの盲点である「送信機の電池切れ」を監視する機能を搭載。電池電圧が低下した送信機から信号を受信すると、本体の電源表示灯が点滅し、チャイム音が断続的なパターンに変化してスタッフにメンテナンス時期を知らせます。

施工性に優れたデュアル電源と親切設計

2mのプラグ付ACコードが標準装備されているため、家庭用コンセントに差し込むだけですぐに使用可能です。また、壁面内の隠蔽配線やコントローラーからの電源供給に便利なDC10〜16V入力にも対応。外部センサー用のDC12Vサービス電源出力も備えています。

中継機によるシステム拡張が可能

電波が届きにくい死角や、さらなる距離延長が必要な場合は、別売の中継機（RTXF-300）を追加することで、さらに100m単位での通信距離延長が可能です。現場の規模に合わせた柔軟なシステム構築をサポートします。

選定時に評価したい強み

  • 確実な認知： 4種類の音色と視認性の高いLEDによる直感的な報知
  • 高い運用性： 保持モードによる異常発生時の現場確認の義務化
  • 長期の安心： 送信機の電池切れを逃さない自己診断プロトコル
  • 柔軟な施工： AC/DC両対応、1個用スイッチボックスへの取付適合

LED表示・動作状態

表示灯名 状態 意味・システムステータス
電源表示灯（緑） 点灯 正常稼働中（通電状態）
点滅 登録送信機の電池切れ報知（対象の電池交換が必要）
CH表示灯（赤） 点灯 対象CHの送信機から警報またはタンパー信号を受信中
約4秒点滅 受信感度不足（設置位置の見直しを推奨）
連続点滅 登録・消去モードの待機状態

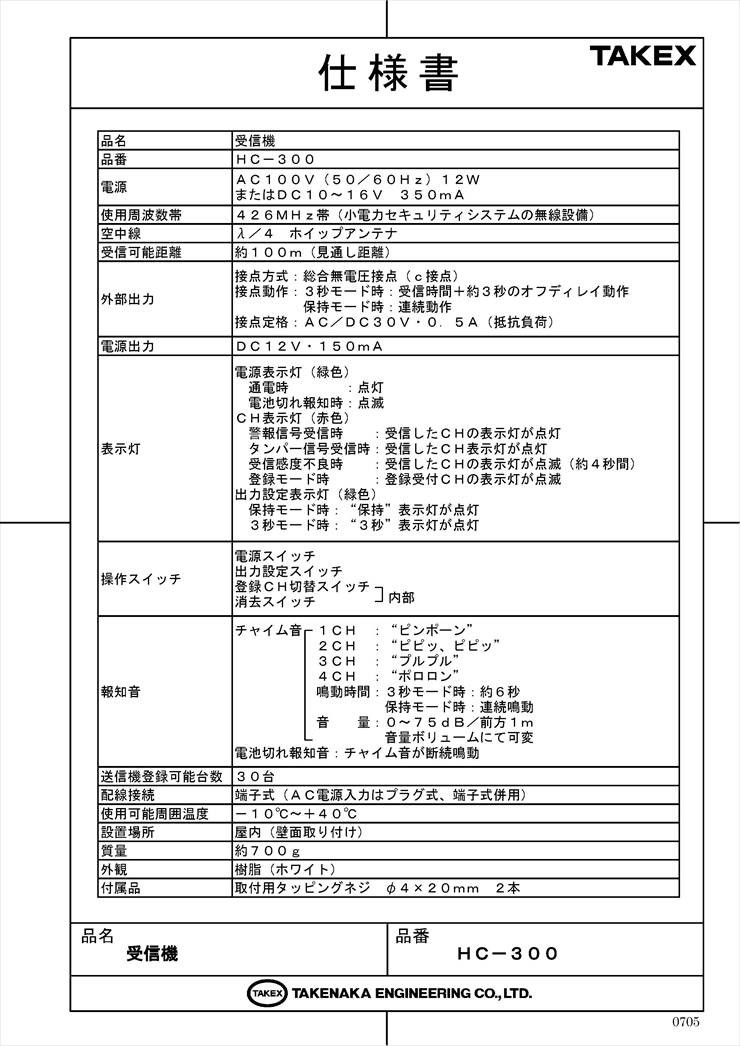

製品仕様

項目 内容
品名 受信機
品番 HC-300
電源 AC100V(50/60Hz)12W または DC10〜16V 350mA
使用周波数帯 426MHz帯(小電力セキュリティシステムの無線設備)
空中線 λ/4 ホイップアンテナ
受信可能距離 約100m(見通し距離)
外部出力 接点方式:総合無電圧接点(c接点)
接点動作:3秒モード時(受信時間+約3秒オフディレイ) / 保持モード時(連続動作)
接点定格:AC/DC30V・0.5A(抵抗負荷)
電源出力 DC12V・150mA (外部機器給電用)
表示灯 電源表示灯(緑)、CH表示灯(赤1〜4)、出力設定表示灯(緑)
操作スイッチ 電源、出力設定(内部)、登録CH切替、消去
報知音 1CH:ピンポーン、2CH:ピピッピピッ、3CH:プルプル、4CH:ポロロン
音量:0〜75dB/前方1m(ボリューム可変)
送信機登録台数 最大30台
配線接続 端子式(AC電源入力はプラグ式・端子式併用)
使用可能周囲温度 -10℃〜+40℃
設置場所 屋内:壁面取付
質量 約700g
外観 樹脂(ホワイト)
付属品 取付用タッピングネジ φ4×20mm 2本

FAQ

Q：電波は何メートルくらい届きますか？ A：見通し距離で約100mです。ただし、設置場所の建物の構造（RC造など）や、周囲の電波環境によって短くなる場合があります。
Q：送信機は全部で何台まで登録できますか？ A：最大30台まで登録可能です。4つの各チャンネルに自由に振り分けることができます。
Q：電池切れの送信機があるかどうか分かりますか？ A：はい。送信機の電池が消耗すると、受信機の電源ランプ（緑）が点滅し、チャイム音が断続的なパターンに変わることでお知らせします。
Q：アラーム音が鳴りやまないように設定できますか？ A：内部の出力設定スイッチを「保持」モードに設定することで、確認ボタンを押すまで継続して鳴動させることができます。
Q：屋外に設置することは可能ですか？ A：本製品は屋内専用です。防水構造ではありませんので、水のかからない場所でご使用ください。
Q：1台の送信機を複数のチャンネルに登録できますか？ A：いいえ、1台の送信機は1つのチャンネルにしか登録できません。二重登録しようとするとエラー音が鳴ります。
Q：電源はコンセントから取れますか？ A：はい、2mのACプラグ付コードが付属していますので、家庭用100Vコンセントですぐにお使いいただけます。
Q：電波が届かない場所がある場合はどうすればよいですか？ A：別売の中継機（RTXF-300）を中間地点に設置することで、通信距離を延長することが可能です。
Q：外部のサイレンやパトライトを連動させられますか？ A：はい、総合無電圧接点（c接点）出力を備えています。定格内（30V 0.5A以下）であれば直接、それ以上であればリレーを介して連動可能です。
Q：チャイムの音量は調節できますか？ A：本体内部の音量ボリュームで、無音（0dB）から最大75dB（前方1m）まで無段階で調節可能です。
