TAKEX（竹中エンジニアリング）赤外線センサー屋外100m警戒 IP65防滴 4段ビーム

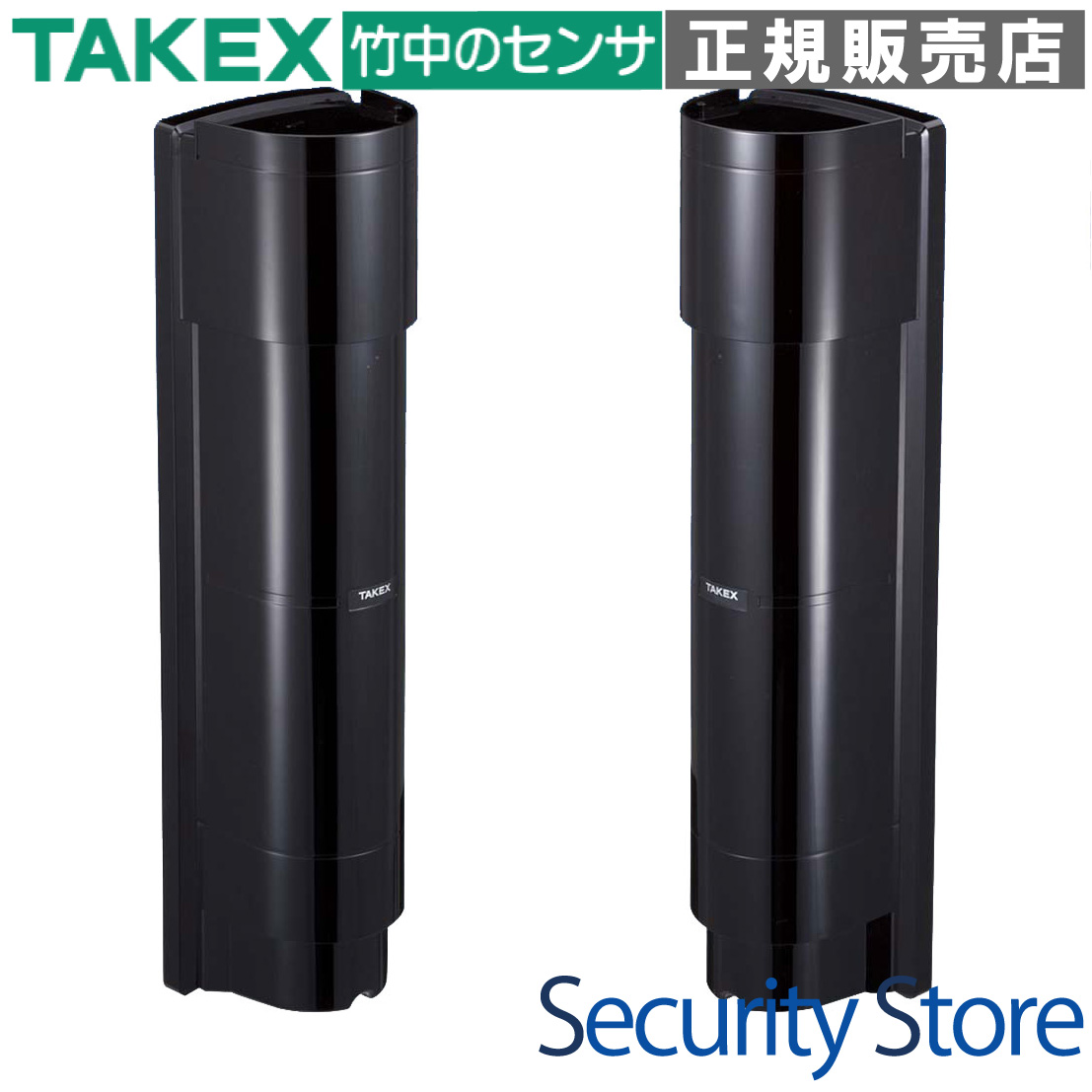

PXB-100F 赤外線センサー近赤外線ビーム遮断方式（4段ビーム対向型）

PXB-100Fは、屋外100mの広範囲をカバーするプロ仕様の対向型赤外線センサーです。独自の二重変調方式と4段ハイパワービームにより、外乱光や悪天候による誤動作を極限まで抑え、高い信頼性を誇るセキュリティラインを構築します。

型番： PXB-100F
警戒距離： 屋外100m以内（距離余裕10倍）
検出方式： 近赤外線ビーム遮断方式（4段同時遮断）
保護構造： IP65相当（防塵・防滴・防虫設計）
特長： 低消費電流設計、耐サージ性能強化、二重変調方式採用

資料ダウンロード

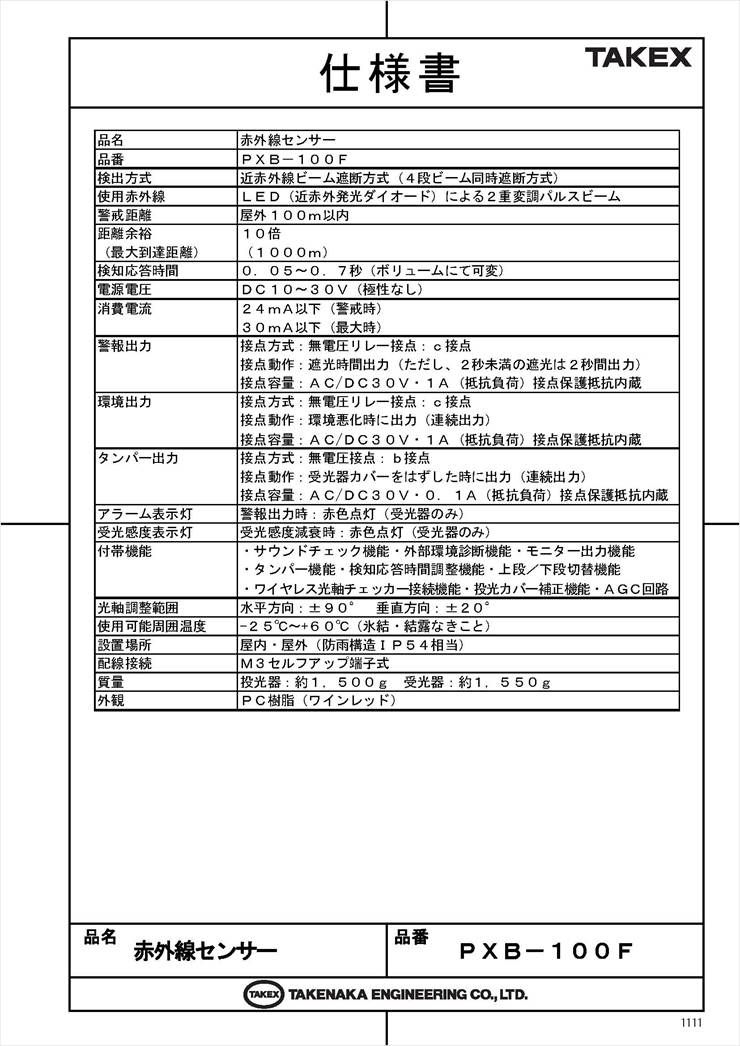

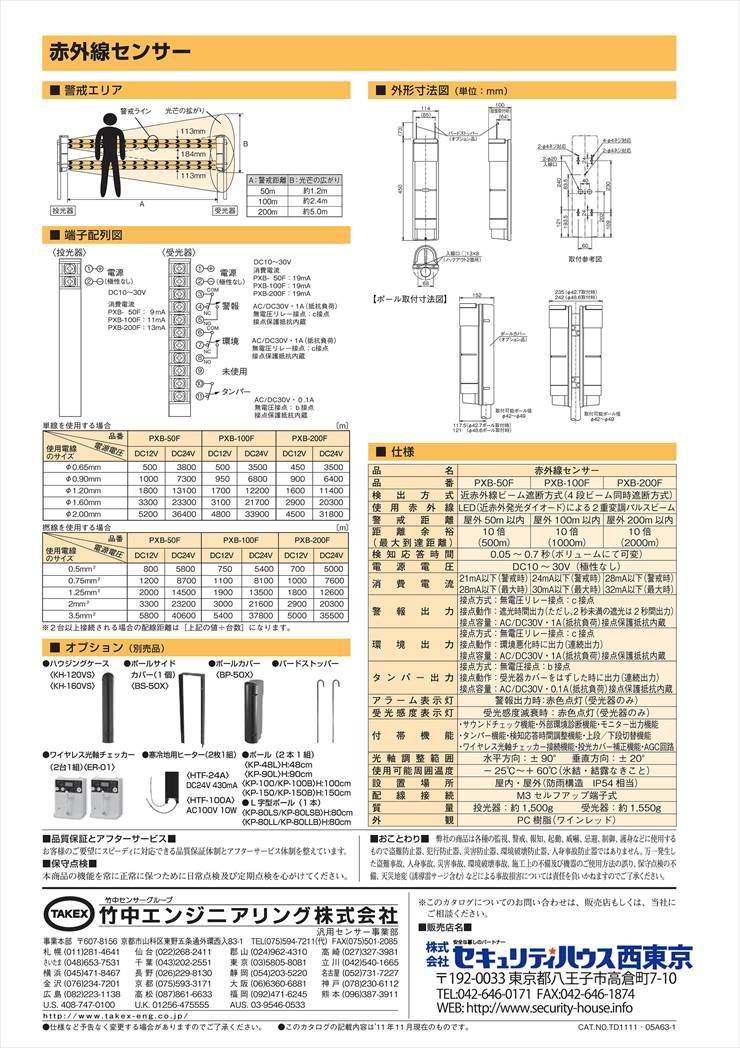

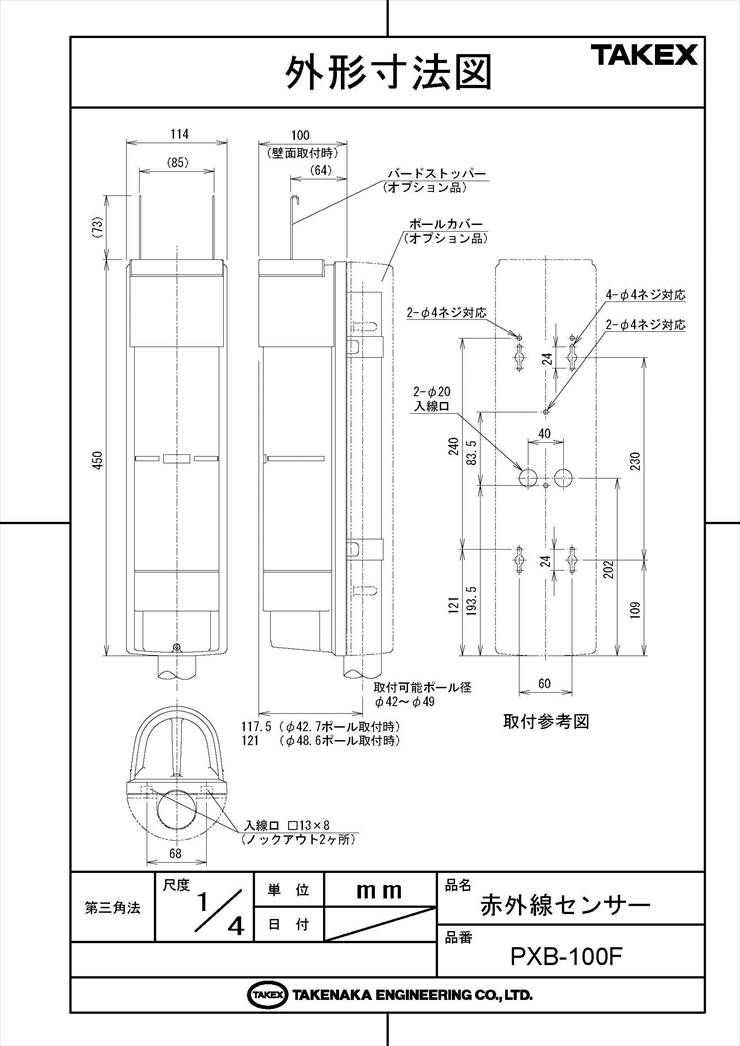

仕様書（PDF）製品カタログ（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

工場・倉庫の外周警戒
重要施設の侵入監視
資材置場や駐車場のセキュリティ
豪雨や霧が発生しやすい厳しい屋外環境

導入前に確認したいポイント

警戒ライン上の障害物（樹木等）の有無
設置高さ（標準0.7〜1.0m）の確保
電源電圧（DC10V〜30V）の供給環境
投受光器間の光軸調整スペース

主な特長

外乱光に強い「二重変調方式」

当社独自の二重変調方式を赤外線ビームに採用。太陽光や車のヘッドライト、他のセンサーからの干渉光との識別性を飛躍的に高めることで、屋外でも安定した検知性能を発揮し、誤報を劇的に低減します。

悪環境を克服する「4段ハイパワービーム」

感度余裕100倍、距離余裕10倍の強力な4段ビームを採用。霧、雪、豪雨などの視界不良時でも、確実にターゲットを捕捉します。また、上下4本のビームを同時に遮断した時のみ動作するため、鳥や落ち葉による誤作動も防ぎます。

徹底した「防虫・防滴」IP65設計

電線を包み込む防虫ブッシングや専用パッキンの採用により、入線口からの虫や水の侵入をシャットアウト。内部基板の腐食を防ぎ、長期間にわたって安定した動作を持続させます。

大幅な「低消費電流化」によるコスト削減

従来比50%以下の省エネ設計を実現。小型の電源装置が使用可能になるほか、長距離配線時でも配線材を細くできるため、部材費や施工費の削減に貢献します。

    選定時に評価したい強み
    耐環境性： IP65相当かつ耐サージ性能強化で雷にも強い設計。
施工性： ダブルリング照準機構とサウンドチェック機能で一人での光軸調整が容易。
信頼性： 感度余裕100倍により、厳しい気象条件下の誤報を最小化。
柔軟性： 検知応答時間を0.05秒から0.7秒まで、現場に合わせて調整可能。



施工・設置ガイド

正確な検知を行うためには、投光器と受光器を直線上に配置し、光軸を完全に一致させる必要があります。ビームは円錐状に広がるため、周囲の障害物から十分な距離を保って設置してください。

確認項目	推奨・仕様
設置高さ	地面から光学ユニット中央まで0.7m 〜 1.0m
光軸調整範囲	水平方向 ±90° / 垂直方向 ±20°
調整基準（モニター出力）	テスター計測で DC 2.5V 以上（最良状態）
応答時間設定	標準的な歩行なら 0.3秒、高速侵入対策なら 0.05秒

製品仕様

項目	内容
品名	赤外線センサー
品番	PXB-100F
検出方式	近赤外線ビーム遮断方式（4段ビーム対向型）〔二重変調方式〕
警戒距離	100m以内
距離余裕（最大到達距離）	10倍（1000m）
検知応答時間	0.05?0.7秒（ボリュームにて可変）
電源電圧	DC10?30V（極性なし）
消費電流	24mA以下（警戒時）　30mA以下（最大時）
警報出力	接点方式：無電圧リレー接点：c接点接点動作：遮光時間出力（ただし、2秒未満の遮光は2秒間出力）接点容量：AC/DC30V・0.25A（抵抗負荷）接点保護抵抗内蔵
環境出力	接点方式：無電圧リレー接点：c接点接点動作：環境悪化時に出力（連続出力）接点容量：AC/DC30V・0.25A（抵抗負荷）接点保護抵抗内蔵
タンパー出力	接点方式：無電圧接点：b接点接点動作：受光器カバーをはずした時に出力（連続出力）接点容量：AC/DC30V・0.1A（抵抗負荷）接点保護抵抗内蔵
アラーム表示灯	警報出力時：赤色点灯（受光器のみ）
受光感度表示灯	受光感度減衰時：赤色点灯（受光器のみ）
付帯機能	サウンドチェック機能、外部環境診断機能、モニター出力機能、タンパー機能、検知応答時間調整機能、上段／下段切替機能、ワイヤレス光軸チェッカー接続機能、投光カバー補正機能、AGC回路
光軸調整範囲	水平方向：±90°　垂直方向：±20°
使用可能周囲温度	?25℃?＋60℃（結露・氷結なきこと）
設置場所	屋内・屋外（防雨構造IP65相当）
配線接続	M3セルフアップ端子式
質量	投光器：約1,500g　受光器：約1,550g
外観	樹脂（ワインレッド）

FAQ

Q：4段ビーム方式のメリットは何ですか？ A：上下4本のビームを同時に遮断した場合のみ発報するため、小さな鳥や落ち葉が1〜3本のビームを遮っても誤報にならず、屋外での安定性が飛躍的に向上します。

Q：霧や大雨の日でも正しく動作しますか？ A：はい。感度余裕100倍、距離余裕10倍のハイパワービームを設計しているため、濃霧や豪雨などでビームが減衰しても、検知能力を維持することが可能です。

Q：検知応答時間はどのように設定すべきですか？ A：通常は0.3秒（標準的な歩行）で運用しますが、全力疾走での侵入を警戒する場合は0.05秒、落ち葉などが多い環境で誤報を避けたい場合は0.7秒寄りに調整します。

Q：電源に極性はありますか？ A：DC10V〜30Vの範囲であれば、極性なしで接続可能なため、施工時の配線ミスを防止できます。

Q：虫がセンサー内部に侵入して故障することはありますか？ A：防虫ブッシングと専用パッキンによるIP65相当の密閉構造を採用しているため、虫や水の侵入による基板腐食のリスクを最小限に抑えています。

Q：光軸調整を一人で行うことは可能ですか？ A：はい。サウンドチェック機能により音で受光状態を確認できるほか、別売のワイヤレス光軸チェッカーを使用することで、効率的かつ正確な調整が一人で可能です。

Q：落雷による故障が心配です。対策はされていますか？ A：誘導雷に対する耐サージ性能を強化しており、従来よりも雷被害を受けにくい設計となっています。

Q：環境出力端子とは何に使うものですか？ A：視界不良（濃霧等）で受光レベルが一定時間低下した際に出力されます。警報とは別に管理することで、気象条件による感度低下をシステム側で把握できます。

Q：配線距離はどれくらいまで延長できますか？ A：電線径によりますが、0.9mm径の電線を使用しDC24Vで給電する場合、最大6,800mまで延長可能です（1台接続時）。

Q：寒冷地での使用は可能ですか？ A：使用周囲温度は－25℃まで対応しています。また、カバー前面は雪が積もりにくい形状となっており、着雪による減衰を抑えます。
