赤外線センサー用ハウジングケース TAKEX 竹中エンジニアリング [KH-120VS]

赤外線センサー用ハウジングケース TAKEX 竹中エンジニアリング [KH-120VS]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 赤外線センサー用 ハウジングケース 防犯抑止 屋外対応

KH-120VS 赤外線センサー用ハウジングケース

センサーの設置位置と警戒方向を完全に隠蔽し、侵入抑止効果を最大化するプロフェッショナル向けハウジングケース。

KH-120VSは、赤外線センサーを内部に格納することで、美観を損なわず目立たない警戒を可能にする専用ケースです。強固な鋼板設計と耐食性に優れたステンレス素材を組み合わせ、屋外の過酷な環境下でも内部機器を確実に保護します。タンパー機能を標準装備し、不正な解体も即座に検知する高いセキュリティ性を備えています。

  • 型番： KH-120VS
  • 主な用途： 赤外線センサーの保護・隠蔽、外周警戒ラインの構築
  • 主な特長： 5cm単位の高さ調整、タンパー機能、高耐久黒レザー塗装

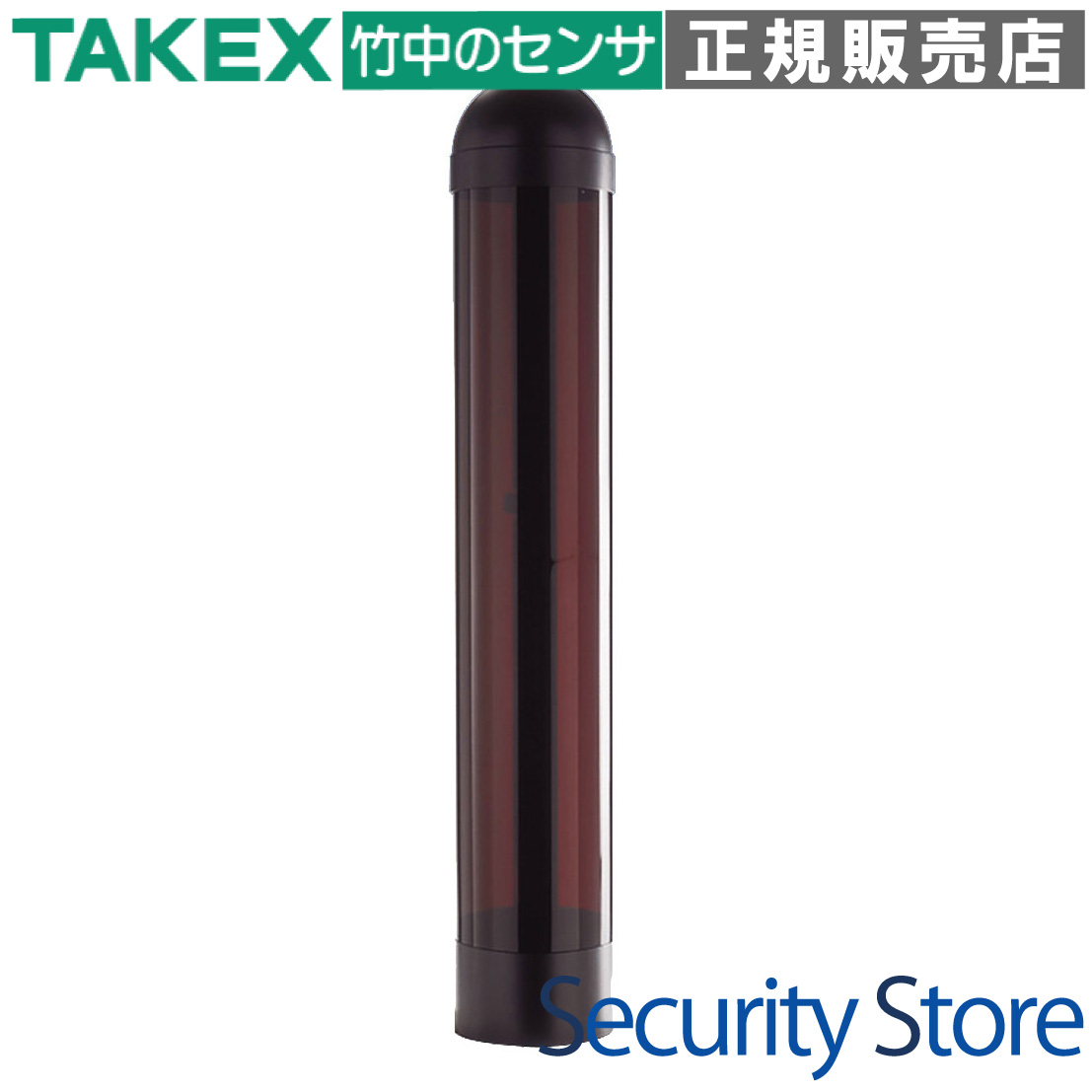

KH-120VS 赤外線センサー用ハウジングケース 製品画像

資料ダウンロード

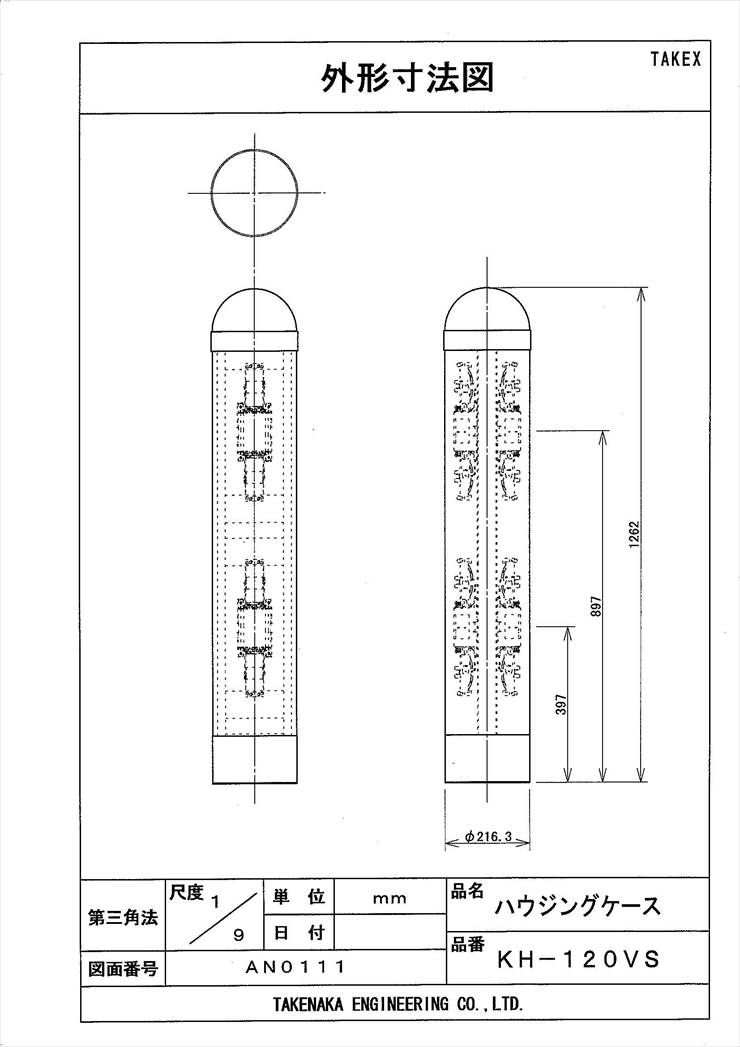

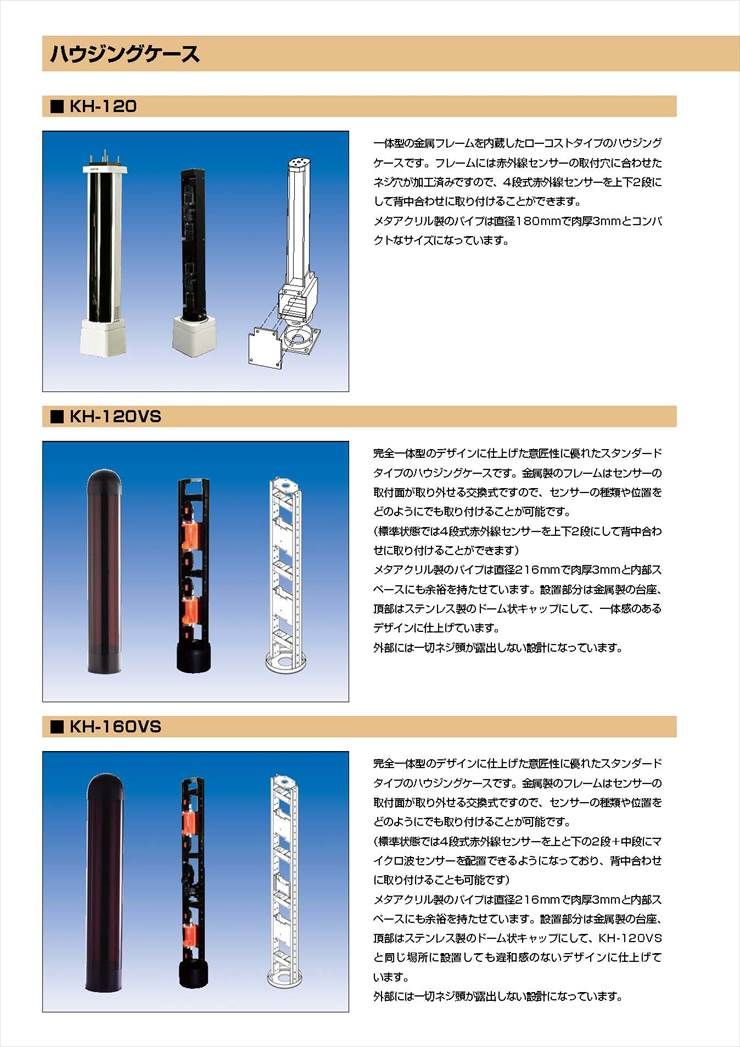

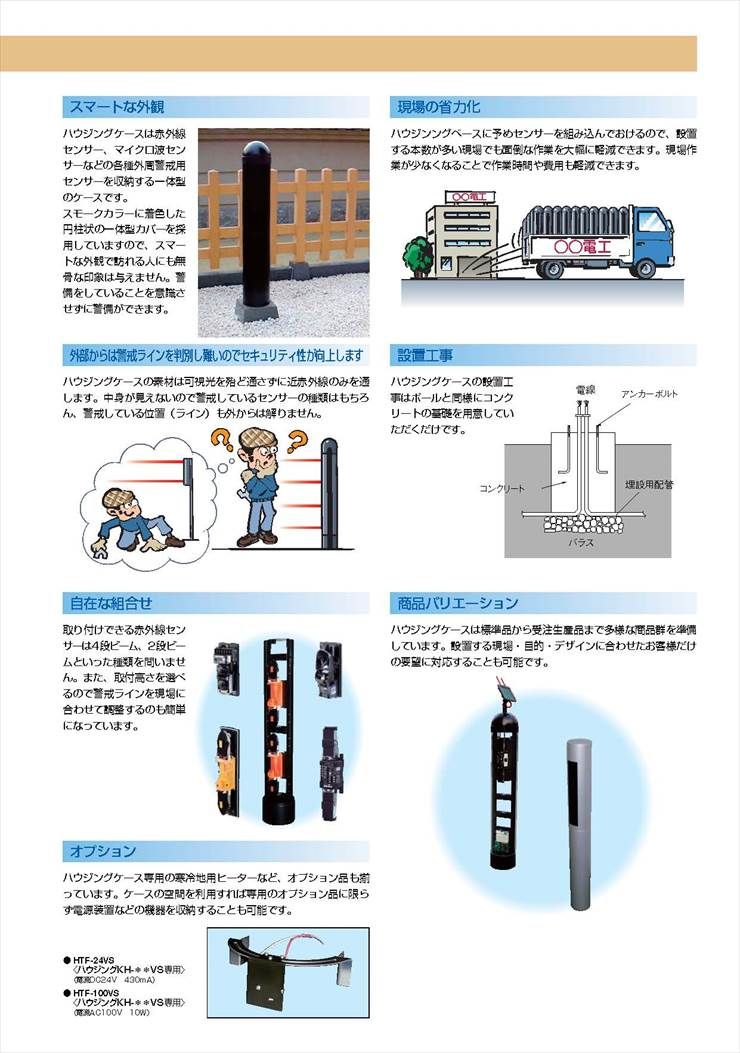

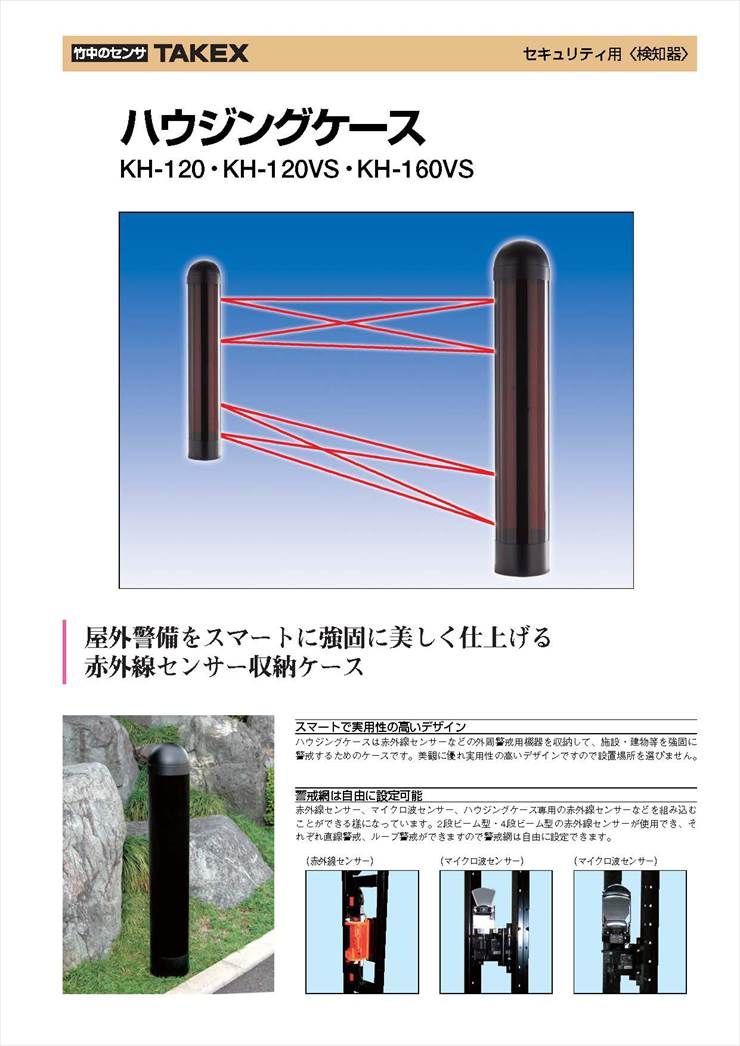

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 重要施設の敷地境界線の警戒
  • センサーの向きを隠したい場所
  • 塩害や悪天候が懸念される屋外環境
  • 美観を重視するオフィス・商業施設
  • 多段警戒による高度なセキュリティ構築

導入前に確認したいポイント

  • 基礎工事（500mm角推奨）の可否
  • 使用するセンサー機種の適合性
  • 設置場所の垂直精度の確保
  • タンパー信号用の配線確保

特長

秘匿性による「回避不能な警戒ライン」の構築

内部の見えない着色アクリルパイプを採用。フレームをすべて内側に配置することで、外部からはセンサーの取付高さや警戒方向が判別できません。侵入者に警戒ラインを特定させないことで、潜り抜けや跳び越しといった回避行動を心理的・物理的に抑止します。

過酷な環境に耐える強固な設計

キャップとカバーには耐食性に優れたSUS304（ステンレス）を採用し、フレームやパイプには鋼板に電着塗装と黒レザー塗装を施しています。ボルト類もステンレス製に統一されており、長期間の屋外設置でも高い耐久性を発揮します。

自由度の高い警戒網設定

シングル、ダブル、4段ビームなど、多様な赤外線センサーを収納可能。内部フレームは5cm単位で高さ調整ができるため、現場の起伏や地形に合わせた最適な警戒ラインを構築できます。多段警戒による相互干渉を防止する設計も取り入れられています。

選定時に評価したい強み

  • タンパー機能標準装備： 上部カバーの不正開放を検知し、即座に発報します。
  • 柔軟な互換性： ユニット化された構造により、マイクロ波センサーや太陽電池ユニットの収納にも対応可能。
  • 高度な透過性： 高透明度グレードのメタクリル樹脂を採用し、赤外線の光学減衰を最小限に。
  • メンテナンス性： 内部に10P端子台を装備。電源・信号・タンパー配線を一括管理。

施工・設置ガイド

本製品の性能を最大限に引き出すため、以下の施工基準を推奨します。

工程 重要ポイント
基礎施工 500mm角×深さ500mmのコンクリート基礎を推奨。アンカーボルトはM8〜M12×4本を使用。
垂直調整 水平器を用い、全方位に対し垂直に設置。傾斜はアクリルパイプの干渉や破損の原因となります。
高さ調整 フレーム側面の六角ボルトを緩め、5cm単位でスライド調整。地形に合わせセンサー高さを決定。
防水・防湿 下部入線口はパテ等で確実にシール。内部への湿気や虫の侵入を防止します。

製品仕様

項目 内容
品名 ハウジングケース
品番 KH-120VS
用途 赤外線センサー、マイクロ波センサーの収納
設置場所 屋外、屋内
付帯機能 タンパー機能 (NC接点)
材質（キャップ） SUS304 (黒レザー塗装)
材質（アクリルパイプ） 樹脂 (PMMA / メタクリル樹脂)
材質（その他） 冷間圧延鋼板 (SPCC)
全長 1261.7 mm
外径 φ216.3 mm
質量 約18kg
適合センサー PXB-HF-KHシリーズ, PXB-HFAシリーズ, PXB-Fシリーズ, PXB-TEシリーズ, PXB-100SW, BUS-XFシリーズ, BUS-XTシリーズ, PB-IN-HFシリーズ, PB-FZシリーズ, PB-IN-100AT 等

FAQ

Q：センサーの向きは外から見えますか？ A：いいえ、内部の見えない着色アクリルパイプを採用しているため、外部からセンサーの向きや高さを判別することはできません。
Q：タンパー機能はどのような仕組みですか？ A：上部キャップやカバーが取り外された際に動作するスイッチが内蔵されており、不正な解体を検知して警報出力を行います。
Q：センサーの高さは調整できますか？ A：はい、内部フレームのボルトを緩めることで、5cm単位で上下にスライド調整が可能です。
Q：1本のハウジングに複数のセンサーを入れられますか？ A：はい、多段警戒に対応しており、複数のセンサーを上下に設置可能です。その際は干渉防止のためチャンネル設定を行ってください。
Q：アクリルパイプの清掃で注意点はありますか？ A：傷つきやすいため乾拭きは避け、中性洗剤を薄めた柔らかい布で水拭きしてください。溶剤の使用は厳禁です。
Q：どのメーカーのセンサーでも取り付けられますか？ A：原則として竹中エンジニアリング製の適合機種（PXB/PBシリーズ等）を対象としています。適合表をご確認ください。
Q：マイクロ波センサーにも対応していますか？ A：KH-120VSもユニット化設計により対応可能ですが、マイクロ波センサーをメインとする場合はロングタイプのKH-160VSが推奨される場合があります。
Q：配線はどのように行いますか？ A：筐体内部に10Pの端子台が装備されており、センサーの電源や信号、ハウジングのタンパー信号をまとめて管理できます。
Q：基礎工事は必須ですか？ A：はい。質量が約18kgあり、風圧荷重も受けるため、500mm角程度のコンクリート基礎へのアンカー固定が必須です。
Q：塩害地域でも使用可能ですか？ A：主要部にSUS304や高耐久塗装を採用していますが、極端に厳しい塩害地では定期的な清掃などのメンテナンスが重要となります。
