赤外線センサー 近赤外線ビーム遮断方式　(4段ビーム対向型) 屋外200m TAKEX 竹中エンジニアリング [PXB-200F]

赤外線センサー 近赤外線ビーム遮断方式　(4段ビーム対向型) 屋外200m TAKEX 竹中エンジニアリング [PXB-200F]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線センサー 屋外200m警戒 IP65防雨構造 4段ビーム

PXB-200F 赤外線センサー 近赤外線ビーム遮断方式 (4段ビーム対向型) 屋外200m用

PXB-200Fは、広大な屋外敷地のセキュリティを支えるプロフェッショナル仕様の赤外線センサーです。4段ハイパワービームと独自の二重変調方式により、外乱光や気象変化による誤報を極限まで低減。最大200mの長距離警戒を実現しながら、従来比50%以下の省エネ設計と施工性の向上を両立させた、信頼性の高い侵入警報システムの中核を担う製品です。

  • 型番： PXB-200F
  • 警戒距離： 屋外200m以内（最大到達距離 2,000m / 10倍余裕）
  • 検知方式： 近赤外線ビーム遮断方式（4段ビーム同時遮断）
  • 保護構造： IP65相当（防塵・防滴・防虫設計）
  • 主な特長： 二重変調方式による外乱光対策、低消費電流（ECO設計）、雷対策強化

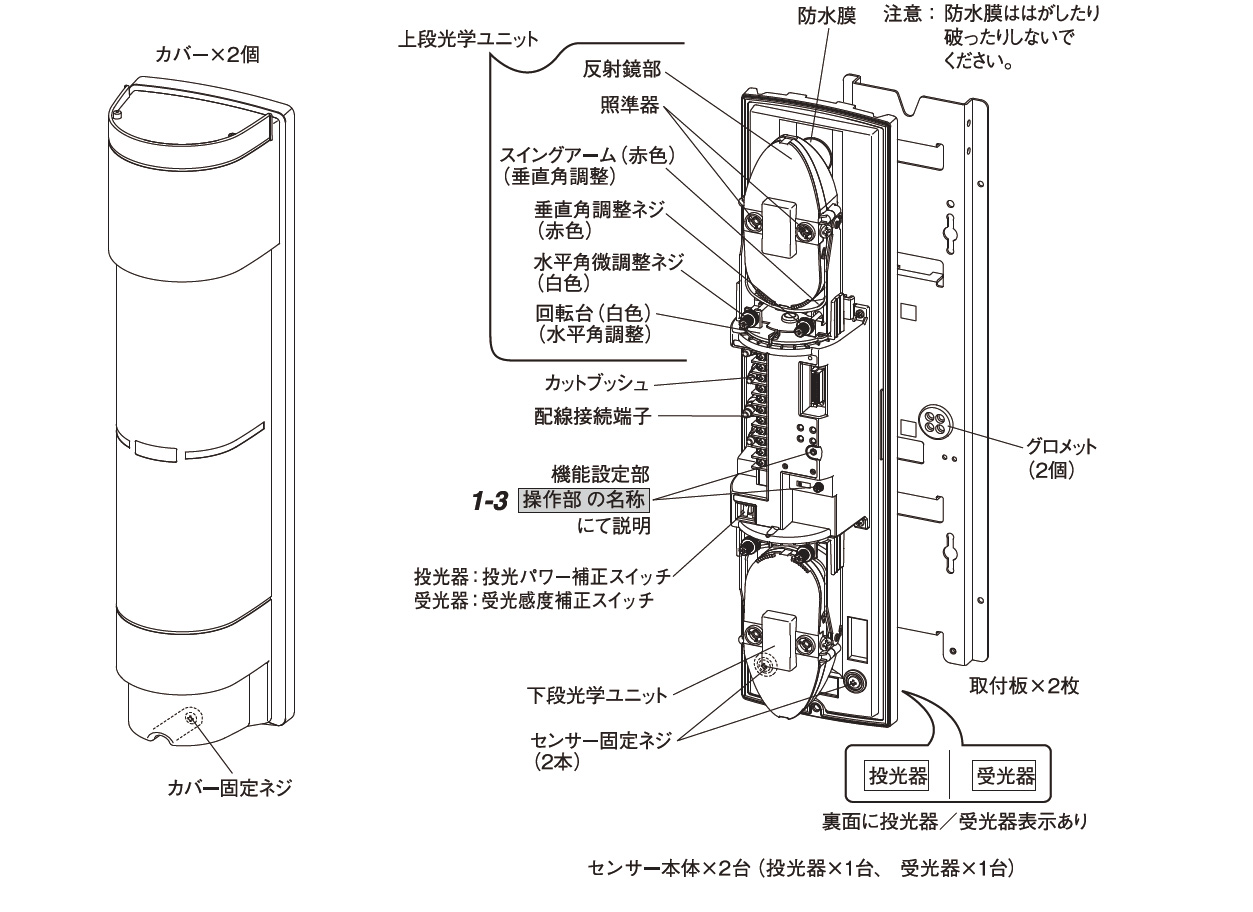

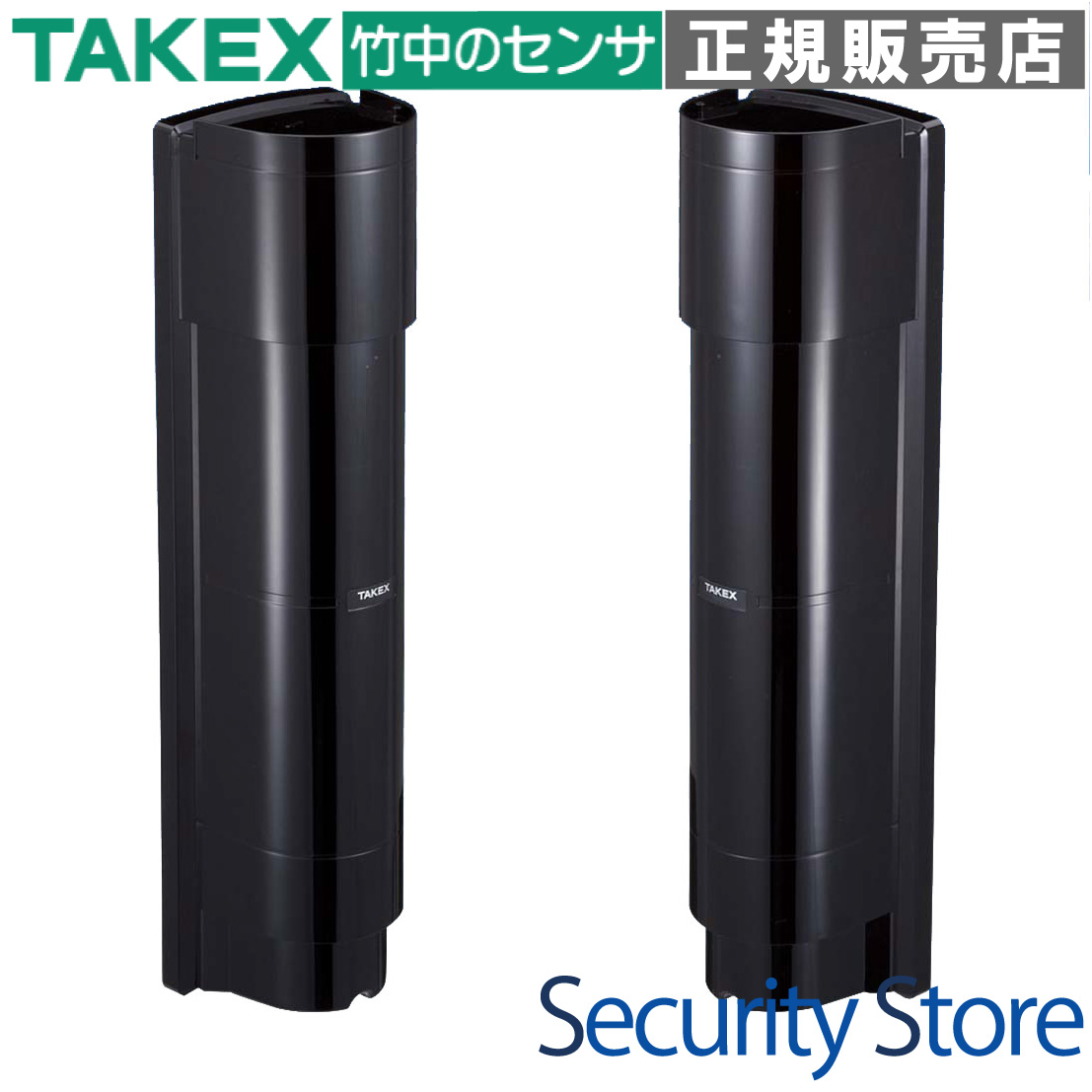

PXB-200F 赤外線センサー 製品外観

資料ダウンロード

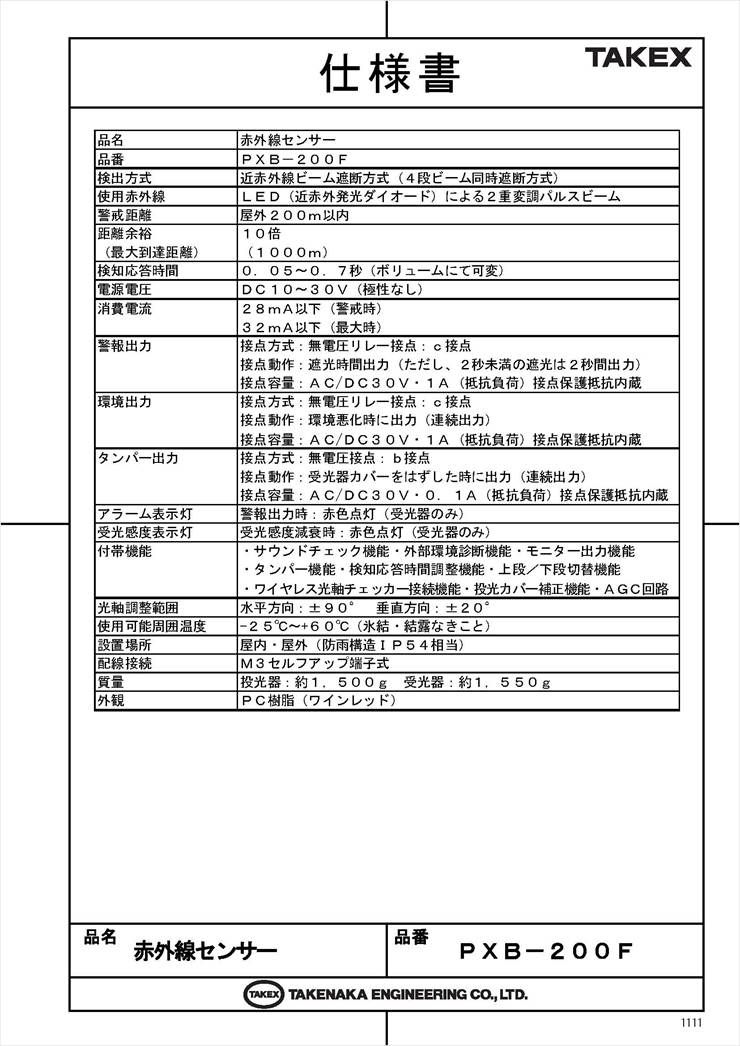

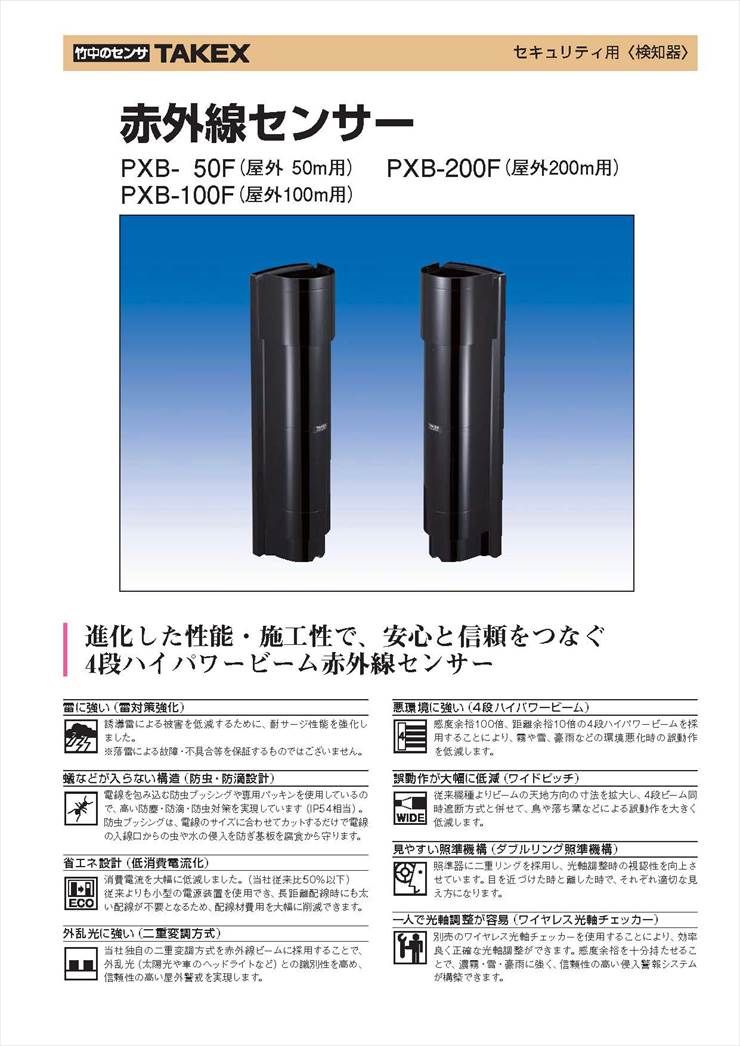

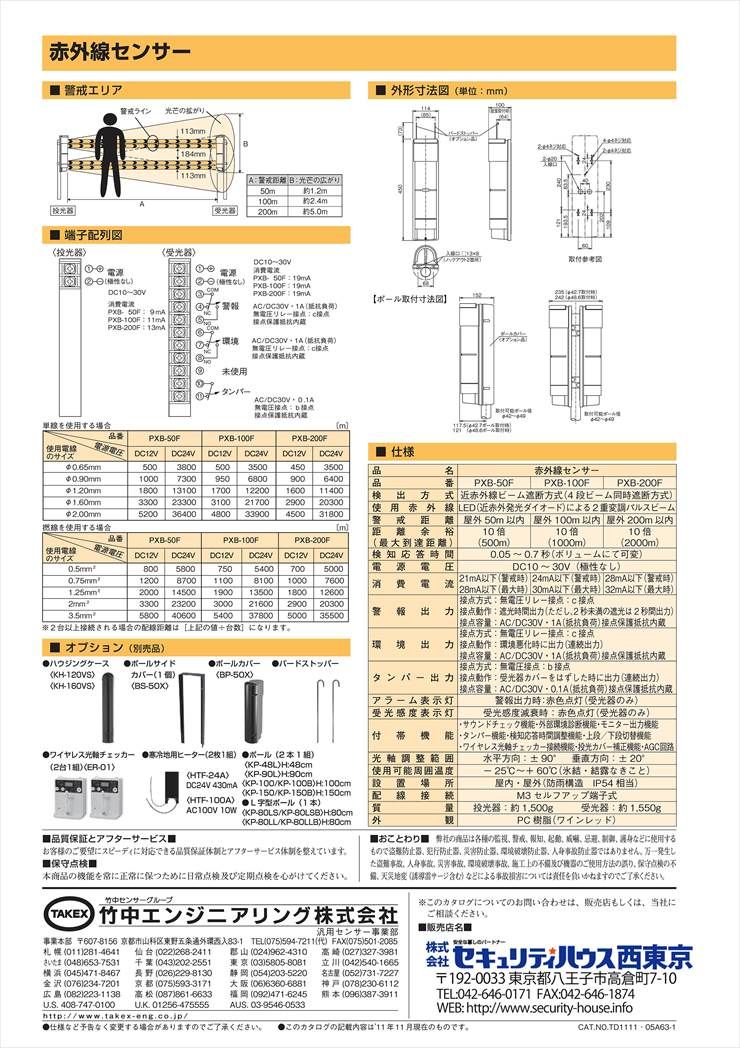

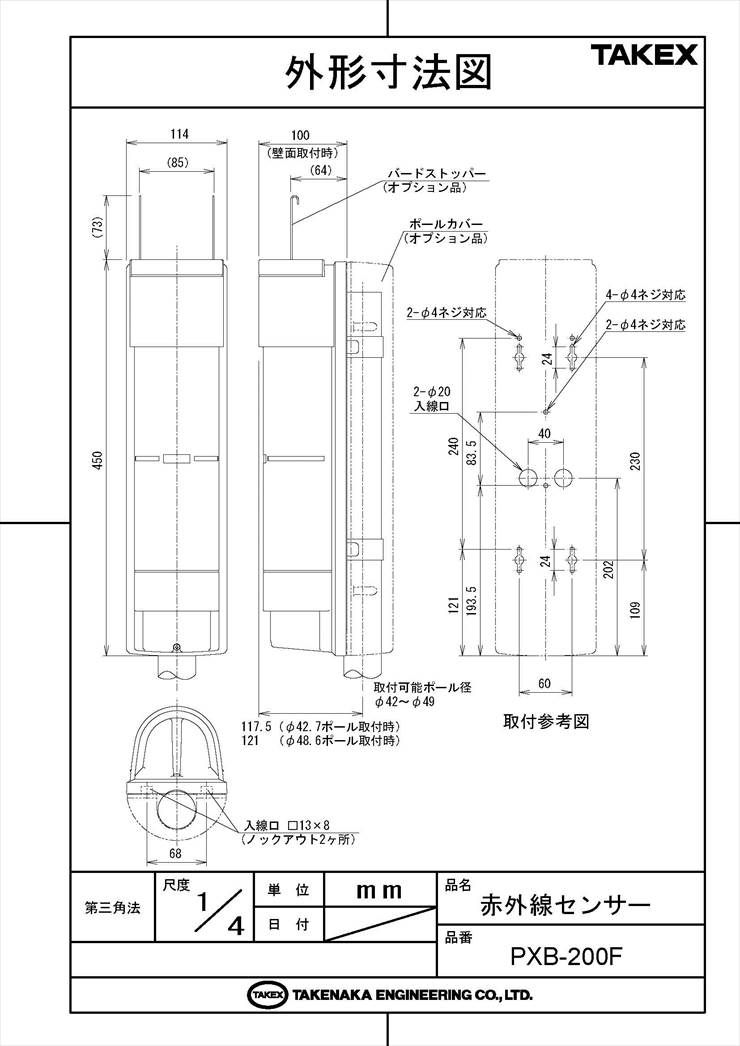

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場・倉庫の広大な外周警戒
  • 重要施設の境界監視
  • 太陽光発電所の防犯対策
  • 駐車場や資材置場の侵入検知

導入前に確認したいポイント

  • 警戒ライン上に遮蔽物がないか（光芒の広がり考慮）
  • 取付ポールの強度は十分か（揺れによる光軸ズレ防止）
  • 電源電圧がDC10V〜30Vの範囲内か
  • 反射物（壁・床）からの回り込み入光のリスク

主な特長

外乱光に強い「二重変調方式」

TAKEX独自の二重変調方式を赤外線ビームに採用。太陽光や車のヘッドライトといった強力な外来光との識別性を高めることで、屋外での安定した稼働を保証し、誤報を劇的に抑制します。

4段ハイパワービームとワイドピッチ構造

上下4本のビームを同時に遮断した時のみ発報する「4段同時遮断方式」を採用。鳥の飛来や落ち葉による一時的な遮断を無視します。また、距離余裕10倍（2000m）のハイパワー設計により、濃霧や豪雨といった過酷な環境下でも安定した受光レベルを維持します。

徹底した環境・施工対策（IP65 & 低消費電流）

電線入線口に防虫ブッシングを採用し、虫や水の侵入をシャットアウト（IP65相当）。さらに消費電流を従来比50%以下に抑えた省エネ設計により、長距離配線時の電圧降下を抑制し、配線コストの削減に貢献します。

選定時に評価したい強み

  • 高度な耐サージ性能： 誘導雷による被害を低減する雷対策強化設計。
  • 光軸調整の容易さ： ダブルリング照準器と、受光レベルを音で確認できるサウンドチェック機能。
  • 外部環境診断機能： 霧や雨による受光レベル低下を警報とは別に「環境出力」として送信可能。
  • 柔軟な調整範囲： 水平±90°、垂直±20°の広い光軸調整角により、傾斜地や複雑な地形にも対応。

施工・設置ガイド

LED表示と状態判別

LED名称 状態 内容
アラーム表示灯（受光器） 赤色点灯 ビーム遮断検知。警報信号を出力中。
受光感度表示灯（受光器） 赤色点灯 受光量が不足（感度不足）。光軸調整や清掃が必要。

推奨配線距離（DC12V使用時）

使用電線サイズ 最大配線距離
単線 φ0.65mm 450m
単線 φ0.90mm 900m
より線 1.25mm? 1,800m

製品仕様

項目 内容
品名赤外線センサー
品番PXB-200F
検出方式近赤外線ビーム遮断方式（4段ビーム対向型）〔二重変調方式〕
警戒距離200m以内
距離余裕10倍（2000m）
検知応答時間0.05?0.7秒（ボリュームにて可変）
電源電圧DC10?30V（極性なし）
消費電流28mA以下（警戒時） 32mA以下（最大時）
警報出力無電圧リレー接点：c接点 / AC/DC30V・0.25A以下
環境出力無電圧リレー接点：c接点 / 環境悪化時に連続出力
タンパー出力無電圧接点：b接点 / カバー脱着時に出力
光軸調整範囲水平方向：±90° 垂直方向：±20°
使用可能周囲温度?25℃?＋60℃（結露・氷結なきこと）
設置場所屋内・屋外（防雨構造IP65相当）
質量投光器：約1,500g / 受光器：約1,550g
外観樹脂（ワインレッド）

FAQ

Q：小鳥や落ち葉で誤報が発生しませんか？ A：PXB-200Fは4段ビーム同時遮断方式を採用しているため、小さな物体による部分的な遮断では警報を出さず、誤報を最小限に抑えます。
Q：霧や豪雨の際でも正常に動作しますか？ A：警戒距離の10倍にあたる2,000mの到達能力（距離余裕10倍）を持っており、視界不良時でも安定した受光が可能です。
Q：西日などの外乱光による影響はありますか？ A：独自の「二重変調方式」により、太陽光や車のヘッドライトといった外来光とセンサー光を高い精度で識別するため、誤動作に非常に強い設計です。
Q：配線距離はどれくらいまで伸ばせますか？ A：省エネ設計により、DC12Vでφ0.9mmの単線を使用した場合、最大900mまでの配線が可能です。
Q：光軸調整を一人で行うことは可能ですか？ A：はい、受光器のサウンドチェック機能により、受光レベルを音の高さで判別できるため、一人でも効率的に調整が可能です。
Q：応答時間の調整はできますか？ A：0.05秒（全力疾走）から0.7秒（低速歩行）まで、設置環境の想定侵入速度に合わせてボリュームで調整可能です。
Q：雷による故障が心配です。 A：耐サージ性能を強化しており、誘導雷による故障リスクを大幅に低減しています。
Q：虫が内部に入り込んで故障しませんか？ A：防虫ブッシングや専用パッキンによるIP65相当の防塵・防滴・防虫設計により、内部基板を腐食や汚れから守ります。
Q：ポールに背中合わせで設置できますか？ A：新型ポール取付金具の採用により、高所や狭い場所でも背中合わせの設置が容易に行えるようになっています。
Q：動作確認用のテスト機能はありますか？ A：ウォークテストモードを搭載しており、カバー取付後約5分間は警報に同期してビープ音が鳴るため、一人での歩行テストが可能です。
