赤外線センサー 近赤外線ビーム遮断方式(4段ビーム同時遮断方式)(屋外200m以内) TAKEX 竹中エンジニアリング [PXB-200HFA]

赤外線センサー 近赤外線ビーム遮断方式(4段ビーム同時遮断方式)(屋外200m以内) TAKEX 竹中エンジニアリング [PXB-200HFA]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線センサー 屋外200m警戒 IP65防雨構造 二重変調方式

PXB-200HFA 赤外線センサー 近赤外線ビーム遮断方式(4段ビーム同時遮断方式)(屋外200m以内)

PXB-200HFAは、屋外200mまでの広範囲を警戒可能な、法人・重要施設向けの最上級赤外線センサーです。独自の二重変調方式と4段ハイパワービームにより、太陽光や悪天候による誤動作を極限まで抑え、安定した外周警戒ラインを構築します。

  • 型番： PXB-200HFA
  • 製品名： 赤外線センサー（4段ビーム同時遮断方式）
  • 方式 / カテゴリ： 近赤外線ビーム遮断方式 / 外周警戒センサー
  • 警戒距離： 屋外200m以内（距離余裕10倍）
  • 設置場所： 屋外・屋内（防雨構造 IP65相当）
  • 電源電圧： DC10?30V（無極性）

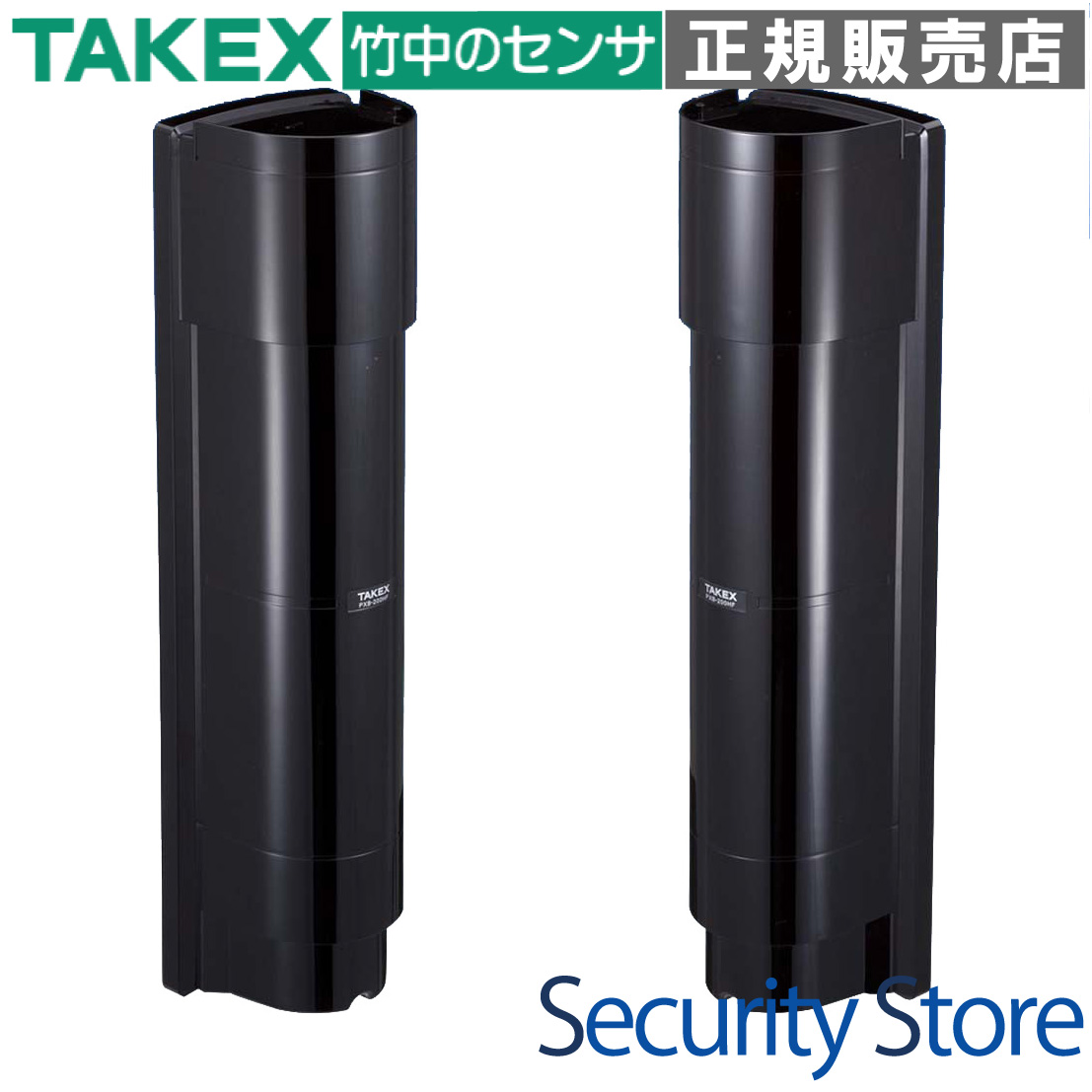

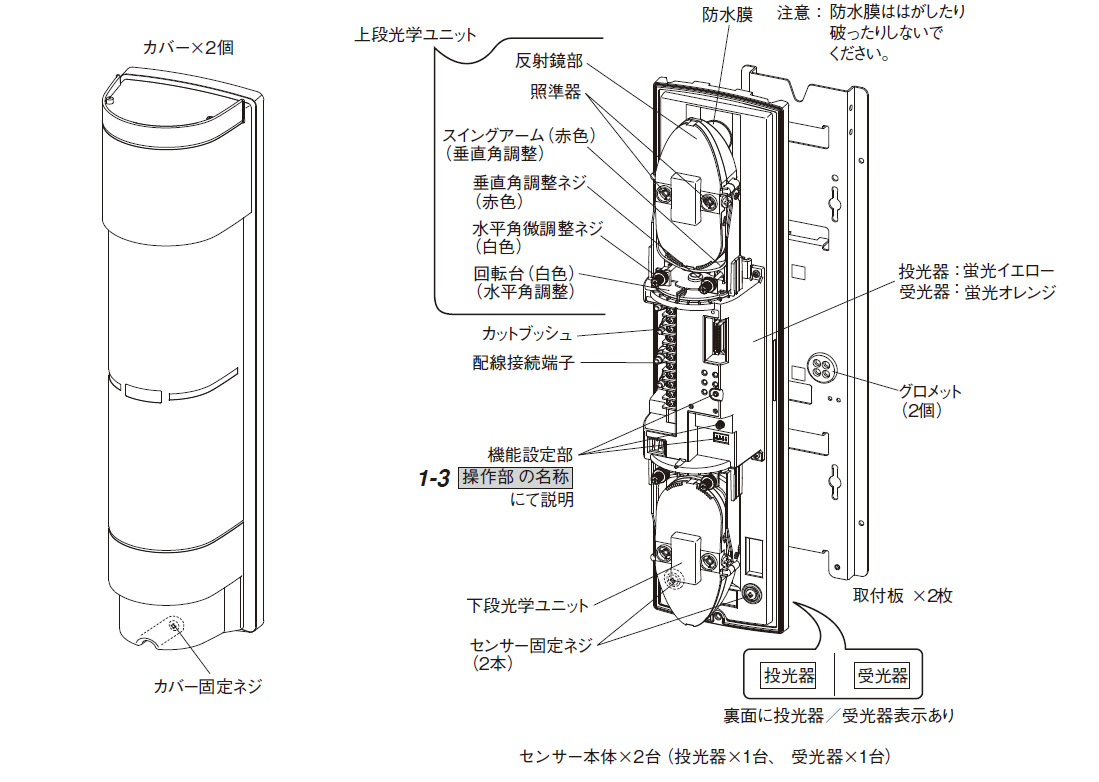

PXB-200HFA 赤外線センサー 製品画像

資料ダウンロード

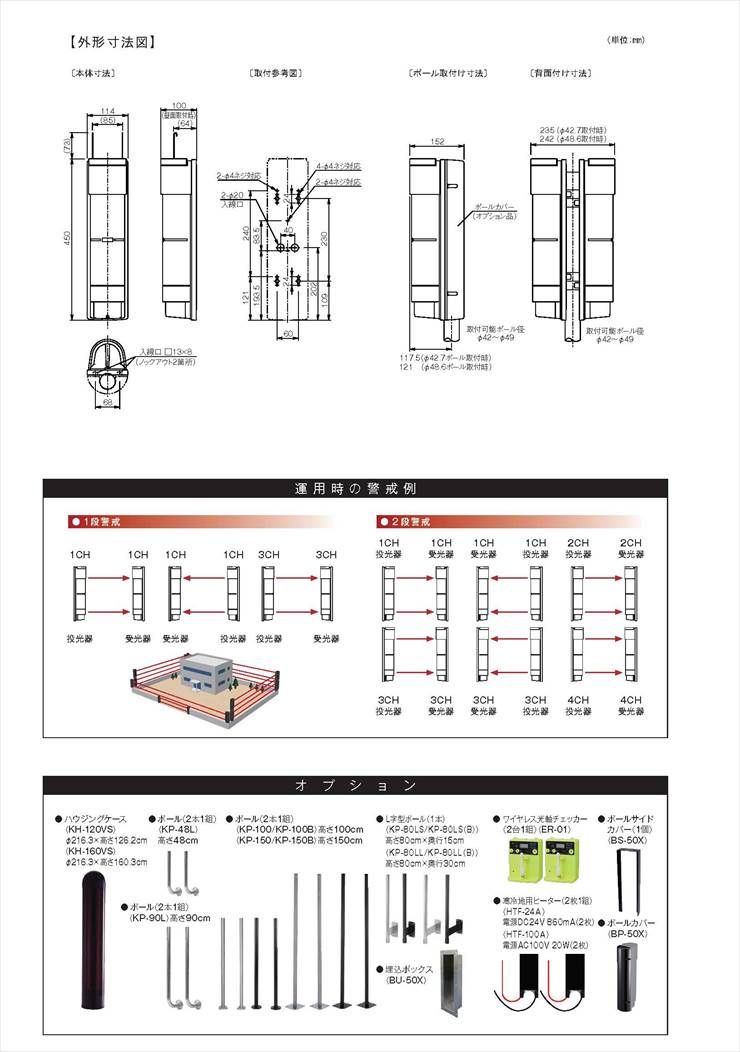

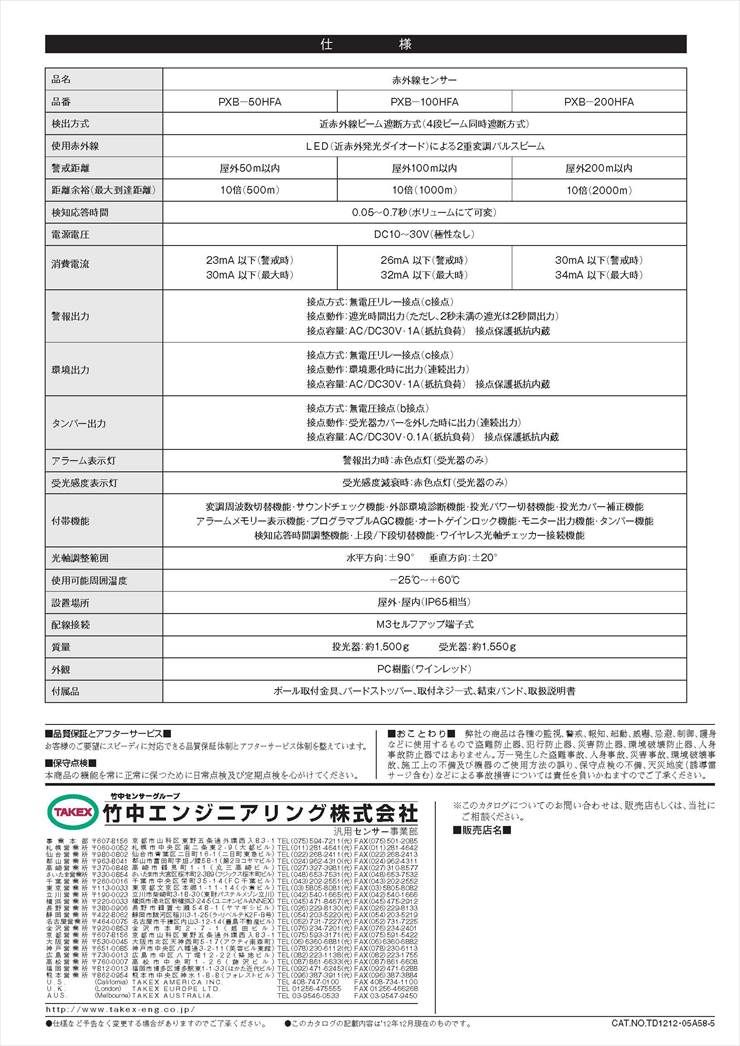

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場の外周警戒・侵入検知
  • 資材置き場、駐車場等の大規模敷地の防犯
  • 太陽光発電所などの広域施設
  • 重要施設周辺のセキュリティライン構築

導入前に確認したいポイント

  • 警戒距離が200m以内であるか
  • 投光器・受光器の間に遮蔽物がないか
  • 取付ポールの直径（Φ48mm単管対応）
  • 電源容量（最大消費電流34mA/台）

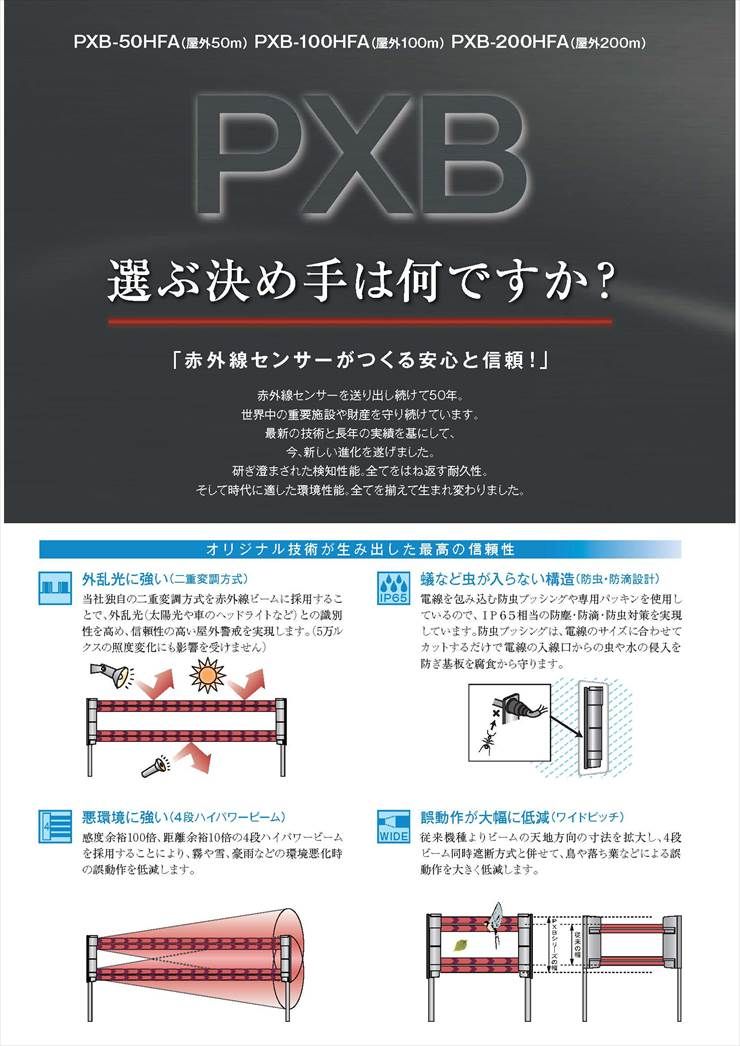

主な特長

高度な信頼性を実現する「二重変調方式」

当社独自の二重変調方式を採用することで、太陽光や車のヘッドライトといった強力な外乱光との識別性を飛躍的に高めています。5万ルクスの照度変化にも影響を受けず、信頼性の高い屋外警戒が可能です。

誤動作を低減する「4段ハイパワービーム＆ワイドピッチ」

感度余裕100倍、距離余裕10倍の4段ハイパワービームを採用。霧、雪、豪雨などの悪天候時でも安定して動作します。また、ビームの天地方向寸法を拡大したワイドピッチ設計により、鳥や落ち葉による不要な発報を大幅に低減します。

施工性を追求した調整機構

照準器に二重リングを採用した「ダブルリング照準機構」や、内部成型に視認性の高い色を採用した「ターゲットカラー」により、光軸調整の作業性が向上しました。遠くからでも投光器と受光器の識別が容易で、点検時もスムーズです。

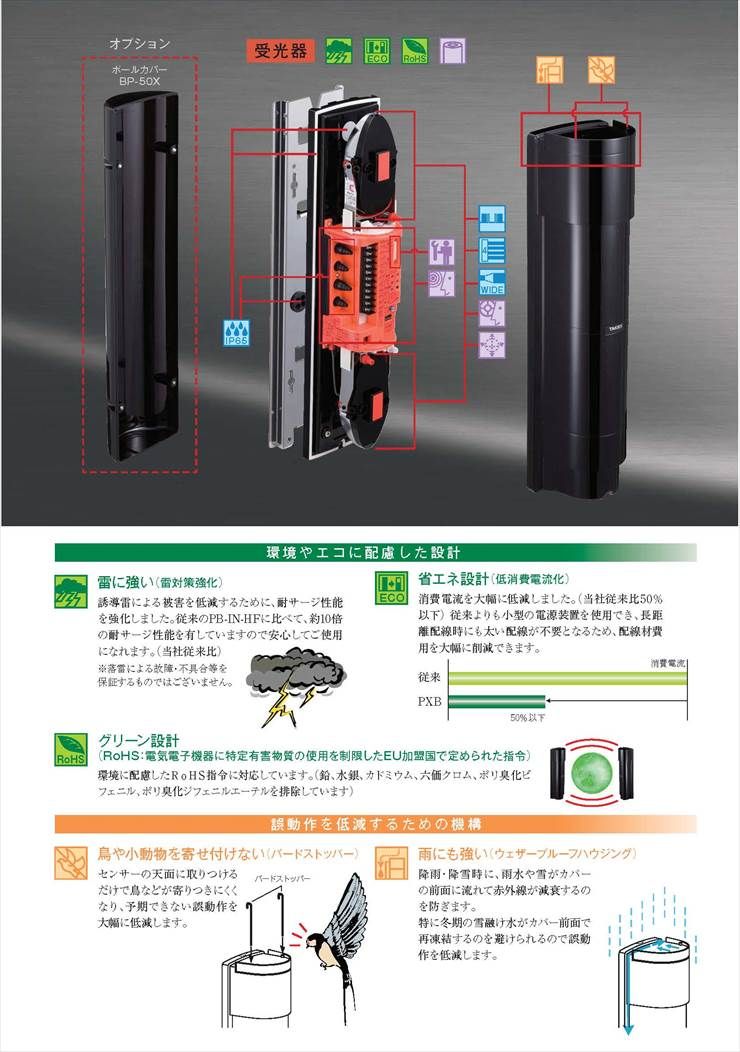

選定時に評価したい強み

  • 耐環境性能： プログラマブルAGC機能により、濃霧や豪雨時に自動で感度をアップ。
  • 雷対策： 従来機種比で約10倍の耐サージ性能。誘導雷による故障リスクを低減。
  • 省エネ設計： 消費電流を従来比50%以下に削減。長距離配線時のコストも抑制。
  • 確実な特定： アラームメモリー機能により、複数接続時でも発報箇所を即座に特定可能。

施工・設置ガイド

本製品は投光器と受光器を対向させて設置します。光軸調整が正常に完了するとオートゲインロック機能により最適な感度に自動設定されます。

確認項目 仕様・対応方法
取付ポール Φ48mmの単管ポールに適合するアタッチメントが付属しています。
光軸調整範囲 水平方向±90°、垂直方向±20°。広範囲の角度調整が可能です。
配線接続 M3セルフアップ端子式。無極性のため施工ミスを防げます。
動作確認 サウンドチェック機能により、電子音で光軸の合致状態を確認できます。

製品仕様

項目名 仕様内容
品名赤外線センサー
品番PXB-200HFA
検出方式近赤外線ビーム遮断方式（4段ビーム対向型）〔二重変調方式〕
警戒距離屋外200m以内
距離余裕（最大到達距離）10倍（2000m）
検知応答時間0.05?0.7秒（ボリュームにて可変）
電源電圧DC10?30V（極性なし）
消費電流30mA以下（警戒時） 34mA以下（最大時）
警報出力接点方式：無電圧リレー接点：c接点
接点動作：遮光時間出力（ただし、2秒未満の遮光は2秒間出力）
接点容量：AC/DC30V・0.25A（抵抗負荷）接点保護抵抗内蔵
環境出力接点方式：無電圧リレー接点：c接点
接点動作：環境悪化時に出力（連続出力）
接点容量：AC/DC30V・0.25A（抵抗負荷）接点保護抵抗内蔵
タンパー出力接点方式：無電圧接点：b接点
接点動作：受光器カバーをはずした時に出力（連続出力）
接点容量：AC/DC30V・0.1A（抵抗負荷）接点保護抵抗内蔵
アラーム表示灯警報出力時：赤色点灯（受光器のみ）
受光感度表示灯受光感度減衰時：赤色点灯（受光器のみ）
付帯機能変調周波数切替機能、サウンドチェック機能、外部環境診断機能、投光パワー切替機能、投光カバー補正機能、アラームメモリー表示機能、プログラマブルAGC機能、オートゲインロック機能、モニター出力機能、タンパー機能、検知応答時間調整機能、上段／下段切替機能、ワイヤレス光軸チェッカー接続機能
光軸調整範囲水平方向：±90° 垂直方向：±20°
使用可能周囲温度?25℃?＋60℃（氷結・結露なきこと）
設置場所屋内・屋外（防雨構造IP65相当）
配線接続M3セルフアップ端子式
質量投光器：約1,500g 受光器：約1,550g
外観樹脂（ワインレッド）

FAQ（よくある質問）

Q：屋外200mを超えて使用することはできますか？ A：いいえ、確実な検知を保証する警戒距離は最大200m以内です。距離余裕は10倍（2000m）ありますが、環境変化を考慮し200m以内での運用を推奨します。
Q：太陽光が直接当たる場所でも誤動作しませんか？ A：はい。独自の二重変調方式により、太陽光や車のヘッドライト（最大5万ルクス）などの強い光に対する識別性を高めており、誤動作を極限まで抑制しています。
Q：雨や霧の影響で誤報が出ることはありますか？ A：濃霧や豪雨時にはプログラマブルAGC機能が働き、自動的に受光感度をアップさせることで、視界不良による誤動作を防止します。
Q：鳥や落ち葉が1本のビームを遮った場合、発報しますか？ A：本製品は「4段ビーム同時遮断方式」を採用しており、4本のビームが同時に遮断された時のみ発報します。そのため、小さな物体による誤動作は極めて少なくなっています。
Q：電源に極性はありますか？ A：電源はDC10?30Vの無極性（極性なし）ですので、プラスマイナスを気にせず配線が可能です。
Q：雷に対する保護機能はありますか？ A：はい、耐サージ性能を大幅に強化しており、従来機種と比較して約10倍の誘導雷耐性を備えています。
Q：どのセンサーが動作したか後で確認できますか？ A：アラームメモリー機能を搭載しています。メモリー表示灯を確認することで、複数台設置時でもどのセンサーが発報したかを特定可能です。
Q：設置の際の角度調整はどの程度可能ですか？ A：水平方向に±90°、垂直方向に±20°の範囲で調整可能です。ポール設置だけでなく、壁面等への設置にも柔軟に対応します。
Q：氷点下の環境でも使用できますか？ A：マイナス25℃からプラス60℃までの範囲で使用可能です（結露・氷結なきこと）。
Q：消費電流はどのくらいですか？ A：警戒時で30mA以下、最大時でも34mA以下という省エネ設計です。配線コストの削減にも寄与します。
