赤外線センサー 4段ビーム同時遮断方式 近赤外線ビーム遮断方式　(4段ビーム対向型) 屋外50m TAKEX 竹中エンジニアリング [PXB-50F]

赤外線センサー 4段ビーム同時遮断方式 近赤外線ビーム遮断方式　(4段ビーム対向型) 屋外50m TAKEX 竹中エンジニアリング [PXB-50F]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線センサー 屋外50m IP65防雨 4段ビーム

PXB-50F 赤外線センサー 4段ビーム同時遮断方式 屋外50m

PXB-50Fは、屋外50mの警戒に対応したプロフェッショナル仕様の赤外線センサーです。4段ビーム同時遮断方式と独自の二重変調方式を採用し、太陽光や鳥、落葉などによる誤報を極限まで低減します。省エネ設計と高い施工性を両立し、信頼性の高い外周警備システムを構築可能です。

  • 型番： PXB-50F
  • 製品名： 赤外線センサー（4段ビーム対向型）
  • 方式： 近赤外線ビーム遮断方式（二重変調方式）
  • 警戒距離： 屋外50m以内（距離余裕10倍/500m）
  • 電源電圧： DC10V 〜 30V (無極性)
  • 保護構造： IP65相当（防塵・防滴・防虫設計）

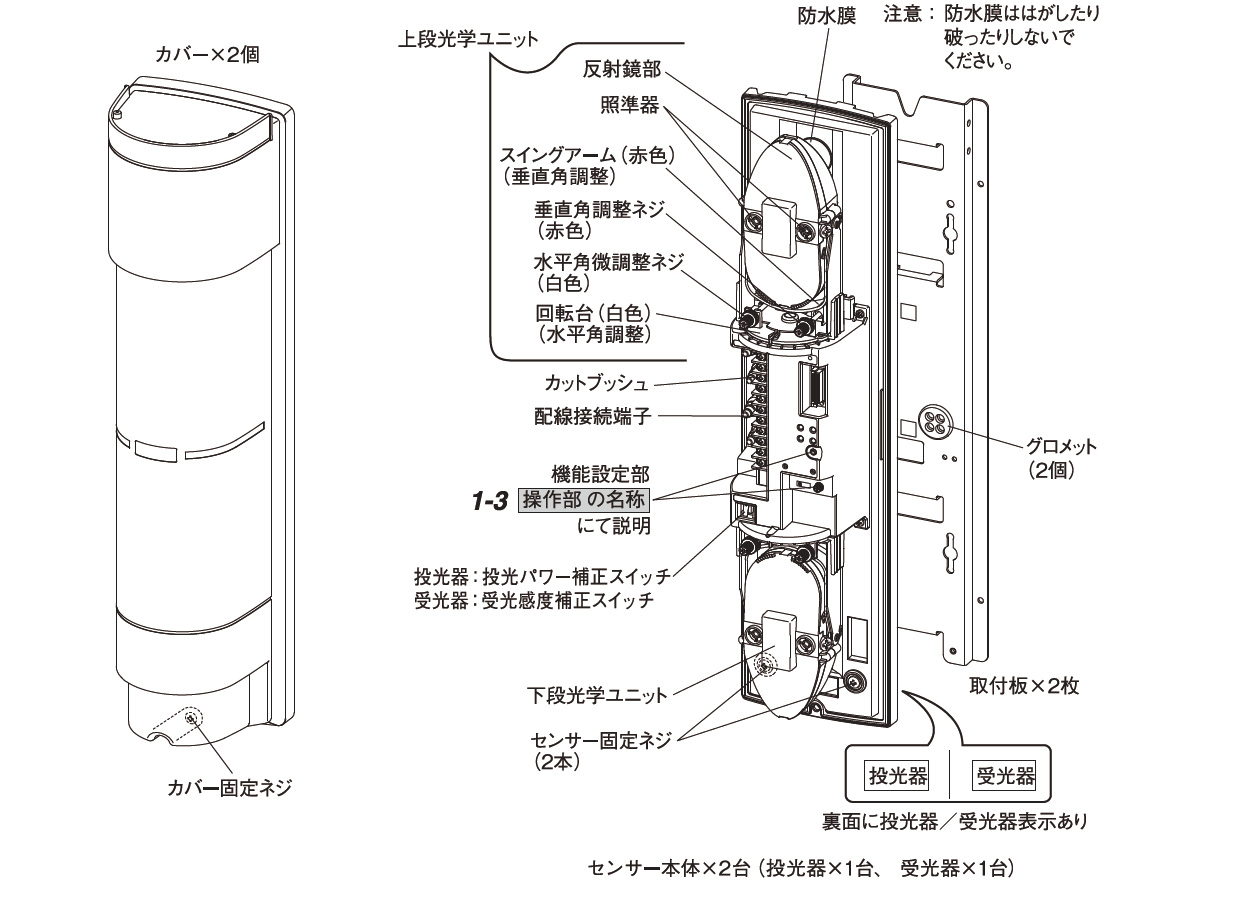

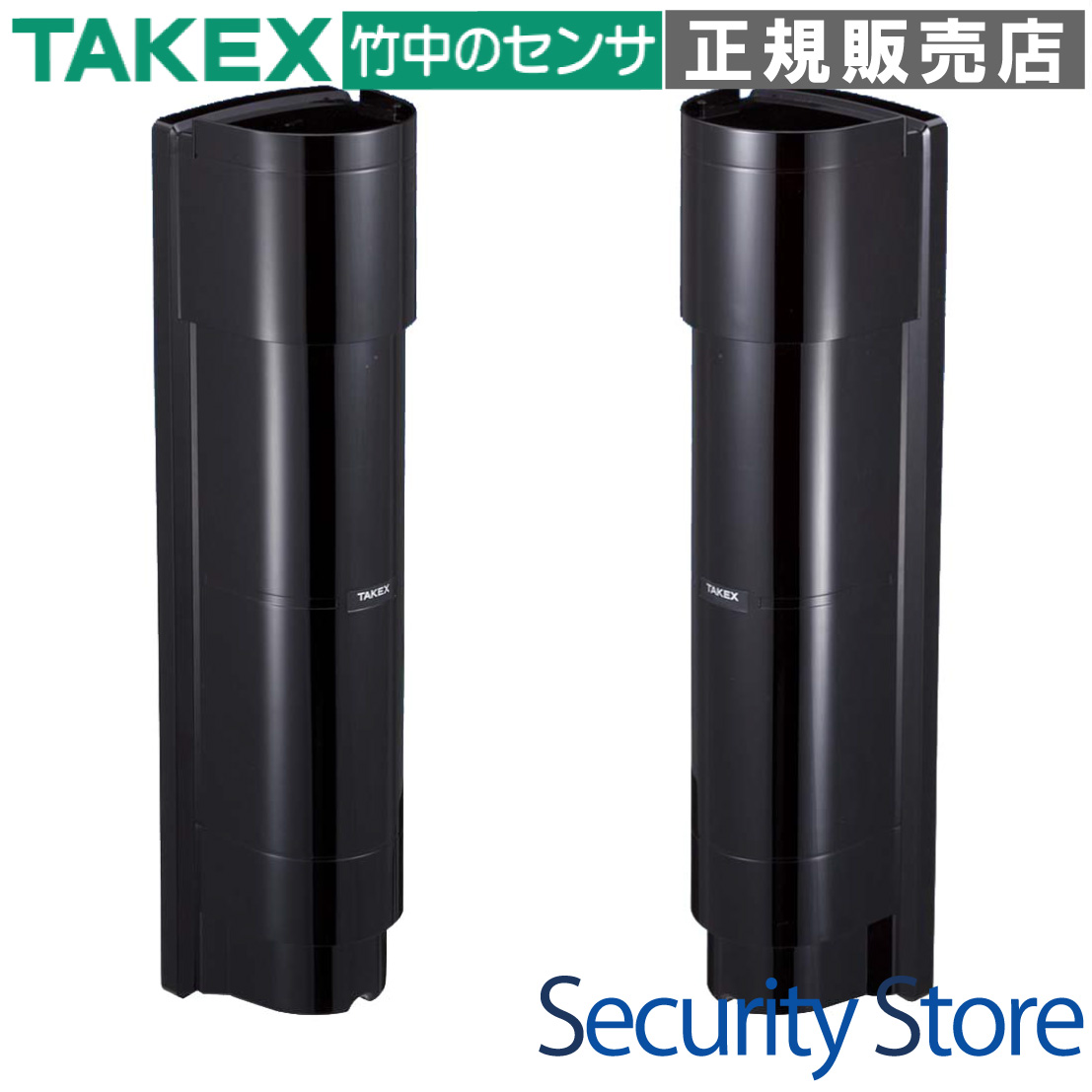

PXB-50F 赤外線センサー 製品画像

資料ダウンロード

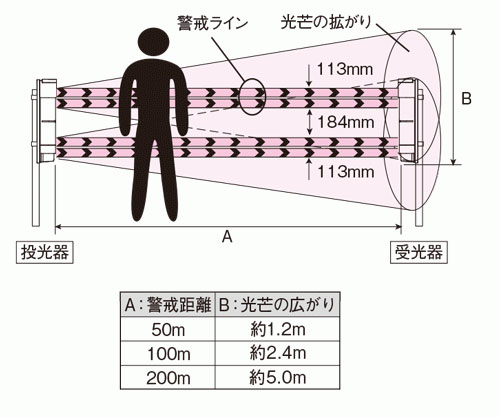

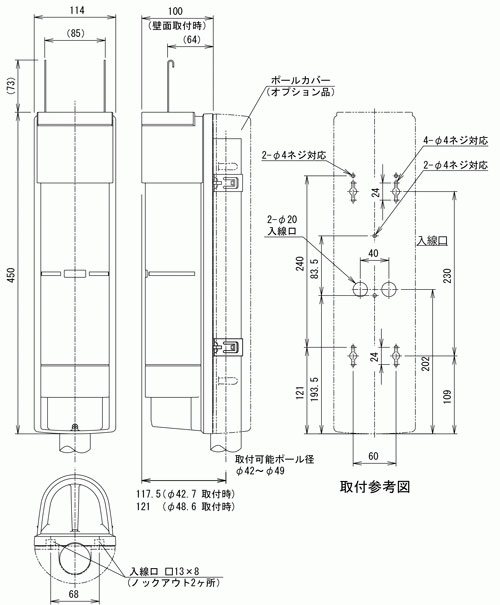

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場・倉庫・オフィスビル等の外周警備
  • 重要施設の侵入検知システム
  • 悪天候（霧・雪・豪雨）が懸念される屋外環境
  • 鳥や落ち葉の多い場所での誤報対策

導入前に確認したいポイント

  • 警戒ライン付近に反射物（壁・フェンス等）がないか
  • 50m先までの光軸範囲内に障害物が入らないか
  • 設置場所のポールや壁面が揺れない強度であるか
  • 電源電圧（DC10V〜30V）を確保できるか

特長

外乱光や悪天候に強い「二重変調方式」と「4段ハイパワービーム」

独自の二重変調方式により、太陽光や車のヘッドライトといった強力な外乱光との識別性を向上。さらに警戒距離に対して10倍（500m）の距離余裕を持たせることで、濃霧や雪、豪雨といった環境下でも安定した検知を実現します。

誤報を激減させる「4段同時遮断」と「ワイドピッチ構造」

上下4本のビームを同時に遮断した場合のみ発報する方式を採用。ビームの天地幅を拡大したワイドピッチ構造により、鳥の飛来や落葉による一時的な遮断を無視し、人間による侵入のみを確実に捉えます。

施工・メンテナンス性を追求した「サウンドチェック機能」

受光量に応じてビープ音が変化するツーステップサウンドチェック方式を搭載。テスターがなくても連続音（高音）を確認することで、一人でも確実かつ迅速な光軸調整が可能です。

選定時に評価したい強み

  • 高い耐環境性： IP65相当の防塵・防滴・防虫設計に加え、強化された耐サージ性能で雷害リスクを低減。
  • 優れた省エネ性： 従来比50%以下の低消費電流を実現。電源装置の小型化や配線コストの削減に寄与。
  • 精密な光軸調整： 見やすい「ダブルリング照準機構」と、上下段切替スイッチによる個別調整が可能です。
  • 環境診断機能： 悪天候により受光レベルが低下した際、警報前に「環境出力」を送信し、システムの信頼性を維持。

LED表示・動作状態

部位 表示灯名 状態：意味
受光器（RX） アラーム表示灯（赤） 点灯：警報出力中（4段遮断検知時）
受光器（RX） 受光感度表示灯（赤） 点灯：受光量不足（光軸ズレや汚れによる感度低下）
受光器（RX） 受光許可表示灯 点灯：受光許可状態。点灯側ユニットでレベル確認可能
投光器（TX） 投光許可表示灯 点灯：赤外線射出中。切替スイッチで選択されたユニットが動作

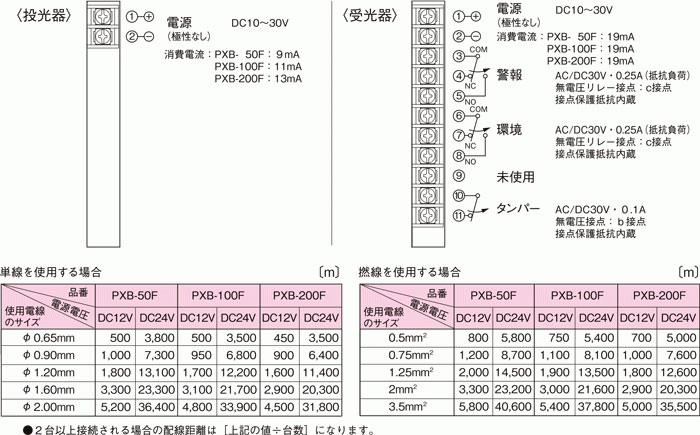

配線・端子仕様

端子番号 受光器（RX）の機能 投光器（TX）の機能 定格・仕様
1 / 2 電源入力 電源入力 DC10V 〜 30V (無極性)
3 / 4 警報出力 ? 無電圧リレー接点 (c接点) AC/DC30V・0.25A以下
5 / 6 環境出力 ? 無電圧リレー接点 (c接点) AC/DC30V・0.25A以下
9 / 10 タンパー出力 ? 無電圧接点 (b接点) AC/DC30V・0.1A以下

推奨配線距離 (1台接続時)

使用電線サイズ DC12V使用時 DC24V使用時
単線 φ0.65mm 500m 3,800m
単線 φ0.90mm 1,000m 7,300m
より線 0.5mm? 800m 5,800m
より線 1.25mm? 2,000m 14,500m

トラブルシューティング

現象 推定原因 処置
表示灯が点灯しない 電源未投入、配線断線、スイッチ設定が「停止」 電源電圧確認、配線修理、スイッチ切替
遮断しても発報しない 反射物による回り込み入光、4段同時遮断していない 反射物を取り除く、光軸の再確認
アラーム灯が消えない 光軸のズレ、カバーの極端な汚れ、障害物 光軸再調整、カバー清掃、障害物除去
断続的に発報する 取付ガタ、電圧変動、樹木の揺れ、光軸未調整 ポールの補強、安定電源の確保、剪定、精密調整

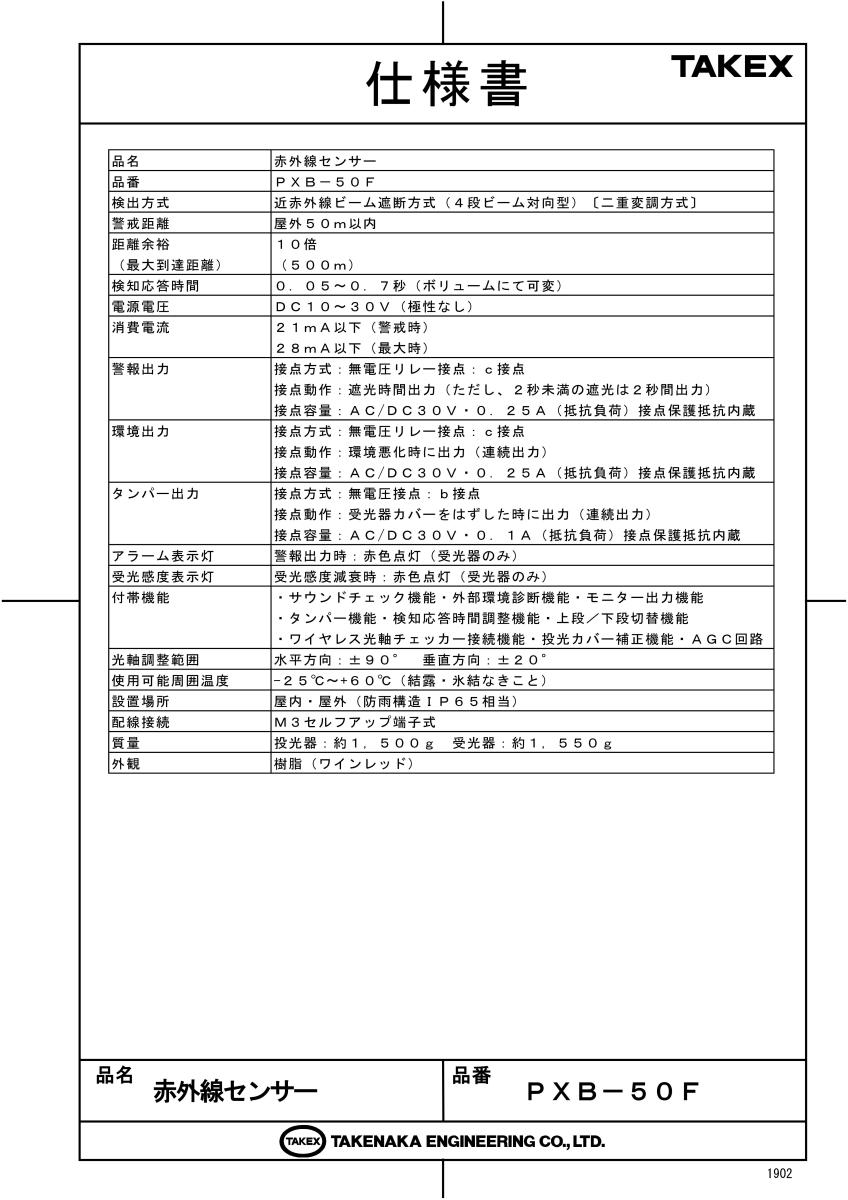

製品仕様

項目 内容
品名赤外線センサー
品番PXB-50F
検出方式近赤外線ビーム遮断方式（4段ビーム対向型）〔二重変調方式〕
警戒距離屋外50m以内
距離余裕（最大到達距離）10倍（500m）
検知応答時間0.05?0.7秒（ボリュームにて可変）
電源電圧DC10?30V（極性なし）
消費電流21mA以下（警戒時） 28mA以下（最大時）
警報出力接点方式：無電圧リレー接点：c接点
接点動作：遮光時間出力（ただし、2秒未満の遮光は2秒間出力）
接点容量：AC/DC30V・0.25A（抵抗負荷）接点保護抵抗内蔵
環境出力接点方式：無電圧リレー接点：c接点
接点動作：環境悪化時に出力（連続出力）
接点容量：AC/DC30V・0.25A（抵抗負荷）接点保護抵抗内蔵
タンパー出力接点方式：無電圧接点：b接点
接点動作：受光器カバーをはずした時に出力（連続出力）
接点容量：AC/DC30V・0.1A（抵抗負荷）接点保護抵抗内蔵
アラーム表示灯警報出力時：赤色点灯（受光器のみ）
受光感度表示灯受光感度減衰時：赤色点灯（受光器のみ）
付帯機能サウンドチェック機能、外部環境診断機能、モニター出力機能、タンパー機能、検知応答時間調整機能、上段／下段切替機能、ワイヤレス光軸チェッカー接続機能、投光カバー補正機能、AGC回路
光軸調整範囲水平方向：±90° 垂直方向：±20°
使用可能周囲温度?25℃?＋60℃（結露・氷結なきこと）
設置場所屋内・屋外（防雨構造IP65相当）
配線接続M3セルフアップ端子式
質量投光器：約1,500g 受光器：約1,550g
外観樹脂（ワインレッド）

FAQ

Q：屋外での警戒距離は最大何メートルですか？ A：屋外50m以内となります。距離余裕は10倍（500m）確保されています。
Q：鳥や落ち葉で誤動作しませんか？ A：4段のビームを同時に遮断しない限り発報しない「4段ビーム同時遮断方式」を採用しており、小動物や飛来物による誤動作を最小限に抑えています。
Q：太陽光による誤作動対策はされていますか？ A：独自の「二重変調方式」を採用しており、太陽光や車のヘッドライトなどの外乱光とセンサー信号を高度に識別し、誤報を防止します。
Q：霧や豪雨の際でも動作しますか？ A：感度余裕100倍、距離余裕10倍のハイパワービームを採用しているため、視界の悪い環境下でも安定した運用が可能です。
Q：電源電圧は何Vに対応していますか？ A：DC10Vから30Vまで対応しています。無極性（極性なし）のため施工も容易です。
Q：検知応答時間は変更できますか？ A：ボリューム調整により、0.05秒から0.7秒の間で可変できます。
Q：環境出力とはどのような機能ですか？ A：濃霧や豪雨などで受光レベルが長時間低下し、誤報の恐れがある場合に警報とは別の「環境出力」接点を送信する機能です。
Q：雨のかかる屋外に設置できますか？ A：はい、IP65相当の防雨構造（防塵・防滴・防虫設計）ですので、屋外設置が可能です。
Q：一人で光軸調整は可能ですか？ A：可能です。受光量に応じて音が変化するサウンドチェック機能により、耳で確認しながら最適な調整が行えます。
Q：雷対策はされていますか？ A：誘導雷による被害を低減するため、耐サージ性能を強化した雷対策強化設計となっています。
