赤外線センサー 近赤外線ビーム遮断方式(4段ビーム同時遮断方式) 屋外50m TAKEX 竹中エンジニアリング [PXB-50HFA]

赤外線センサー 近赤外線ビーム遮断方式(4段ビーム同時遮断方式) 屋外50m TAKEX 竹中エンジニアリング [PXB-50HFA]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線センサー 屋外50m 4段ビーム IP65相当

PXB-50HFA 赤外線センサー 近赤外線ビーム遮断方式(4段ビーム同時遮断方式) 屋外50m

PXB-50HFAは、屋外50mの警戒距離を持つ、対向型赤外線センサーのハイグレードモデルです。独自の二重変調方式と4段ハイパワービームを組み合わせることで、太陽光や悪天候による誤作動を極限まで抑え、法人施設の境界監視や重要箇所のセキュリティに最高レベルの信頼性を提供します。

  • 型番： PXB-50HFA
  • 製品名： 赤外線センサー 近赤外線ビーム遮断方式
  • 方式 / カテゴリ： 4段ビーム対向型（二重変調方式）
  • 警戒距離： 屋外50m以内（最大到達距離500m）
  • 設置場所： 屋内・屋外（防雨構造 IP65相当）
  • 電源電圧： DC 10V 〜 30V（無極性）

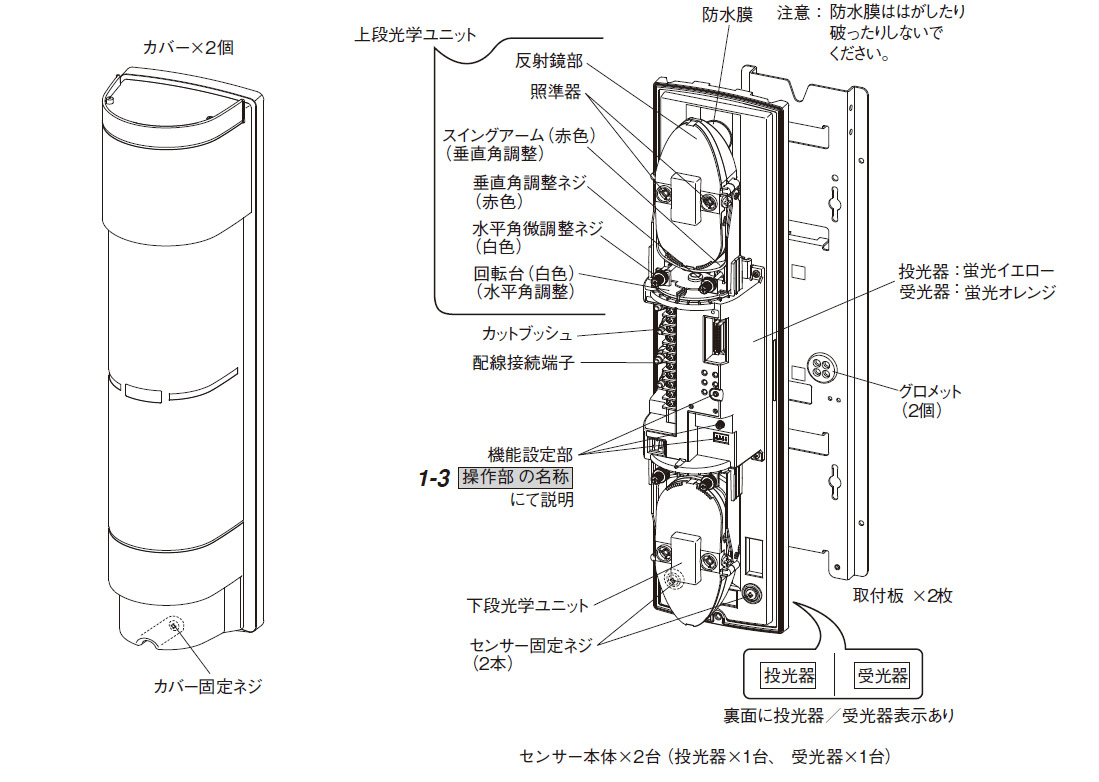

赤外線センサー PXB-50HFA

資料ダウンロード

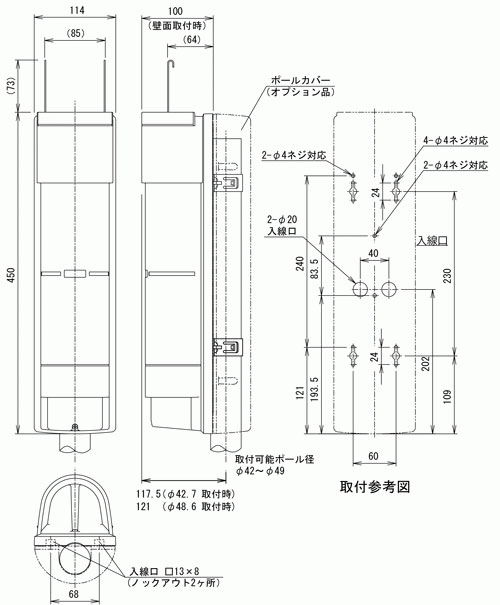

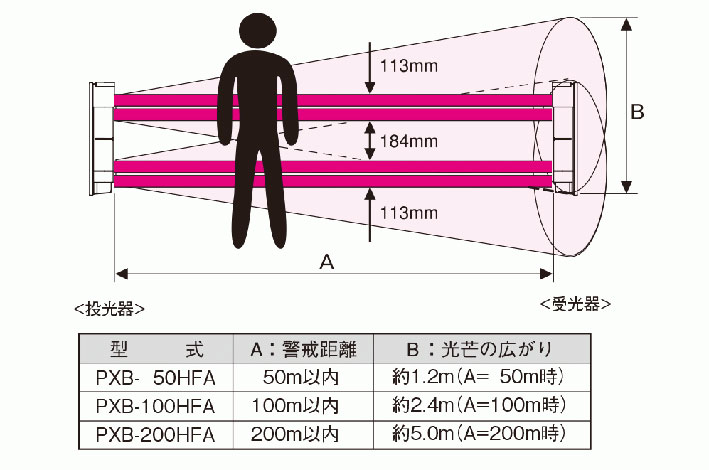

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場・倉庫の敷地外周警戒
  • 重要施設の侵入検知システム
  • 資材置き場のセキュリティ向上
  • 悪天候が予想される屋外環境での運用

導入前に確認したいポイント

  • 警戒ラインに揺れる樹木や障害物がないか
  • 壁面反射による「回り込み」の懸念はないか
  • DC10V〜30Vの電源確保が可能か
  • 設置高さ（推奨0.7m〜1.0m）の確保

特長

二重変調方式による圧倒的な外乱光耐性

TAKEX独自の二重変調方式を採用。太陽光や車のヘッドライトなど、最大5万ルクスの激しい照度変化下でも、赤外線ビームを的確に識別します。これにより、屋外設置において最も課題となる光による誤作動を最小限に抑えています。

4段ハイパワービームとワイドピッチ設計

上下4段のビームを同時に遮断した際のみ警報を出力する方式です。感度余裕100倍、距離余裕10倍（到達距離500m）という圧倒的なパワーを確保。霧、雪、豪雨などの視界不良時でも安定した警戒を維持します。また、ビームの天地寸法を拡大したワイドピッチ設計により、鳥や落ち葉などの飛来物による誤作動を大幅に低減しました。

省エネ・グリーン設計と雷対策の強化

消費電流を従来比50%以下に低減。長距離配線時でも配線材のコストを削減可能です。また、耐サージ性能を従来比約10倍に強化し、誘導雷による故障リスクを大幅に軽減しています。RoHS指令にも準拠した環境配慮型製品です。

選定時に評価したい強み

  • オートゲインロック： 設置環境に合わせて最適な感度余裕を自動設定し、電子音で確認可能。
  • ダブルリング照準機構： 光軸調整時の視認性が向上し、施工時間を大幅に短縮。
  • プログラマブルAGC： 悪天候時に自動で受光感度をアップし、不必要な発報を防止。
  • ターゲットカラー： 内部成型に視認性の高い色を採用し、遠方からの点検を容易に。

施工・設置ガイド

本製品の性能を最大限に発揮するため、以下のガイドラインに基づいた施工を推奨します。

確認項目 設計・施工上の推奨事項
設置高さ 地上からセンサー中央まで 0.7m 〜 1.0m を推奨。
光軸調整範囲 水平方向：±90°、垂直方向：±20°。微調整ネジで精密な追い込みが可能。
反射対策 壁面や地面に近い場所では赤外線が反射する「回り込み」に注意し、十分な離隔を確保。
状態確認 モニター出力ジャックにテスターを接続し、DC 2.5V 以上を確保するのが最適。

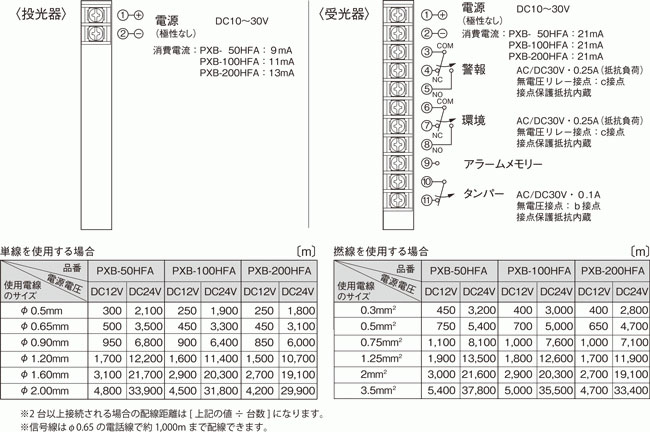

推奨配線距離

使用電線サイズ DC 12V 給電時 DC 24V 給電時
Φ0.65mm 300 m 2,100 m
Φ0.90mm 950 m 6,800 m
0.5 mm? 750 m 5,400 m
1.25 mm? 1,900 m 13,500 m

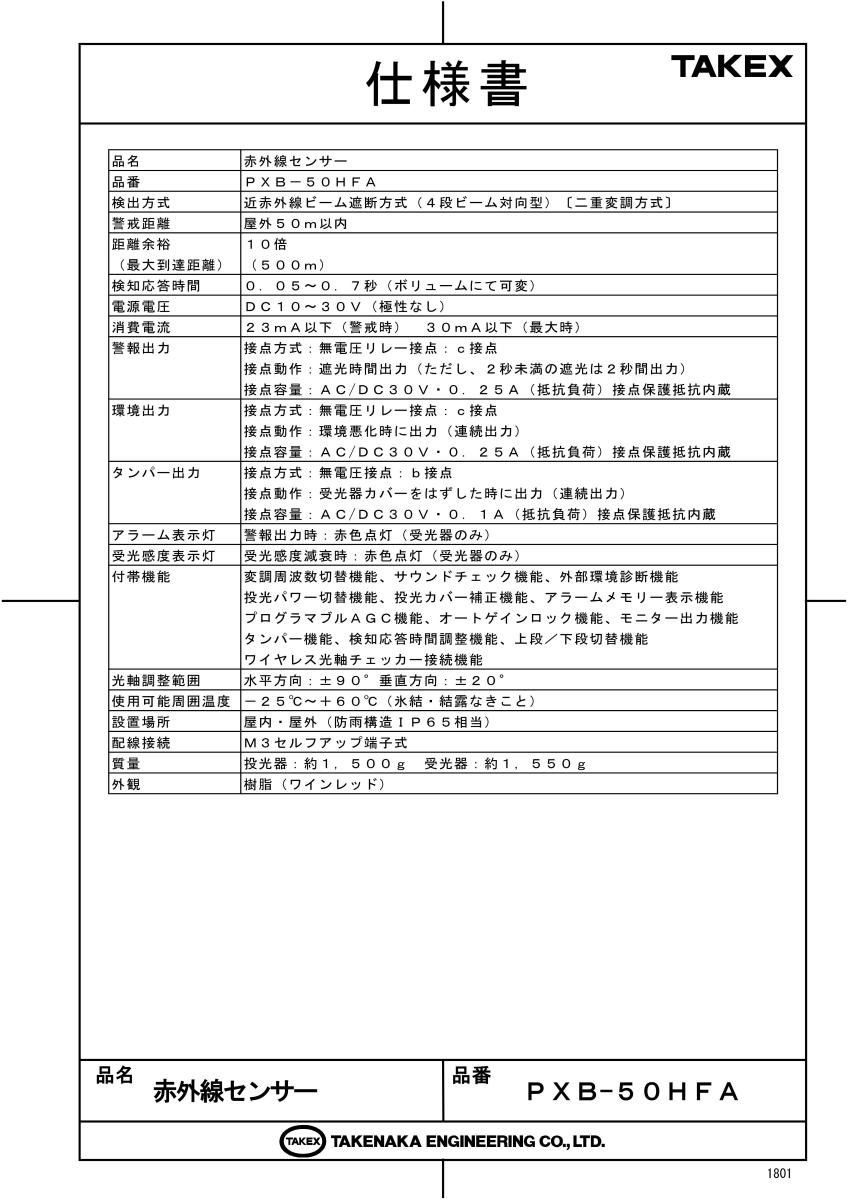

製品仕様

項目 内容
品名赤外線センサー
品番PXB-50HFA
検出方式近赤外線ビーム遮断方式（4段ビーム対向型）〔二重変調方式〕
警戒距離屋外50m以内
距離余裕10倍（500m）
検知応答時間0.05?0.7秒（ボリュームにて可変）
電源電圧DC10?30V（極性なし）
消費電流23mA以下（警戒時） 30mA以下（最大時）
警報出力無電圧リレー接点 c接点（AC/DC30V・0.25A）
環境出力無電圧リレー接点 c接点（AC/DC30V・0.25A）
タンパー出力無電圧接点 b接点（AC/DC30V・0.1A）
光軸調整範囲水平方向：±90° 垂直方向：±20°
使用環境温度?25℃?＋60℃（氷結・結露なきこと）
保護構造IP65相当（屋内・屋外共用）
質量投光器：約1,500g 受光器：約1,550g
外観材質樹脂（ワインレッド）

FAQ

Q：直射日光が当たる場所でも使用できますか？ A：はい、独自の二重変調方式を採用しているため、5万ルクスの照度変化（直射日光や車のヘッドライト等）の影響を受けずに安定して動作します。
Q：鳥や落ち葉で誤作動しませんか？ A：4段のビームを同時に遮断した時のみ検知する方式に加え、ビームのピッチを広く設定しているため、小さな飛来物による誤作動を大幅に抑えています。
Q：悪天候時の検知性能はどうですか？ A：プログラマブルAGC機能により、霧や豪雨などで受光量が低下した際に自動で感度をアップし、誤作動を防止します。
Q：光軸調整が正しくできたか確認する方法は？ A：サウンドチェック機能による音の高さや、受光器のモニター出力電圧（DC2.5V以上推奨）で精密な確認が可能です。
Q：電源に極性はありますか？ A：いいえ、DC10V〜30Vの範囲で無極性のため、施工時の誤配線リスクを軽減できます。
Q：複数のセンサーを近くで使うと干渉しませんか？ A：4段階の変調周波数（チャンネル）切替機能を搭載しているため、チャンネルを分けることで相互干渉を防止できます。
Q：検知応答時間は変更できますか？ A：0.05秒（高速走行）から0.7秒（低速歩行）まで、現場の環境に合わせてボリュームで調整可能です。
Q：アラームメモリーとはどのような機能ですか？ A：複数のセンサーを設置している場合に、どのセンサーが発報したかをLEDの点灯状態で特定できる機能です。
Q：ポールへの取り付けは可能ですか？ A：はい、Φ42mm〜Φ49mmのポールに適合するアタッチメントが付属しています。
Q：雷に対する保護はありますか？ A：はい、耐サージ性能を強化しており、誘導雷による故障リスクを大幅に低減しています（当社従来比10倍）。
