非接触式温度監視カメラシステム [SAHD-150]

非接触式温度監視カメラシステム [SAHD-150]

販売価格: 会員のみ販売

商品詳細

スクリーニング 非接触温度検知 オールインワン 屋内用

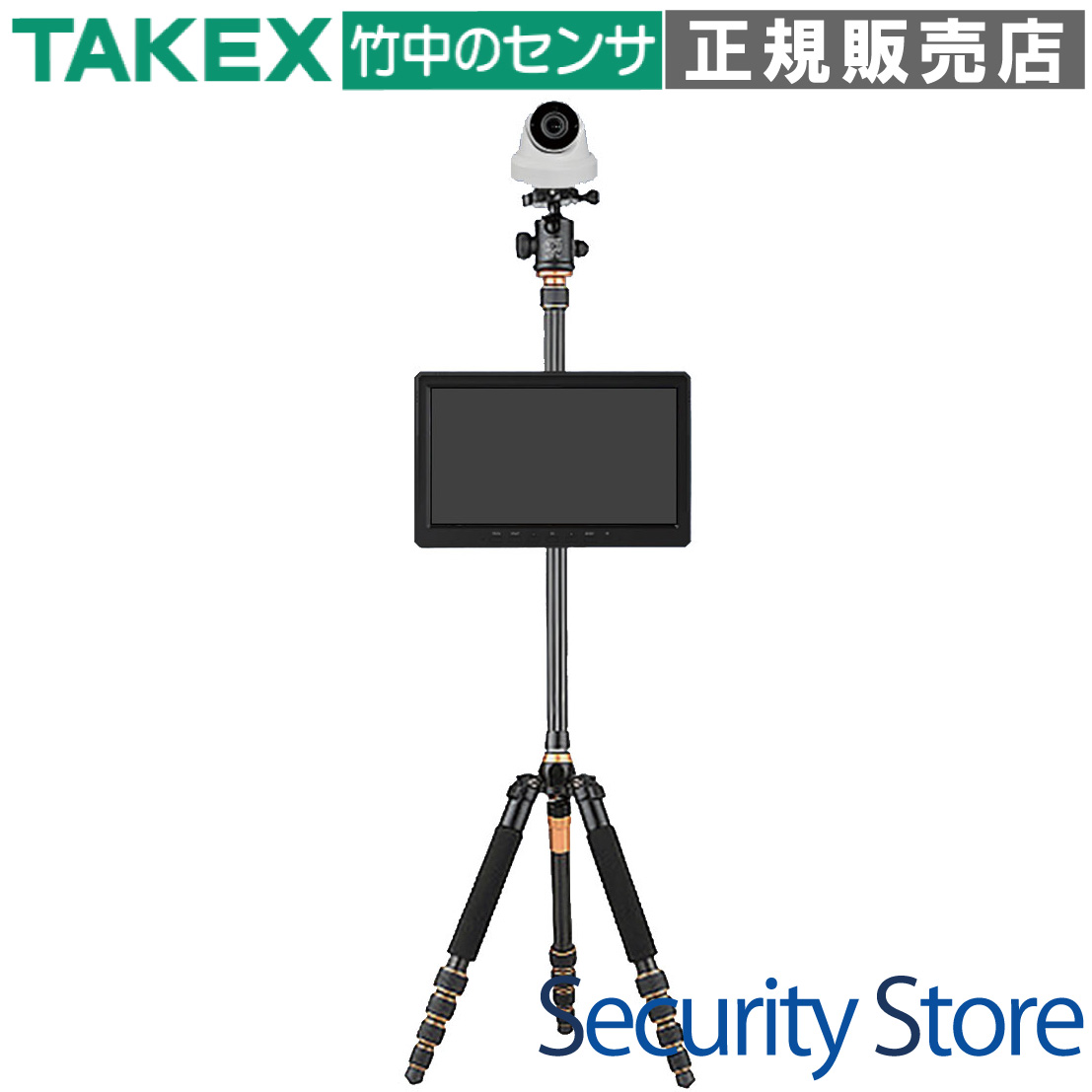

SAHD-150 非接触式温度監視カメラシステム

SAHD-150は、高解像度カメラ、2種類の液晶モニター、三脚、録画用SDカードまでをパッケージ化した、導入後すぐに運用可能な非接触式温度監視システムです。

対象者と接触することなく、約3秒という短時間で表面温度を測定。オフィス、店舗、イベント会場などの入口での一次スクリーニングに最適です。大型モニターへの出力にも対応しており、視認性の高い運用を実現します。

  • 型番： SAHD-150
  • 製品名： 非接触式温度監視カメラシステム
  • 構成： カメラ・モニター2種・三脚・SDカード・変換器・ケーブル一式
  • 主な用途： 入口での表面温度スクリーニング、来場者管理
  • 測定精度： ±0.3℃（推奨環境下）
  • 設置場所： 屋内専用

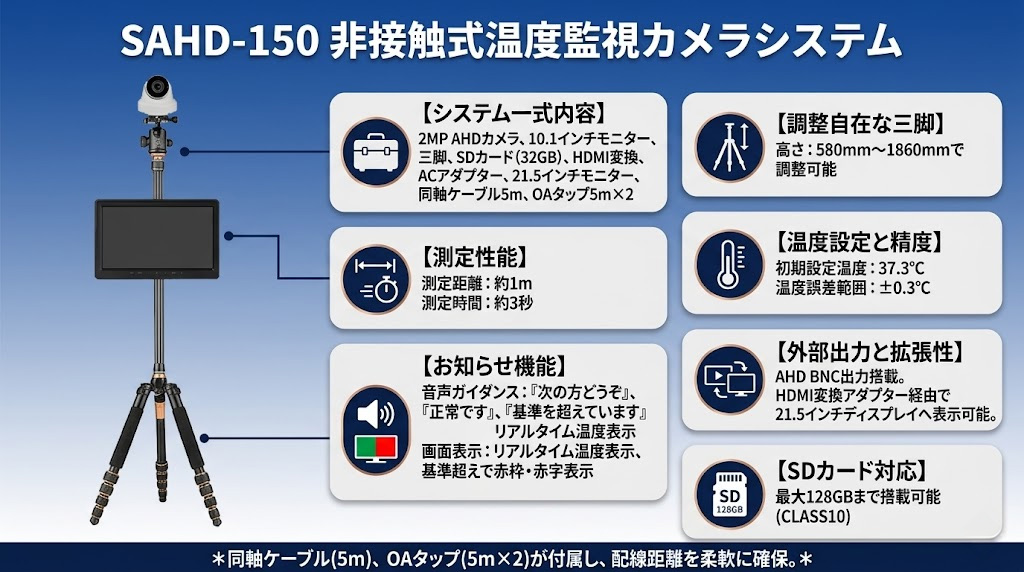

SAHD-150 非接触式温度監視カメラシステム

資料ダウンロード

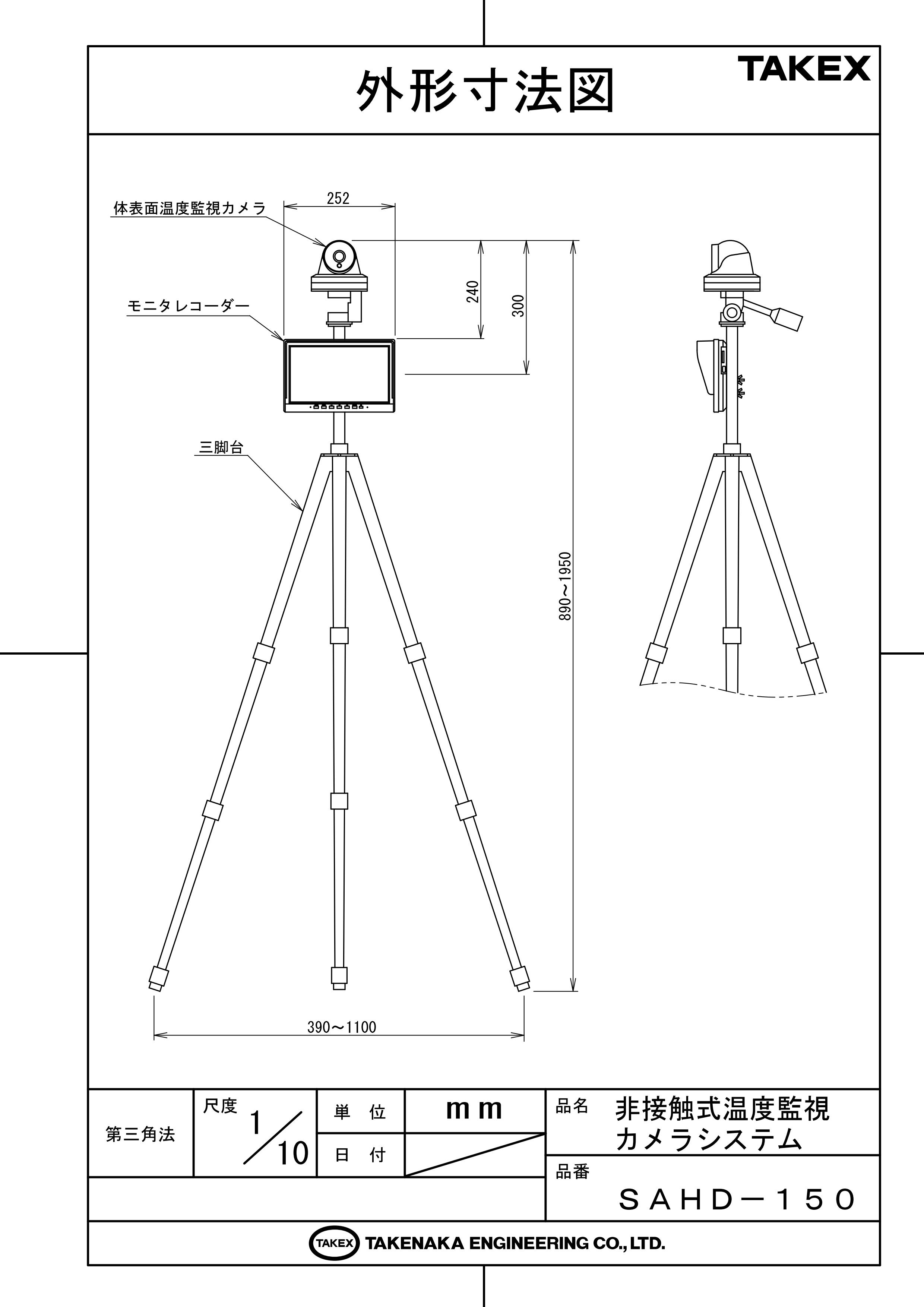

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィス・事業所の受付・入口
  • 店舗・商業施設の入店ゲート
  • 展示会・セミナー等のイベント会場
  • 病院・介護施設の面会受付

導入前に確認したいポイント

  • 屋内専用です（屋外・直射日光下は不可）
  • 測定推奨室温は25℃前後です
  • 背景に熱源（エアコン・窓等）がないこと
  • 1名ずつの通行動線が確保できるか

特長

1. 導入が容易なフルセット・パッケージ

2MP AHDカラーカメラ、10.1インチモニター、さらに21.5インチの大型ディスプレイ、専用三脚、SDカードから接続ケーブルに至るまで、運用に必要な機材がすべて揃っています。個別機材の選定や相性確認の手間がなく、届いたその日からスクリーニングを開始できます。

2. 非接触かつ高速な表面温度測定

カメラから約1.0m離れた位置で、約3秒という短時間で測定を完了します。直接接触する必要がないため、測定スタッフの感染リスク低減と、待機列の混雑緩和を同時に実現します。測定誤差は±0.3℃と高精度です。

3. 音声と画面表示による分かりやすい通知機能

測定結果はスピーカーからの音声ガイダンス（「正常です」「基準を超えています」など）と、モニター上の色表示で即座にお知らせします。基準値を超えた際は画面に赤枠が表示されるため、現場スタッフが瞬時に状況を判断できます。

4. 設置場所を選ばない無段階調整三脚

付属の三脚は580mmから1860mmの間で高さを自在に調整可能です。子供から大人まで、対象者の属性に合わせてカメラ位置を最適化できるため、スムーズな顔認識と正確な測定をサポートします。

5. デュアルモニター出力による高い視認性

手元の10.1インチモニターだけでなく、付属の変換ユニットを経由して21.5インチの大型ディスプレイにも映像を映し出せます。対象者自身への結果表示と、離れた場所にいる管理者による監視を同時に行うことが可能です。

6. SDカードへの自動記録・防犯カメラ機能

付属の32GB SDカード（最大128GB対応）に映像を記録できます。H.264形式での録画に対応しており、スクリーニング時のエビデンス確保や、簡易的な防犯カメラとしても機能します。スーパーキャパシタ搭載により、不意の停電時も設定保持が可能です。

7. 現場に合わせた高度なキャリブレーション機能

内部のOSDメニューから、設置環境の温度（室温）に合わせた温度補正（CAL_OFST）が可能です。また、アラーム閾値も37.3℃（初期値）から現場の運用ルールに合わせて変更できるため、季節や環境の変化に柔軟に対応します。

8. ソニー製IMX335イメージセンサー採用

低照度下でもノイズの少ない鮮明な映像を捉えるIMX335センサーを搭載。2MPの高解像度により、被写体の顔を的確に捉え、アルゴリズムによる正確な温度算出を支えます。

選定時に評価したい強み

  • 充実の同梱品： モニター2枚、三脚、変換機、5mケーブル、OAタップまで完備
  • 確かな精度： ±0.3℃の誤差範囲と環境に応じた補正機能を搭載
  • 運用性： 音声ガイダンスによる自動案内で運営スタッフの負担を軽減
  • 汎用性： BNC出力を持ち、レコーダーや外部モニターへの拡張も容易

施工・設置ガイド

本システムは「表面温度」を測定する精密機器です。以下の設置条件を遵守することで、測定精度の安定化を図れます。

確認項目 最適な設置・運用方法
背景環境 背景にエアコン吹き出し口、窓、白熱灯などの熱源がない無地の壁面を選定してください。
測定距離 カメラ正面から約1.0mの位置を計測位置として指定してください。
順応時間 外気温が極端に低い・高い場合、入室直後は表面温度が安定しません。数分待機後の計測を推奨します。
誘導動線 複数人が同時に映ると誤認の原因となります。1名ずつ横並びで進入するようテープ等で誘導してください。

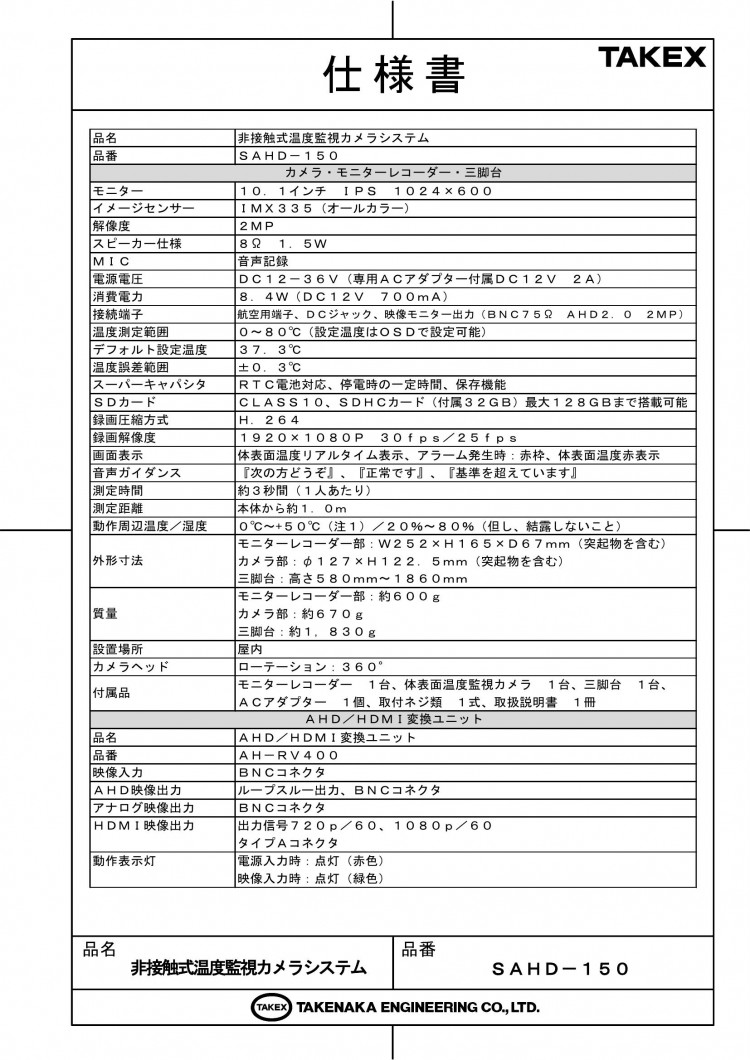

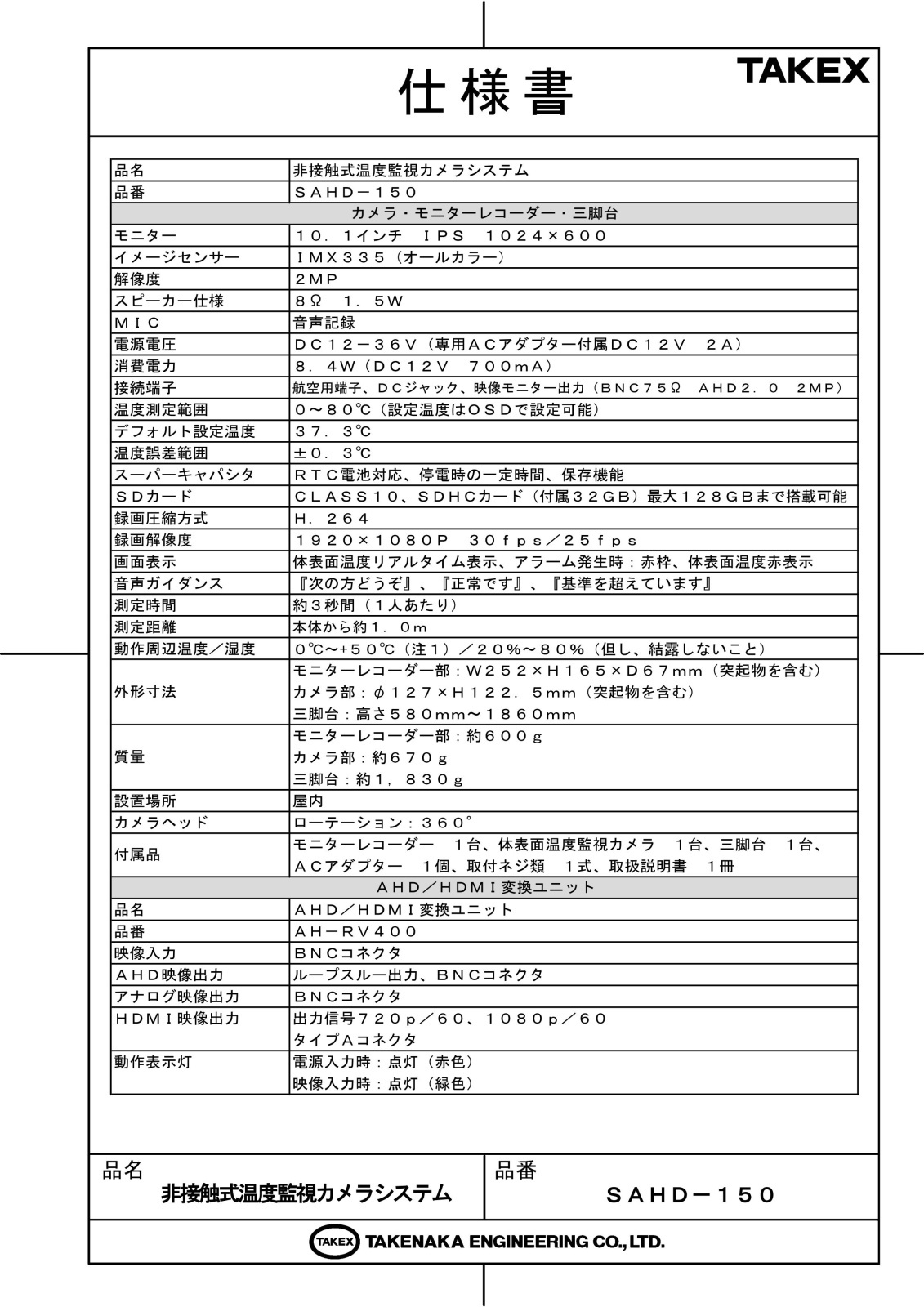

製品仕様

カメラ・モニターレコーダー・三脚台

項目 内容
品名 / 品番非接触式温度監視カメラシステム / SAHD-150
モニター10.1インチ IPS 1024×600
イメージセンサーIMX335（オールカラー） / 解像度 2MP
スピーカー / MIC8Ω 1.5W / 音声記録対応
電源電圧DC12-36V（専用ACアダプター付属 DC12V 2A）
消費電力8.4W (DC12V 700mA)
接続端子航空用端子、DCジャック、映像モニター出力 (BNC75Ω AHD2.0 2MP)
温度測定範囲 / 誤差0〜80℃ / ±0.3℃（推奨環境下）
デフォルト設定温度37.3℃（OSDにて変更可能）
SDカードCLASS10、SDHC付属32GB（最大128GBまで対応）
録画圧縮 / 解像度H.264 / 1920×1080P 30fps／25fps
表示・ガイダンスリアルタイム温度表示、アラーム時赤枠点滅、音声ガイダンス機能
測定時間 / 距離約3秒間（1人あたり） / 本体から約1.0m
外形寸法モニター：W252×H165×D67mm / カメラ：φ127×H122.5mm / 三脚：580〜1860mm
質量モニター：約600g / カメラ：約670g / 三脚：約1,830g

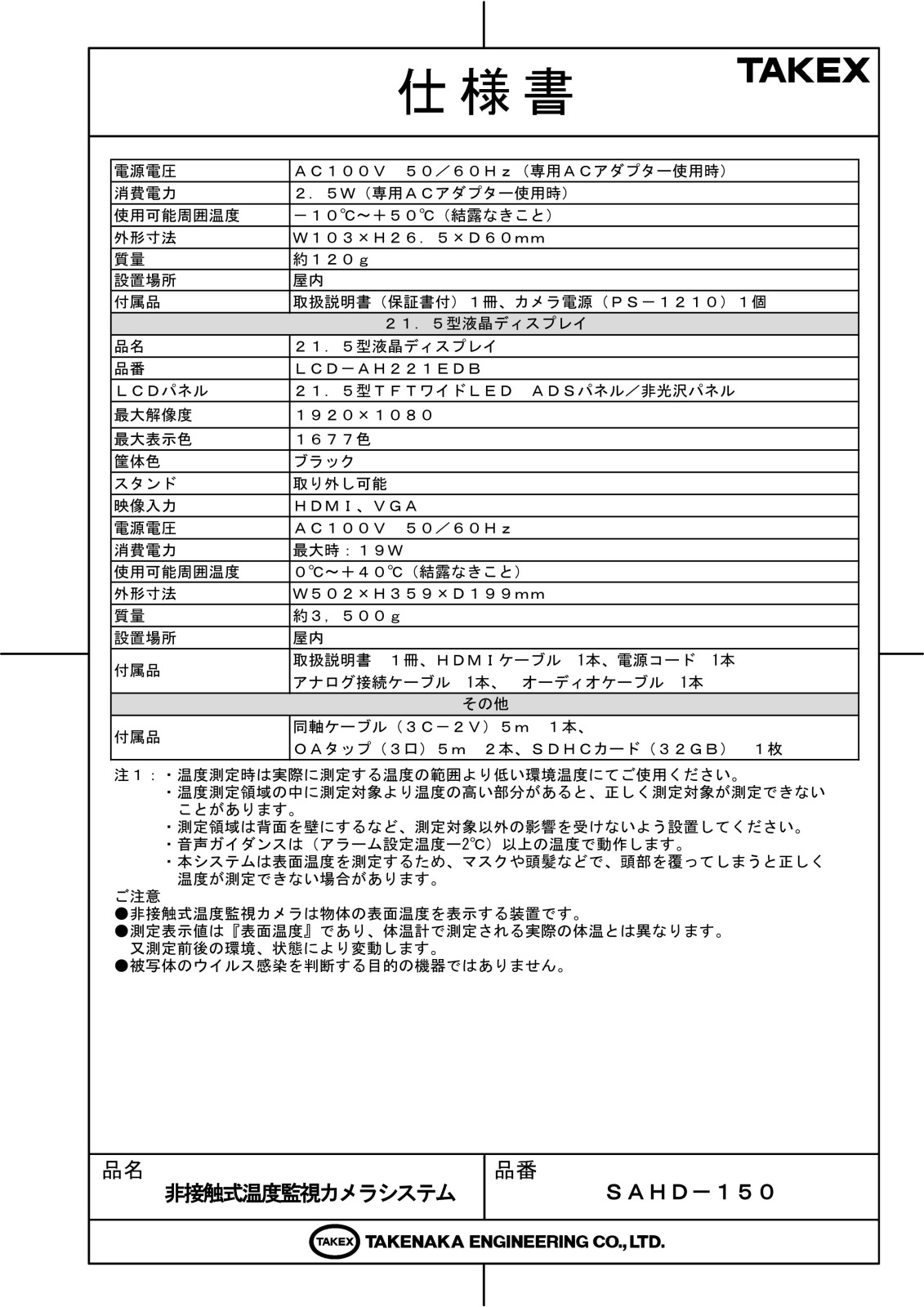

AHD／HDMI変換ユニット (AH-RV400)

項目 内容
映像入力 / 出力BNCコネクタ入力 / HDMI出力 (720p/60, 1080p/60)、BNCループスルー
電源電圧 / 消費電力AC100V (専用アダプター使用) / 2.5W
外形寸法 / 質量W103×H26.5×D60mm / 約120g

21.5型液晶ディスプレイ (LCD-AH221EDB)

項目 内容
パネル種類21.5型TFTワイドLED ADS非光沢パネル (1920×1080)
映像入力 / 電源HDMI、VGA / AC100V 50/60Hz
消費電力 / 質量最大19W / 約3,500g

FAQ

Q：この製品は医療用体温計として使えますか？ A：いいえ、本製品は「表面温度」を測定する装置であり、薬機法で定められた「体温計」ではありません。あくまで入口での一時的なスクリーニング用途としてご使用ください。
Q：屋外で使用することは可能ですか？ A：いいえ、屋内専用です。外気温の変化、直射日光、風雨などはセンサーの故障や測定誤差の大きな要因となるため、必ず安定した室内環境（推奨25℃）でご使用ください。
Q：マスクを着用していても測定できますか？ A：はい、顔認識および測定は可能ですが、前髪やマスクで顔の露出が少ない場合、正しく測定できないことがあります。額が露出した状態での計測が最も正確です。
Q：冬場に外から入ってきた直後の人を正確に測れますか？ A：外気で顔表面が冷え切っている場合、実体温より低く表示されることがあります。室内温度に数分順応してから測定するか、OSD設定でオフセット調整を行ってください。
Q：音声ガイダンスを消すことはできますか？ A：本製品の音声ガイダンスは、アラーム設定温度からマイナス2℃以上の温度を検知した際に自動で動作する仕様となっており、完全にオフにすることは推奨されません。
Q：SDカードは何時間くらい録画できますか？ A：付属の32GBカードを使用した場合、1080P/30fps設定で約8時間の連続録画が可能です。容量がいっぱいになると古いデータから上書きされます。
Q：背景にエアコンの風が当たっていても大丈夫ですか？ A：エアコンの熱風や冷風、窓からの直射日光が画角内に入ると、センサーが誤動作したり精度が低下したりする原因となります。これらを避けた無地の壁面を背景に設置してください。
Q：複数人を同時に測定できますか？ A：いいえ、本システムは1名ずつの静止測定を前提としています。複数人が同時に画面に入ると測定対象を誤認する可能性があるため、1名ずつ誘導してください。
Q：SDカードの定期的なメンテナンスは必要ですか？ A：録画の安定性を保つため、週に1回程度の本体メニューからのSDカードフォーマットを強く推奨しています。
Q：測定距離はどのくらいが適正ですか？ A：カメラ本体から約1.0mの位置が最も精度が高くなるよう設計されています。地面にマーキング等を行い、立ち位置を固定することを推奨します。
