8ch AHDカメラ電源 TAKEX 竹中エンジニアリング [VPS-618AH]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング） AHDカメラ電源電源重畳方式 8チャンネルワンケーブル

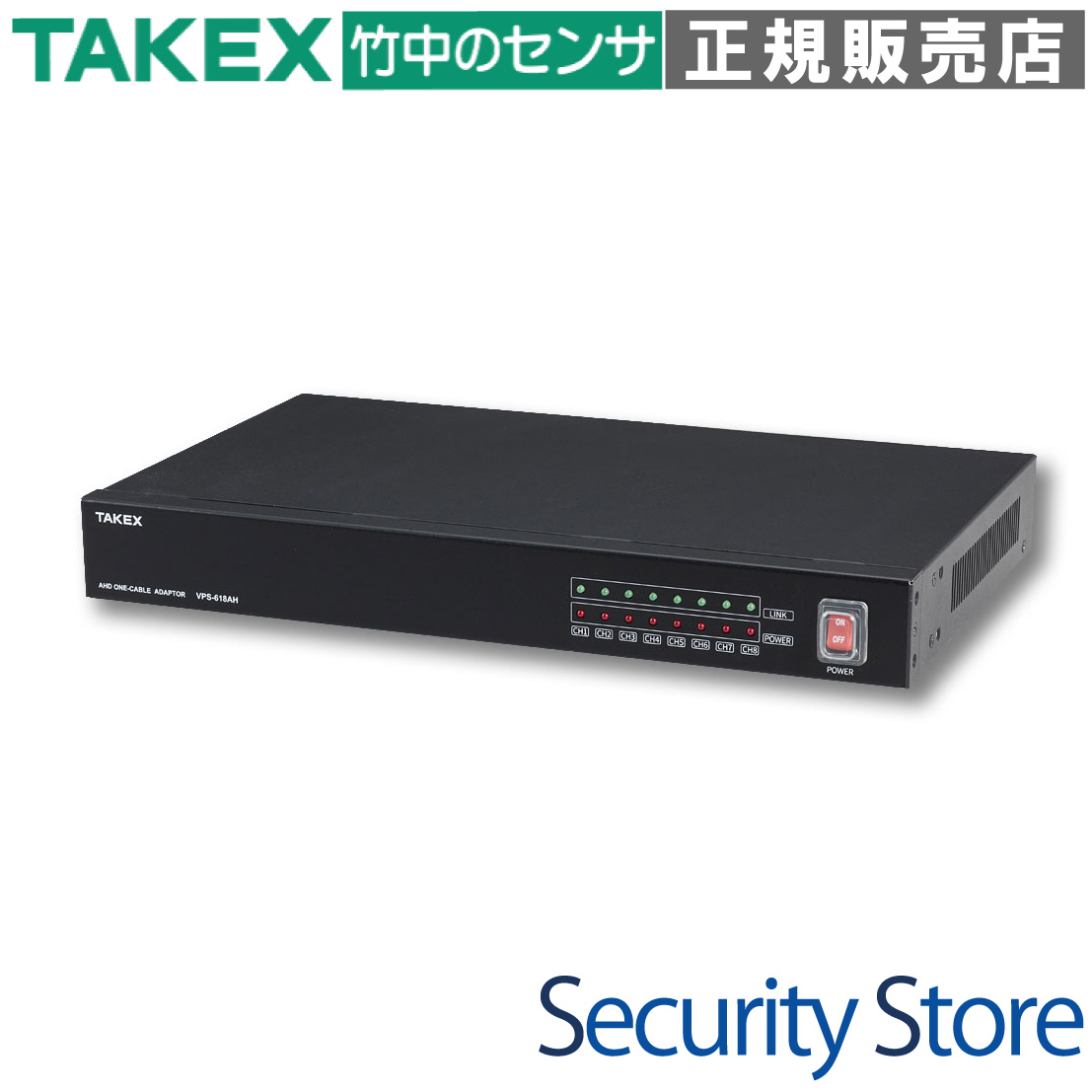

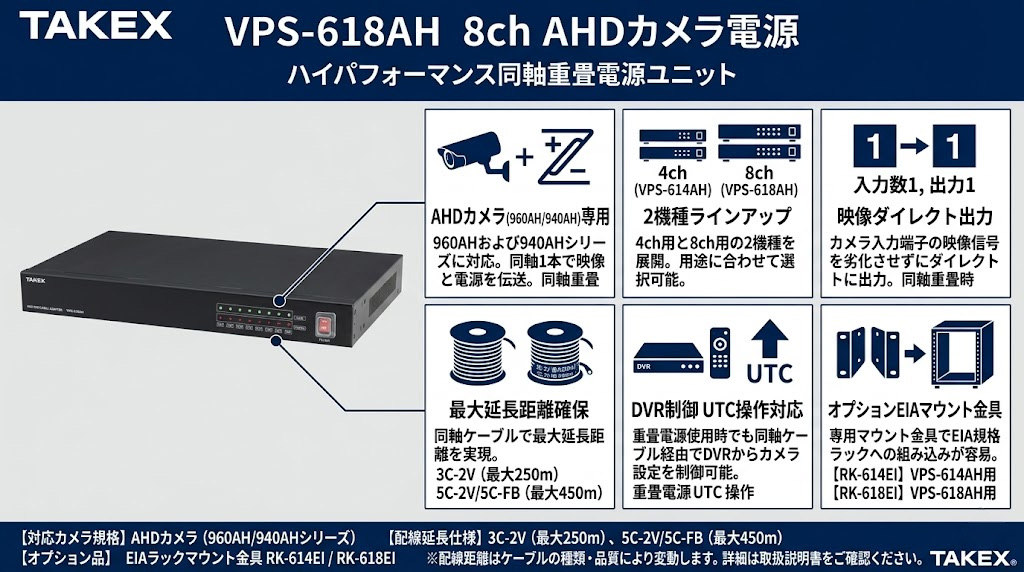

VPS-618AH 8ch AHDカメラ電源

同軸ケーブル1本で「映像伝送」と「カメラ電源供給」を同時に実現する、8チャンネル対応の高機能AHDカメラ重畳電源ユニットです。

施工コストを大幅に削減できるワンケーブル方式を採用し、AHD信号だけでなく従来のアナログ信号（CVBS）にも対応。最大450mの長距離伝送を可能にしながら、UTC制御による遠隔画質調整もサポートしており、法人向けの高度な監視システム構築に最適です。

型番： VPS-618AH
製品名： 8ch AHDカメラ電源
方式： 同軸重畳（ワンケーブル）方式
主な用途： AHDカメラシステム、リプレイス工事の簡略化
接続チャンネル数： 8入力 / 8出力
最大伝送距離： 5C-2V/5C-FB使用時最大450m

資料ダウンロード

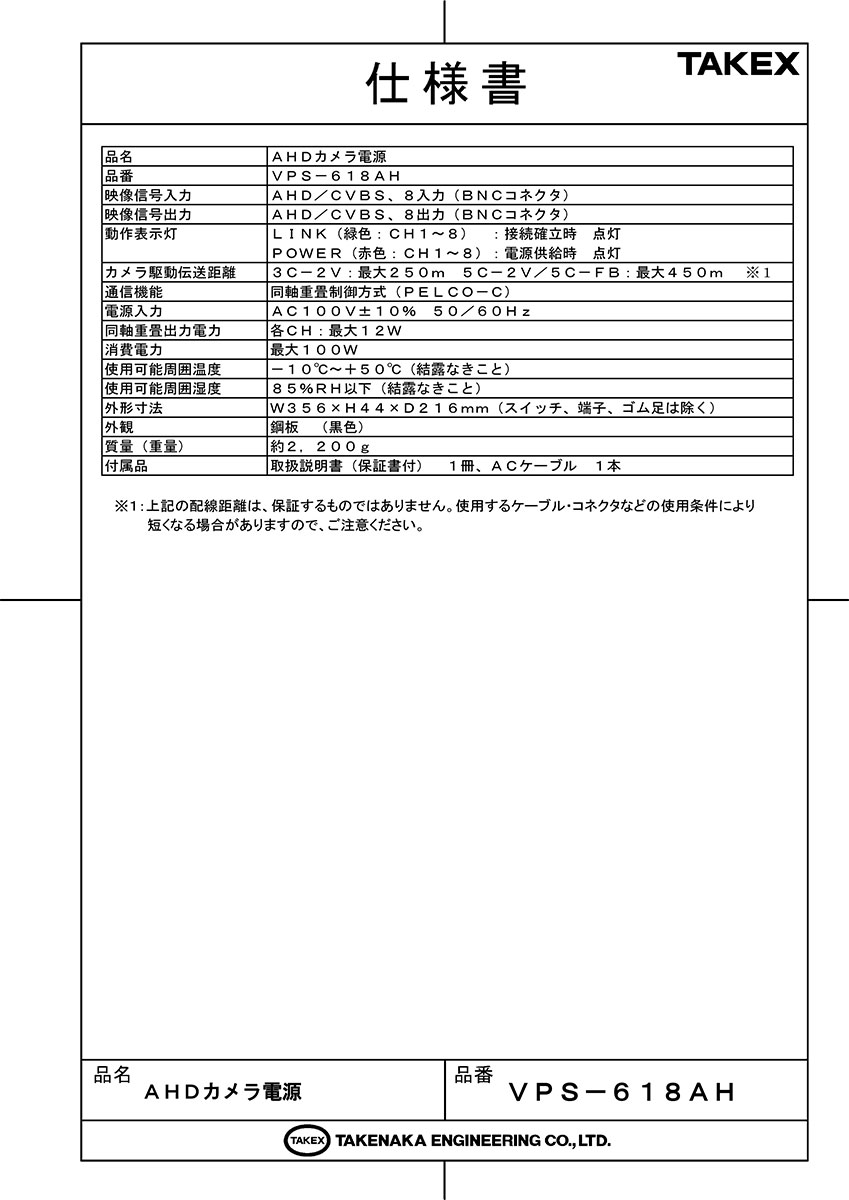

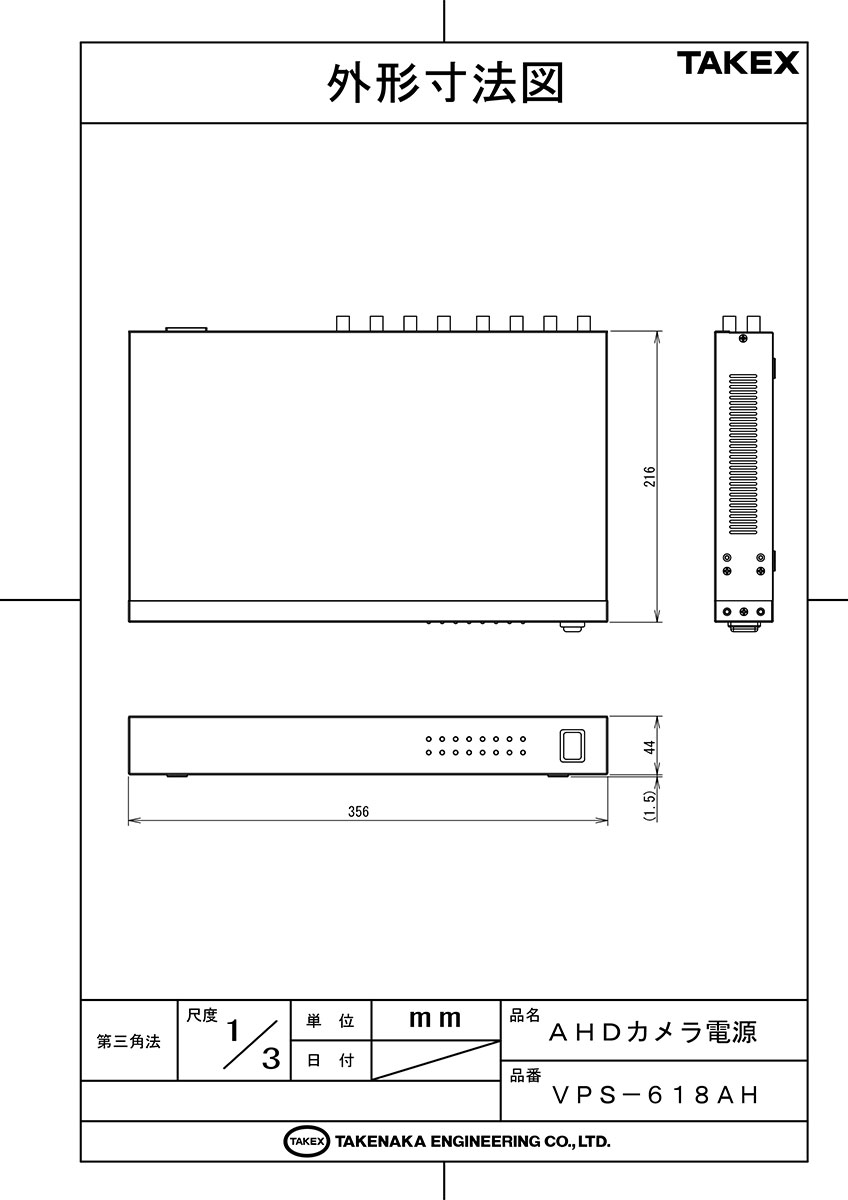

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

電源確保が難しい屋外や高所へのカメラ設置
既存の同軸配線を活用したAHD高画質化工事
配線本数を減らして施工コストを抑えたい現場
8台までのAHDカメラを一括管理するシステム
レコーダー側からカメラ設定を行いたい運用環境

導入前に確認したいポイント

TAKEX製の指定AHDワンケーブルカメラ専用です
他社製カメラとの接続は動作保証対象外となります
3C-2Vケーブル使用時は伝送距離が250mに制限されます
カメラと本機の間に分配器などを割り込ませないでください
EIAラックマウントには専用金具（別売）が必要です

特長

ワンケーブル（電源重畳）伝送テクノロジー

同軸ケーブル1本（75Ω）の芯線を利用し、DC駆動電圧と高周波の映像信号を同時に伝送します。カメラ付近での電源工事が不要になるため、施工負荷を劇的に簡略化。各チャンネル最大12Wの高出力に対応し、安定したシステム運用を支えます。

同軸重畳制御（UTC）による遠隔カメラ調整

PELCO-Cプロトコルに準拠したUTC機能を搭載。対応するレコーダーを使用することで、同軸ケーブルを通じてレコーダー側からカメラのOSDメニューを操作できます。高所にあるカメラ本体を直接操作することなく、地上でモニターを確認しながら画質調整が可能です。

AHD/CVBS マルチフォーマットへの自動対応

高画質なAHD信号だけでなく、従来のアナログ（CVBS）信号にも自動で対応します。既存のアナログカメラシステムからのリプレイスにおいても、インフラである同軸ケーブルをそのまま流用しながら、段階的な高画質化をシームレスに実現できます。

長距離伝送対応（最大450m）

内部の優れた信号補正回路により、5C-2Vまたは5C-FBケーブル使用時に最大450mの長距離伝送が可能です。広大な敷地を持つ工場や倉庫、駐車場などの施設においても、中継器なしで安定した映像品質を維持します。

独立したステータス表示LED（LINK/POWER）

フロントパネルには各チャンネルごとに独立した「LINK（緑）」と「POWER（赤）」のLEDを配置。カメラへの電源供給状態と映像信号の確立状態を一目で判別できるため、設置時の確認作業やメンテナンス時の切り分けが極めてスムーズに行えます。

高度な自己保護回路と誤接続防止機能

ショートや異常電圧を検知した際に電力供給を遮断する保護ロジックを搭載。特に「誤接続防止回路」により、通電中の抜き差しやショートを検知すると約3分間ロックアウトする機能を備えており、機器の焼損や故障を未然に防ぎます。

完全プラグアンドプレイ設計

現場での施工ミスや経年劣化によるズレを排除するため、内部にDIPスイッチや調整ボリュームを一切持たない設計です。ケーブル長に応じた補正はすべて内部で自動制御されるため、高度な専門知識がなくても確実な施工が可能です。

EIAラックマウント対応の堅牢設計

別売の専用ラックマウント金具（RK-618EI）を使用することで、19インチEIAラックへの組み込みが可能です。鋼板製の堅牢なブラック筐体は耐久性に優れ、多数の機器が稼働するサーバーラック内でも安定して運用できます。

    選定時に評価したい強み
    高い安全性： 過電流・短絡保護回路によりカメラと電源ユニット双方を保護。
優れた施工性： 調整箇所を排したフルオートマチックな映像補正機能。
遠隔運用： 地上（レコーダー側）からのカメラ設定操作により保守コストを削減。
信頼のTAKEXブランド： 防犯機器のトップメーカーによる、法人利用を前提とした高耐久設計。



LED表示の挙動と判定基準

LED名称	色	状態	判断基準
LINK	緑	点灯	カメラとの正常な映像信号リンクが確立されています。
POWER	赤	点灯	カメラへ正常に電力が供給されています。
消灯（共通）	-	消灯	断線、ショート、または保護回路作動による停止状態です。

製品仕様

項目	内容
品名	AHDカメラ電源
品番	VPS-618AH
映像信号入力	AHD／CVBS、8入力（BNCコネクタ） 75Ω、重畳電源出力兼用
映像信号出力	AHD／CVBS、8出力（BNCコネクタ） 75Ω、DCカット済み
動作表示灯	LINK（緑色：CH1〜8）：接続確立時点灯 POWER（赤色：CH1〜8）：電源供給時点灯
カメラ駆動伝送距離	3C-2V：最大250m ／ 5C-2V, 5C-FB：最大450m ※ケーブル品質や経年劣化により短くなる場合があります。
通信機能	同軸重畳制御方式（PELCO-C準拠）
同軸重畳出力電力	各CH：最大12W
電源入力	AC100V±10% 50／60Hz
消費電力	最大100W
使用可能周囲温度	－10℃〜＋50℃（結露なきこと）
使用可能周囲湿度	85％RH以下（結露なきこと）
外形寸法	W356×H44×D216mm（スイッチ、端子、ゴム足は除く）
外観	鋼板（黒色塗装）
質量	約2,200g
付属品	取扱説明書（保証書付）、AC電源コード（PSE適合）

FAQ

Q：他社製のAHDワンケーブルカメラは接続できますか？ A：本製品はTAKEX製の指定AHDワンケーブルカメラ専用です。他社製カメラを接続すると過電圧による焼損や故障の原因となるため、絶対に使用しないでください。

Q：カメラを接続しても電源が入らず、LEDも点灯しません。故障でしょうか？ A：保護回路が作動している可能性があります。通電中の抜き差しやショートを検知すると約3分間電力供給を停止します。一度AC電源をOFFにし、2分ほど放置してから再起動してください。

Q：推奨される同軸ケーブルの種類を教えてください。 A：インピーダンス75Ωの同軸ケーブルを使用してください。5C-2Vまたは5C-FBが推奨されます。3C-2Vも使用可能ですが、最大伝送距離は250mまでとなります。

Q：従来のアナログカメラ（CVBS）は接続できますか？ A：はい、CVBS信号にも自動対応しています。ただし、電源重畳に対応していない通常のアナログカメラを直接本機のVIDEO INに接続すると電圧が加わり故障するため注意が必要です。

Q：レコーダーからカメラの画質設定（OSD操作）ができません。 A：レコーダー側のUTCプロトコル設定を「PELCO-C」に設定してください。また、配線距離が極端に長い場合やケーブルが劣化している場合はUTC信号が届かないことがあります。

Q：本機とカメラの間に同軸用の分配器を入れても大丈夫ですか？ A：いいえ、不可です。カメラと本機（VIDEO IN）の間には電源が重畳されているため、分配器やサージアレスタを割り込ませると機器が焼損します。分配はVIDEO OUT以降で行ってください。

Q：冷却ファンは付いていますか？ A：本機はファンレスの自然空冷方式です。設置の際は左右に15cm、上下に5cm以上の空間を確保し、通気孔を塞がないようにしてください。

Q：ラックマウントは可能ですか？ A：はい、別売の専用ラックマウント金具「RK-618EI」を使用することで、標準的な19インチEIAラック（1Uサイズ相当）に設置可能です。

Q：映像にノイズが入る場合の対策は？ A：AC100V等の強電線から30cm以上離して配線してください。また、モニターやレコーダーの終端抵抗設定が75Ωになっているか確認してください。

Q：LINKランプ（緑）が消灯しているのはどういう状態ですか？ A：電源は供給されているものの、カメラからの映像信号が本機に到達していない状態です。同軸ケーブルの断線やBNCコネクタの接触不良を確認してください。
