SHA-3200 光線式アクティブセンサー TAKEX 竹中エンジニアリング [SHA-3200]

SHA-3200 光線式アクティブセンサー TAKEX 竹中エンジニアリング [SHA-3200]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 光線式アクティブセンサー シャッター制御 近赤外線反射方式

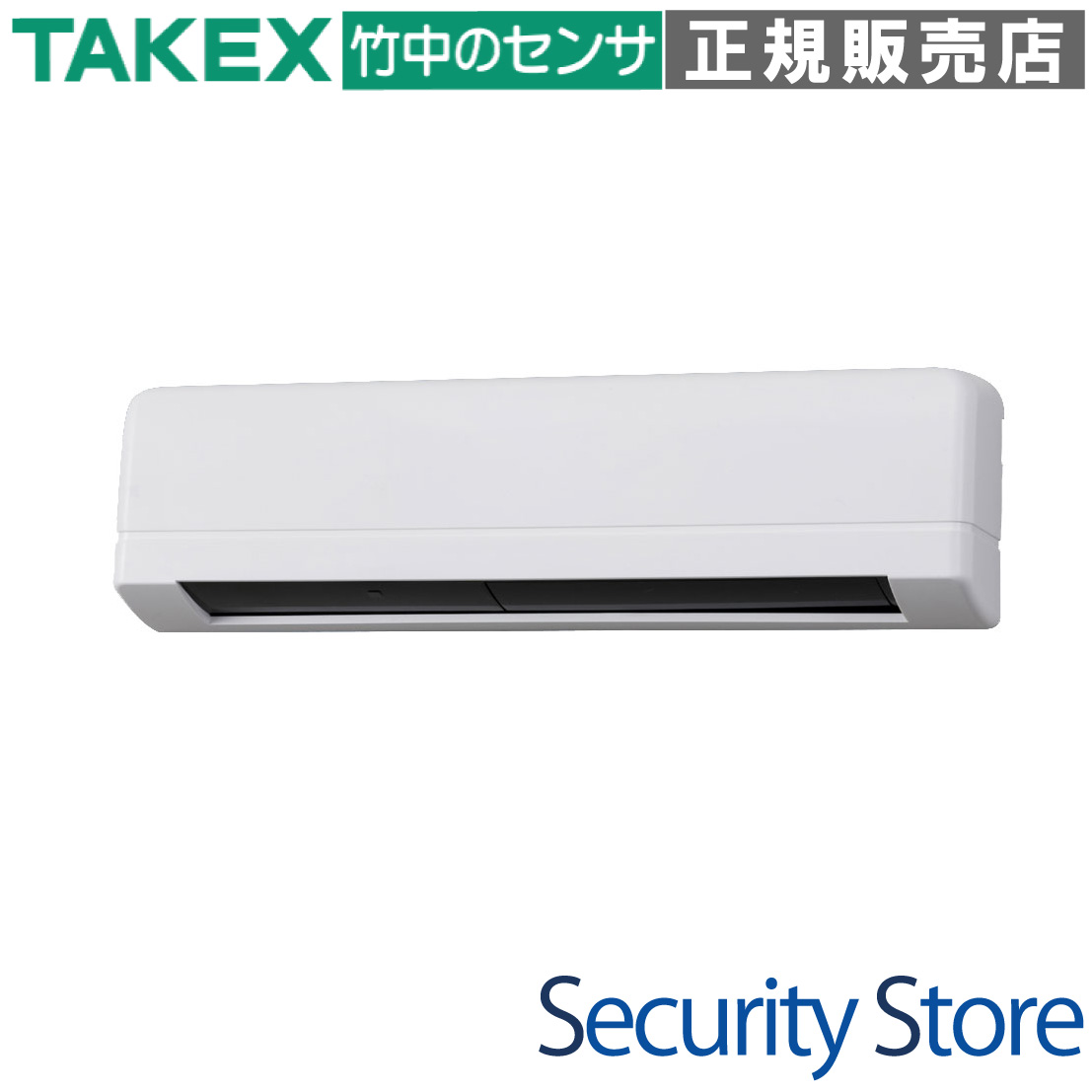

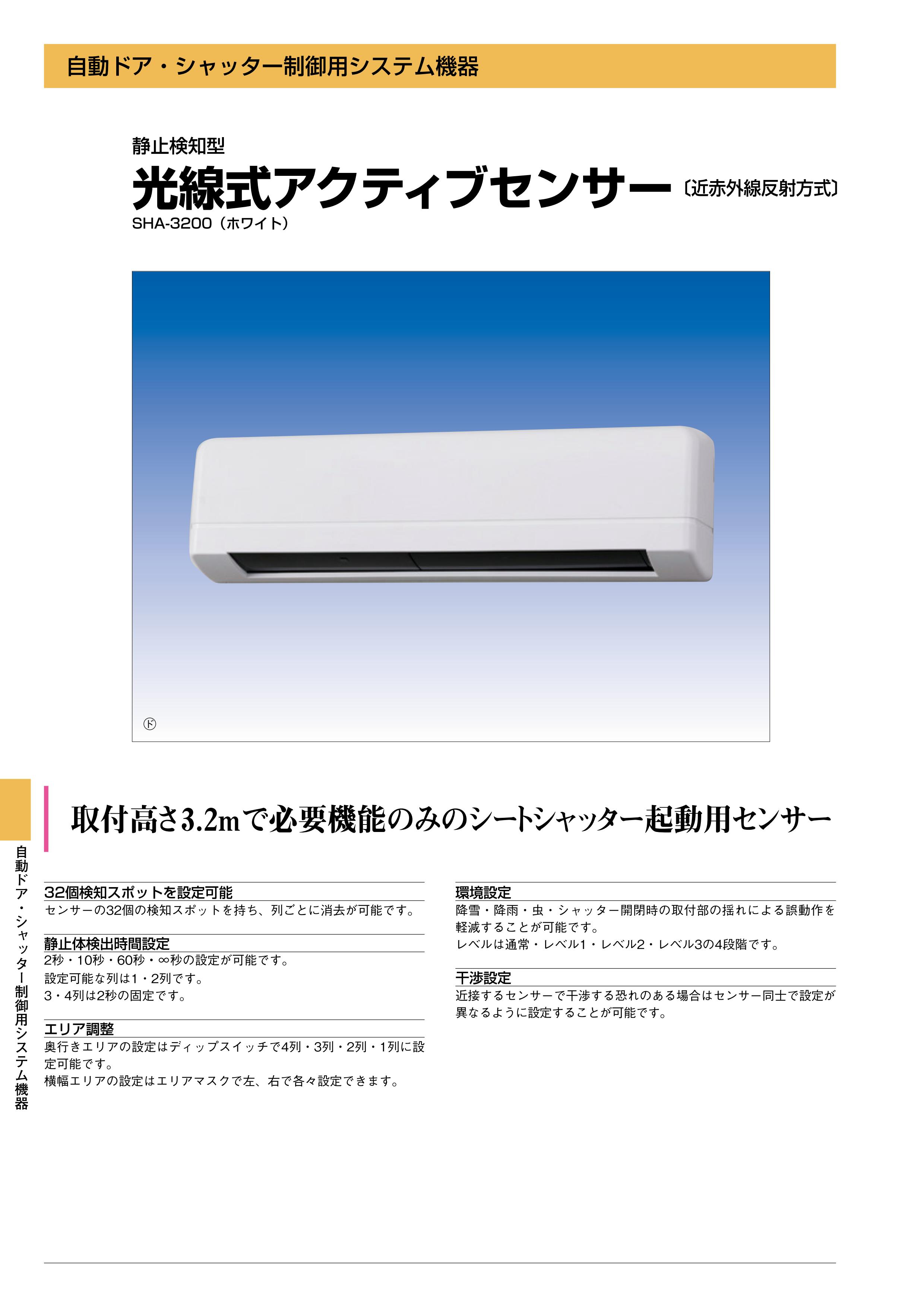

SHA-3200 光線式アクティブセンサー

SHA-3200は、近赤外線反射方式を採用した高機能な光線式アクティブセンサーです。シャッターの自動開閉制御や挟み込み防止において、動体だけでなく静止した人や物も正確に検知。多様な環境適応機能により、屋外・半屋外の現場でも安定した運用を実現します。

  • 型番： SHA-3200
  • 方式： 近赤外線反射方式（静止検知対応）
  • 取付高さ： 最大3.2m
  • 電源電圧： DC24V ±10%
  • 主な用途： シャッター開閉制御、降下時の安全確保、出入口監視
SHA-3200 光線式アクティブセンサー

この製品が向いている用途

  • 工場の高速シャッター開閉制御
  • 倉庫搬入口の挟み込み防止安全センサー
  • 店舗シャッター付近の静止体検知
  • 複数センサーを近接設置する現場
  • 半屋外環境での車両・歩行者検知

導入前に確認したいポイント

  • 電源仕様がDC24Vであること
  • 取付高さが3.2m以内であること
  • 雨雪が直接レンズに当たらない場所か
  • 床面の材質や色による反射率の影響
  • 揺れ動く物の有無（のぼり旗など）

特長

近赤外線反射方式による高精度な静止検知

照射された近赤外線の反射光量の変化を分析することで、エリア内に留まっている「静止体」の検出が可能です。設定により最大で「無限」の静止保持が可能で、シャッター下部での予期せぬ荷物の滞留や人の立ち止まりに対しても確実な信号出力を維持します。

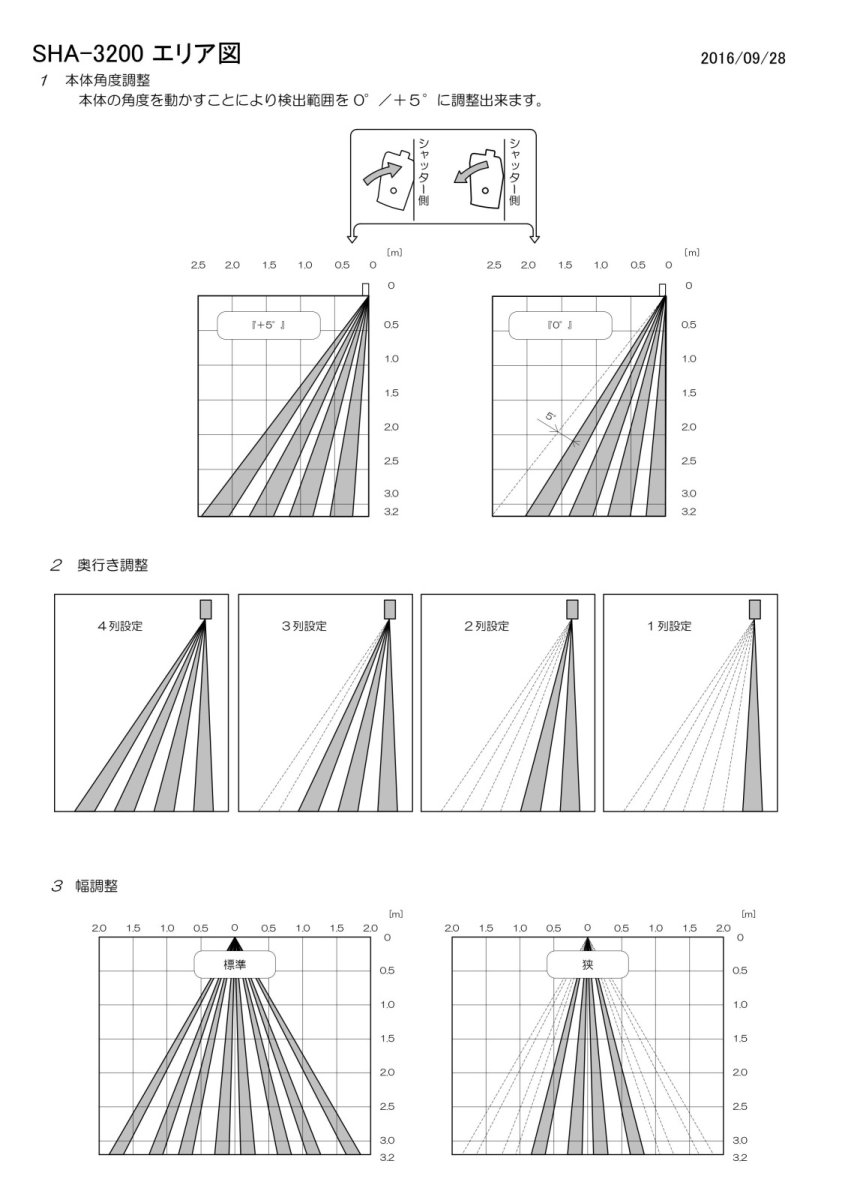

フレキシブルな4列奥行き調整機能

ディップスイッチの設定により、監視するエリアの奥行きを1列から最大4列まで段階的に調整可能です。シャッターから離れた位置まで広範囲に監視したい場合や、シャッター直下のみをピンポイントで監視したい場合など、現場の動線に合わせたエリア構築が容易です。

4周波設定による相互干渉の防止

「干渉防止設定」として4つの周波数チャンネルを搭載しています。シャッターの内外や風除室など、複数のセンサーが至近距離で設置される環境においても、周波数を分けることでセンサー同士の混信（相互干渉）による誤作動を徹底的に排除します。

独自の「環境対策」ソフトウェアフィルター

降雪、虫の飛来、床面の乱反射、さらにはシャッター動作時の微振動など、現場特有のノイズ要因を抑制する環境対策機能を備えています。通常からレベル3までの4段階から選択でき、設置環境の過酷さに合わせた最適なフィルタリング強度の設定が可能です。

3色LEDインジケーターによる明快な状態表示

本体に搭載されたLEDは緑（待機）、赤（検出）、橙（シャッター引掛け）、橙高速点滅（リセット待ち）の3色・4パターンで動作状態をリアルタイムに示します。施工時のエリア確認やメンテナンス時のトラブル切り分けが、テスターなしでも視覚的に行えます。

エリアマスク機構による物理的な幅制限

レンズ前面に「エリアマスク」を搭載。マイナスドライバー一本で左右の検出幅を「標準」または「狭」に切り替えることが可能です。通路が狭い現場や、横壁などの反射物を検知エリアから外したい場合に、物理的なマスキングによって安定した検知を実現します。

自己学習（背景メモリー）機能

電源投入直後やリセット後の約7秒間で、床面の反射状態を自動的にスキャン・記憶します。この背景学習機能により、設置現場ごとに異なる床面反射率に最適な基準値を自動設定し、高い検出精度と誤報の低減を両立させています。

角度調整機能によるシャッター検知の回避

本体角度を0°または+5°に微調整できます。強風などでシャッターが煽られた際に、自らのシャッターを障害物として誤認識してしまう「シャッター引掛け」が発生する場合、角度を+5°に振ることでエリアを前方へシフトし、安定性を向上させることができます。

選定時に評価したい強み

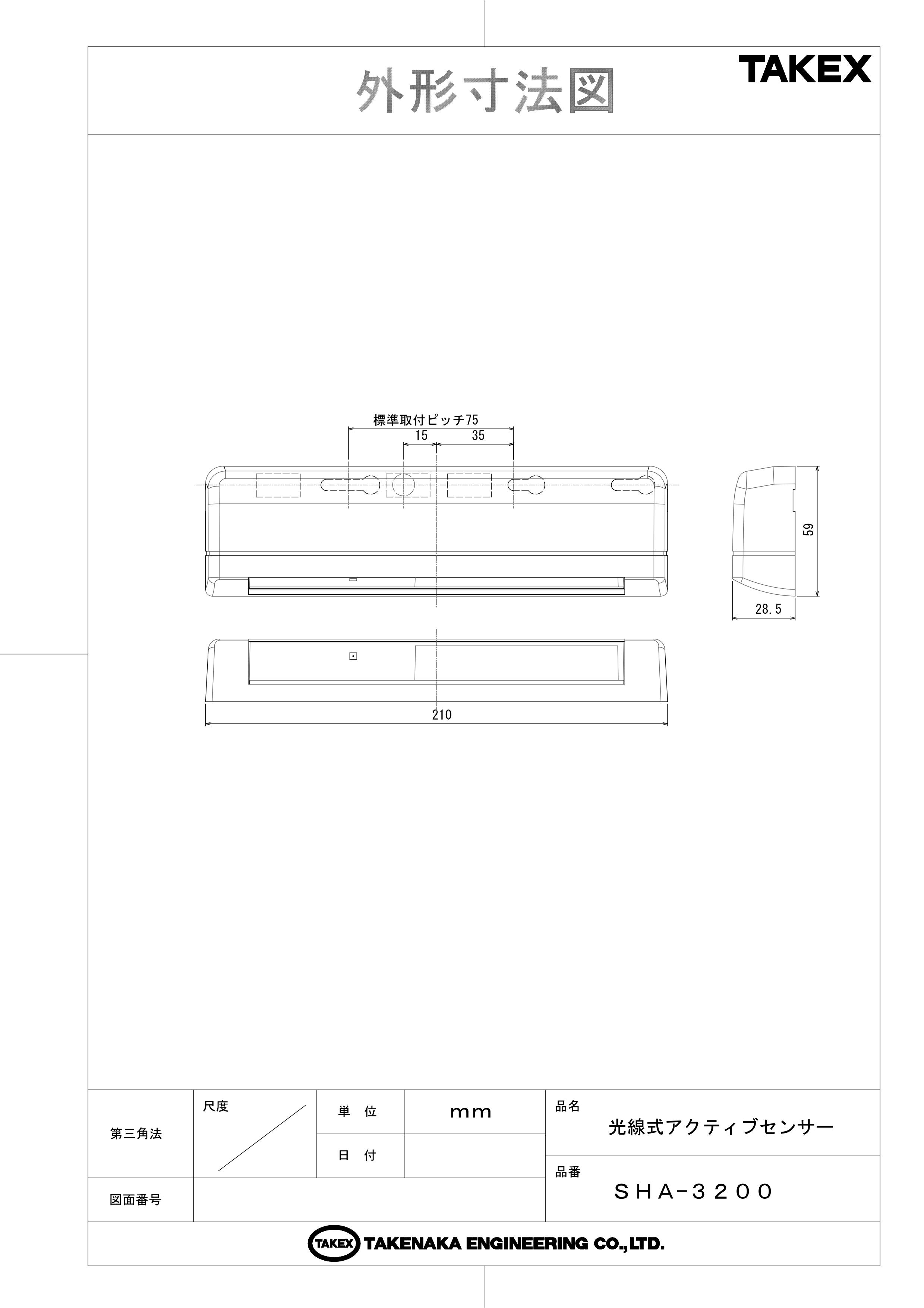

  • 施工性： 標準取付けピッチ75mmの型紙付属で正確な位置決めが可能
  • 信頼性： 静止体検知機能により「シャッター下で止まった人」を逃さない
  • 適応力： 悪環境フィルターと物理マスクの組み合わせで、難易度の高い現場に対応
  • 保守性： 3色LEDによる自己診断機能でトラブルの原因を瞬時に特定

施工・設置ガイド

センサーの性能を最大限に発揮させるため、以下の施工手順と注意点を厳守してください。

工程 重要ポイント
取付高さの確認 最大3.2m以内。3.0mを超える場合は感度を「H」方向に調整してください。
物理的固定 取付型紙を使用し、振動の影響を受けない平滑な壁面に確実に固定してください。
電源投入前 必ず配線を完了させてから電源を投入してください。通電中の結線は基板破損の恐れがあります。
背景学習（7秒） 電源投入後の約7秒間は、エリア内に立ち入らないでください。背景が誤学習されます。

配線・端子仕様

配線色 機能 備考
赤 / 黒 電源入力 DC24V ±10%（無極性）
白 COM（共通） リレー共通接点
黄 N.O.（常時開） 検出時にCOMとショート
緑 N.C.（常時閉） 検出時にCOMとオープン

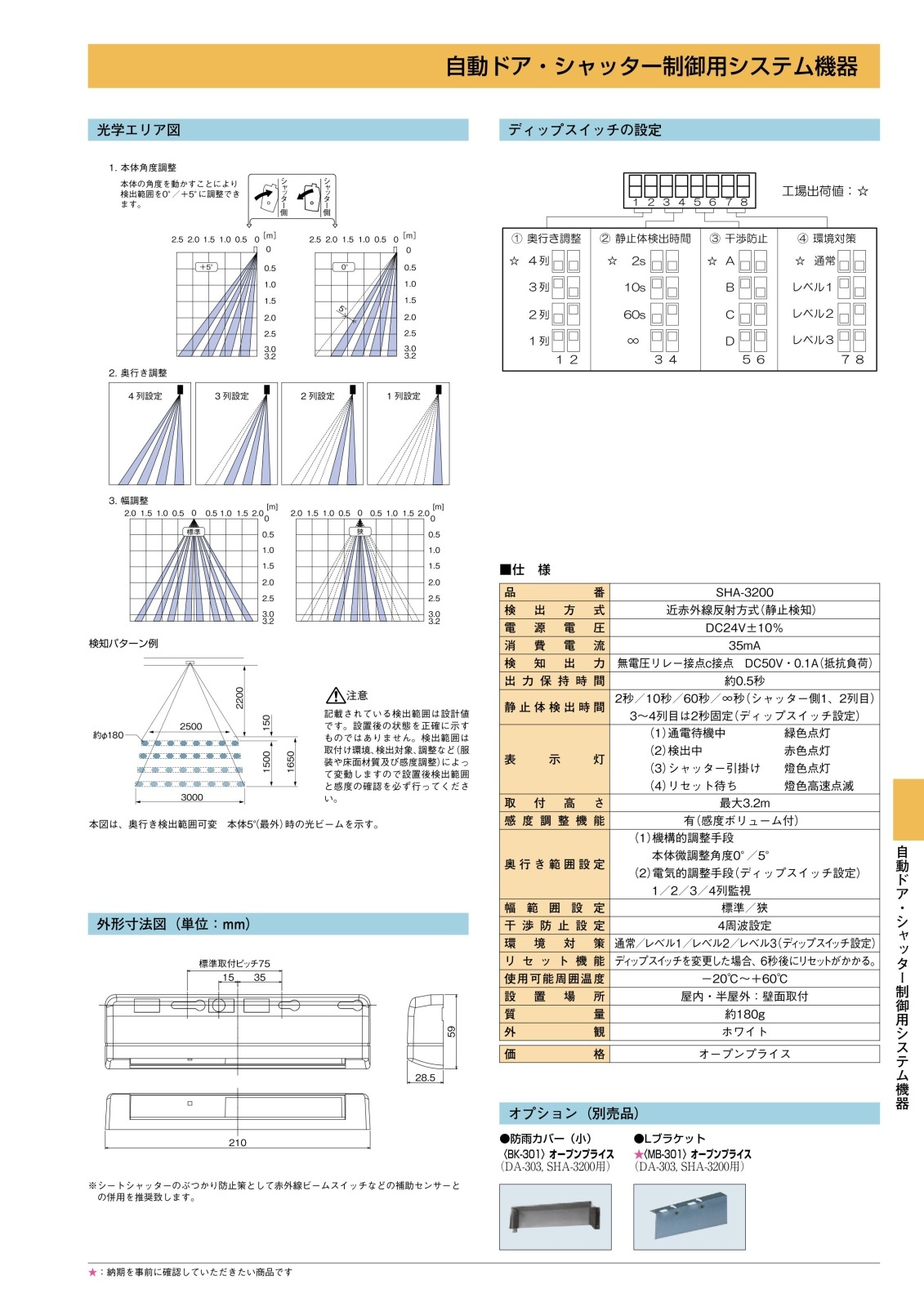

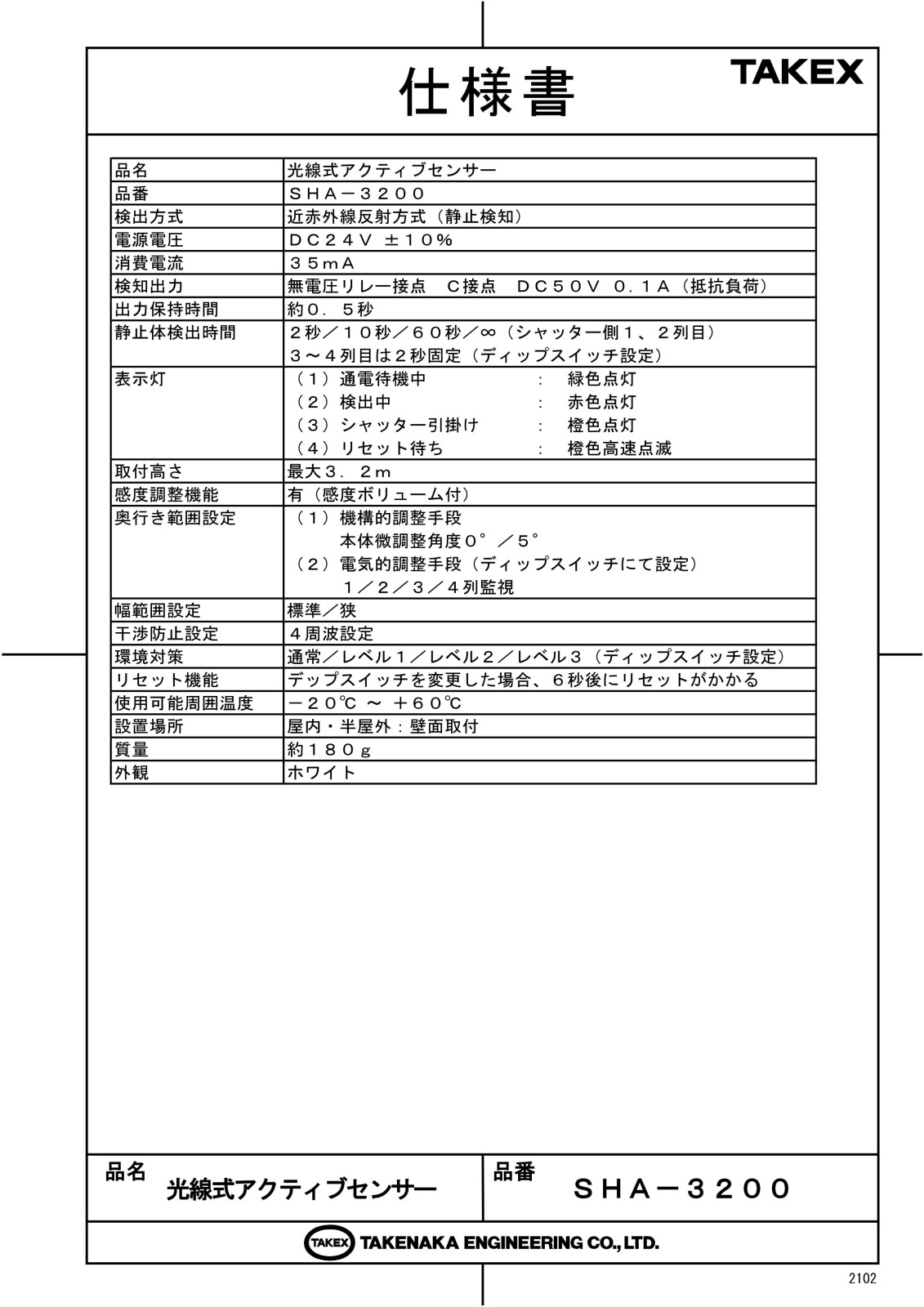

製品仕様

項目 内容
品名光線式アクティブセンサー
品番ＳＨＡ－３２００
検出方式近赤外線反射方式（静止検知）
電源電圧ＤＣ２４Ｖ ±１０％
消費電流３５ｍＡ
検知出力無電圧リレー接点ｃ接点 ＤＣ５０Ｖ・０．１Ａ（抵抗負荷）
出力保持時間約０．５秒
静止体検出時間２秒／１０秒／６０秒／∞（シャッター側１、２列目）
※３〜４列目は２秒固定（ディップスイッチ設定）
表示灯（１）通電待機中：緑色点灯
（２）検出中：赤色点灯
（３）シャッター引掛け：橙色点灯
（４）リセット待ち：橙色高速点滅
取付高さ最大３．２ｍ
感度調整機能有（感度ボリューム付）
奥行き範囲設定（１）機構的調整：本体微調整角度０°／５°
（２）電気的調整：１／２／３／４列監視（ディップスイッチ）
幅範囲設定標準／狭（エリアマスク機構）
干渉防止設定４周波設定
環境対策通常／レベル１／レベル２／レベル３
リセット機能ディップスイッチ変更から６秒後に自動リセット
使用可能周囲温度－２０℃ 〜 ＋６０℃（結露なきこと）
設置場所屋内・半屋外：壁面取付
質量約１８０ｇ
外観ホワイト

FAQ

Q：橙色のLEDが点灯していますが、故障でしょうか？ A：故障ではありません。「シャッター引掛け」を示しており、センサーの検出範囲がシャッターそのものにかかっている状態です。本体角度を+5°に振るか、列数を減らしてエリアを離してください。
Q：電源投入直後にLEDが橙色で高速点滅するのはなぜですか？ A：リセット・自己学習中の待機状態（約7秒間）です。この期間中にエリア内に物があると背景の学習に失敗するため、エリア外で待機してください。
Q：黒色の服を着た人を検知しにくいことはありますか？ A：近赤外線反射方式の性質上、黒色は光を吸収しやすいため反射率が低下します。検知が不安定な場合は感度ボリュームを「H」方向に調整してください。
Q：雨が直接かかる場所に設置しても大丈夫ですか？ A：本製品は半屋外対応ですが、雨が直接レンズにかかると誤検知の原因となります。直接雨がかかる場所には必ずオプションの防水カバーを併用してください。
Q：複数のセンサーを並べて設置しても混信しませんか？ A：はい、干渉防止設定（4周波）により回避可能です。隣接するセンサー間でディップスイッチの周波数設定（A/B/C/D）を異なる値に設定してください。
Q：静止体検知の「無限」設定とはどのような機能ですか？ A：エリア内に物体が留まり続けても、リレー出力を保持し続ける設定です。ただし安全上の仕様により、無限設定が有効なのは1列・2列目のみで、3列・4列目は2秒でリセットされます。
Q：冬場の降雪で誤作動する場合の対策はありますか？ A：ディップスイッチの「環境対策」レベルを上げてください。ソフトウェアフィルターにより、雪や虫の飛来などのノイズ要因を抑制できます。
Q：電源配線の極性はありますか？ A：赤/黒の電源配線は無極性（DC24V）ですので、プラス・マイナスの向きを気にせず接続いただけます。
Q：レンズが汚れた場合、アルコールで拭いてもいいですか？ A：いいえ、アルコールやシンナーはレンズを白濁させる恐れがあります。中性洗剤を薄めた柔らかい布で優しく拭き取ってください。
Q：DC24V以外の電源（AC100Vなど）で動作しますか？ A：動作しません。AC100Vなどを印加すると内部基板が焼損します。必ず定格電圧（DC24V ±10%）の電源を使用してください。
