SMD601_Plus ゲート型金属探知器 CEIAシリーズ/高感度型 TAKEX 竹中エンジニアリング [SMD601_Plus]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

CEIA（チェイア）ゲート型金属探知器高感度モデル NIJ規格適合機密漏洩防止

SMD601_Plus ゲート型金属探知器 CEIAシリーズ/高感度型

SMD601_Plusは、世界最高水準の検知感度を誇るマルチゾーン型金属探知器です。一般的な凶器だけでなく、USBメモリや超小型電子部品、さらには体内に隠された極小金属まで逃さず検知。厳格なセキュリティが求められる法執行施設やデータセンター、貴金属工場における盗難・漏洩対策の決定版です。

型番： SMD601_Plus
製品名： ゲート型金属探知器 CEIAシリーズ/高感度型
検知方式： マルチゾーン電磁誘導方式（20ゾーン・40表示点）
主な用途： 機密漏洩防止（電子部品等）、貴金属盗難対策、凶器検知
適合規格： NIJ-0601.02/0601.03 (米国法務省基準) 完全準拠
特徴： 体腔内金属の検知、卓越した外部干渉耐性、ネットワーク管理対応

資料ダウンロード

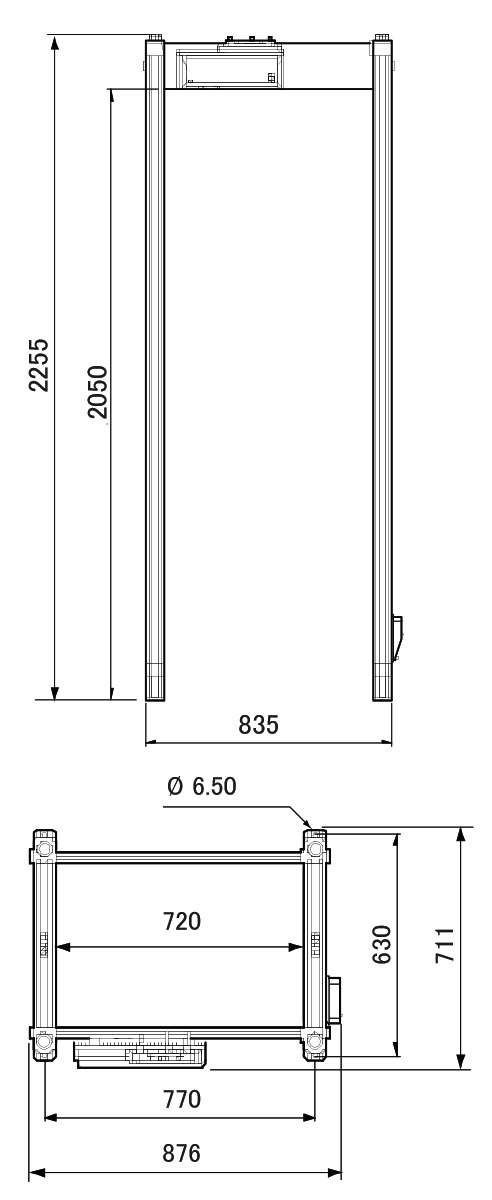

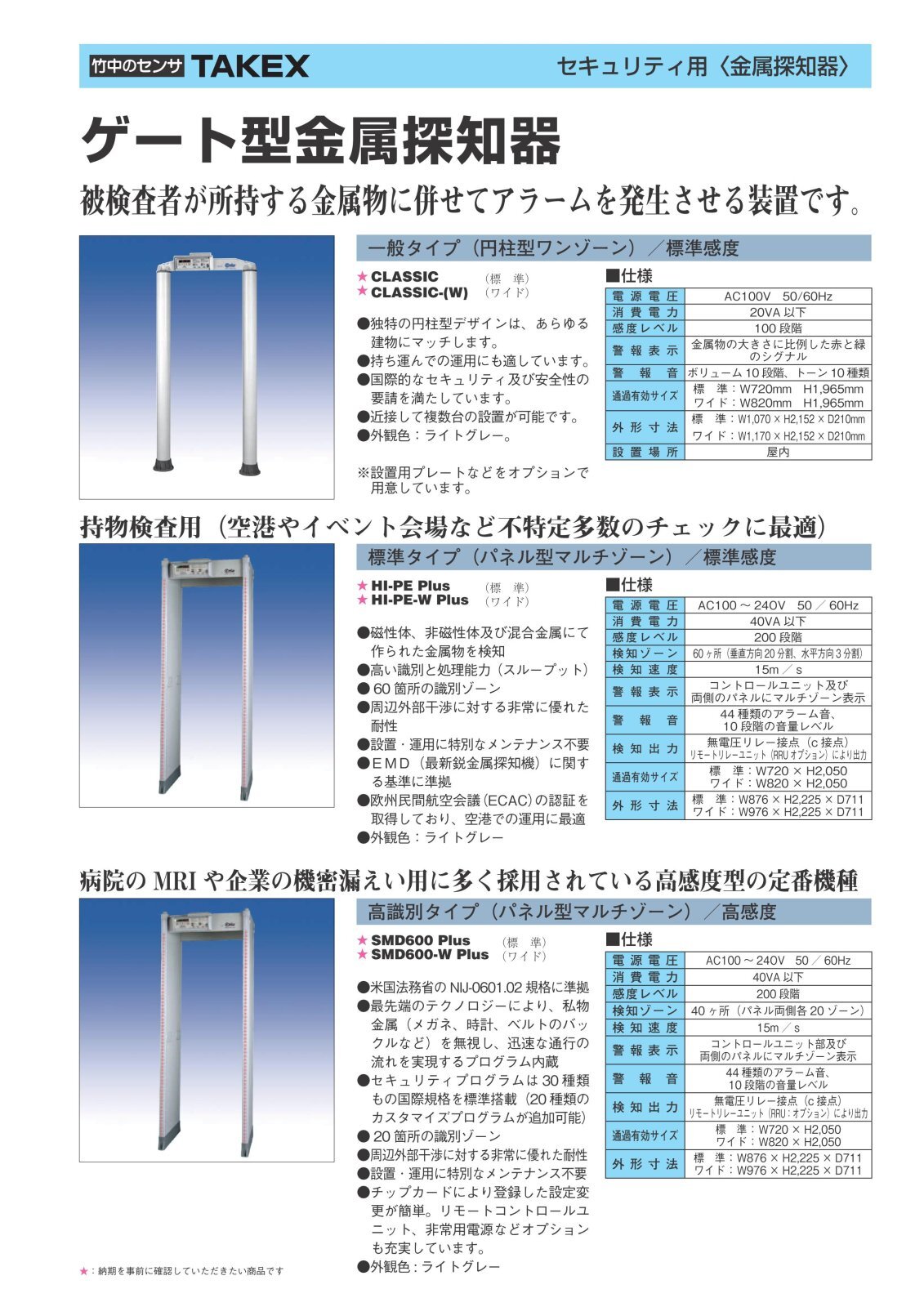

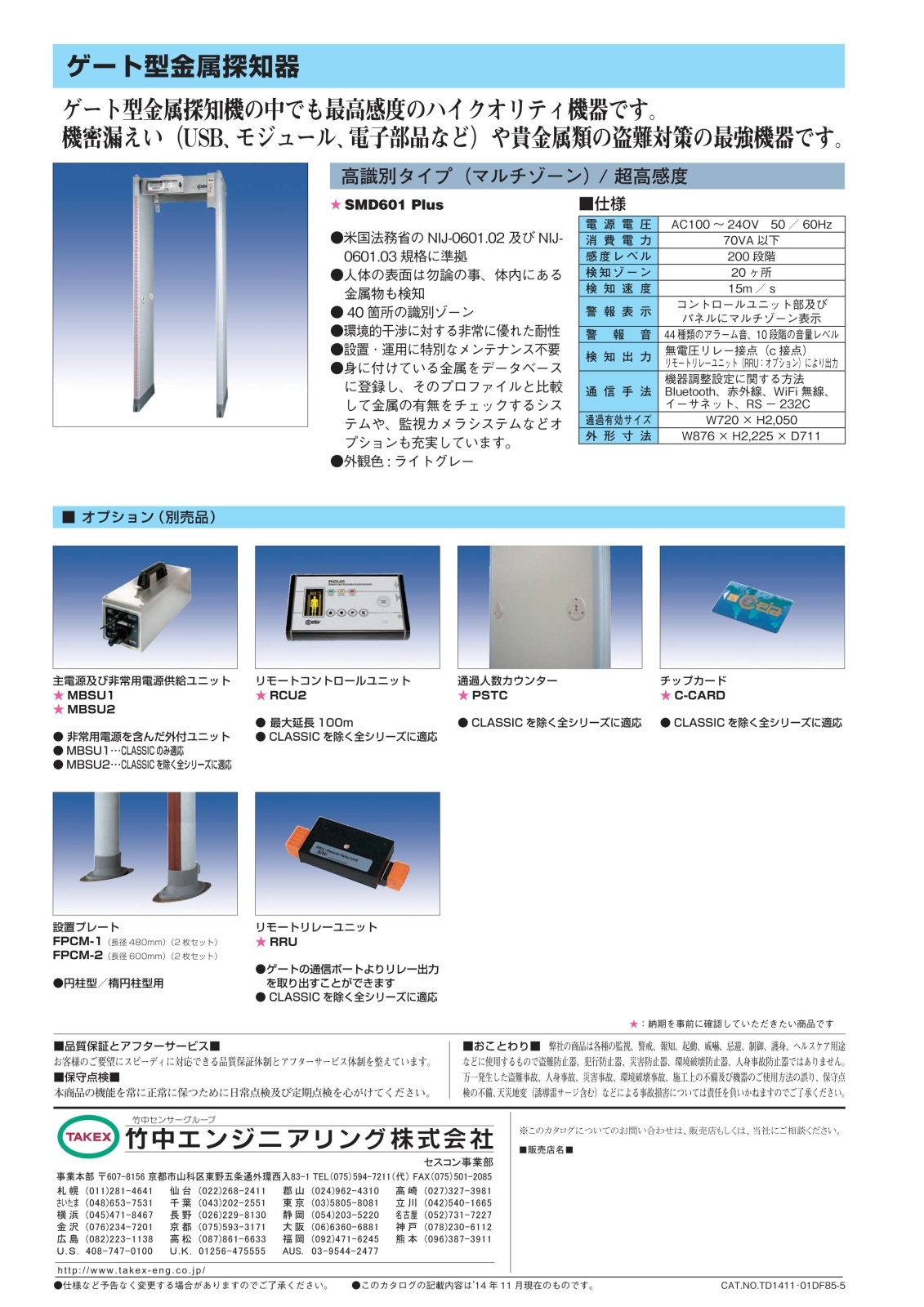

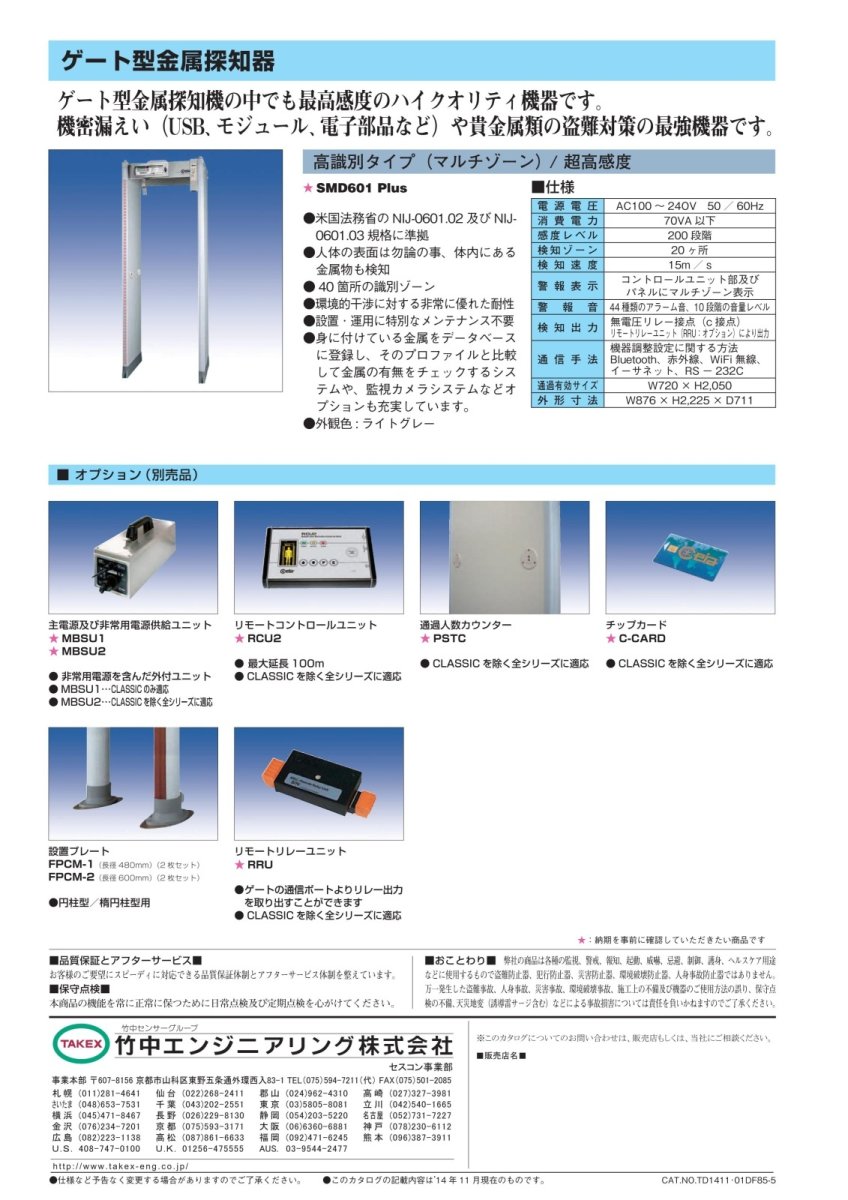

製品カタログ（PDF）外形寸法図（GIF）

この製品が向いている用途

警察・刑務所・拘置所等の法執行施設
データセンターの記憶媒体持ち出し防止
貴金属工場・造幣局の盗難対策
空港や重要施設でのハイレベルな手荷物検査

導入前に確認したいポイント

設置場所付近の大型金属物や動線の確保
検知対象物（USB、カミソリ、電子部品等）の最小サイズ
運用環境での電気的ノイズ干渉の有無
ネットワーク連携（遠隔監視）の必要性

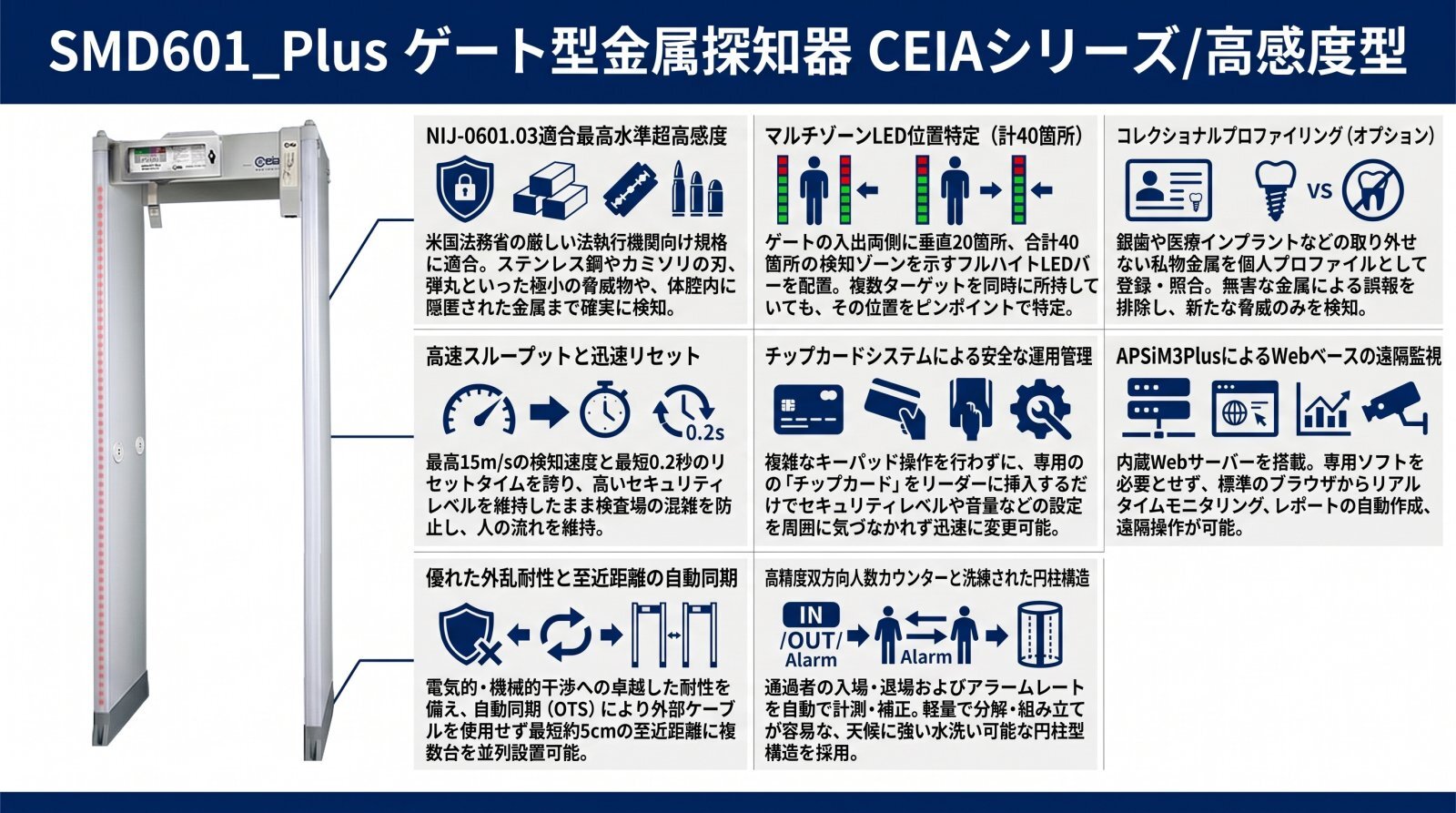

特長

米国法務省NIJ規格に完全準拠した最高水準の信頼性

SMD601_Plusは、金属探知器における最も厳格な規格の一つである「NIJ-0601.02」および、さらに高度な「NIJ-0601.03（特殊金属検知）」に適合しています。拳銃やナイフといった一般的な凶器はもちろん、従来機では困難だった手錠の鍵、カミソリの刃、極小の電子パーツに至るまで、あらゆる脅威を高精度に識別します。

体腔内に隠された金属も見逃さない「超高感度」設計

身体の表面に身につけている金属だけでなく、鼻腔、口腔、さらには体内に隠蔽された極小金属物であっても確実に検知可能です。この卓越した感度により、ハイセキュリティ施設での内部不正や密輸を水際で阻止します。

40箇所のインジケーターによる正確な位置特定

ゲートの入口・出口両側に垂直方向に配置されたフルハイトLED表示バー（合計40箇所の識別ゾーン）が、検知した金属の位置をピンポイントで示します。靴底から頭上まで、通過者のどの位置に金属があるか一目で判別できるため、二次検査を迅速化し、警備効率を劇的に向上させます。

外部干渉への卓越した耐性とメンテナンスフリー運用

周囲の金属構造物や磁場、電気的・機械的な外部干渉に対して極めて高い耐性を有しています。特別な調整や頻繁なメンテナンスを必要とせず、過酷な環境下でも安定した検知性能を維持します。

高速スループットとトラフィックライト機能

最高15m/sという高速検知性能と0.2秒の超短リセットタイムを誇り、多人数が通過する現場でも流れを止めることがありません。LEDバーを「入場ペースライト」として活用することで、検査待ちの整列や入場タイミングの自動制御も可能です。

カスタマイズ可能な高度なアラームシステム

聴覚アラームは44種類ものトーン（パルストーン、特殊トーン）を内蔵し、音量も10段階で調整可能です。視覚シグナルは金属量に応じた調量表示が可能で、6m離れた明るい場所からでも容易に状況を確認できます。

チップカードによる迅速・隠密な設定変更

専用のチップカードを使用することで、コントロールパネルを操作することなく、セキュリティレベルや音量などの設定を一瞬で切り替えられます。周囲に気づかれずに運用モードを変更できるため、抜き打ち検査時にも有効です。

コレクショナルプロファイリング機能（オプション連携）

銀歯や医療用インプラントなどの「外せない金属」を個人データとして登録し、通過時にその電磁プロファイルを比較・補正するシステムに対応。個人の特徴を無視しつつ、新たな持ち込み物のみを検知することで、誤報を極限まで減らします。

ネットワーク監視・一元管理への対応

内蔵型ウェブサーバー「APSiM3Plus」やイーサネット（オプション）を利用することで、標準的なブラウザから遠隔でのリアルタイム監視や設定変更、通過レポートの自動作成が可能です。最大50台までのネットワーク一元管理にも対応しています。

人体と記録メディアへの高い安全性

ペースメーカー等の医療機器に関する国際基準に適合しており、人体への影響を最小限に抑えています。また、磁気メディア（CD、テープ等）に対しても完全に無害であるため、IT機器の持ち込みが多い施設でも安心して導入いただけます。

    選定時に評価したい強み
    検知能力の深さ： 表面だけでなく体腔内の金属までカバーする最高感度。
運用の柔軟性： 40箇所のマルチゾーン表示と多重アラーム設定。
環境耐性： 2台のゲートを5cmの間隔で並列設置できるほどの干渉防止性能。
IT管理： ウェブサーバー内蔵による管理コストと人件費の削減。



施工・設置ガイド

SMD601_Plusは特殊な工具を必要とせず、迅速な組み立て・設置が可能です。軽量ながら耐久性に優れた素材を使用しており、パネルは清掃が容易です。

確認項目	この製品での考え方
設置間隔	OTS（ワンタッチ自動設置）機能により、ケーブル接続なしで約5cmの至近距離に並列設置可能です。
周囲干渉	金属製のドアや空調設備などの影響を最小限に抑える自動補正機能を搭載しています。
屋外利用	標準は屋内仕様ですが、オプションの耐候性キット（IP65）により屋外設置も可能です。
電源確保	AC100V〜240Vに対応。停電対策としてクロスバー内蔵バッテリーキット（オプション）も用意されています。

製品仕様

項目	内容
品番	SMD601 Plus
電源電圧	AC100〜240V 50/60Hz
消費電力	70VA以下
感度レベル	200段階
検知ゾーン	20ヶ所（識別表示は両サイド40点）
検知速度	最高 15m/s
警報表示	コントロールユニット部および両側のパネルにマルチゾーン表示（緑/赤LED）
警報音	44種類のアラーム音、10段階の音量レベル（最大90dBA）
検知出力	無電圧リレー接点(c接点) ※リモートリレーユニット(RRU-2:オプション)により出力
通信手法	Bluetooth、赤外線、WiFi（オプション）、イーサネット（オプション）、RS-232C
通過有効サイズ	標準：W720×H2,050mm（ワイドタイプ 820mm も選択可能）
外観寸法	ライトグレー円柱型デザイン
使用可能周囲温度	-20℃〜+70℃
相対湿度	0〜95%(結露なきこと)
認証・適合	NIJ-0601.02、NIJ-0601.03、ECAC認証、CE、EMC規格、ペースメーカー安全基準

FAQ

Q：USBメモリや小さなSDカードも検知できますか？ A：はい、可能です。本機はNIJ-0601.03規格に適合する超高感度設計となっており、機密情報の持ち出しに使用される小型メディアや電子部品を確実に検知します。

Q：体内の銀歯や医療用ボルトで誤報しませんか？ A：基本感度設定でも識別可能ですが、オプションのプロファイリング機能を使用することで、個人の電磁プロファイルとして登録し、それらを無視して新たな金属物だけを検知する運用が可能です。

Q：ペースメーカーを使用している人が通過しても大丈夫ですか？ A：はい、ペースメーカーや除細動器の安全性に関する国際的な電磁波暴露基準に完全に適合しています。

Q：どの高さに金属があるか分かりますか？ A：はい、ゲートの両側に合計40箇所のLED表示ゾーンがあり、足元から頭上まで金属がある高さを正確にピンポイントで表示します。

Q：2台以上並べて設置する場合、干渉しませんか？ A：OTS（ワンタッチ自動同期）機能を搭載しているため、隣り合うゲート同士が干渉することなく、わずか5cm程度の距離で設置・運用が可能です。

Q：設定の変更は難しいですか？ A：専用のチップカードを使用することで、複雑なプログラミング操作なしに設定変更が可能です。パスワードによる二重のアクセス保護も備わっています。

Q：検知速度が速くても大丈夫ですか？ A：最高15m/sという非常に速い通過速度に対応しており、駆け足で通過しても検知精度が落ちることはありません。

Q：PCでログを確認することはできますか？ A：内蔵のウェブサーバー機能により、ネットワーク経由でブラウザからリアルタイムの通過数、アラーム率、設定状況などの確認やレポート作成が可能です。

Q：録画システムと連動できますか？ A：オプションの組み込みカメラや、接点出力（リレー）を利用して外部の監視カメラ・NVRと連動し、アラーム発報時の映像を記録することが可能です。

Q：磁気カードやスマホへの影響はありますか？ A：本機は磁気メディア（クレジットカード、スマホ、磁気テープ等）に対して完全に無害であるため、通過者の私物にダメージを与えることはありません。
