RRU-2 リモートリレーユニット TAKEX 竹中エンジニアリング [RRU-2]

RRU-2 リモートリレーユニット TAKEX 竹中エンジニアリング [RRU-2]

販売価格: 会員のみ販売

商品詳細

CEIA / TAKEX 金属探知器オプション リモートリレー 外部機器連携

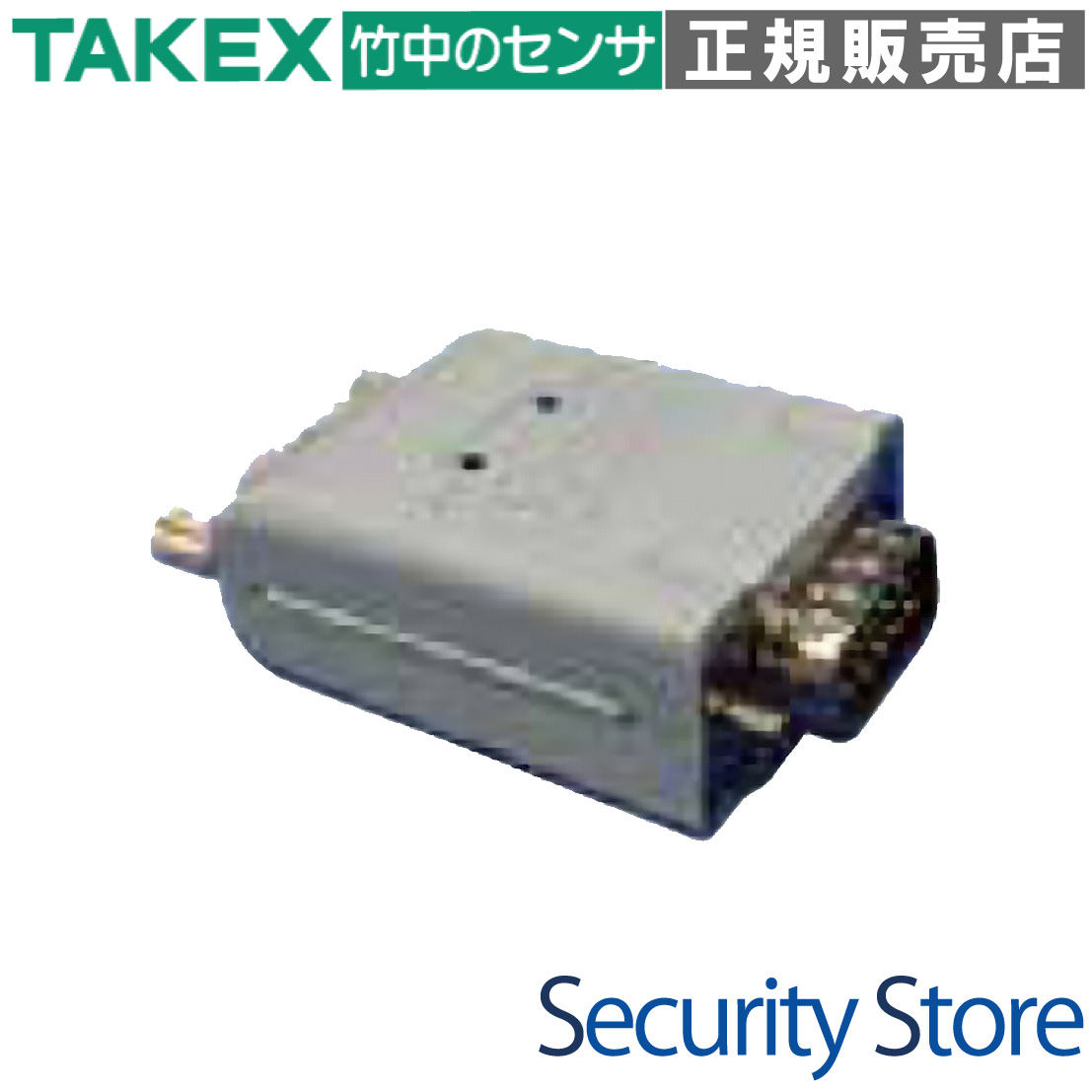

RRU-2 リモートリレーユニット

CEIA製ゲート型金属探知器の検知信号を外部へ中継し、セキュリティシステムとの高度な連携を実現する専用オプションユニットです。

金属探知器本体の通信ポートに接続することで、アラーム信号を無電圧リレー接点として出力。自動ドアのロック、フラッパーゲートの制御、外部警報機の発報などを容易に構築でき、施設のセキュリティレベルを飛躍的に向上させます。

  • 型番： RRU-2
  • 製品名： リモートリレーユニット (Remote Relay Unit)
  • 主な機能： 金属探知信号のリレー出力（中継）
  • 電源仕様： 金属探知器本体からのバスパワー供給（外部電源不要）
  • 対応機種： CEIA製 PMD2 Plus, SMD600 Plus, HI-PE シリーズ他

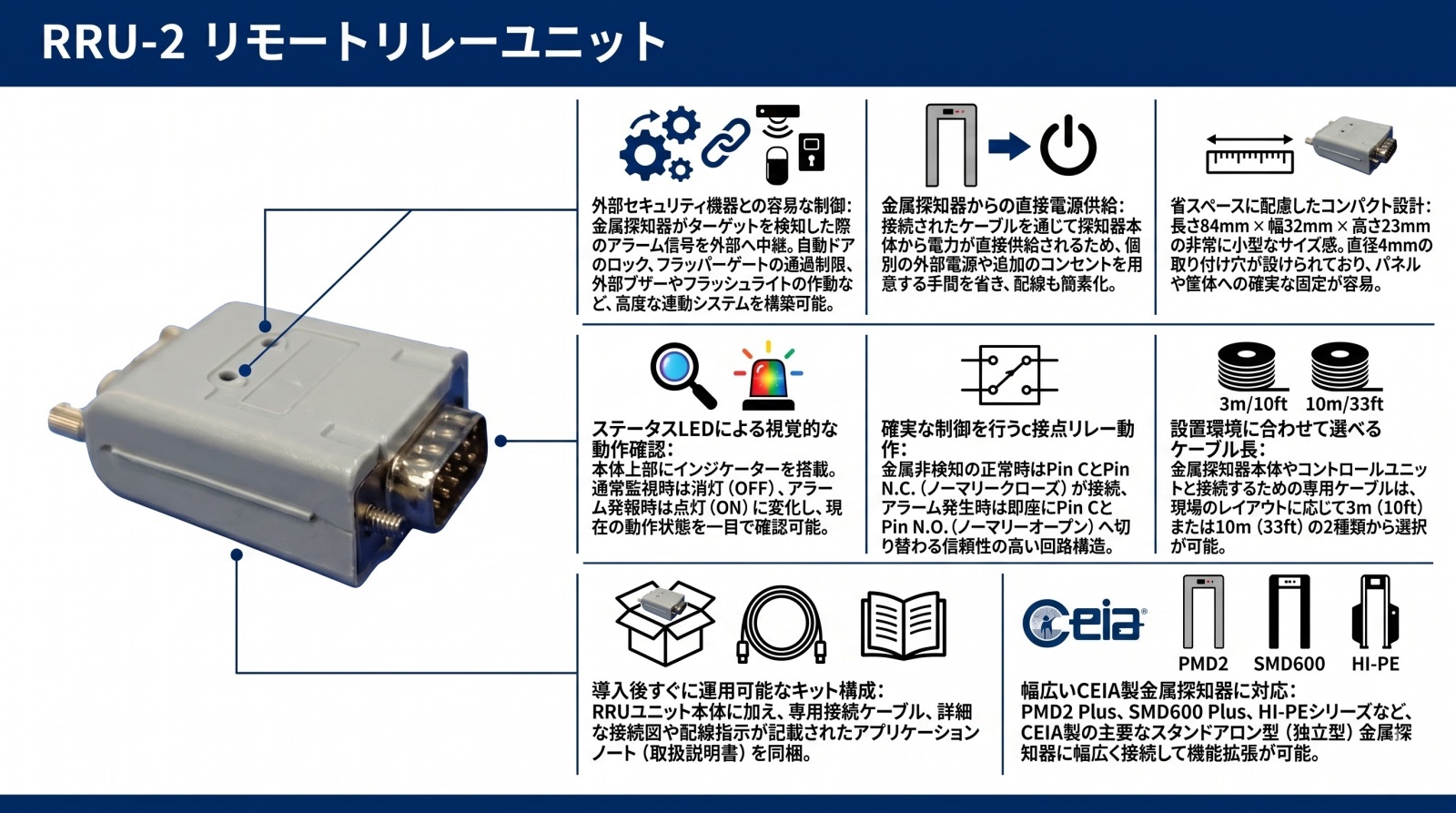

RRU-2 リモートリレーユニット 製品画像

この製品が向いている用途

  • 自動ドアやセキュリティゲートとの連動制御
  • 外部のパトライトやブザーによる遠隔報知
  • 監視カメラシステム（VMS）へのアラーム入力
  • 入退室管理システムとの統合運用

導入前に確認したいポイント

  • 使用する金属探知器のモデルとVerの互換性
  • 接続に必要なケーブル長（3mまたは10m）
  • 外部機器側のリレー定格（最大0.5A-30V）
  • 本体の通信ポート（RS232等）の空き状況

特長

外部セキュリティ機器との容易な連携

RRU-2を導入することで、金属探知器単体では難しかった「外部機器との物理的な連動」が可能になります。検知時に自動ドアを一時的にロックしたり、遠隔地のガードマン室でアラームを鳴らしたりするなど、現場のニーズに合わせた柔軟なセキュリティ運用を実現します。

電源工事不要のバスパワー駆動

本ユニットは、専用ケーブルを介して金属探知器本体から電源供給を受けます。別途ACアダプターや電源配線を用意する必要がないため、既存の設置環境にもスムーズに追加導入でき、施工コストの抑制にも貢献します。

直感的なステータス確認LED

ユニット本体の上部には動作確認用のステータスLEDを搭載。通常時は消灯、アラーム発報時は点灯するため、配線作業時やメンテナンス時に、信号が正しく出力されているかを一目で判断することが可能です。

超小型・省スペース設計

長さ84mm×幅32mmという非常にコンパクトなサイズ感を実現。金属探知器の周辺や、制御盤の中、壁面など、限られたスペースにも邪魔にならずに設置可能です。4mmの取付穴により、確実な固定も容易です。

幅広いCEIA製品群への高い互換性

PMD2 PlusやSMD600 Plus、HI-PEシリーズなど、世界標準で採用されているCEIA製の主要なゲート型金属探知器に幅広く対応。過去のモデルについても、ソフトウェア/ハードウェアのバージョン条件を満たすことで活用が可能です。

現場に合わせたカスタマイズ性

標準的なリレー出力機能に加え、特定の用途に応じたカスタマイズも相談可能とされています。システムの拡張性を重視するBtoBのセキュリティ現場において、長期的に安心して選定いただける信頼のオプションです。

選定時に評価したい強み

  • 確実な信号中継： CEIA純正の通信プロトコルによる信頼性の高い動作。
  • 施工の簡略化： 専用ケーブル1本で通信と電源確保を完結。
  • c接点（SPDT）出力： 正常時/アラーム時、両方の接点構成を選択可能。
  • 堅牢なブランド力： 竹中エンジニアリングが取り扱う、世界的評価の高いCEIA製。

施工・設置ガイド

RRU-2の設置は、金属探知器本体の通信インターフェース（RS232ポート等）に専用ケーブルを接続する形で行います。モデルによって「上部ポート」か「下部コネクションボックス」かの指定があるため、付属のアプリケーションノートに従って正しく結線してください。

ステータス LED表示 リレー動作（Pin C - Pin N.O.）
正常時（待機中） 消灯（OFF） 開放（オープン）
アラーム時（金属検知） 点灯（ON） 短絡（クローズ）

製品仕様

項目 内容
製品名 リモートリレーユニット (RRU-2)
外形寸法 長さ 84mm × 幅 32mm × 高さ 23mm
取付穴径 4mm（5/32インチ）
リレー定格 最大 0.5A - 30V AC/DC
電源供給 金属探知器本体より供給（外部電源不要）
インターフェース シリアルインターフェース、RS232ポート等
接点構成 無電圧c接点（C / N.C. / N.O.）
インジケーター ステータスLED（赤色）
キット内容 RRUユニット本体、専用接続ケーブル（3mまたは10m）、アプリケーションノート
互換モデル例 PMD2 Plus, SMD600 Plus, HI-PE シリーズ, Classic, MetCard 等

FAQ

Q：RRU-2を動作させるために別途コンセントは必要ですか？ A：いいえ、不要です。金属探知器本体から専用ケーブルを通じて電源が供給されるバスパワー仕様となっています。
Q：どのような機器と連動させることができますか？ A：無電圧接点入力を備えた機器であれば連動可能です。例として、自動ドアの電気錠、フラッパーゲート、警報サイレン、パトライトなどが挙げられます。
Q：リレーの最大定格を教えてください。 A：最大 0.5A - 30V AC/DC です。これを超える負荷を直接制御する場合は、別途パワーリレーを介して接続してください。
Q：LEDが点灯しているのはどのような状態ですか？ A：金属探知器がアラームを発報し、リレーが動作している状態（アラーム状態）を指します。
Q：ケーブルの長さは変更できますか？ A：キットには3mまたは10mの専用ケーブルが含まれています。用途に合わせて選択してください。
Q：古いCEIA製の金属探知器でも使えますか？ A：多くのモデルに対応していますが、一部の古いバージョンではソフトウェアの更新が必要な場合があります。詳細な互換リストをご確認ください。
Q：屋外で使用できますか？ A：本ユニット自体は防水仕様ではありません。屋外設置の金属探知器に使用する場合は、防水性のあるボックス内に収めるなどの処置が必要です。
Q：検知したときだけ接点を閉じたいのですが可能ですか？ A：はい、可能です。Pin C と Pin N.O.（ノーマリーオープン）に配線することで、検知時のみ回路を閉じることができます。
Q：自分で取り付けは可能ですか？ A：はい、付属のアプリケーションノートに記載された手順で接続可能です。ただし、本体内部の配線が必要なモデルもあるため、専門の施工業者への依頼を推奨します。
Q：通信異常が発生した場合、どのようにわかりますか？ A：本体のステータスLEDやリレーの動作が金属探知器本体の挙動と一致しない場合、結線や設定の不備が考えられます。
