TAKEX カメラ取付ベースアルミ合金製屋外/屋内対応

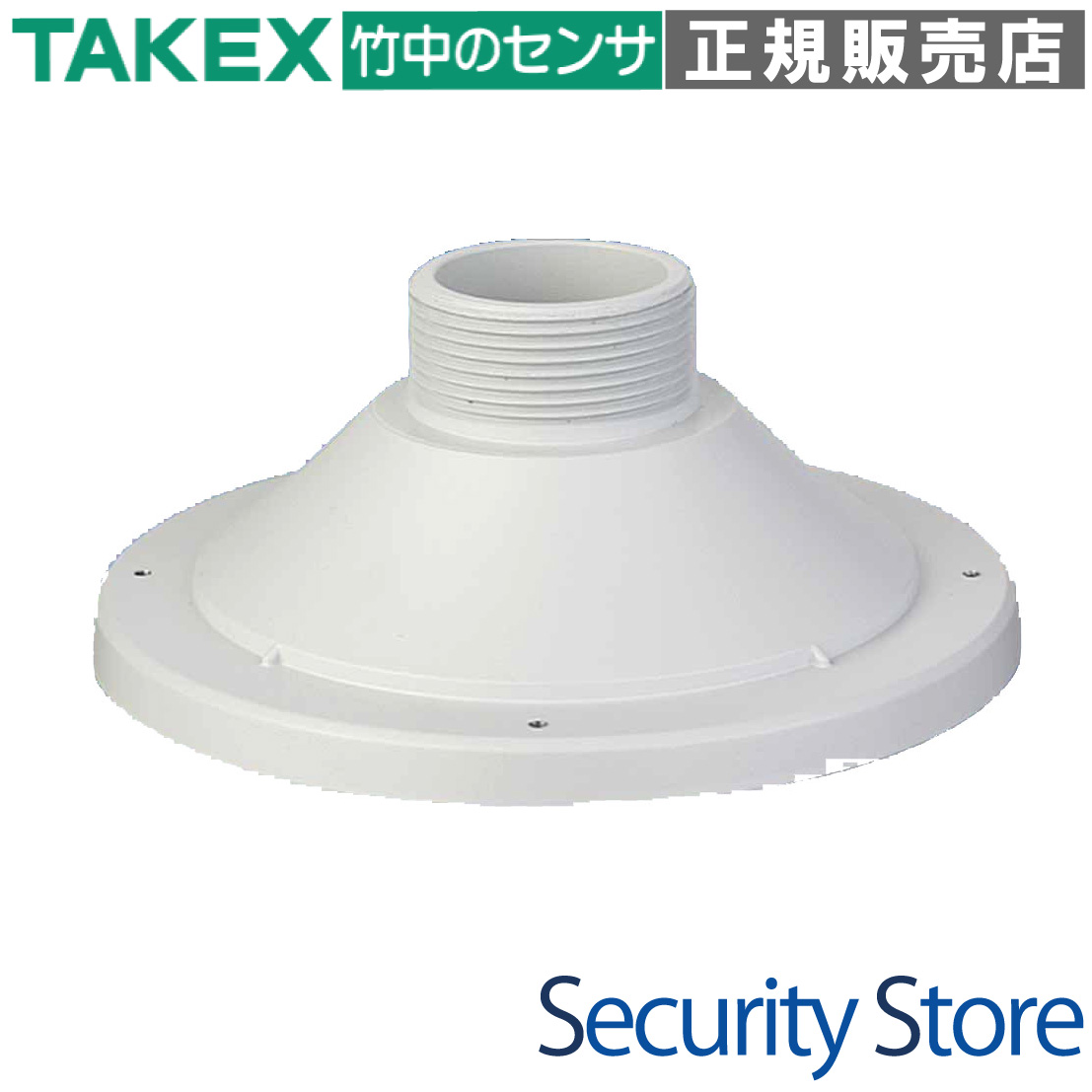

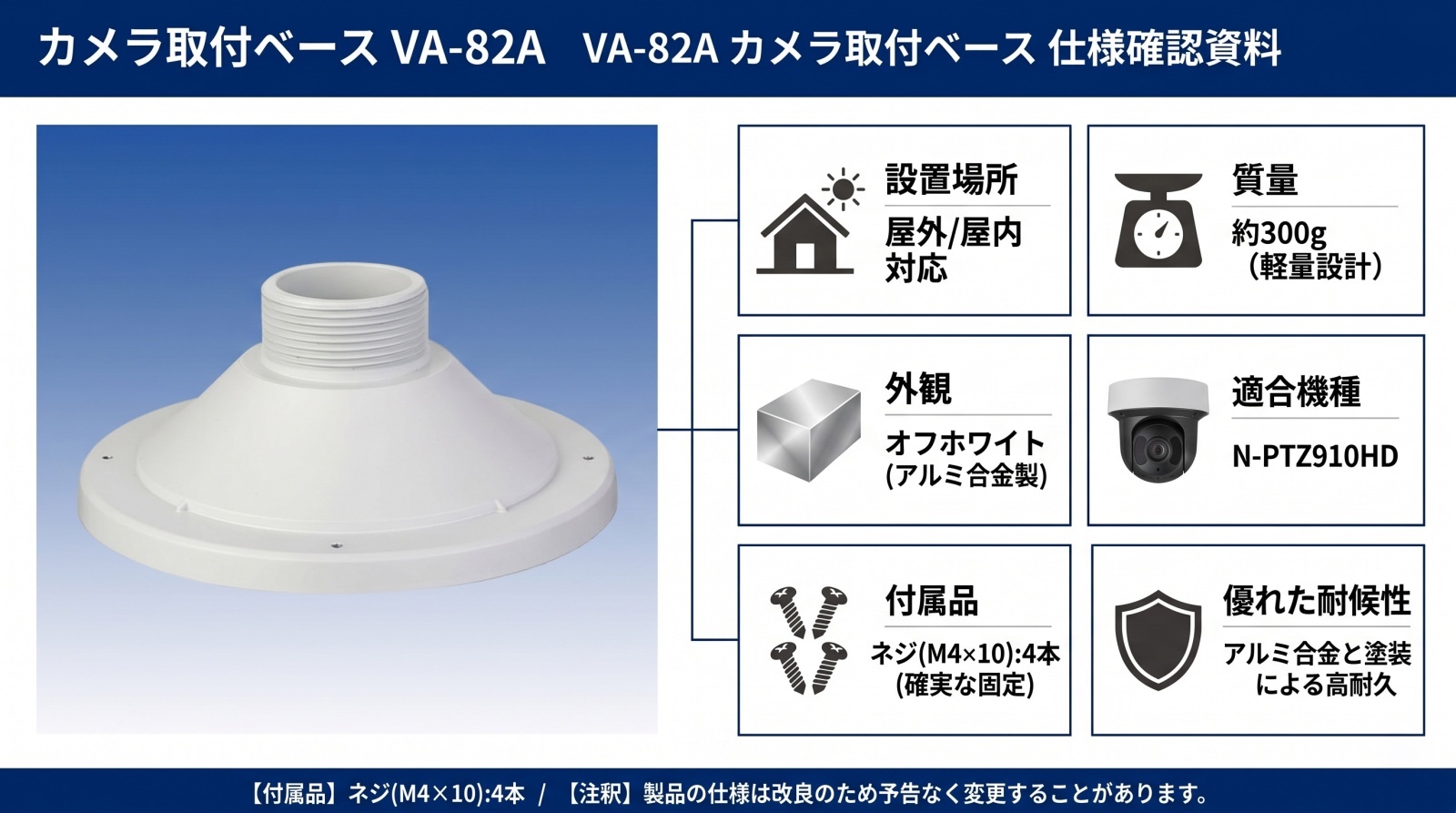

カメラ取付ベース VA-82A

VA-82Aは、PTZカメラ「N-PTZ910HD」を壁面ブラケットや天吊り用ハウジング取付金具へ確実に接続するための専用取付ベースです。アルミ合金を採用した堅牢な設計により、屋内だけでなく屋外環境でも安定した設置を実現します。

型番： VA-82A
製品名： カメラ取付ベース
材質： アルミ合金（オフホワイト塗装）
主な用途： N-PTZ910HDの壁面・天吊り設置用アダプタ
設置場所： 屋外 / 屋内
ネジ規格： G1-1/2（管用平行ネジ）

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

N-PTZ910HDを壁面に設置する場合
N-PTZ910HDを天井から吊り下げる場合
配管ブラケットを用いた強固なカメラ施工
屋外でのPTZカメラ運用と配線保護

導入前に確認したいポイント

接続先のネジ規格がG1-1/2であること
設置場所に応じたオプション金具の有無
屋外設置時の防水シール処理の要否
取り付け面の耐荷重と強度の確保

特長

「N-PTZ910HD」専用の最適設計

ネットワークPTZカメラ N-PTZ910HD にジャストフィットする専用設計です。カメラ本体との固定穴が正確に配置されており、付属のネジを使用することでガタつきのない確実な固定が可能です。

屋内・屋外を問わず使用可能な全天候型

アルミ合金製で耐久性が高く、設置場所を選びません。倉庫内やビル内の屋内設置はもちろん、厳しい天候にさらされる屋外の壁面やポール、天井への設置にも対応します。

多彩な設置スタイルを実現するシステム拡張性

本製品単体だけでなく、壁面ブラケット(VA-82BW)やハウジング取付金具(VA-82BP)など、TAKEX製オプション金具と組み合わせることで、現場の構造に合わせた柔軟な施工を可能にします。

信頼性の高い「G1-1/2管用平行ネジ」を採用

接続部には管用平行ネジ（G1-1/2）規格を採用しています。標準的な配管ブラケットやジャンクションボックスとの親和性が高く、スムーズな接続と配線保護を実現します。

高耐久アルミ合金と洗練された外観

材質には軽量かつ堅牢なアルミ合金を使用。約300gと軽量ながらもカメラをしっかりと支えます。表面は清潔感のあるオフホワイト塗装が施されており、設置環境の美観を損ないません。

施工をサポートする取付ネジ一式を同梱

カメラ本体またはハウジングとベースを固定するためのネジ（M4×10）が4本付属しています。現場で別途ネジを用意する手間を省き、スムーズな工事着手を支援します。

メンテナンス性を考慮したコーン形状

全高約69.5mmのコーン形状（円錐台形状）を採用しており、配線の取り回しや接続部の保護、清掃のしやすさなど、長期運用におけるメンテナンス性にも配慮された形状です。

確実なカメラ保持による映像の安定化

PTZカメラはズームや回転動作を伴うため、取付部の剛性が重要です。本製品は強固なアルミベースにより、カメラの挙動によるブレを最小限に抑え、安定した映像監視を支えます。

    選定時に評価したい強み
    確実な適合： N-PTZ910HD専用のため、取付ミスや不適合のリスクがありません。
耐食性： アルミ合金製で錆に強く、屋外設置でも長期にわたり強度を維持します。
施工の容易さ： 規格化されたネジ接続により、ブラケットへの取り付けが容易です。
美観： 露出部分が少なく、カメラと一体感のあるオフホワイト仕上げです。



施工・設置ガイド

VA-82Aを用いた施工では、接続するオプション金具との組み合わせを事前に確認してください。屋外設置の場合は、浸水防止のための防水処理が重要となります。

設置形態	必要な組み合わせオプション
壁面取り付け	壁面ブラケット (VA-82BW) + 本製品 (VA-82A)
天井吊り下げ	ハウジング取付金具 (VA-82BP) + 本製品 (VA-82A)
配管への直接接続	G1-1/2 ネジ規格のパイプ等 + 本製品 (VA-82A)

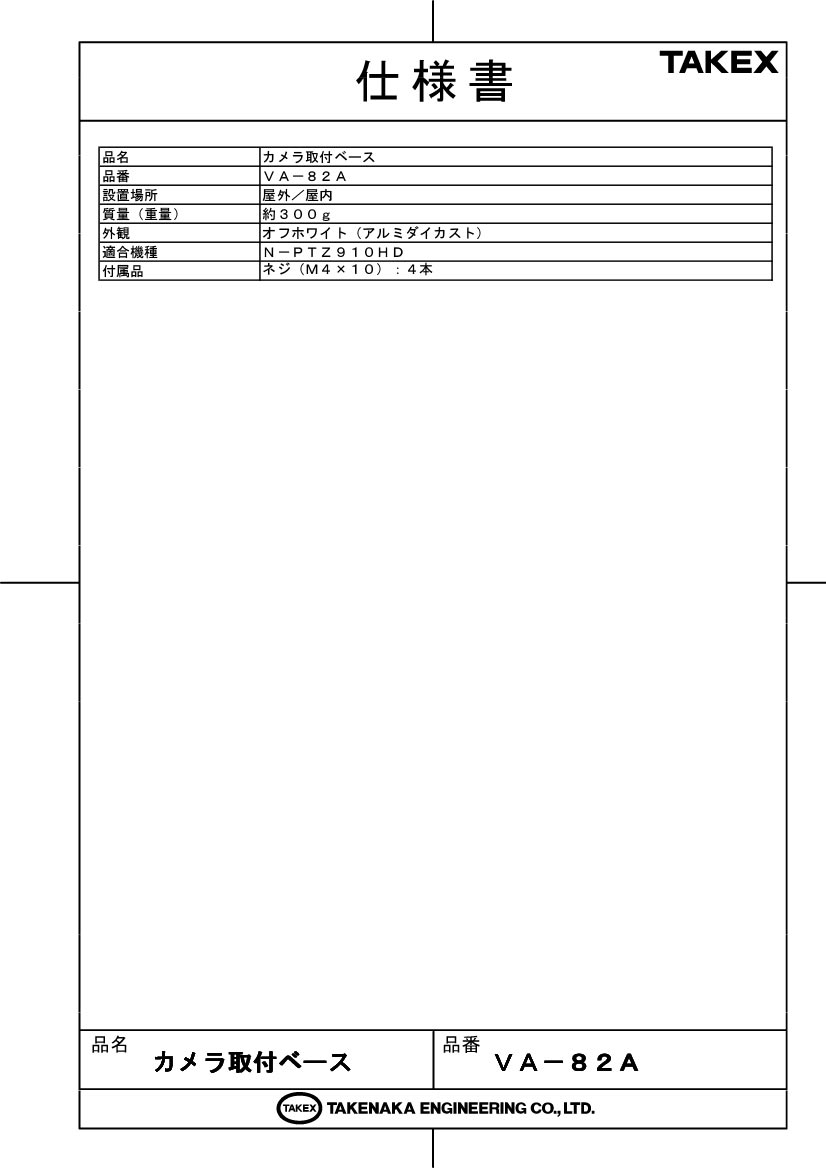

製品仕様

項目	内容
品名	カメラ取付ベース
品番	VA-82A
設置場所	屋外/屋内
質量	約300g
材質	アルミ合金
外観	オフホワイト塗装
適合機種	N-PTZ910HD
接続ネジ規格	G1-1/2（管用平行ネジ）

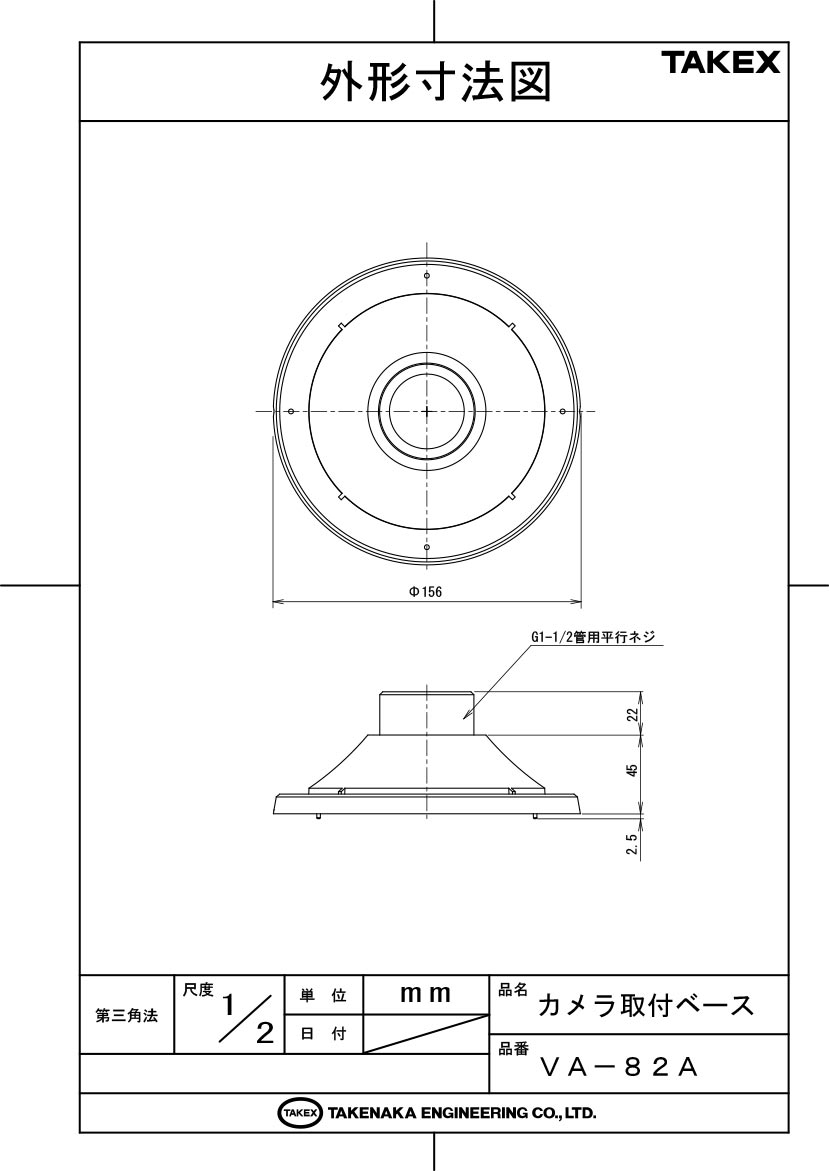

外形寸法	最大外径 φ156mm × 全高約69.5mm
付属品	ネジ (M4×10) ： 4本

FAQ

Q：この取付ベースは N-PTZ910HD 以外のカメラでも使えますか？ A：本製品は N-PTZ910HD 専用に設計されています。他機種での使用については、ネジ穴ピッチやカメラ底面の形状が異なるため、推奨しておりません。

Q：屋外設置時に防水処理は必要ですか？ A：はい。上部のG1-1/2ネジ接続部から浸水する可能性があるため、施工時にはシールテープの使用やコーキング処理など、適切な防水処置を行ってください。

Q：接続するネジの規格「G1-1/2」とは何ですか？ A：JIS規格で定められた「管用平行ネジ」のサイズ呼称です。一般的な配管ブラケットやポールアダプタ、パイプ等で広く採用されている規格です。

Q：壁に取り付けたいのですが、これだけで可能ですか？ A：壁面への設置には、別途「壁面ブラケット（VA-82BW）」が必要です。本製品はカメラとブラケットを仲介するアダプタの役割を果たします。

Q：材質は何でできていますか？ A：耐久性に優れたアルミ合金製です。屋外での使用にも適した堅牢な仕様となっております。

Q：取り付け用のネジは別途用意する必要がありますか？ A：カメラ本体（またはハウジング）を固定するためのM4×10ネジが4本付属しています。ブラケット側への固定ネジは、ご使用のブラケットに合わせてご用意ください。

Q：質量はどのくらいありますか？ A：約300gです。アルミ合金製のため、強度を保ちつつ軽量に仕上げられています。

Q：塗装の色を教えてください。 A：オフホワイトです。多くの防犯カメラやブラケットと調和しやすい標準的なカラーリングです。

Q：落下防止ワイヤーはどこに付ければよいですか？ A：カメラ本体の重量を支えるため、落下防止ワイヤーは取付ベースではなく、設置面（壁や天井）や強固なブラケット本体の構造部に直接固定することを推奨します。

Q：テーパーネジ（Rネジ）の配管に接続できますか？ A：本製品は平行ネジ（Gネジ）仕様です。テーパーネジ（Rネジ）への接続は、ネジのかみ合わせが不十分になる恐れがあるため、アダプタの使用や、シールテープによる入念な施工が必要です。
