屋外・屋内対応 IP66準拠アルミ合金製天井吊下げ型

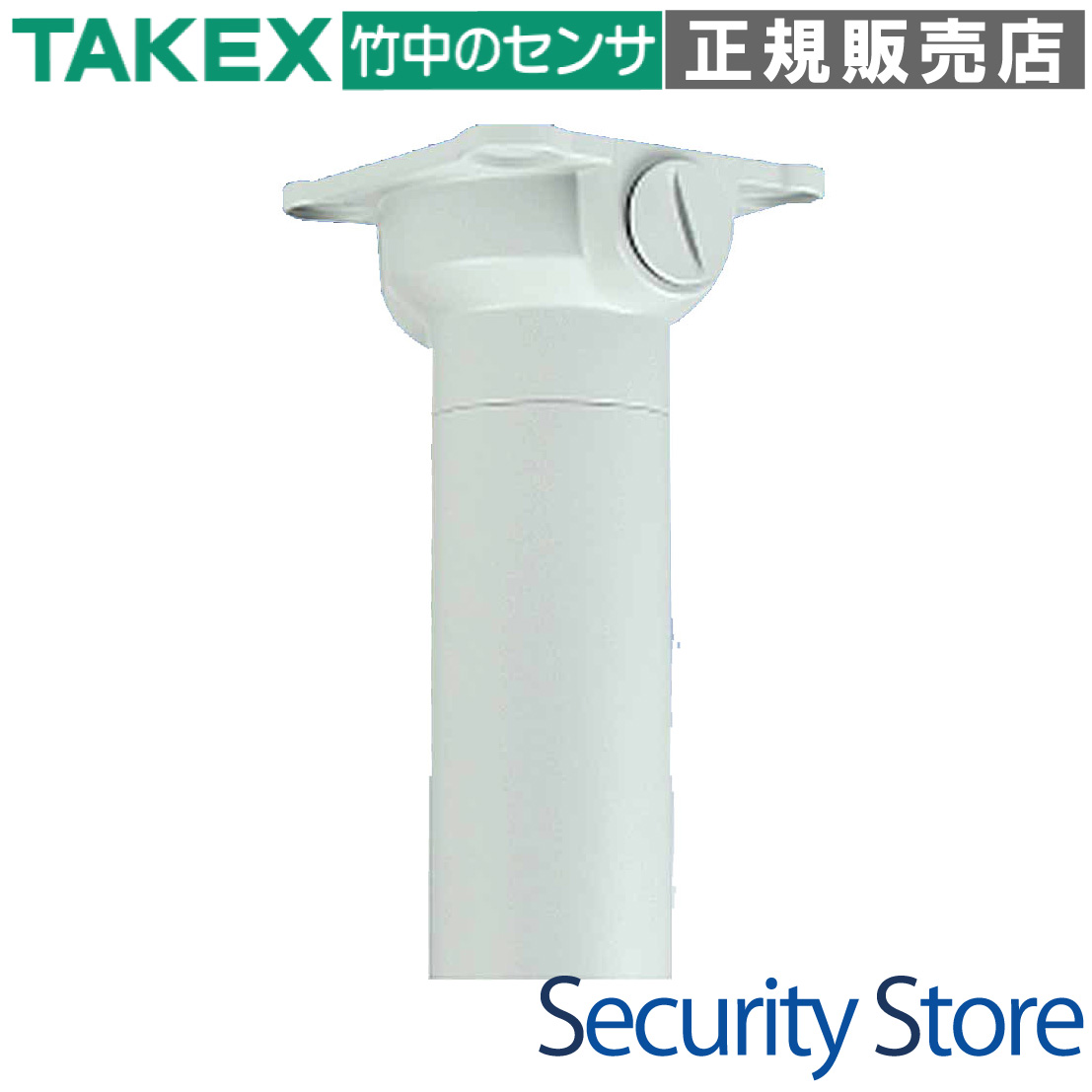

VA-82BP ハウジング取付金具（天井吊下げ）

PTZカメラ（N-PTZ910HD/930HD）を天井面から安全かつ強固に吊り下げるための、IP66防水仕様の専用ブラケットです。

型番 VA-82BP
製品名 ハウジング取付金具（天井吊下げ）
対応機種 N-PTZ910HD、N-PTZ930HD
設置環境 屋外・屋内（天井面）
防塵・防水性能 IEC規格 IP66準拠
材質耐食性に優れたアルミ合金

資料ダウンロード

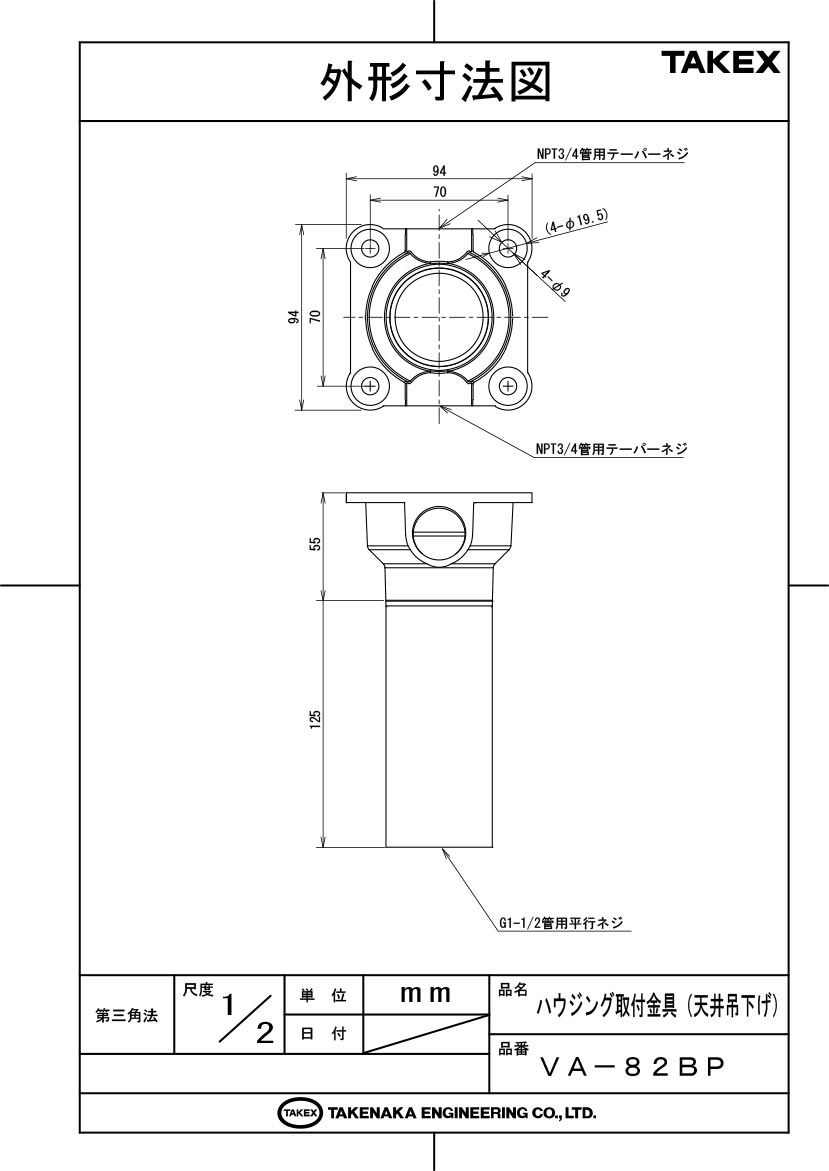

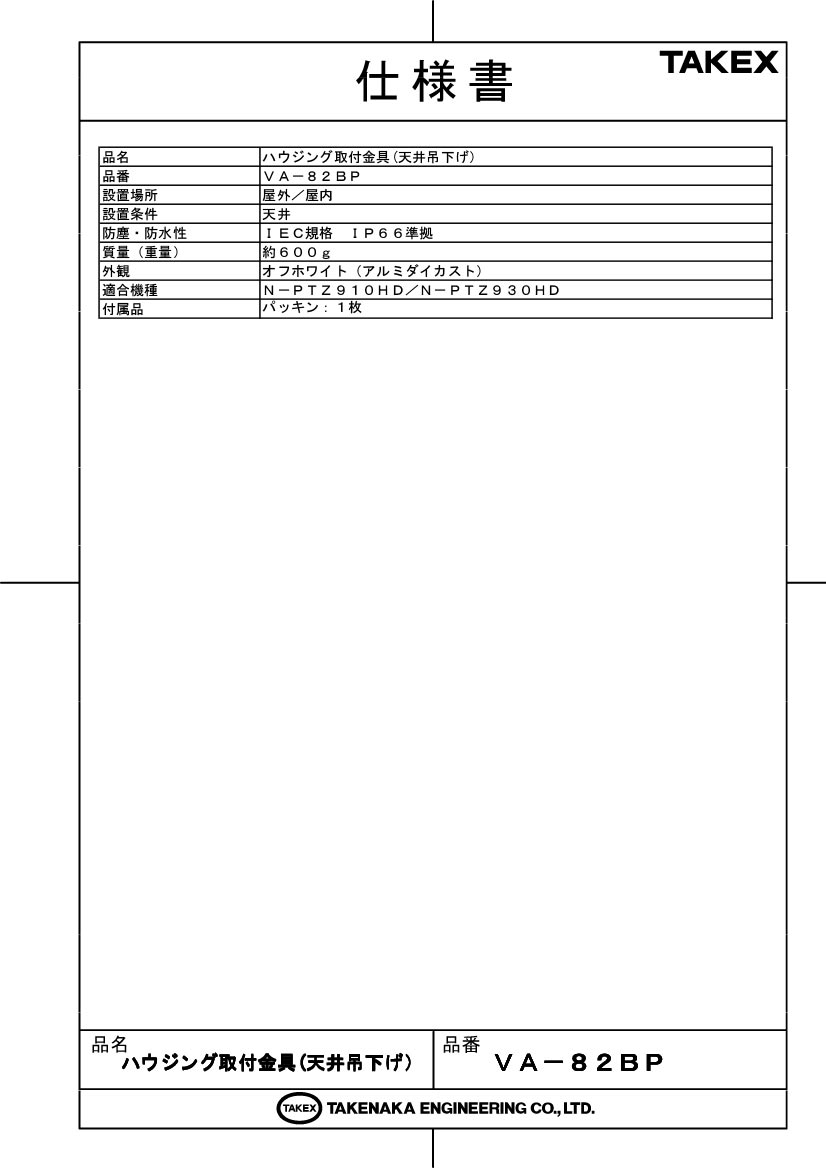

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

ドーム型PTZカメラの天井吊下げ設置
軒下や屋外駐車場などの天井面への施工
雨掛かりがある場所での強固な固定
配線をパイプ内に隠蔽したい現場

導入前に確認したいポイント

天井下地がカメラと金具の総重量に耐えうるか
施工場所のネジ規格（NPTか平行ネジか）
配管接続の向き（上面または側面）
設置後のメンテナンススペースの確保

特長

過酷な環境に耐えるIP66準拠の防塵・防水性

IEC規格のIP66に準拠しており、高い防水・防塵性能を誇ります。風雨にさらされる屋外の天井面でも、カメラの接続部を確実に保護し、長期にわたる安定運用をサポートします。

軽量かつ高剛性なアルミ合金を採用

本体材質には耐食性と強度を兼ね備えたアルミ合金を採用。約600gと軽量でありながら、PTZカメラの動作による振動や風圧に対しても十分な剛性を確保しています。

柔軟な配管接続が可能なマルチエントリー設計

天井取付ベース側には、上面および側面の2箇所に配管接続口（NPT3/4ネジ）を備えています。現場の配線ルートに合わせて、柔軟な施工が可能です。

配線をスマートに隠蔽するパイプ構造

全長180mmのパイプ構造により、カメラのケーブル類をブラケット内部に隠蔽して配線できます。外部露出を最小限に抑えることで、イタズラ防止や美観の維持に貢献します。

専用パッキン付属で確実な密閉性を確保

標準付属品として専用パッキンが1枚同梱されています。天井取付面からの浸水を効果的に防ぎ、施工品質を一定に保つことができます。

施工性の高い取付ピッチ設計

ベース部の取付ピッチは70mm×70mmに設計されており、M8ボルトやアンカーを用いた強固な固定が可能です。プロの現場での標準的な施工方法に適合します。

    選定時に評価したい強み
    信頼の防水設計： IP66準拠により、屋外でも安心して導入いただけます。
隠蔽配線対応： ケーブルを露出させないため、劣化や切断のリスクを低減します。
設置の柔軟性： 天井直付けだけでなく、NPTネジによる電線管接続にも対応。
純正適合： N-PTZ910HD/930HDに最適化されており、フィッティングの不安がありません。



施工・設置ガイド

本製品は重量物の吊下げに使用するため、設置時は必ず以下の事項を遵守してください。
・天井裏の軽天材への固定は避け、コンクリートアンカーやボルト吊りなど、躯体に対して強固に固定してください。
・側面のネジ部（NPT3/4）を使用しない場合は、必ずプラグ等で封止し、必要に応じてコーキング剤で防水処理を行ってください。
・カメラ接続側（下端）は平行ネジ（G1-1/2）です。接続するアダプタの規格を必ず確認してください。

確認項目	仕様・考え方
配管接続口（天井側）	NPT3/4 管用テーパーネジ（上面・側面）
カメラ接続口（下端）	G1-1/2 管用平行ネジ
取付ピッチ	70mm × 70mm（4-φ9）
防水処理	付属パッキンを使用し、ネジ部にはシールテープ等を併用

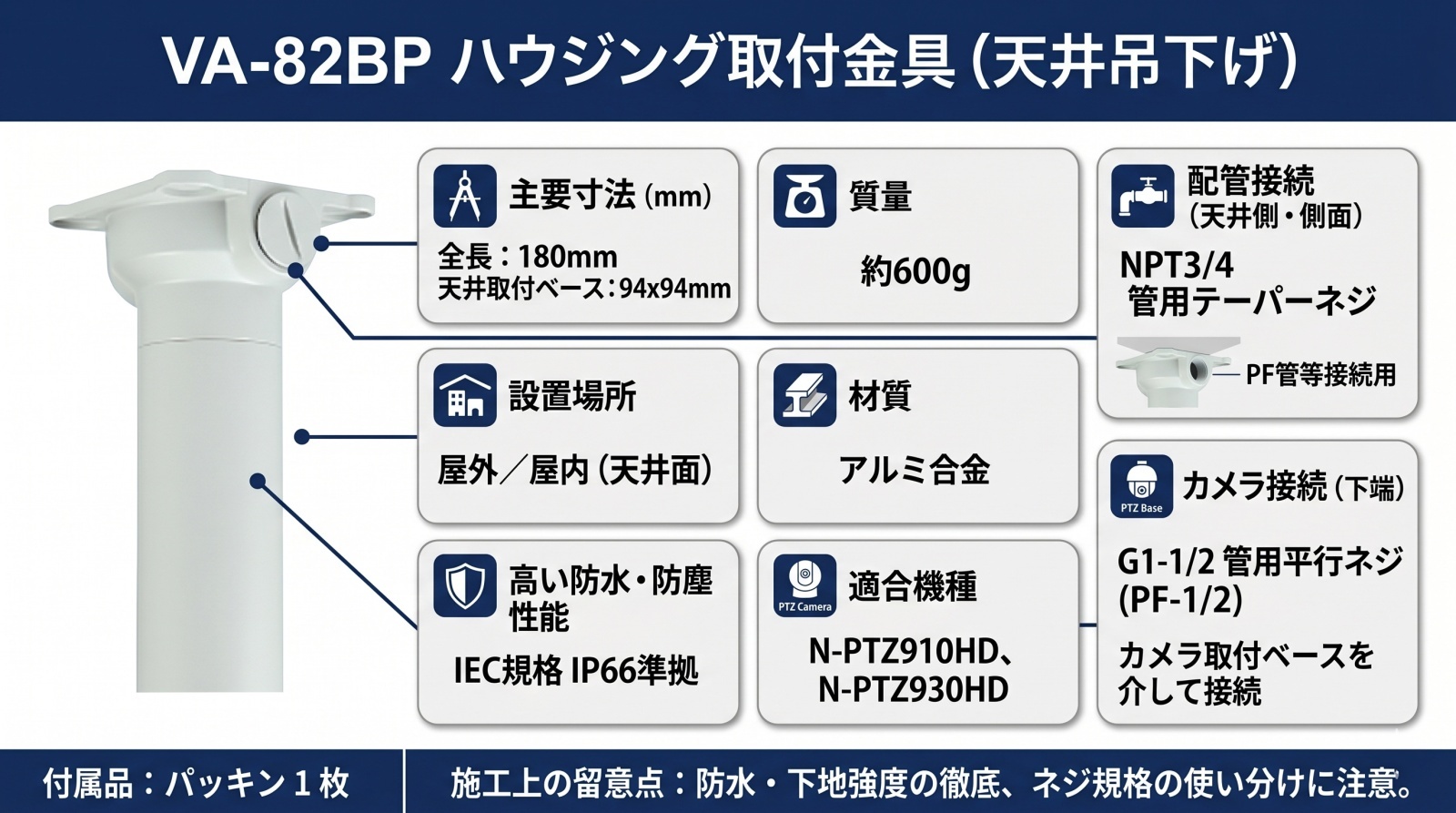

製品仕様

項目	内容
品名	ハウジング取付金具 (天井吊下げ)
品番	VA-82BP
設置場所	屋外/屋内
設置条件	天井面
防塵・防水性	IEC規格 IP66準拠
質量	約600g
外観	オフホワイト(アルミ合金)
適合機種	N-PTZ910HD、N-PTZ930HD
付属品	パッキン1枚
全長	180mm

FAQ

Q：この金具だけでカメラを直接取り付けられますか？ A：いいえ、本製品の下端（G1-1/2ネジ）にカメラ取付ベース（VA-82A等）を接続し、その先にカメラを取り付ける構成となります。

Q：屋外で使用しても錆びませんか？ A：耐食性の高いアルミ合金を使用していますが、沿岸部などの塩害地域では腐食が早まる可能性があるため、設置環境にご注意ください。

Q：ネジ規格の「NPT」とは何ですか？ A：アメリカ管用テーパーネジの規格です。配管（PF管等）を接続する際は、規格が合うコネクタをご選定ください。

Q：IP66の防水性を保つための注意点は？ A：付属のパッキンを必ず使用し、配管接続部のネジにはシールテープやコーキング剤を適切に使用してください。

Q：対応していないカメラは取り付けられますか？ A：N-PTZ910HD/930HD専用設計ですが、下端のG1-1/2ネジに適合するハウジングベースであれば物理的に接続可能な場合があります。ただし保証外となります。

Q：質量600gとのことですが、耐荷重は？ A：金具自体の強度よりも天井下地の強度が重要です。適合機種の重量を十分に支えられる躯体に固定してください。

Q：側面の配線穴は塞がれていますか？ A：出荷時はプラグ等で保護されていますが、使用しない場合は確実に密閉されていることを確認してから施工してください。

Q：色はどのような白ですか？ A：オフホワイト塗装です。一般的な監視カメラの筐体色に近い色味となっています。

Q：パイプの長さを変更することはできますか？ A：いいえ、本製品は全長180mmの固定サイズとなっており、パイプの延長や切断はできません。

Q：アンカーは何を使用すればよいですか？ A：ベースの穴径はφ9ですので、M8サイズのボルトまたはアンカーが適合します。
