壁面ブラケット TAKEX 竹中エンジニアリング [VA-82BW-1]

壁面ブラケット TAKEX 竹中エンジニアリング [VA-82BW-1]

販売価格: 会員のみ販売

商品詳細

壁面ブラケット PTZカメラ用アクセサリ 高耐久スチール製 屋内・屋外対応

VA-82BW-1 壁面ブラケット

ネットワークPTZカメラ「N-PTZ910HD/930HD」を壁面へ確実に固定するための専用ブラケットです。屋外環境にも耐えうる堅牢なスチール設計で、安定した監視運用を支えます。

  • 型番： VA-82BW-1
  • 製品名： 壁面ブラケット
  • 主な材質： 熱間圧延軟鋼板 SPHC-P（オフホワイト塗装）
  • 適合機種： N-PTZ910HD / N-PTZ930HD
  • 設置場所： 屋内 / 屋外（壁面）
  • アーム出し寸： 260mm

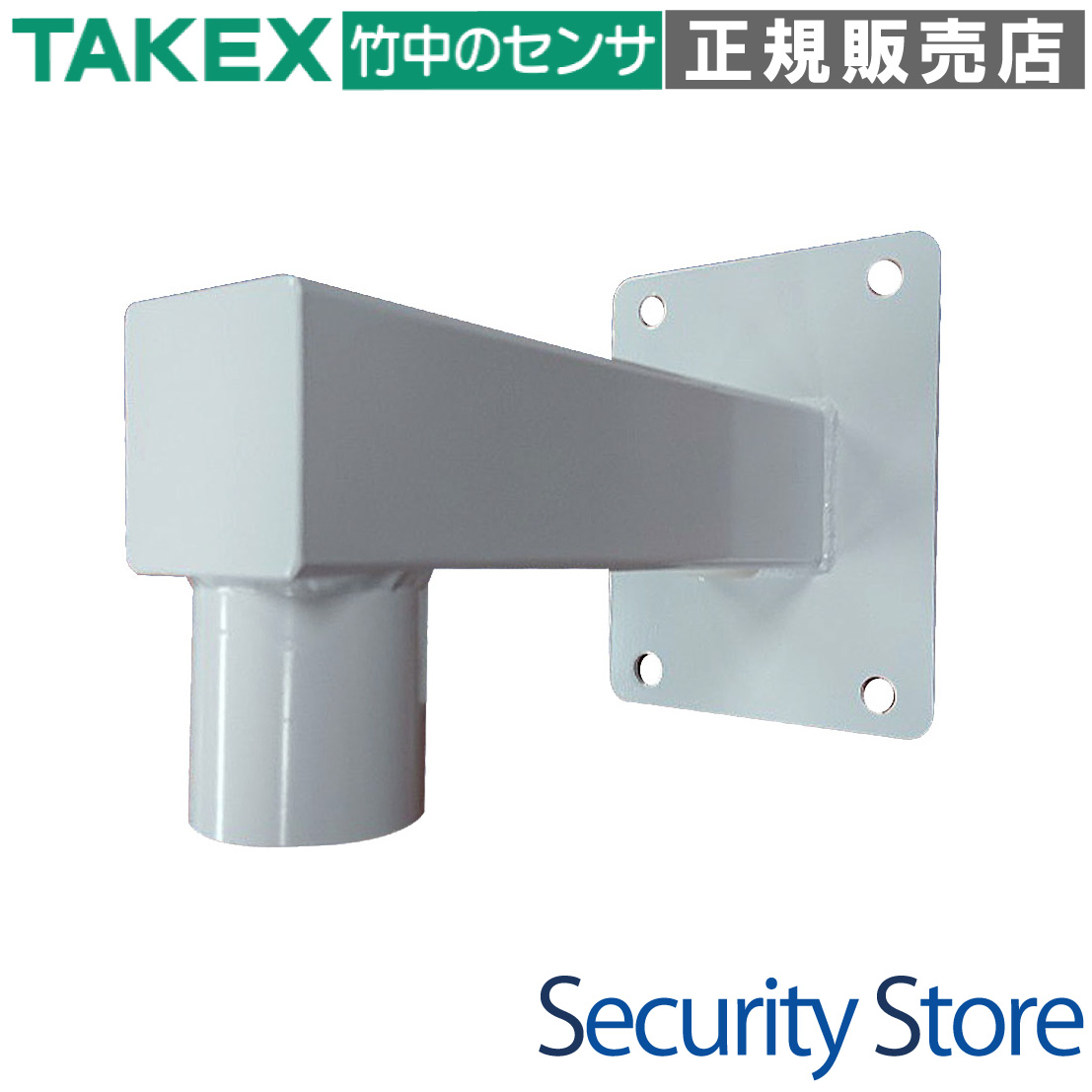

VA-82BW-1 壁面ブラケット 製品画像

資料ダウンロード

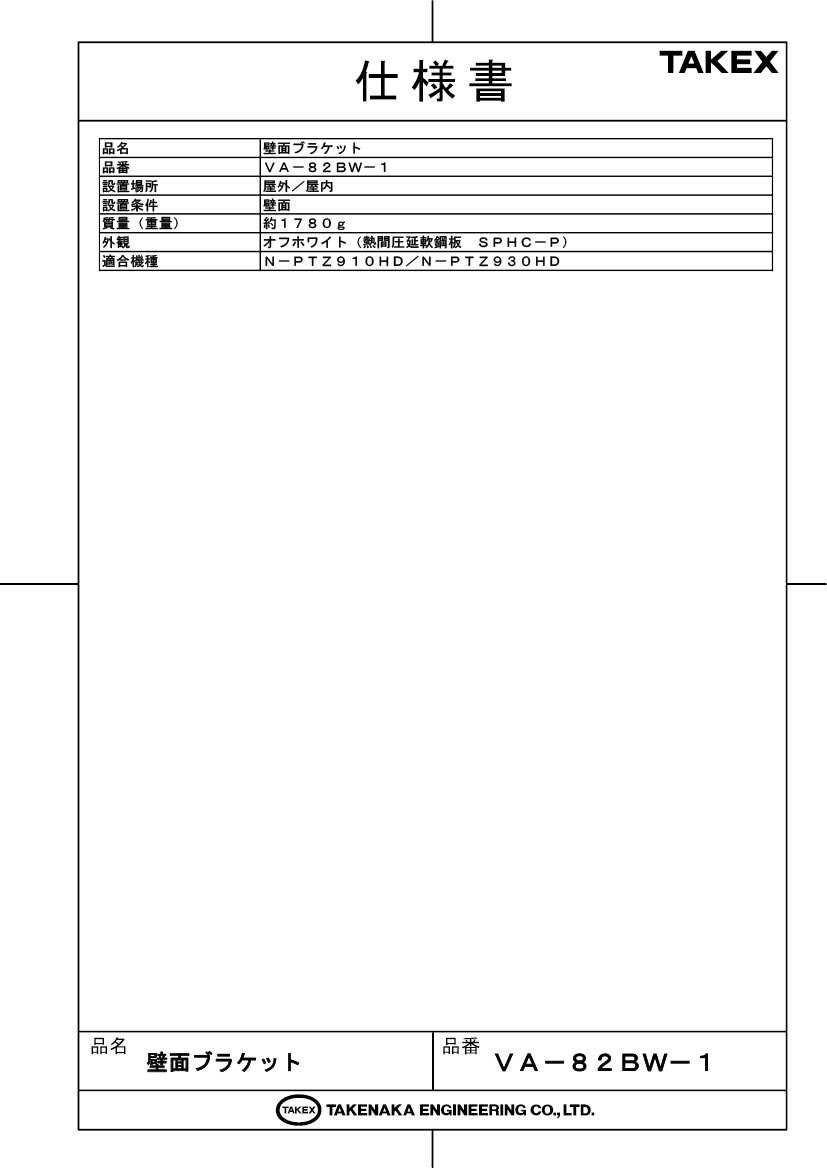

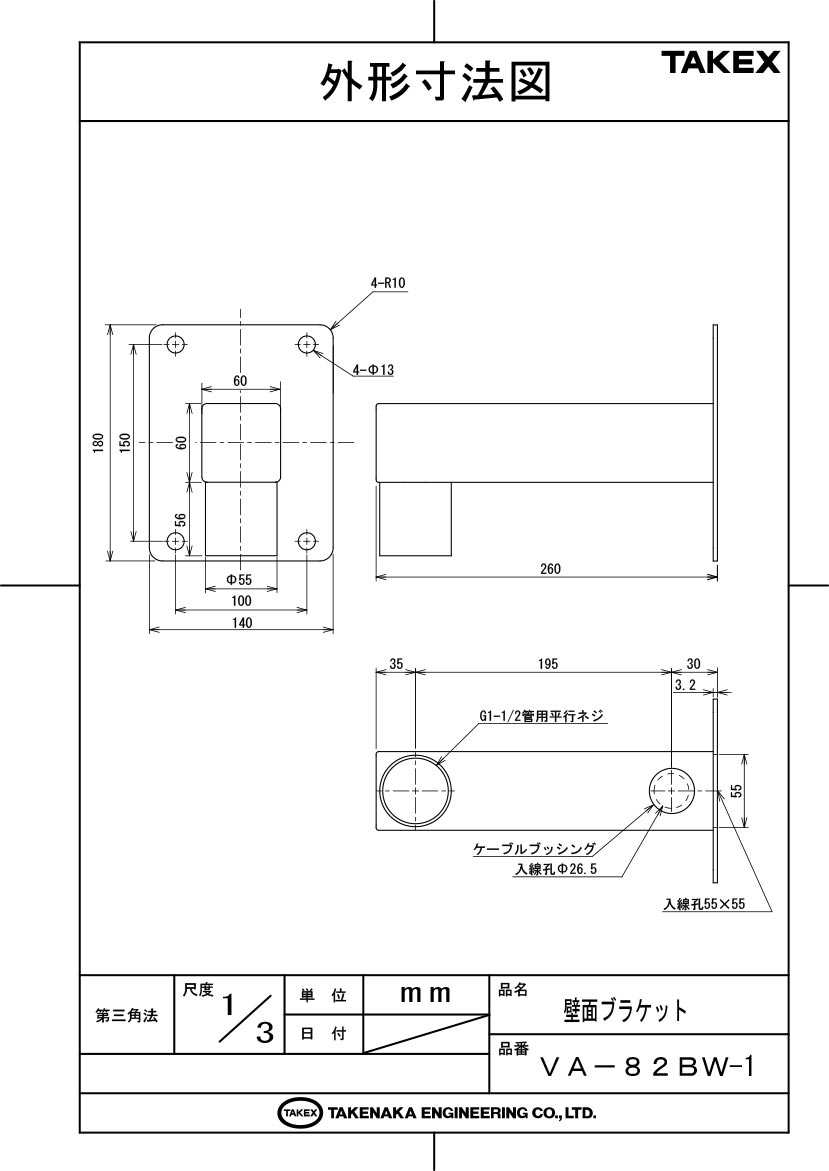

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • PTZカメラの壁面への新規取り付け
  • 屋外駐車場やビル外壁へのカメラ設置
  • 十分な壁面クリアランスが必要な現場
  • 堅牢性が求められる法人向け監視システム

導入前に確認したいポイント

  • 壁面の強度がカメラ重量+ブラケットに耐えるか
  • アンカーボルト（M10/M12）の準備状況
  • カメラ取付ベース（VA-82A等）の有無
  • 隠蔽配線か露出配線かの通線計画

特長

PTZカメラ専用の最適化設計

ネットワークPTZカメラ「N-PTZ910HD」および「N-PTZ930HD」のために設計された専用ブラケットです。カメラ本体の性能を最大限に発揮できるよう、重心バランスや固定方法が緻密に調整されています。

過酷な環境に耐える高耐久スチール

素材には熱間圧延軟鋼板（SPHC-P）を採用。十分な厚みと剛性を備えており、屋外設置における強風や振動の影響を最小限に抑え、安定した映像の記録をサポートします。

260mmの余裕あるアーム長

壁面からカメラ取付中心まで260mmの距離を確保しています。これにより、カメラのパン・チルト動作時に壁面との干渉を防ぎ、より広い視野角を確保することが可能です。

G1-1/2 管用平行ネジ規格に対応

カメラ接続側の下端部には、汎用性の高いG1-1/2ネジを採用しています。別売のカメラ取付ベース（VA-82A等）とスムーズに連結でき、施工の標準化に貢献します。

柔軟な通線経路の選択が可能

ベース背面のスクエア孔（55mm×55mm）による隠蔽配線と、アーム底部のブッシング付孔（φ26.5）による露出配線の両方に対応。現場の状況に合わせた柔軟な施工が可能です。

強固な4点固定式ベース

180mm×140mmの大型取付ベースを採用し、4箇所の穴（φ13）を配置。M10またはM12のアンカーボルトを使用することで、重量のあるカメラも長期間安全に保持します。

景観に馴染むオフホワイト塗装

多くの建物外装やカメラ本体の色味と調和しやすいオフホワイトの塗装を施しています。機能性だけでなく、設置後の美観にも配慮したプロ仕様の仕上がりです。

選定時に評価したい強み

  • 安定性： 約1.78kgの自重とスチール構造による高い剛性
  • 施工性： 2種類の通線方式に対応し、現場を選ばない柔軟な設計
  • 互換性： 指定PTZカメラにジャストフィットする専用性
  • メンテナンス： ネジ規格の統一により将来的なカメラ交換もスムーズ

施工・設置ガイド

本製品の設置には、カメラとブラケットの合計重量、および風圧荷重を考慮した十分な強度を持つ壁面が必要です。以下の施工基準をご確認ください。

確認項目 この製品での考え方
推奨固定具 M10またはM12のアンカーボルト 4本（現場の壁質に応じたもの）
防水処理 露出配線時はアーム下部のブッシング部にシール材等で防水処理を推奨
防錆対策 施工時に塗装に傷がついた場合、速やかに補修塗料で保護してください
適合ベース カメラ固定には別途VA-82A等の取付ベースが必要な場合があります

製品仕様

項目 内容
品名 壁面ブラケット
品番 VA-82BW-1
設置場所 屋外/屋内
設置条件 壁面固定
質量 約1,780g
外観・材質 オフホワイト塗装 / 熱間圧延軟鋼板 (SPHC-P)
アーム出し寸法 260mm
取付ベース外寸 H180mm × W140mm
取付孔ピッチ H150mm × W100mm（φ13×4箇所）
カメラ側接続部 G1-1/2 管用平行ネジ
適合機種 N-PTZ910HD、N-PTZ930HD

FAQ

Q：このブラケットはどのカメラに対応していますか？ A：ネットワークPTZカメラ N-PTZ910HD および N-PTZ930HD に適合しています。
Q：屋外で使用しても錆びませんか？ A：スチール（SPHC-P）にオフホワイトの塗装を施しており屋外対応ですが、施工時の傷や塩害地域での使用は錆の原因となります。傷がついた場合は防錆塗料での補修を推奨します。
Q：壁からカメラまでの距離はどのくらいですか？ A：壁面からカメラの取り付け中心（ネジ部）まで、約260mmの距離があります。
Q：固定に必要なアンカーボルトのサイズを教えてください。 A：取付穴径はφ13mmです。M10またはM12のアンカーボルト 4本での固定を推奨します。
Q：配線はブラケットの内部を通せますか？ A：はい、ベース背面の隠蔽配線用孔、またはアーム底部の露出配線用孔（ブッシング付）から内部を通線可能です。
Q：ブラケット自体の重量はどのくらいですか？ A：約1,780g（約1.78kg）です。カメラの自重も加わるため、十分な強度がある壁面に設置してください。
Q：カメラとの接続部のネジ規格は何ですか？ A：G1-1/2（管用平行ネジ）です。
Q：カメラ取付ベース（VA-82A）なしで直接カメラを付けられますか？ A：カメラ側の仕様によりますが、通常はVA-82A等の取付ベースを中継して本ブラケットと連結します。
Q：木造の壁にも設置できますか？ A：カメラとブラケットの総重量が重いため、十分な厚みのある下地（柱など）があることを確認し、適切なボルトで固定してください。コンクリート壁への固定が最も推奨されます。
Q：色はオフホワイト以外にありますか？ A：標準ラインナップはオフホワイトのみとなります。
