ワンケーブル4メガAHDデイナイトカプセルカメラ [VCC-IR41VAH]

ワンケーブル4メガAHDデイナイトカプセルカメラ [VCC-IR41VAH]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） AHD防犯カメラ ワンケーブル（電源重畳） 4メガピクセル / QHD 屋内用

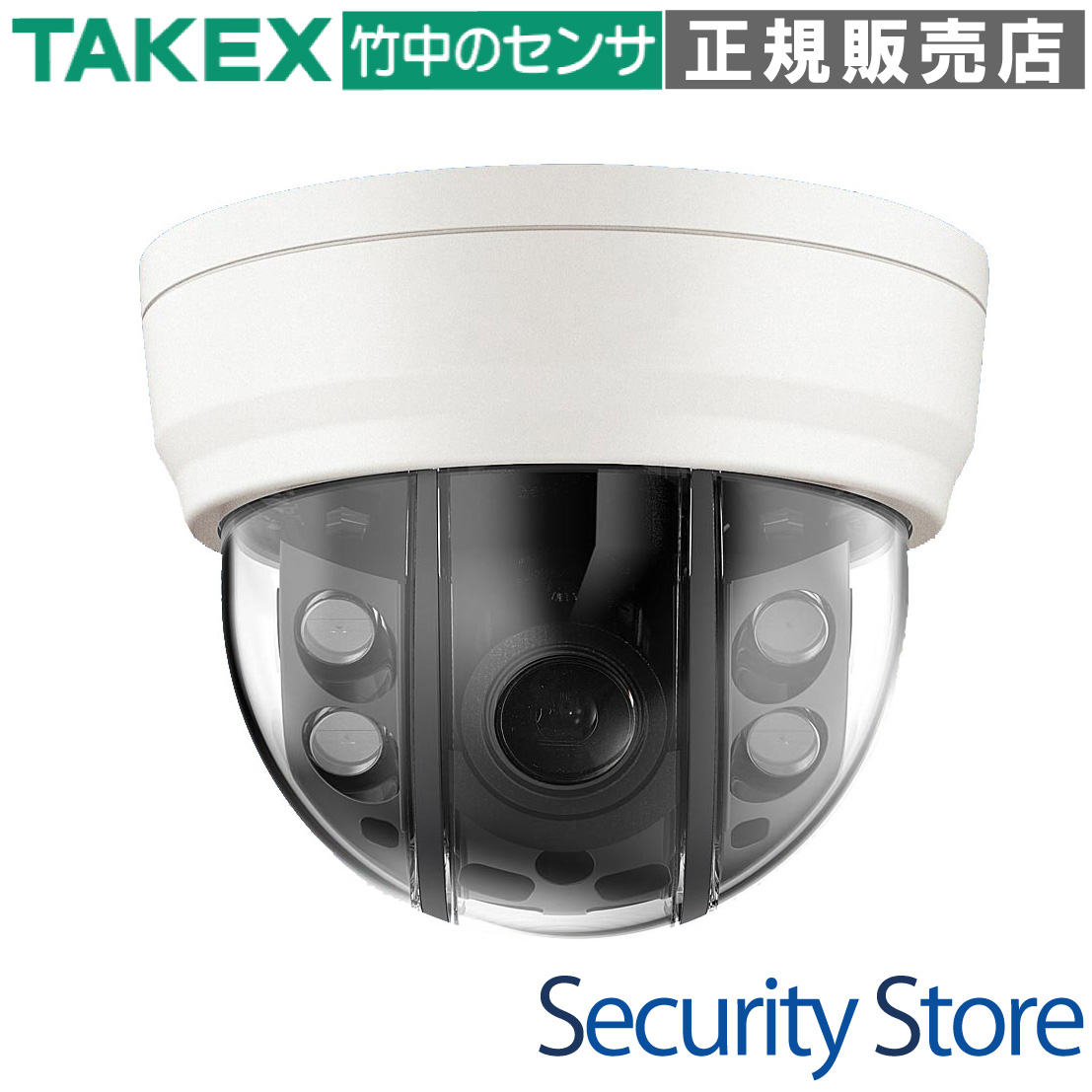

ワンケーブル4メガAHDデイナイトカプセルカメラ VCC-IR41VAH

既存の同軸ケーブル配線を活用し、フルHDを超える高精細な4MP（QHD）監視を実現する屋内用カプセルカメラ。電源と映像、制御信号を1本で伝送するワンケーブル方式により、施工性を極限まで高めています。

  • 型番： VCC-IR41VAH
  • 撮像素子： 1/2.8型 SONY STARVIS CMOSセンサー
  • 最大解像度： 2560×1440 (1440p / 30fps)
  • レンズ仕様： 4.4倍電動ズーム・オートフォーカス（f=2.7mm〜12mm）
  • 伝送方式： 専用電源重畳方式（AHDフォーマット）
  • 暗視性能： 赤外線照明搭載（最大35m照射 / 0ルクス対応）

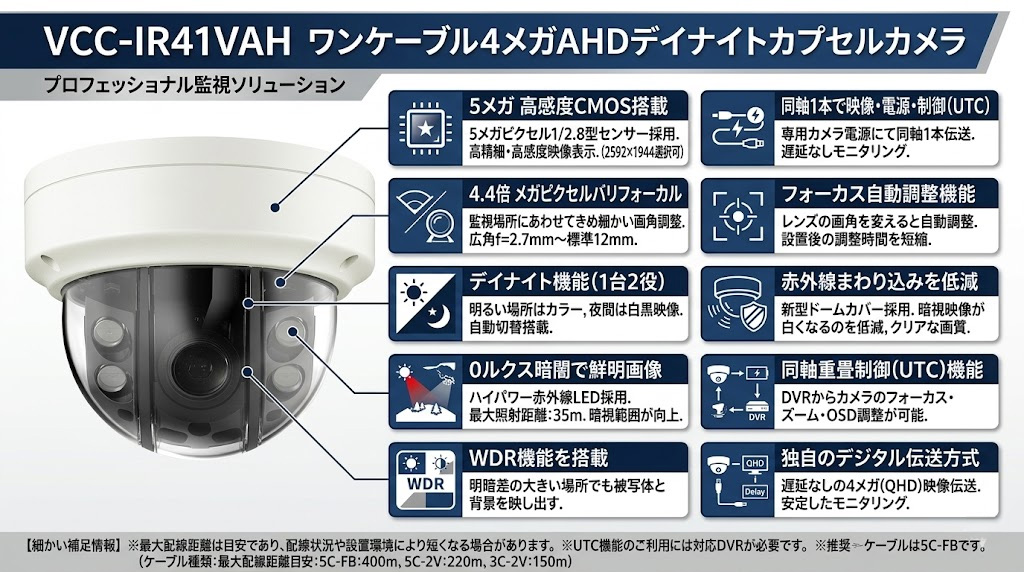

VCC-IR41VAH ワンケーブル4メガAHDデイナイトカプセルカメラ

資料ダウンロード

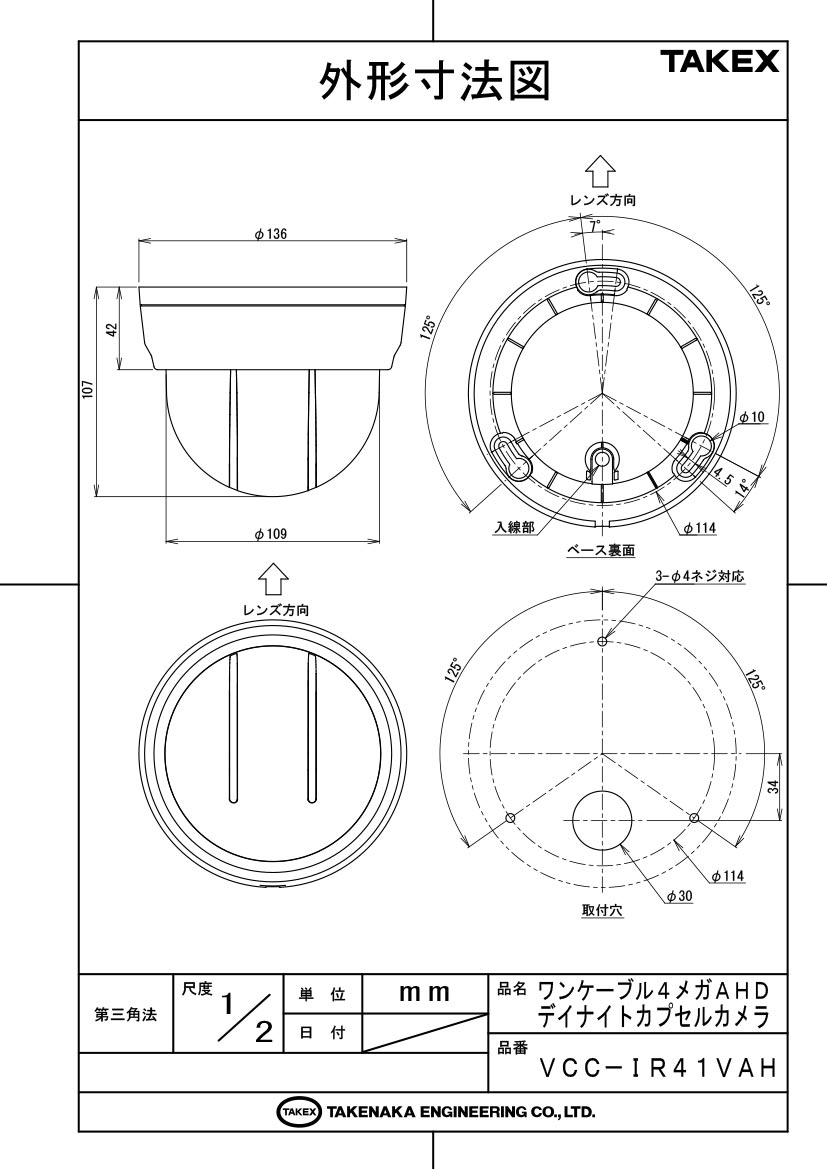

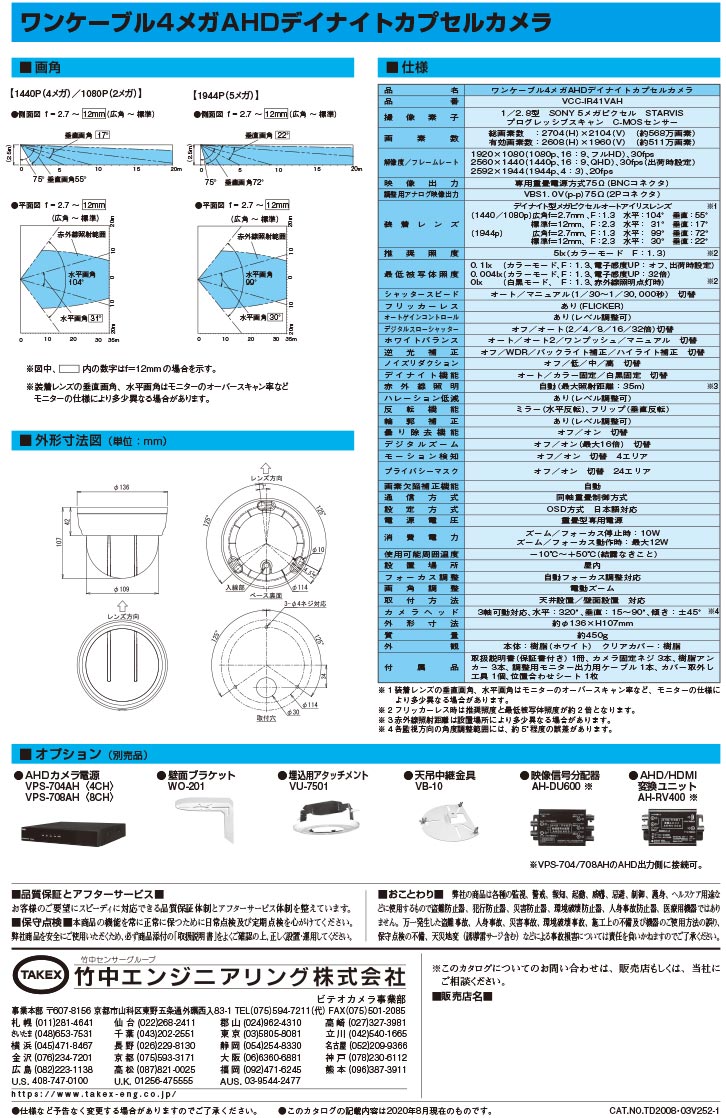

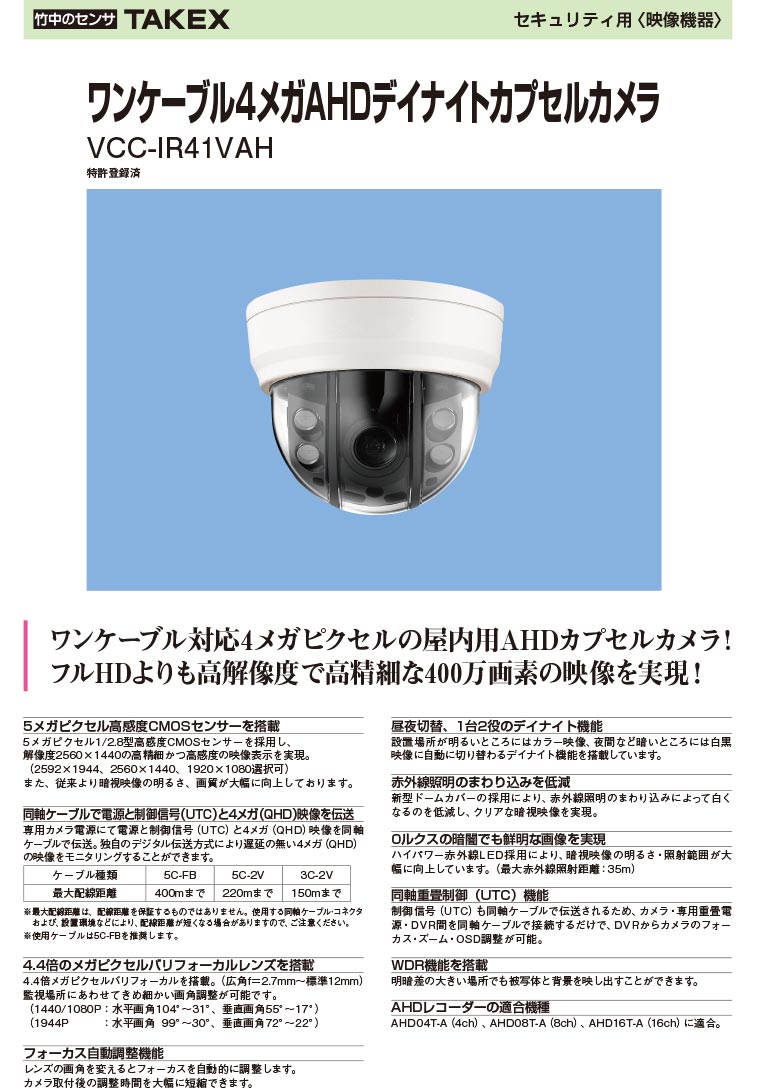

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィスや店舗の屋内高画質監視
  • 既設同軸ケーブルを利用したシステム更新
  • 完全な暗闇が発生する倉庫・夜間店舗
  • 広角から望遠まで詳細な画角調整が必要な現場

導入前に確認したいポイント

  • 専用重畳電源（VPS-704AH等）が必要です
  • 屋内専用モデルのため屋外設置は不可です
  • AHD4MP/5MP対応レコーダーが必要です
  • 同軸ケーブルは5C-FB（75Ω）を推奨します

特長

5メガピクセル SONY STARVISセンサーによる圧倒的な高感度

1/2.8型の高感度裏面照射型CMOSセンサーを採用。有効画素数約511万画素を活かし、標準で4メガピクセル（2560×1440）の高精細映像を出力します。従来のフルHDと比較して情報量が格段に多く、顔の細部や文字の判別能力が飛躍的に向上しています。

同軸ケーブル1本で電源・映像・制御を完結

専用電源を使用することで、同軸ケーブル1本で映像信号、カメラ電源、さらにはUTC（同軸重畳制御）信号の伝送が可能です。個別の電源配線が不要なため、施工コストを大幅に抑制でき、長距離伝送（5C-FB使用時最大400m）にも対応します。

電動ズーム・オートフォーカス機能で調整時間を短縮

4.4倍のバリフォーカルレンズ（f=2.7mm〜12mm）を搭載。画角を変更すると自動でフォーカスを合わせる「ワンアクションAF」機能を備えており、高所作業車での細かなピント調整などの手間を大幅に削減します。

最大35mのハイパワー赤外線暗視

周囲の照度が下がると自動で白黒映像に切り替わり、赤外線LEDが点灯するデイナイト機能を搭載。ハイパワーLEDの採用により、最大35m先まで0ルクスの暗闇でも鮮明な映像を捉えます。ハレーションを抑える「ANTI-SAT.」機能も備えています。

逆光に強いWDR（ワイドダイナミックレンジ）

窓際やエントランスなど、明暗差の激しい環境下でも白とびや黒つぶれを抑制するWDR機能を搭載。背景と人物の両方を最適な露出で合成し、視認性の高い映像を生成します。

改良型ドームカバーによる画質劣化の低減

新型ドームカバーの採用により、赤外線照明のカバー内での乱反射（まわり込み）を抑制しました。暗視モード時でも全体が白っぽくなる現象を防ぎ、クリアな夜間映像を実現しています。内部は3軸可動構造のため、壁面・天井のどちらにも柔軟に設置可能です。

UTC機能による遠隔設定

制御信号が同軸ケーブルで伝送されるため、レコーダー（DVR）側からメニュー操作（OSD設定）やズーム・フォーカスの調整が可能です。現場に脚立を持ち込んでカメラを直接操作する必要がなく、運用開始後の微調整も容易です。

選定時に評価したい強み

  • 配線効率： ワンケーブル方式により、既存配線を流用した4MP化が極めて容易。
  • 低照度性能： 0ルクス対応の赤外線とSTARVISセンサーによる低ノイズな暗視映像。
  • 調整の柔軟性： 電動ズーム・AF、および3軸ヘッドにより、狙いたい場所を確実にカバー。
  • 運用安定性： 3D-DNRやWDRなど、BtoB用途で必須となる画像補正機能が充実。

施工・設置ガイド

重要：旧型の電源ユニット（VPS-604AH/608AH等）には接続しないでください。機器故障の原因となります。必ず指定の重畳電源（VPS-704AH/708AHシリーズ）を使用してください。

カメラの設置時には、ドームカバーの「切欠き」を本体のOSDスイッチ位置に合わせて装着してください。向きが異なると赤外線が反射し、暗視映像にハレーションが発生します。

ケーブル種類 最大配線距離（目安） 特記事項
5C-FB 最大 400m 【推奨】デジタル伝送に適し、ノイズ耐性が高い。
5C-2V 最大 220m 既設配線の流用時などに使用。
3C-2V 最大 150m 短距離での使用。取り回しは良いが減衰に注意。

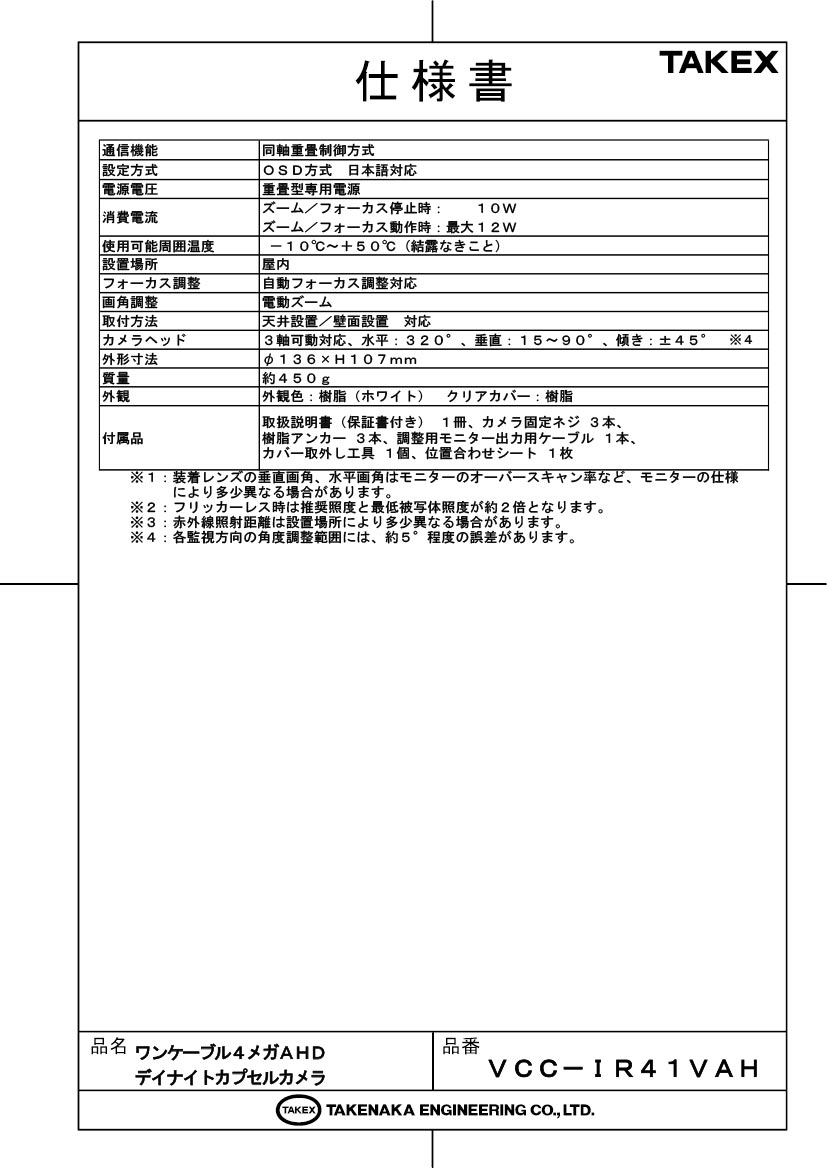

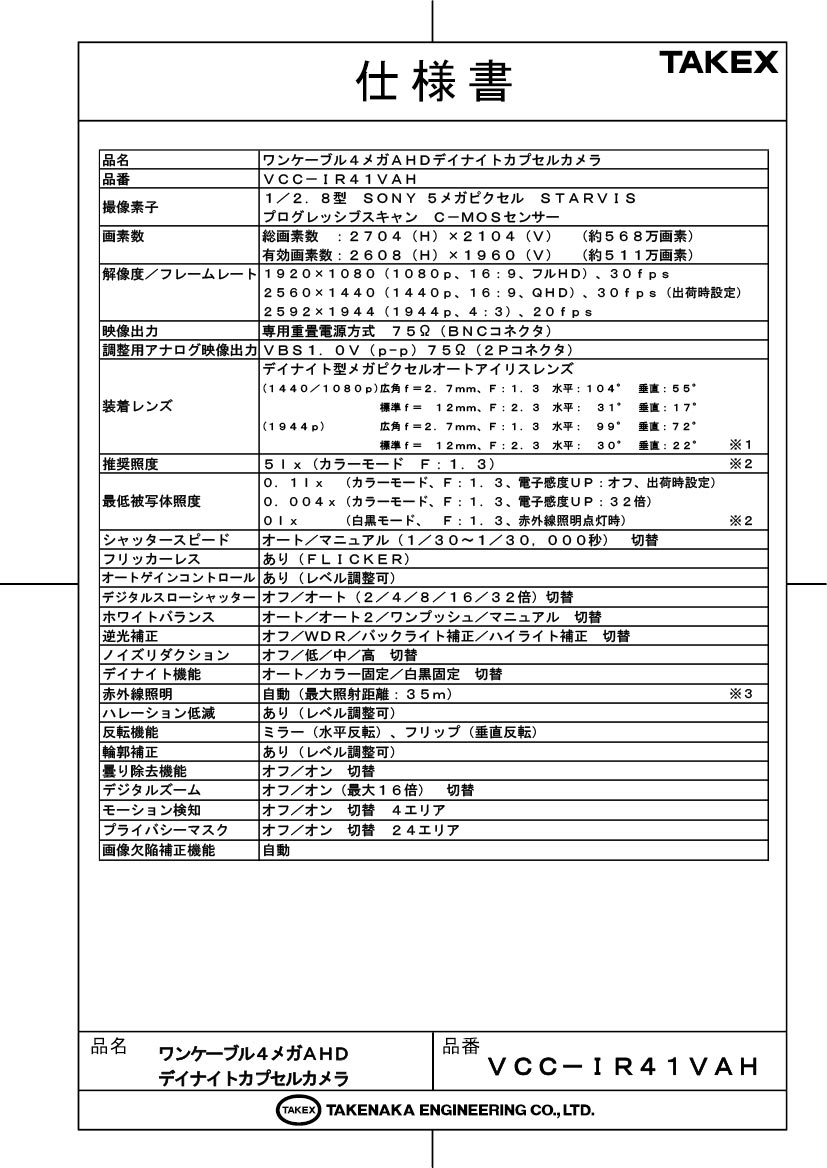

製品仕様

項目 内容
品名 / 品番ワンケーブル4メガAHDデイナイトカプセルカメラ / VCC-IR41VAH
撮像素子1/2.8型 SONY 5メガピクセル STARVIS プログレッシブスキャン CMOS
有効画素数2608(H) × 1960(V)（約511万画素）
解像度 / フレームレート2560×1440 (30fps 出荷時) / 1920×1080 (30fps) / 2592×1944 (20fps)
映像出力専用重畳電源方式 75Ω (BNC) / 調整用アナログ出力 (VBS 1.0V)
装着レンズ電動ズーム・オートフォーカス f=2.7mm〜12mm (F1.3〜2.3)
画角 (1440p)水平: 104°〜31° / 垂直: 55°〜17°
最低被写体照度0.1 lx (カラー) / 0 lx (白黒・赤外線点灯時)
赤外線照明最大照射距離：35m (自動点灯)
画像補正機能WDR、バックライト補正、ハイライト補正、3D-DNR、フリッカーレス
各種機能ミラー、フリップ、デジタルズーム(16倍)、モーション検知、プライバシーマスク
設定・通信OSD方式(日本語)、UTC(同軸重畳制御) Pelco-C互換
使用環境-10℃〜+50℃ (結露なきこと) / 屋内専用
電源 / 消費電力重畳型専用電源より供給 / 最大12W (動作時)
外形寸法 / 質量φ136 × H107mm / 約450g
外観ホワイト（樹脂製）、クリアドームカバー

FAQ

Q：既存のアナログカメラ用電源（VPS-604AH等）は使えますか？ A：いいえ、使用できません。本機は4MP/QHD伝送に対応した新しい重畳方式を採用しているため、必ずVPS-700AHシリーズ（VPS-704AH/708AH等）をご使用ください。
Q：2メガピクセル（1080p）のレコーダーに接続できますか？ A：カメラ本体のOSDスイッチを操作することで出力を2MPに切り替え可能です。ただし、本機の性能を活かすため4MP以上対応のレコーダーを推奨します。
Q：屋外への設置は可能ですか？ A：本製品は屋内専用です。防水性能は備えておりませんので、屋外には設置しないでください。
Q：ピント合わせは自動ですか？ A：はい、オートフォーカス機能を搭載しています。画角をズーム調整した後に自動でピントを合わせるため、現場での調整が非常に簡単です。
Q：夜間の赤外線は何メートル先まで届きますか？ A：最大照射距離は約35mです。ただし設置環境（壁の反射率等）により実効距離は変動します。
Q：同軸ケーブルは何を使えばいいですか？ A：特性インピーダンス75Ωの同軸ケーブルを使用してください。新規施工の場合は、伝送安定性の高い「5C-FB」を強く推奨します。
Q：UTC制御とは何ですか？ A：同軸ケーブルを通じてカメラの設定を変更する機能です。レコーダー側からズーム操作やメニュー設定が可能です。
Q：WDR（ワイドダイナミックレンジ）が効かないのですが。 A：OSD設定で「FLICKER」が有効になっているとWDRが機能しない制限があります。西日本などの60Hz地域でフリッカーの心配がない場合は、露光設定を「オート」にしてください。
Q：ドームカバーを付けたら映像が白っぽくなりました。 A：ドームカバーの向きが逆（180度反転）になっている可能性があります。カバーの切欠きとOSDスイッチの位置を合わせて再装着してください。
Q：BNCコネクタに指定はありますか？ A：必ず75Ω用のBNCコネクタを使用してください。アナログ用の50Ω品を使用すると、インピーダンス不整合により映像が出ない、またはノイズの原因となります。
