AHDカメラ電源 TAKEX 竹中エンジニアリング [VPS-708AH]

AHDカメラ電源 TAKEX 竹中エンジニアリング [VPS-708AH]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） AHDカメラ電源 電源重畳方式 8チャンネル UTC対応

VPS-708AH AHDカメラ電源 (8CH)

VPS-708AHは、高解像度4メガピクセルAHDカメラ専用の8チャンネル電源ユニットです。同軸ケーブル1本で映像伝送と電力供給を同時に行う電源重畳方式を採用し、施工の大幅な省力化と長距離伝送を実現します。

  • 型番： VPS-708AH
  • 製品名： AHDカメラ電源（8チャンネル用）
  • 対応カメラ： ワンケーブル4メガAHDカメラシリーズ（VHC-IR41VAH等）
  • 給電方式： 専用電源重畳方式（DC48V定電圧重畳）
  • 最大伝送距離： 最大400m（5C-FB使用時）
  • 制御機能： UTC制御対応（同軸重畳制御方式 / PELCO-C）

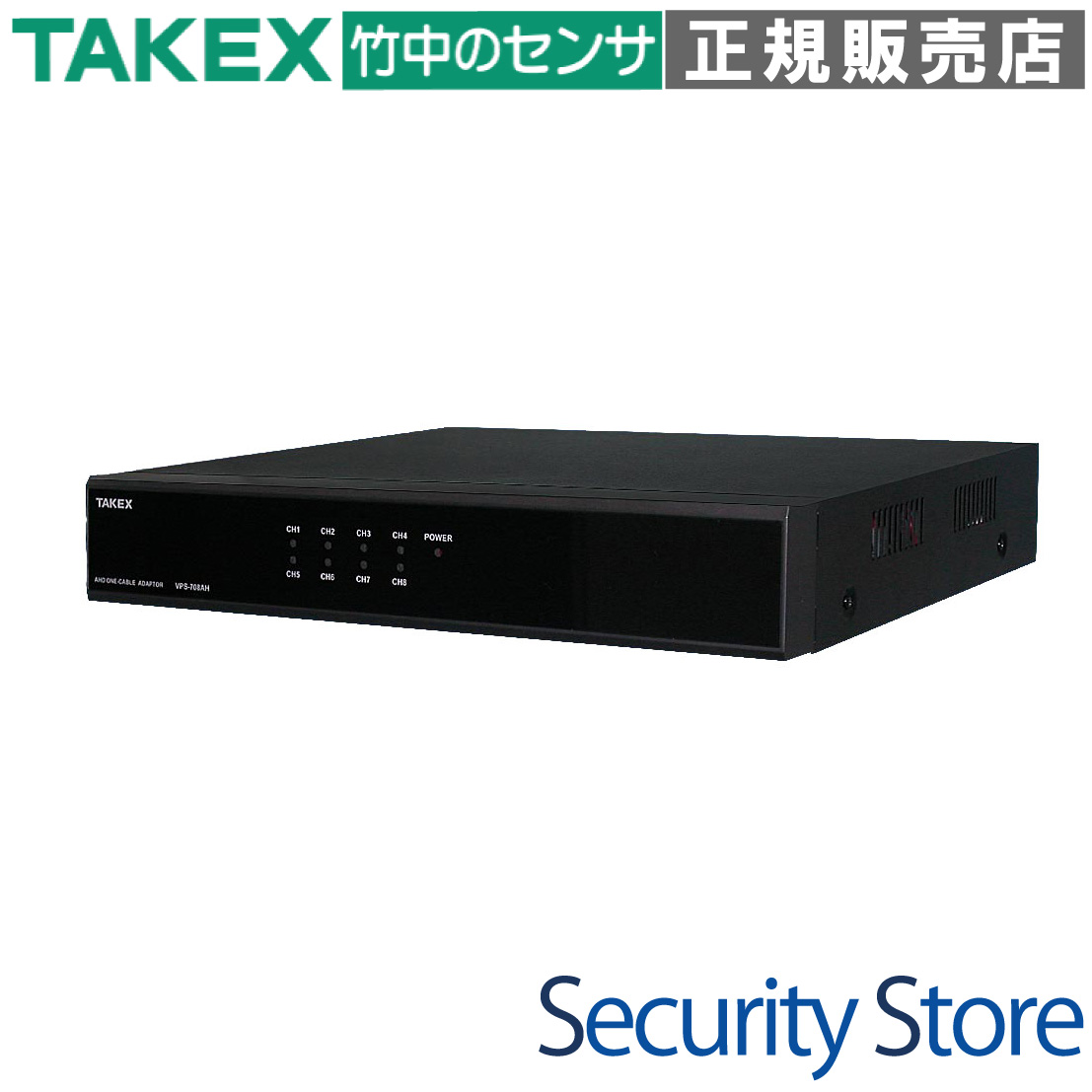

VPS-708AH AHDカメラ電源

資料ダウンロード

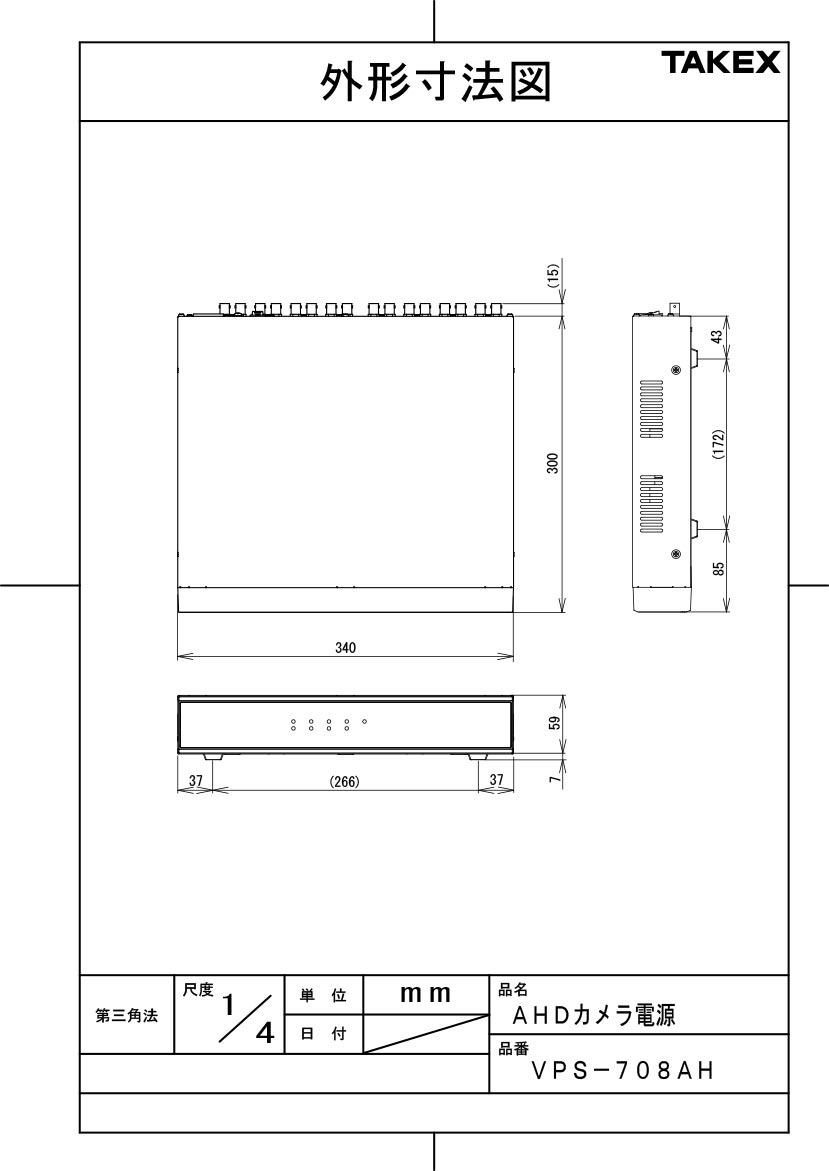

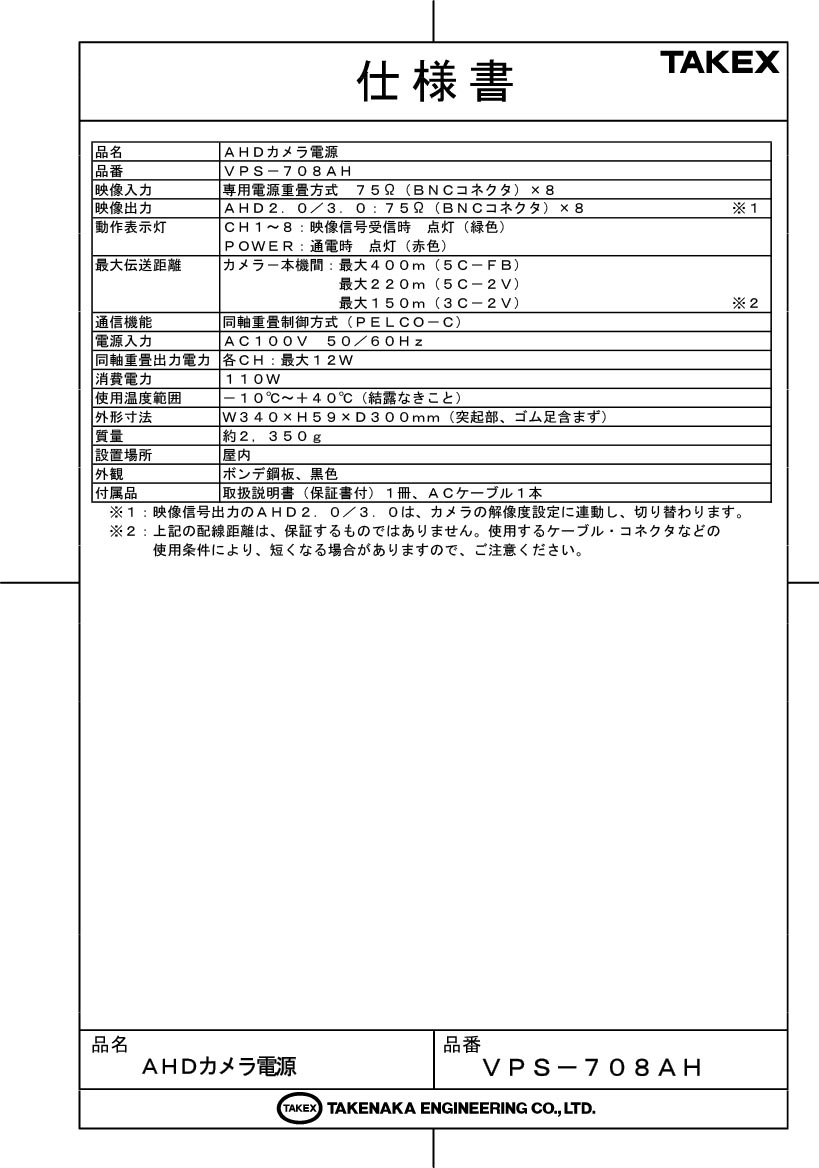

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • カメラ設置場所付近に電源確保が困難な現場
  • 広大な工場、倉庫、駐車場などの長距離配線
  • 配線本数を減らし、施工コストを抑えたい場合
  • 4メガピクセルの高精細監視が必要な重要施設
  • 既存の同軸配線を流用して高画質化したい現場

導入前に確認したいポイント

  • 接続カメラは「4メガAHD専用品」ですか？
  • 同軸ケーブルは75Ω品を使用していますか？
  • 設置場所（屋内）の周囲温度は40℃以下ですか？
  • 1.5Uサイズのラックマウントスペースはありますか？
  • UTC制御を使う際、間に分配器を通していませんか？

特長

ワンケーブル施工による圧倒的な施工性

映像信号を伝送する同軸ケーブルにカメラ駆動用の電源（DC48V）を重畳させるため、カメラ側にAC100Vの電源を用意する必要がありません。これにより、高所や屋外ポール設置時などの電源工事費を大幅に削減し、シンプルなシステム構成を実現します。

最大400mの長距離映像伝送に対応

デジタル伝送技術と高電圧供給（DC48V）の組み合わせにより、5C-FB同軸ケーブル使用時に最大400mの長距離伝送が可能です。3C-2Vでも150m、5C-2Vで220mと、従来のアナログシステムを超える柔軟な設計が可能です。

4メガピクセル超高解像度AHD対応

従来のフルHD（1080P）を超える、4メガピクセル（AHD2.0/3.0）の超高解像度信号の伝送に特化した設計となっています。カメラの解像度設定に連動して出力信号を自動的に切り替えるインテリジェント機能を搭載しています。

同軸重畳制御（UTC）による遠隔操作

映像と電源だけでなく、レコーダー側からの制御信号（PELCO-C対応）も重畳伝送します。カメラを設置した後に、レコーダー側のモニター画面を見ながらカメラ内部のメニュー設定（OSD操作）やPTZ操作が可能となり、調整作業の工数を劇的に減らします。

安定した各チャンネル12Wの電力供給

8つの各チャンネルに対して最大12Wの電力を安定供給します。消費電力の大きい赤外線LED搭載カメラや、高度なデジタル処理を行う4メガカメラの性能をフルに引き出すことができ、夜間の暗視性能も損ないません。

効率的な排熱設計と1.5Uコンパクトサイズ

筐体全体で放熱を行うファンレス設計を採用し、静音性と長期信頼性を両立しています。ラックマウント時も収まりの良い1.5Uサイズ（高さ約59mm）となっており、スペースの限られた制御盤内でも効率的に配置できます。

一目で状態がわかるステータスLED

前面パネルには、機器の通電を示すPOWER LEDに加え、各チャンネルごとの接続状態を示すCH表示灯を装備。カメラからの映像信号を正常に受信すると緑色に点灯するため、現場での結線確認やトラブル時の切り分けが容易です。

堅牢なボンデ鋼板製ハウジング

筐体には耐久性に優れたボンデ鋼板を採用し、プロフェッショナルな現場にふさわしい黒色塗装仕上げとなっています。ノイズ耐性に優れた金属筐体は、複雑な電磁環境下でも安定した映像品質を維持します。

選定時に評価したい強み

  • 施工費削減： カメラ1台ごとにACアダプタや防水BOXが不要になる経済性。
  • メンテナンス性： 電源を一箇所に集約できるため、点検やリセット作業が容易。
  • 品質安定： TAKEXブランドによる高いノイズ耐性と長期運用における低故障率。
  • UTC機能： 工事後の「画角・設定の微調整」が地上（レコーダー側）で完結する利便性。

LED表示の挙動

表示灯名称 色 点灯時の状態 消灯時の状態
POWER 赤 AC100Vが正常に入力・通電中 未給電、または内部回路異常
CH1〜CH8 緑 カメラ映像信号を正常に認識 未接続、断線、または非対応カメラ

配線距離ガイド

カメラから本機（IN端子）までの推奨配線距離です。規定を超える配線は映像の乱れや故障の原因となります。

使用同軸ケーブル 最大配線距離 備考
5C-FB 最大 400m ノイズに強く長距離に最適（強く推奨）
5C-2V 最大 220m 標準的な配線距離
3C-2V 最大 150m 短距離・狭小部用
本機OUT〜レコーダー 最大 10m 全ケーブル共通の推奨値

製品仕様

項目 内容
品名 AHDカメラ電源
品番 VPS-708AH
映像入力 専用電源重畳方式 75Ω（BNCコネクタ）×8
映像出力 AHD2.0／3.0：75Ω（BNCコネクタ）×8
※カメラの解像度設定に連動して切り替わります
動作表示灯 CH1〜8：映像信号受信時点灯（緑色）
POWER：通電時点灯（赤色）
通信機能 同軸重畳制御方式（PELCO-C）
同軸重畳出力電力 各CH：最大12W
電源入力 AC100V 50／60Hz
消費電力 110W
使用温度範囲 －10℃〜＋40℃（結露なきこと）
外形寸法 W340×H59×D300mm（突起部、ゴム足含まず）
質量 約2,350g
設置場所 屋内専用
外観 ボンデ鋼板、黒色
付属品 取扱説明書（保証書付）、ACケーブル 1本

FAQ

Q：200万画素（1080P）のAHDカメラは使用できますか？ A：いいえ、本製品は「ワンケーブル4メガAHDカメラシリーズ（41VAHシリーズ等）」専用です。従来型の1080Pモデルには対応しておりませんのでご注意ください。
Q：カメラとの間に映像分配器を入れても大丈夫ですか？ A：カメラと本機のIN端子の間には、分配器やリピーターを接続しないでください。重畳されている電源と制御信号が遮断され、カメラが起動しません。
Q：レコーダーからの遠隔設定（UTC）ができません。 A：本機OUT端子とレコーダーの間に分配器等を経由させている場合、制御信号が遮断されることがあります。直接1対1で接続して動作を確認してください。
Q：5C-2Vケーブルで300m配線しても映りますか？ A：5C-2Vの最大距離は220mです。300m以上の配線が必要な場合は、必ず「5C-FB」ケーブル（最大400m）をご使用ください。
Q：ファンは内蔵されていますか？音が気になります。 A：本製品はファンレス設計です。動作音はほとんど無いため、静かなオフィスや受付付近のラック内に設置しても気になりません。
Q：屋外設置は可能ですか？ A：屋内専用です。屋外で使用する場合は、必ず防水・防塵性能のあるキャビネットや制御盤内に収納し、盤内温度が規定範囲内に収まるよう対策してください。
Q：電源LEDが点灯しません。 A：ACケーブルが奥まで差し込まれているか、コンセントに電気が来ているか確認してください。前面の電源スイッチも「ON」になっているかご確認ください。
Q：映像が不定期に途切れることがありますが、何が原因でしょうか？ A：BNCコネクタのカシメ不良や、50Ω用のコネクタ（非推奨）を使用している場合に、接触不良や信号反射で途切れることがあります。75Ω専用品で作り直してください。
Q：他社製の4メガAHDカメラでも電源供給できますか？ A：電源重畳の仕様がメーカーごとに異なるため、TAKEX製指定カメラ以外での動作は保証できません。必ず適合カメラリストをご確認ください。
Q：アース（接地）は必ず必要ですか？ A：ノイズ対策および安全のため、背面のアースネジを用いて必ずD種接地工事を行ってください。映像品質の安定に大きく寄与します。
