AHDカメラ電源 TAKEX 竹中エンジニアリング [VPS-704AH]

AHDカメラ電源 TAKEX 竹中エンジニアリング [VPS-704AH]

販売価格: 会員のみ販売

商品詳細

TAKEX AHDカメラ電源 4ch電源重畳 4メガピクセル対応 UTC制御対応

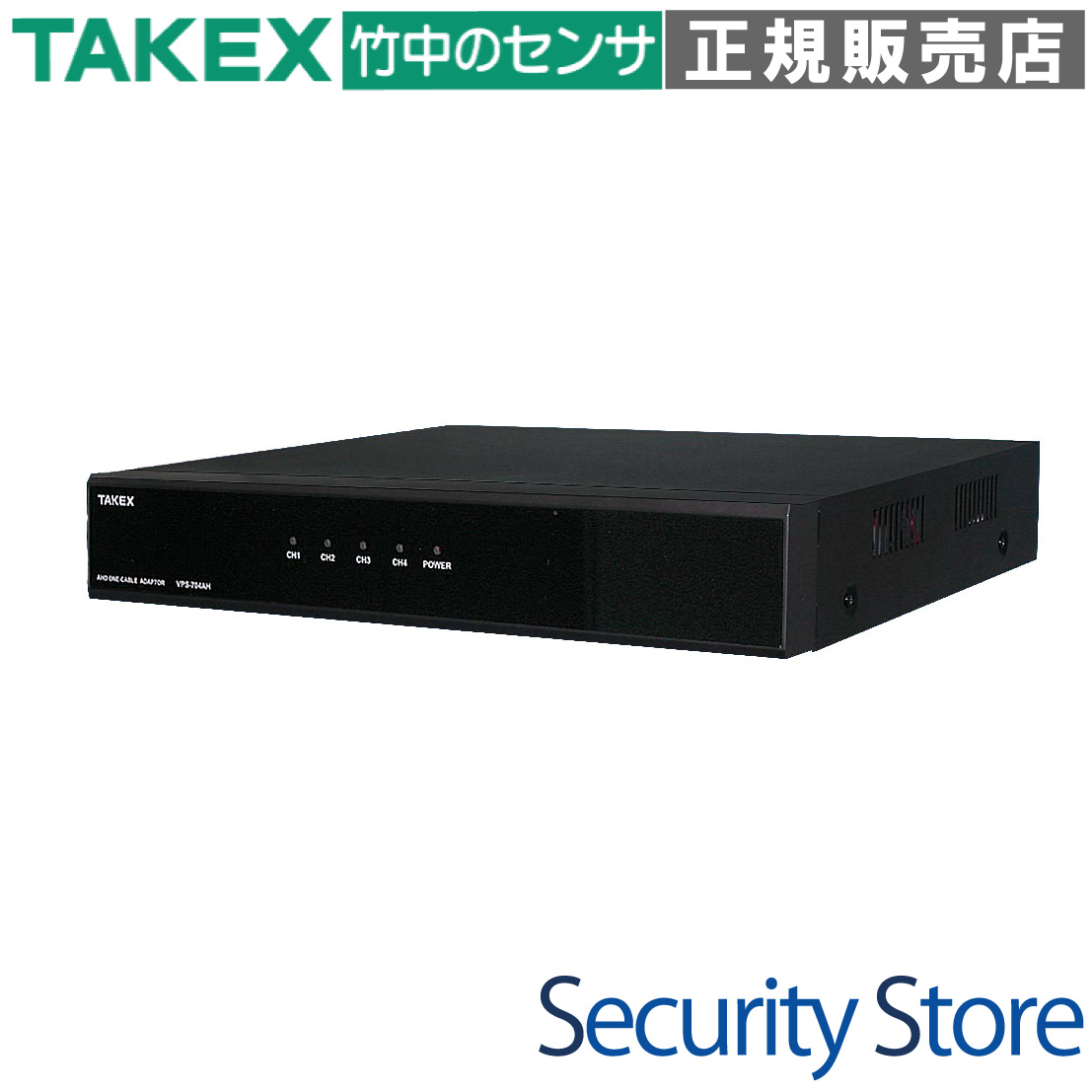

VPS-704AH AHDカメラ電源

同軸ケーブル1本で映像・電源・制御信号の伝送を可能にする、TAKEX 4メガAHDカメラ（41VAHシリーズ）専用の4ch電源ユニットです。DC48Vによる高電圧供給により、長距離配線時でも安定した電力をカメラに届け、施工の省力化と高画質伝送を両立します。

  • 型番： VPS-704AH
  • 製品名： AHDカメラ電源
  • 対応方式： AHD2.0 / 3.0 (4メガピクセル対応)
  • チャンネル数： 4ch用
  • 最大配線距離： 5C-FB使用時 最大400m
  • 主な用途： 同軸ケーブル1本でのワンケーブルカメラ施工・管理

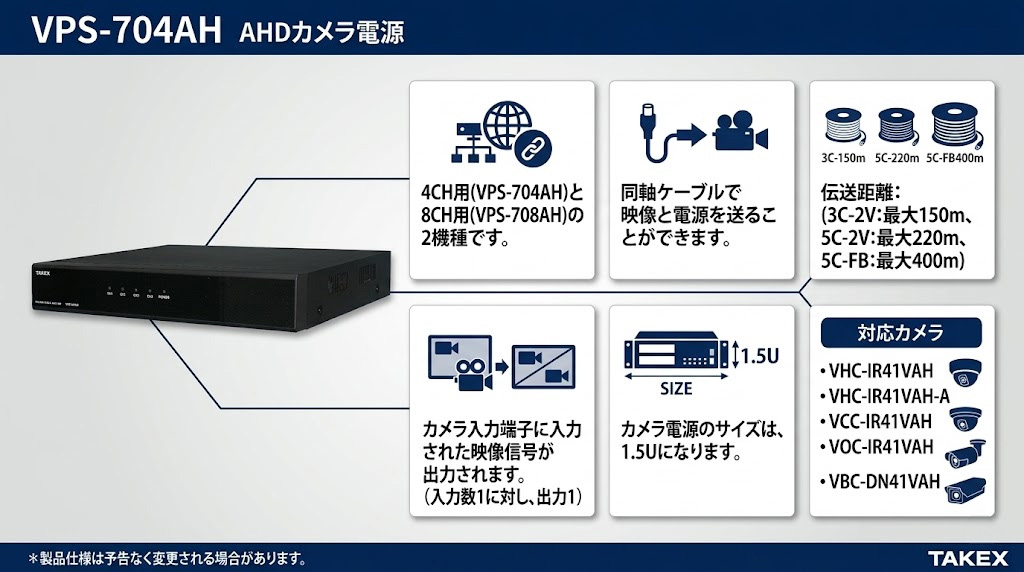

AHDカメラ電源 VPS-704AH 製品画像

資料ダウンロード

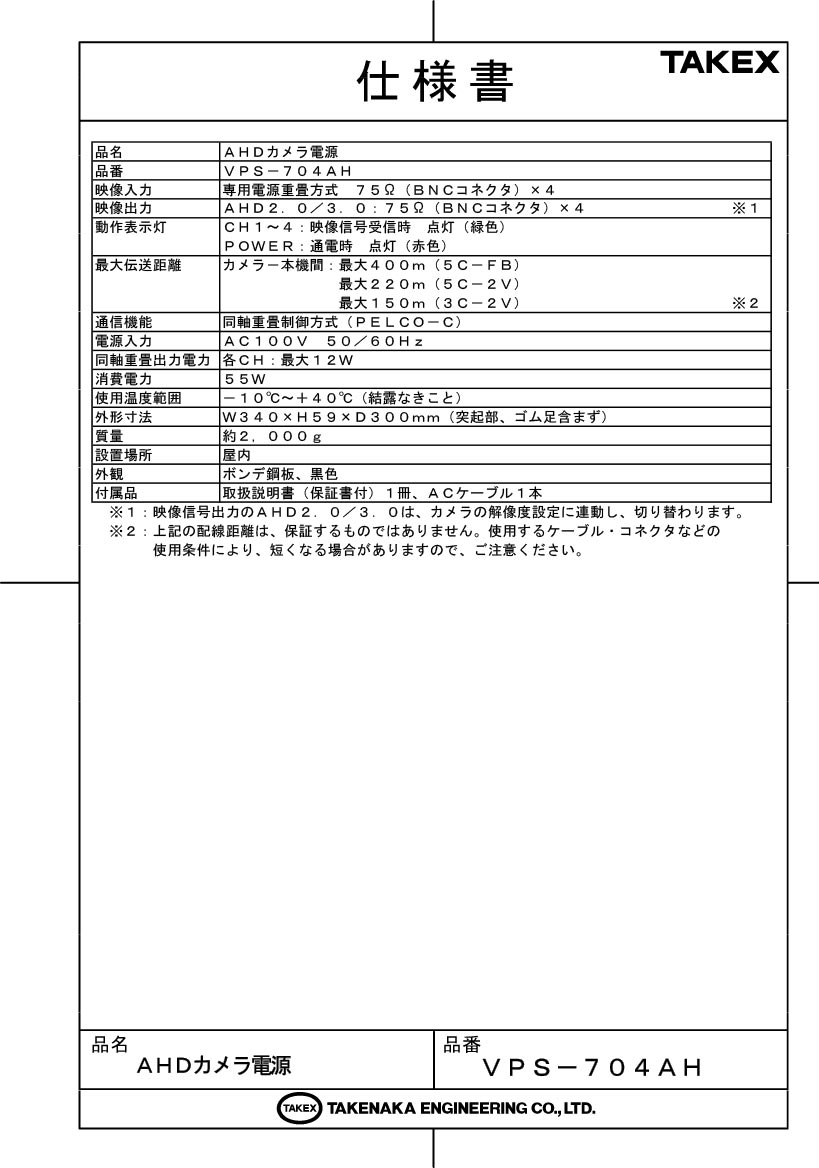

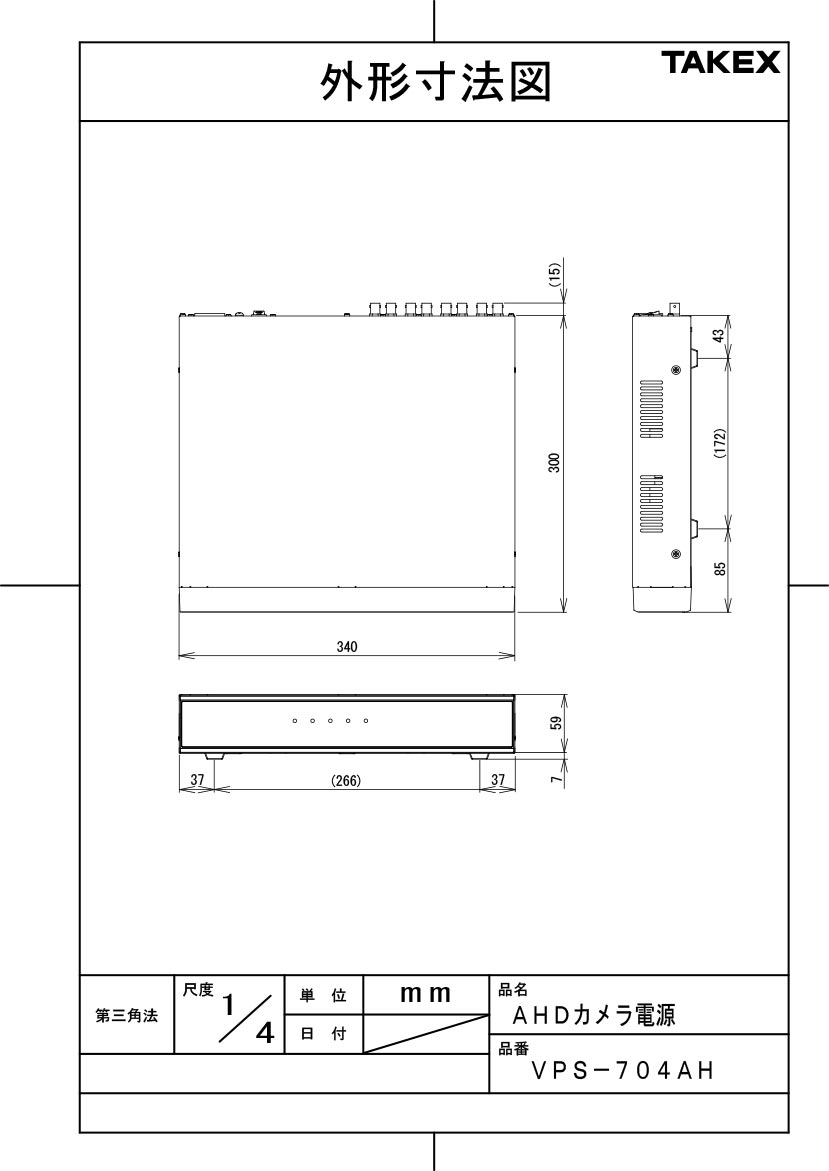

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 高解像度4MP AHDカメラの導入
  • カメラ設置場所付近に電源確保が困難な現場
  • 既設の同軸配線を活用したシステム更新
  • 長距離（最大400m）の監視カメラ配線

導入前に確認したいポイント

  • TAKEX 41VAHシリーズ専用機です
  • フルHD(1080P)専用カメラは使用不可
  • 同軸ケーブルは75Ω品が必須です
  • 屋内設置専用（防滴構造ではありません）

特長

革新的なワンケーブル施工を実現

映像信号、電源供給、およびUTC制御信号を同軸ケーブル1本に集約。カメラ側での個別電源工事やACアダプタの収納ボックス設置が不要となり、施工コストと現場での作業時間を大幅に削減します。

DC48V定電圧供給による安定伝送

各チャンネルに対し、DC48Vという高電圧での電力重畳供給を採用。伝送中の電力損失（電圧降下）を最小限に抑えることで、赤外線LED等の消費電力が大きいカメラでも、長距離にわたり安定して駆動させることが可能です。

最大400mの長距離配線に対応

5C-FBケーブル使用時に最大400m、3C-2Vでも最大150mの配線距離を実現します。広大な工場、物流倉庫、駐車場などの大規模施設においても、中継器なしで高品質な映像信号を伝送できます。

4メガピクセル超高解像度への特化

従来のフルHDを超える「4メガピクセル（AHD2.0/3.0）」のデジタル伝送に完全対応。カメラ側の解像度設定に連動して出力信号を自動切替するため、設定の手間なく最適な画質でレコーダーへ出力します。

PELCO-C対応の同軸重畳制御（UTC）

映像・電源だけでなく制御信号も重畳伝送するため、レコーダー側からカメラのOSDメニュー設定やPTZ操作が可能です。設置後の微調整や運用開始後のメンテナンス時に高所作業を必要としません。

ステータスを一目で把握できる前面LED

前面パネルに各チャンネルの映像受信状態を示すLED（緑）を搭載。カメラとの通信が確立されているかを即座に判断できるため、万一のトラブル時にも「配線に問題があるのか」「カメラ側に問題があるのか」の迅速な切り分けが可能です。

ファンレス・1.5Uの静音省スペース設計

自然空冷方式のファンレス設計により、オフィス内や静かな環境への設置にも適しています。筐体サイズは1.5Uとコンパクトで、限られたスペースのラック内や分電盤内にも効率よく収納できます。

選定時に評価したい強み

  • 施工性の高さ： 1本の同軸ケーブルを繋ぐだけで映像・電源・制御が完結。
  • 信頼の長距離伝送： 400mもの距離を高品質なまま伝送できる高度な回路設計。
  • 保守の迅速化： 前面LEDとUTC機能により、現場に行かずに状態確認・設定変更が可能。
  • 安全性への配慮： 過電流保護や雷サージ対策を考慮した、産業用品質の内部回路。

施工・設置ガイド

本機を安定して稼働させるために、以下の設置条件と配線ルールを遵守してください。

確認項目 VPS-704AHにおける施工条件
設置スペース ファンレスのため左右に15cm、上下に5cm以上の空間を確保してください。
配線ケーブル 特性インピーダンス75Ωの同軸ケーブル（5C-FB推奨）を使用してください。
アース接地 ノイズ低減と保安のため、必ずD種接地工事を行ってください。
接続不可構成 カメラと本機の間に分配器やリピーターを挟まないでください（重畳電源のため）。

製品仕様

項目 内容
品名 / 品番 AHDカメラ電源 / VPS-704AH
映像入力 専用電源重畳方式 75Ω（BNCコネクタ）×4
映像出力 AHD2.0／3.0：75Ω（BNCコネクタ）×4（解像度連動）
動作表示灯 CH1〜4：映像信号受信時点灯（緑色） / POWER：通電時点灯（赤色）
最大伝送距離 5C-FB：最大400m / 5C-2V：最大220m / 3C-2V：最大150m
通信機能 同軸重畳制御方式（PELCO-C対応）
同軸重畳出力電力 各CH：最大12W
電源入力 AC100V 50/60Hz
消費電力 55W
使用温度範囲 -10℃ 〜 +40℃（結露なきこと）
外形寸法 W340×H59×D300mm（突起部含まず）
質量 約2,000g
設置場所 / 外観 屋内 / ボンデ鋼板（黒色塗装）

FAQ

Q：フルHD（1080P）のAHDカメラにも使用できますか？ A：いいえ。本機は4メガピクセルの「41VAHシリーズ」専用電源です。従来の1080Pモデルには対応しておりません。
Q：映像出力（OUT）を分配器に接続して複数のモニターに出せますか？ A：可能です。ただし、分配器を介すとレコーダーからのUTC制御（メニュー設定）が機能しなくなります。設定時は直結してください。
Q：LANケーブル（ツイストペア）とバランを用いた配線は可能ですか？ A：不可です。本機は電源重畳方式のため、必ず75Ωの同軸ケーブルを使用してください。
Q：カメラが全く映りません。LEDの状態はどう確認すべきですか？ A：前面のCH LEDが消灯している場合、配線不良や断線が疑われます。緑に点灯しているのに映らない場合は、本機からレコーダー間の配線を確認してください。
Q：3C-2Vケーブルで200m配線しても大丈夫ですか？ A：3C-2Vの最大伝送距離は150mです。200mの場合は5C-2Vまたは5C-FBを使用してください。
Q：ラックマウントは可能ですか？ A：はい、1.5Uサイズですので対応する金具を用いれば可能です。ただし、上下に十分な隙間を設けてください。
Q：UTC制御とは具体的に何ができる機能ですか？ A：レコーダー側からカメラ内部の設定メニュー（OSD）を操作し、逆光補正やホワイトバランス、ズーム等の調整ができる機能です。
Q：使用しないチャンネルのBNC端子には、終端抵抗（ターミネータ）が必要ですか？ A：本製品は自動認識を行うため、空き端子への終端抵抗は不要ですが、埃防止のため未使用ケーブルを差しっぱなしにしないでください。
Q：動作温度が40℃までとなっていますが、屋外のBOXに入れても大丈夫ですか？ A：屋外BOX内の温度は夏場に非常に高くなるため、強制換気ファンを設けるなどして40℃以下を保つ対策が必須となります。
Q：ノイズが発生する場合の対策は？ A：筐体のアースネジを確実に接地すること、AC動力線と同軸ケーブルを離して配線すること、およびコネクタが75Ω品であることを確認してください。
