デイナイトカプセルネットワークカメラ [NCC-IR22T]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX ネットワークカメラフルHD PoE受電 H.265

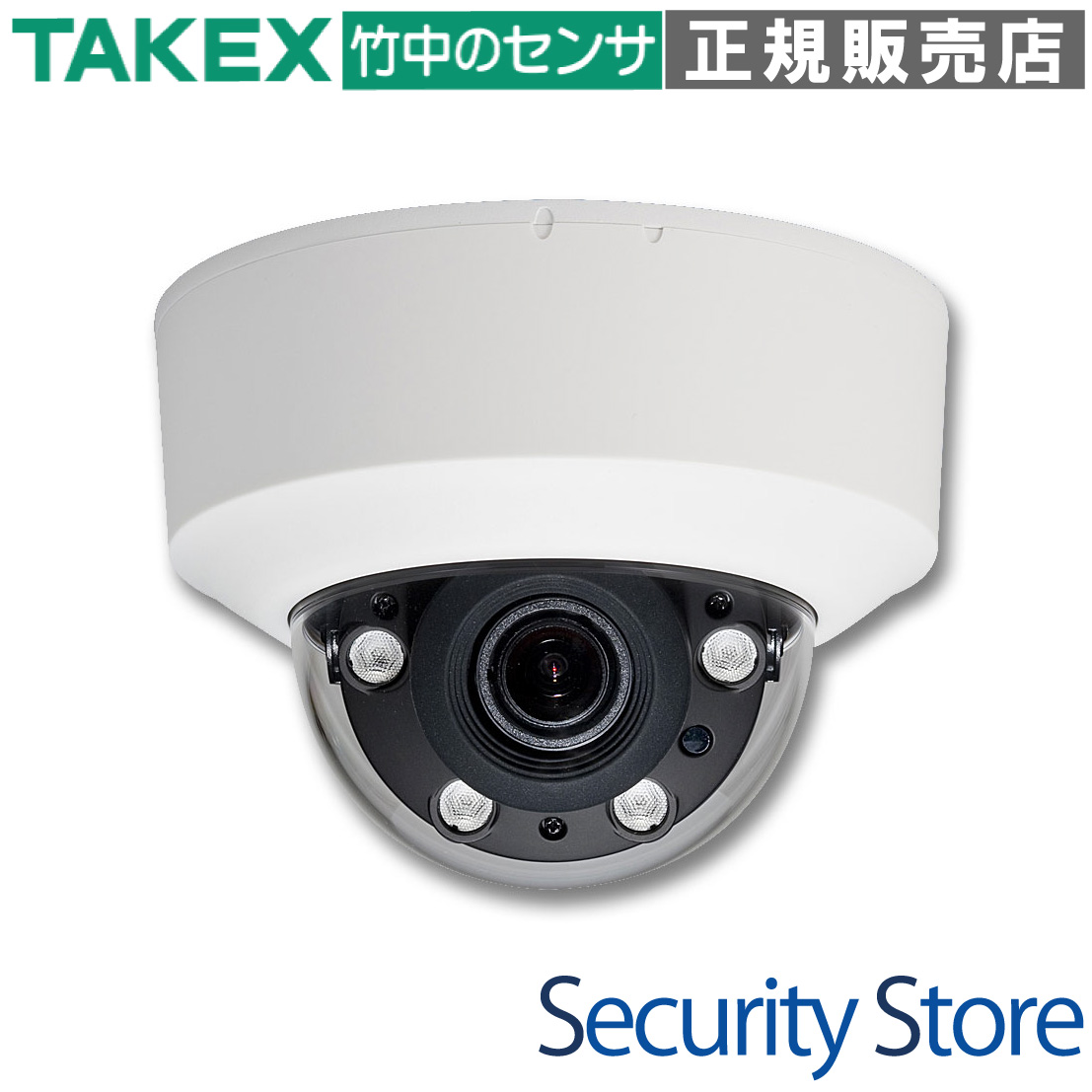

NCC-IR22T デイナイトカプセルネットワークカメラ

H.265圧縮対応で長時間録画を実現。SONY Starvisセンサー搭載のプロ仕様フルHDネットワークカメラ。

NCC-IR22Tは、高感度CMOSセンサーと電動バリフォーカルレンズを搭載した、屋内用カプセル型IPカメラです。高度な画像処理技術とネットワーク機能を統合し、昼夜を問わず鮮明な証拠映像を記録。PoE給電や自動フォーカス機能により、施工・メンテナンスコストの低減にも貢献します。

型番： NCC-IR22T
製品名： デイナイトカプセルネットワークカメラ
解像度： 1920×1080 (フルHD)
圧縮方式： H.265 / H.264 / MJPEG
電源： PoE / DC12V / AC24V
夜間撮影： 赤外線LED内蔵（最大30m）

資料ダウンロード

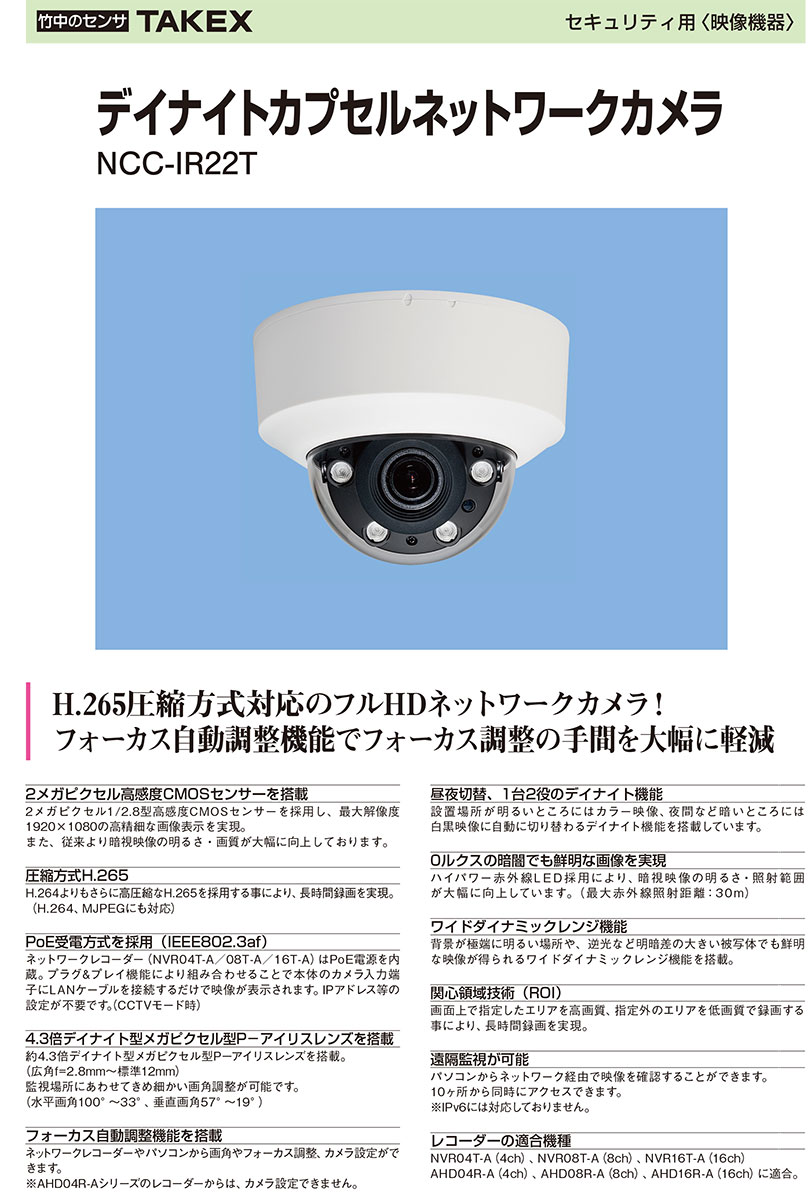

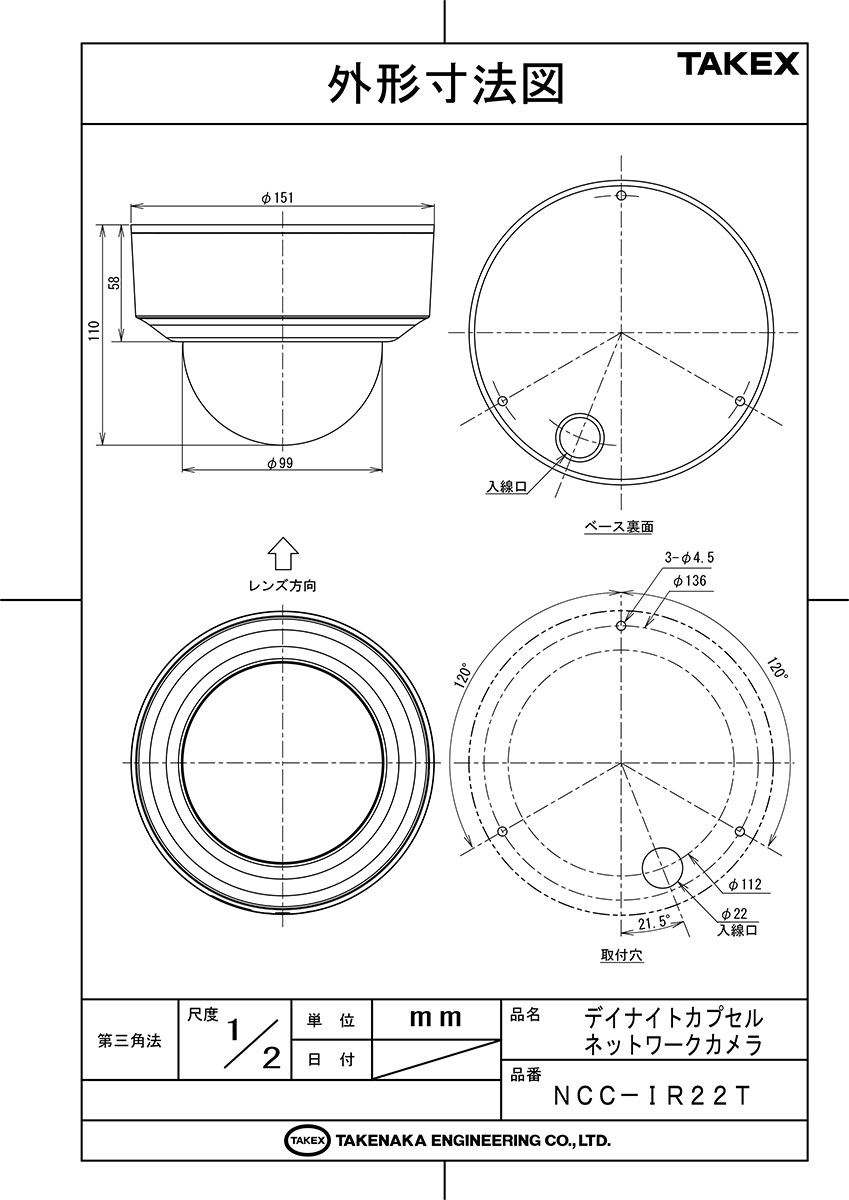

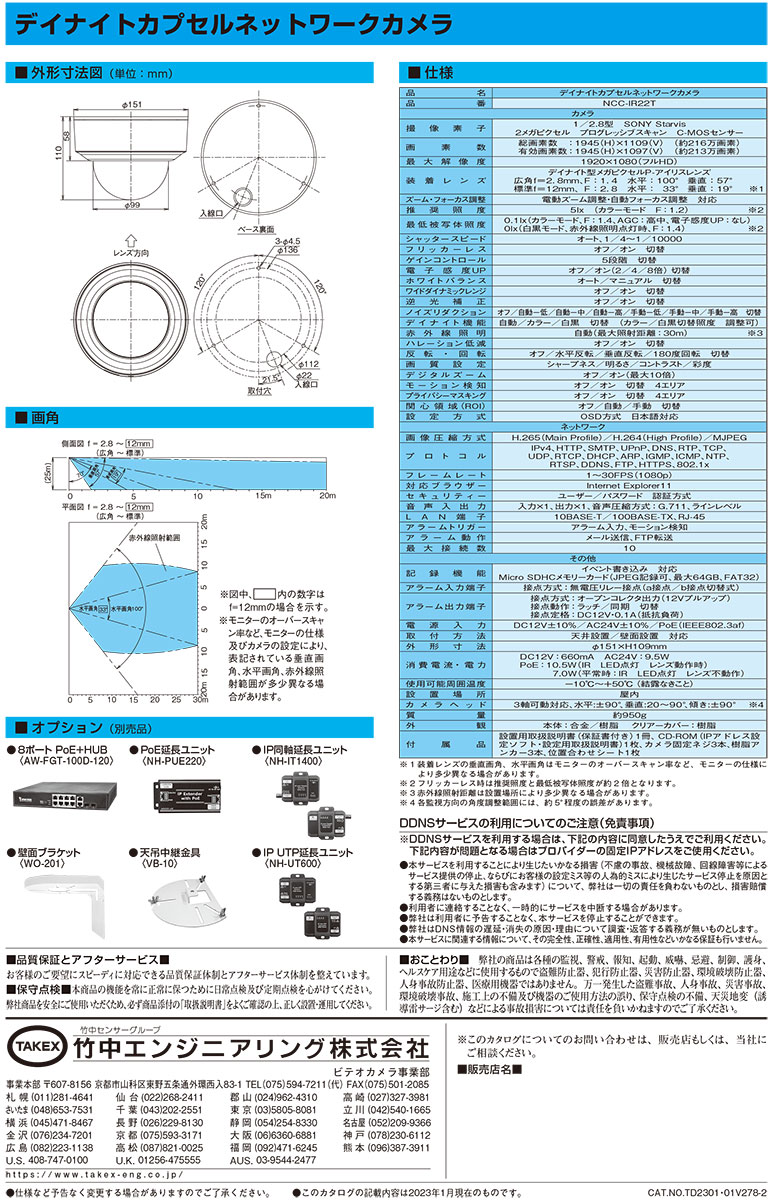

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

店舗やオフィスの常時監視・録画
金融機関等の高精細な映像が必要な現場
夜間無人になる倉庫や工場のセキュリティ
マンションのエントランスや共用部の防犯

導入前に確認したいポイント

屋内専用モデルです（屋外設置不可）
IPv6には対応しておりません
録画には別途NVRまたはPCが必要です
ブラウザ閲覧にはIEモード等の設定が必要です

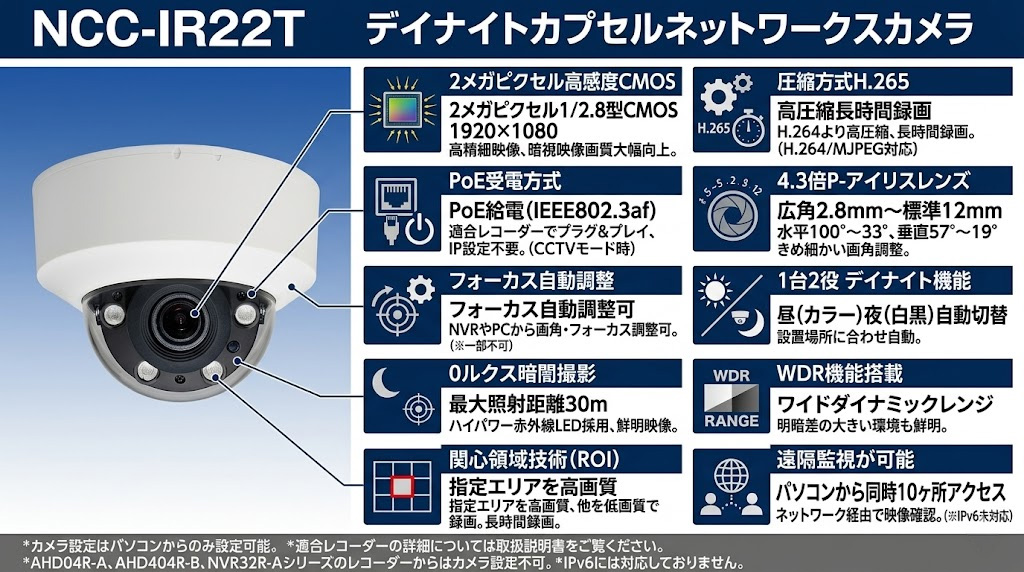

特長

2メガピクセル高感度CMOSセンサー（SONY Starvis）

1/2.8型 SONY Starvis プログレッシブスキャン C-MOSセンサーを採用。フルHD（1920×1080）の高精細な画像表示を実現しています。従来のセンサーと比較して暗視映像の明るさと画質が大幅に向上しており、低照度環境下でも対象を鮮明に捉えます。

次世代圧縮方式H.265による高効率録画

従来のH.264よりもさらに圧縮効率に優れたH.265方式を採用。画質を維持したままデータ容量を削減できるため、ネットワークの帯域負荷を軽減し、同じストレージ容量でもより長時間の録画が可能です。

PoE給電（IEEE802.3af）とプラグ＆プレイ対応

LANケーブル1本でデータ通信と電源供給を同時に行うPoE受電に対応。適合レコーダー（NVR-Tシリーズ等）と組み合わせれば、IPアドレスの設定不要で接続するだけで映像が表示されるプラグ＆プレイ機能により、現場での設定作業を大幅に簡略化できます。

P-アイリス搭載4.3倍電動バリフォーカルレンズ

f=2.8mm〜12mmの電動ズームレンズを搭載。監視場所に合わせて、広角から標準まで細かな画角調整が可能です。P-アイリス技術により、絞りを最適に制御することで、被写界深度の深い鮮明な映像を提供します。

フォーカス自動調整機能による優れたメンテナンス性

ネットワーク経由でレコーダーやPCから、画角の変更やフォーカスの微調整が可能です。高所設置後でも地上から調整が行えるため、施工時の負担軽減だけでなく、導入後のメンテナンスもスムーズに行えます。

最大30m照射の強力なデイナイト赤外線機能

ハイパワー赤外線LEDを内蔵し、最大30m先まで照射可能。照度センサーと連動してカラーと白黒を自動で切り替えるデイナイト機能を搭載しており、照明のない0ルクスの完全な暗闇でも鮮明な監視映像を確保します。また、ハレーション低減機能により白飛びも抑えます。

ワイドダイナミックレンジ（WDR）による明暗補正

逆光や明暗差の激しい環境下でも、明るい部分と暗い部分の両方を適切に補正するWDR機能を搭載。窓際や入り口付近など、従来のカメラでは黒つぶれや白飛びが発生しやすい場所でも、被写体をはっきりと識別できます。

関心領域技術（ROI）で効率的な運用

画面内で重要度の高いエリアを指定して高画質で記録し、それ以外のエリアを低ビットレートで処理することで、全体のデータ量を抑制。証拠能力を維持しながら、ストレージの消費効率を最大化します。

    選定時に評価したい強み
    3ウェイ給電： PoEに加え、AC24V、DC12Vの電源入力に対応し、既存設備を活かした柔軟な設計が可能です。
高い秘匿性： 物理的なインジケーターLEDを排した設計で、カメラの動作状態を周囲に意識させにくい施工が可能です。
施工性の高さ： 3軸可動式カメラヘッドにより、壁面・天井のどちらにも容易に取り付けでき、角度調整も自在です。
信頼のTAKEXブランド： 厳しい品質基準をクリアしたプロフェッショナル向け監視機器です。



施工・設置ガイド

本製品は屋内専用です。振動やほこりの激しい場所、急激な温度変化（結露）が発生する場所への設置は避けてください。壁面設置時は入線部が上側になるように配置し、カメラ重量（約950g）に耐えうる下地に確実に固定してください。

多目的端子台の配線仕様

端子表記	機能詳細	備考
12Vi / GND	DC12V 電源入力	DC12V ±10% で使用する場合。
ALO / GND	アラーム出力	オープンコレクター（DC12V 0.1A以下）。
ALI / GND	アラーム入力	無電圧接点入力（a接点/b接点切替可）。
AI / AO	音声入出力	ラインレベル入力および出力。

内部スイッチ操作（リセット手順）

通信トラブル時などは、カメラ内部のリセットスイッチ（RST）を使用して以下の操作が可能です。

ソフトリセット（再起動）： 通電中にRSTボタンを約5秒間長押し。設定は保持されます。
ハードリセット（初期化）： 通電中にRSTボタンを20秒以上長押し。IPアドレスが「192.168.0.200」にリセットされます。

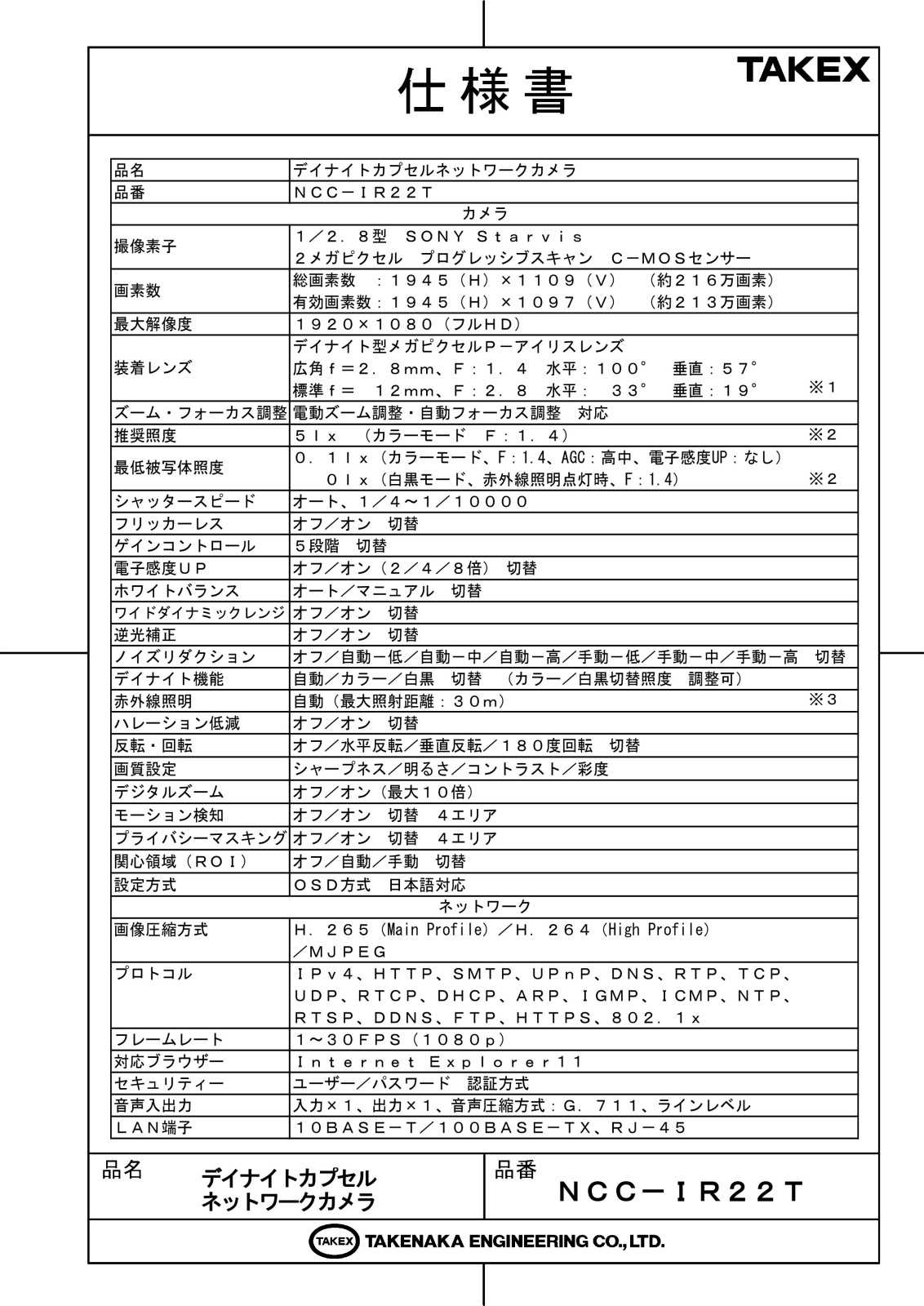

製品仕様

項目	内容
品名 / 品番	デイナイトカプセルネットワークカメラ / NCC－IR22T
撮像素子	1／2.8型 SONY Starvis 2メガピクセルプログレッシブスキャン C-MOSセンサー
画素数	総画素数： 1945 (H) × 1109 (V) （約216万画素）有効画素数： 1945 (H) × 1097 (V) （約213万画素）
最大解像度	1920×1080 (フルHD)
装着レンズ	デイナイト型メガピクセルP－アイリスレンズ広角 f＝2.8mm、 F：1.4 水平：100° 垂直：57° 標準 f＝12mm、 F：2.8 水平：33° 垂直：19°
ズーム・フォーカス調整	電動ズーム調整・自動フォーカス調整対応
推奨照度 / 最低被写体照度	推奨：5 lx（F:1.4） / 最低：0.1 lx（カラー）、0 lx（赤外線点灯時）
画像圧縮方式	H.265 (Main Profile) ／H.264 (High Profile) ／MJPEG
ネットワークプロトコル	IPv4, HTTP, SMTP, UPnP, DNS, RTP, TCP, UDP, RTCP, DHCP, ARP, IGMP, ICMP, NTP, RTSP, DDNS, FTP, HTTPS, 802.1x
フレームレート	1 〜 30FPS (1080p)
音声入出力	入力×1、出力×1（ラインレベル、G.711）
記録機能	イベント書き込み対応（Micro SDHC/XC、最大64GB、FAT32）
アラーム入出力	入力×1（無電圧リレー接点）、出力×1（オープンコレクタ DC12V 0.1A）
電源入力	DC12V±10% ／ AC24V±10% ／ PoE (IEEE802.3af)
消費電流・電力	DC12V：660mA / AC24V：9.5W / PoE：10.5W (IR点灯・動作時最大)
使用可能周囲温度	－10℃ 〜 +50℃ (結露なきこと)
外形寸法 / 質量	Φ151 × H109 mm / 約950 g
設置場所	屋内

FAQ

Q：PoE給電を使用する場合、別途電源アダプターは必要ですか？ A：いいえ、PoE対応のスイッチングハブやレコーダーから給電される場合、個別のACアダプターは不要です。

Q：屋外でも使用できますか？ A：本製品は屋内専用モデルです。屋外や、直接雨がかかる場所、湿気の多い場所には設置できません。

Q：暗闇でも撮影できますか？ A：はい、赤外線LEDを内蔵しており、0ルクスの環境下でも最大約30m先まで撮影可能です。

Q：スマートフォンから映像を確認できますか？ A：専用のNVRや対応するネットワーク構成により可能ですが、ブラウザ表示にはActiveX等の制限があるため、詳細は構築されるシステムによります。

Q：録画データの保存期間はどのくらいですか？ A：接続するレコーダー（NVR）のハードディスク容量や設定（解像度・フレームレート）に依存しますが、H.265方式により従来より長期間の保存が可能です。

Q：ズームやフォーカスは手動で調整する必要がありますか？ A：電動ズームおよび自動フォーカス機能を搭載しているため、レコーダーやPCから遠隔で調整可能です。

Q：SDカードへの録画は可能ですか？ A：Micro SDHCカード（最大64GB、FAT32）へのイベント録画（JPEG等）に対応していますが、長期間の動画保存にはNVRの使用を推奨します。

Q：逆光で顔が真っ黒になってしまう場所でも使えますか？ A：はい、ワイドダイナミックレンジ（WDR）機能をオンにすることで、明暗差を補正し、顔をはっきりと映し出すことができます。

Q：IPv6環境で使用できますか？ A：いいえ、本製品はIPv4のみに対応しており、IPv6環境には対応しておりません。

Q：設定を忘れてアクセスできなくなった場合はどうすればよいですか？ A：カメラ内部のリセットスイッチを20秒以上長押しすることで、工場出荷状態（IP:192.168.0.200）に初期化できます。
