【在庫限り】ネットワークビデオレコーダー TAKEX 竹中エンジニアリング [NVR04S-A]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

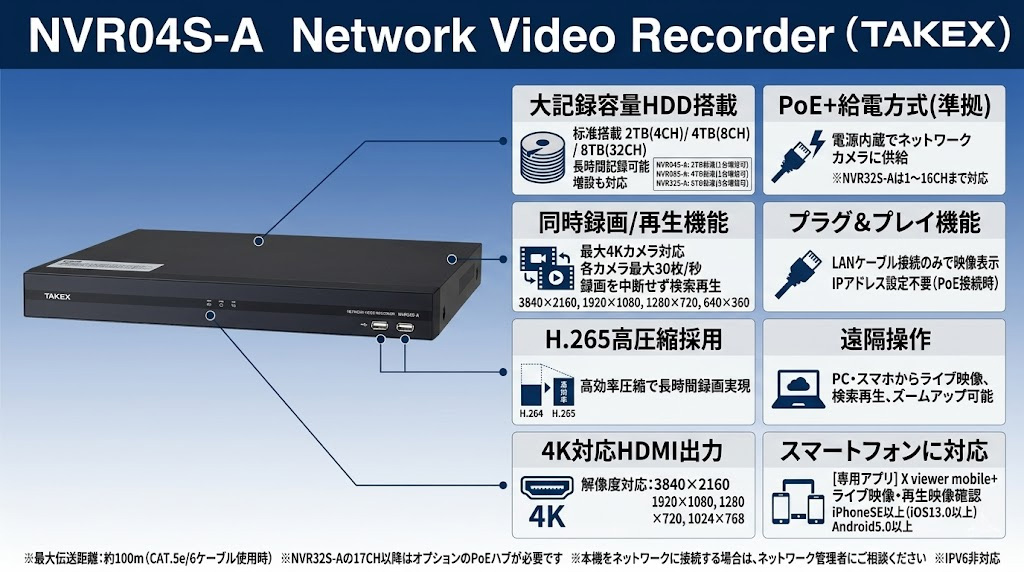

TAKEX（竹中エンジニアリング）ネットワークビデオレコーダー（NVR） PoE+給電対応 4K録画 H.265圧縮

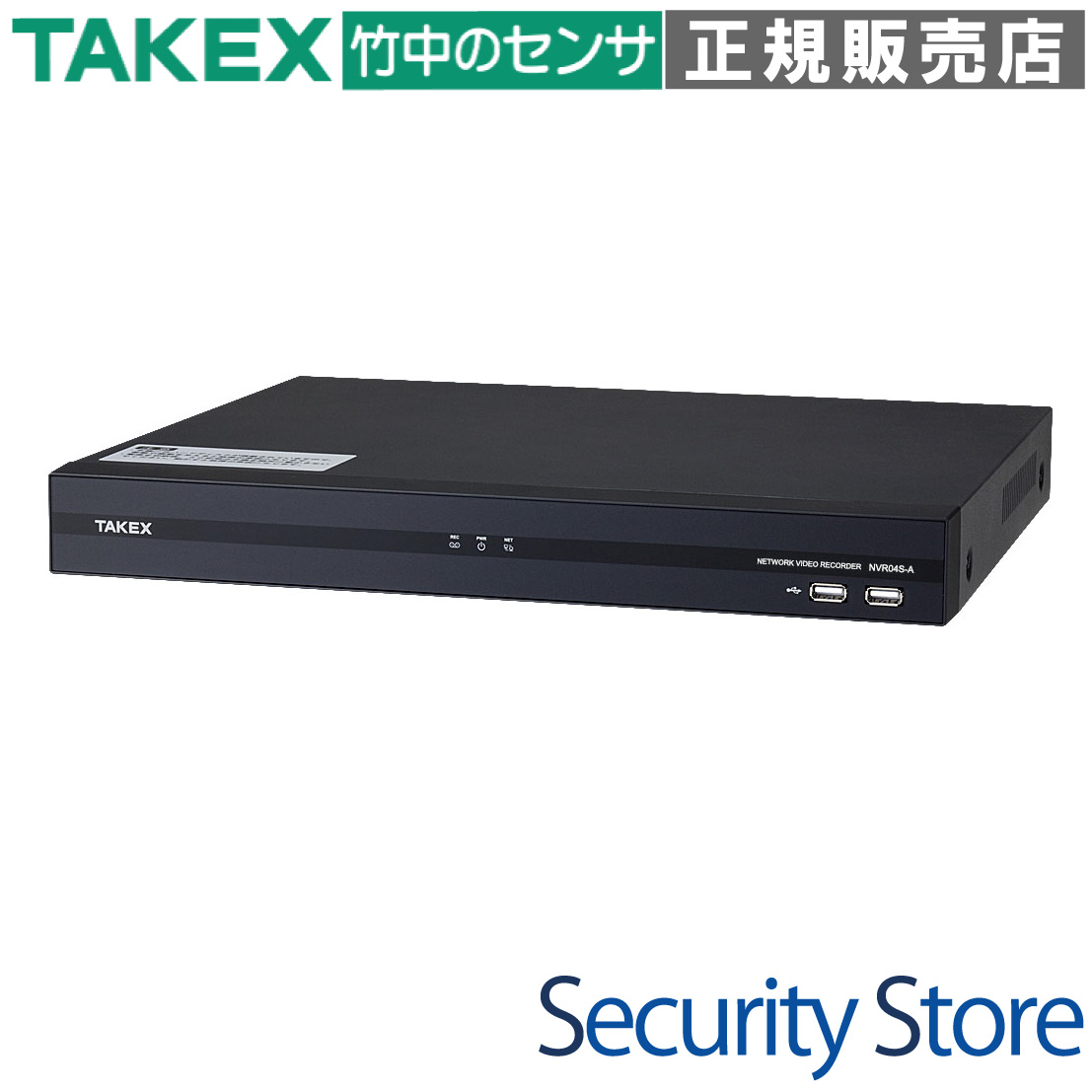

NVR04S-A 【在庫限り】ネットワークビデオレコーダー

最大4K解像度の高精細録画に対応した、4チャンネル対応のネットワークビデオレコーダーです。PoE+給電機能を内蔵し、LANケーブル1本でカメラへの電源供給と映像伝送を同時に実現するプラグ＆プレイ機能を搭載。小規模店舗やオフィスなどの監視システム構築を強力にサポートします。

型番： NVR04S-A
HDD容量： 標準2TB（最大2台・計4TBまで増設可能）
給電方式： PoE+ (IEEE802.3at) 4ポート内蔵
圧縮方式： H.265 / H.264 対応
最大解像度： 3840×2160 (4K)
外部出力： HDMI（4K対応）、VGA（1080p）

資料ダウンロード

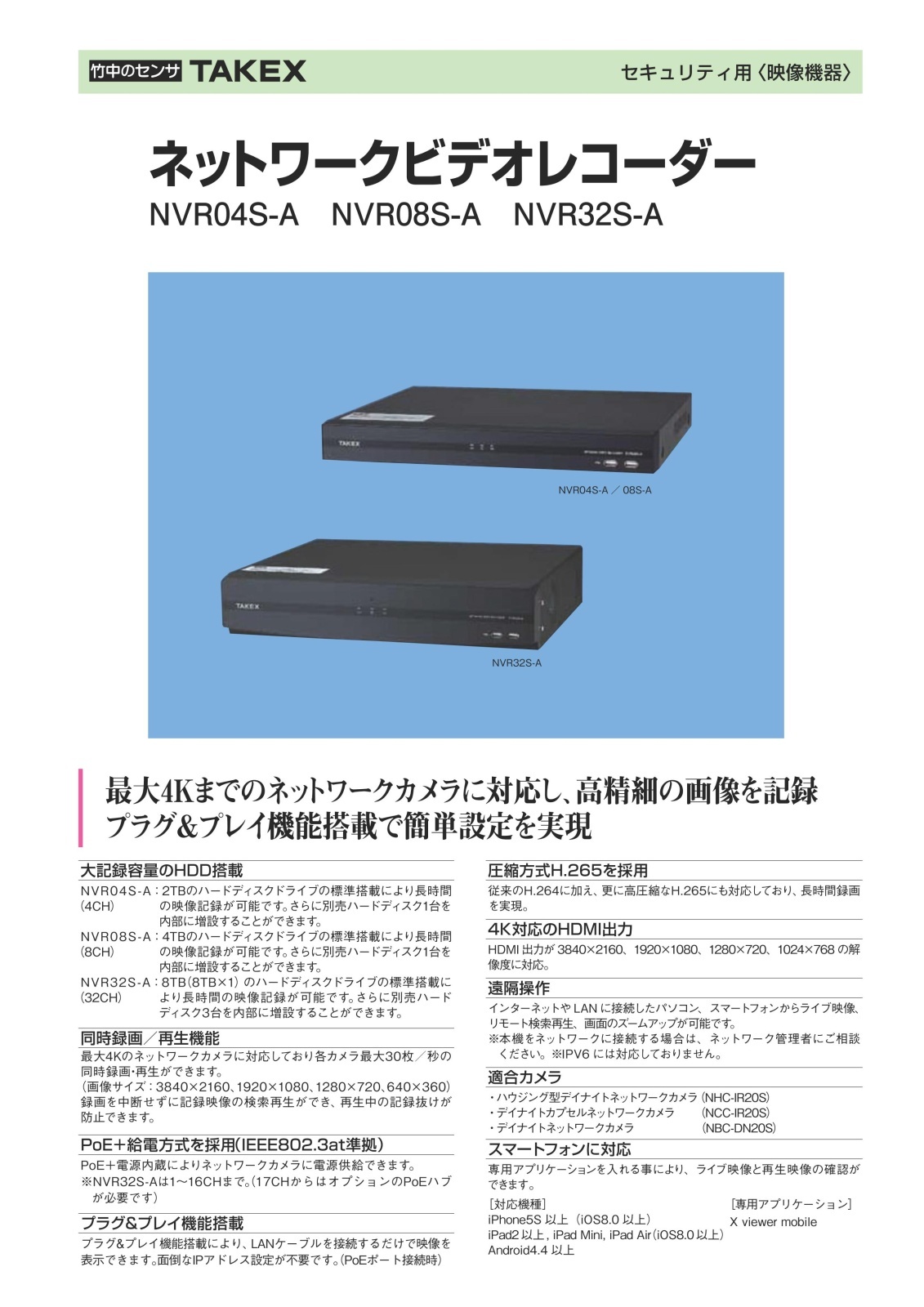

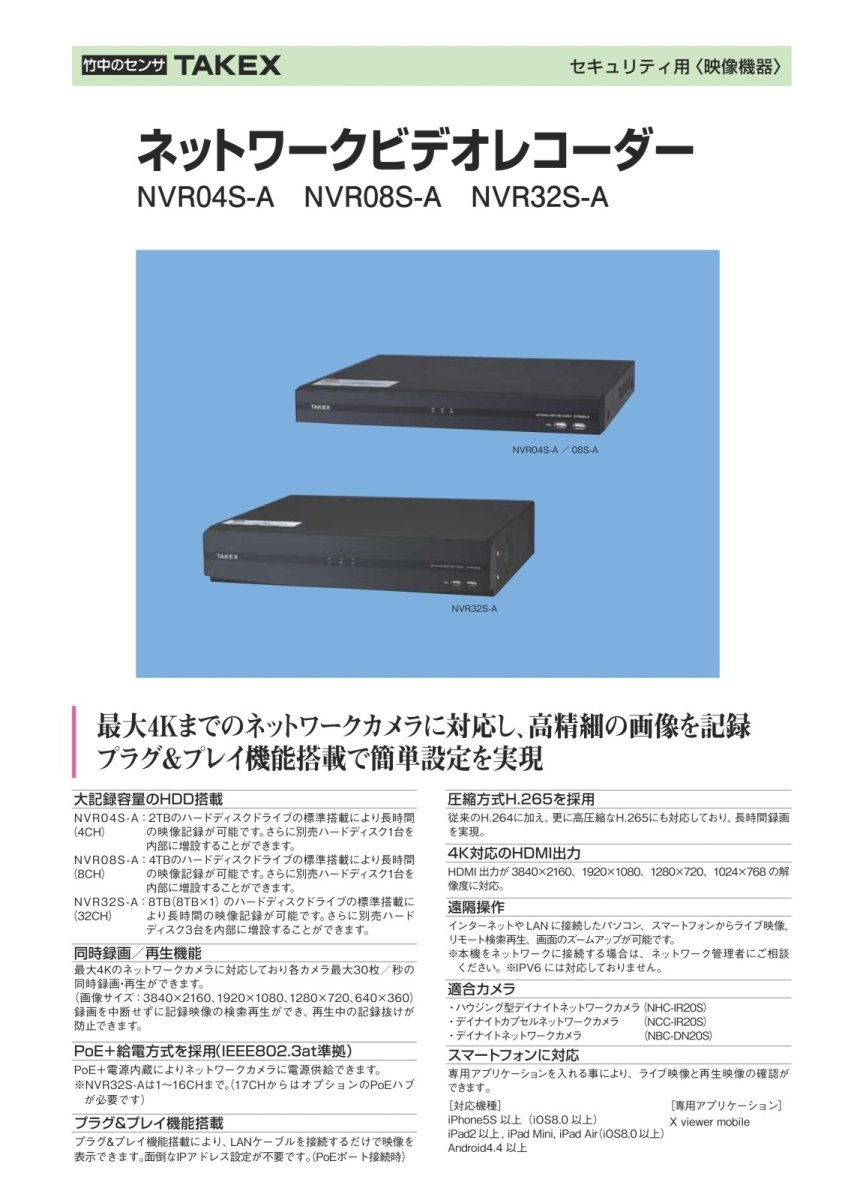

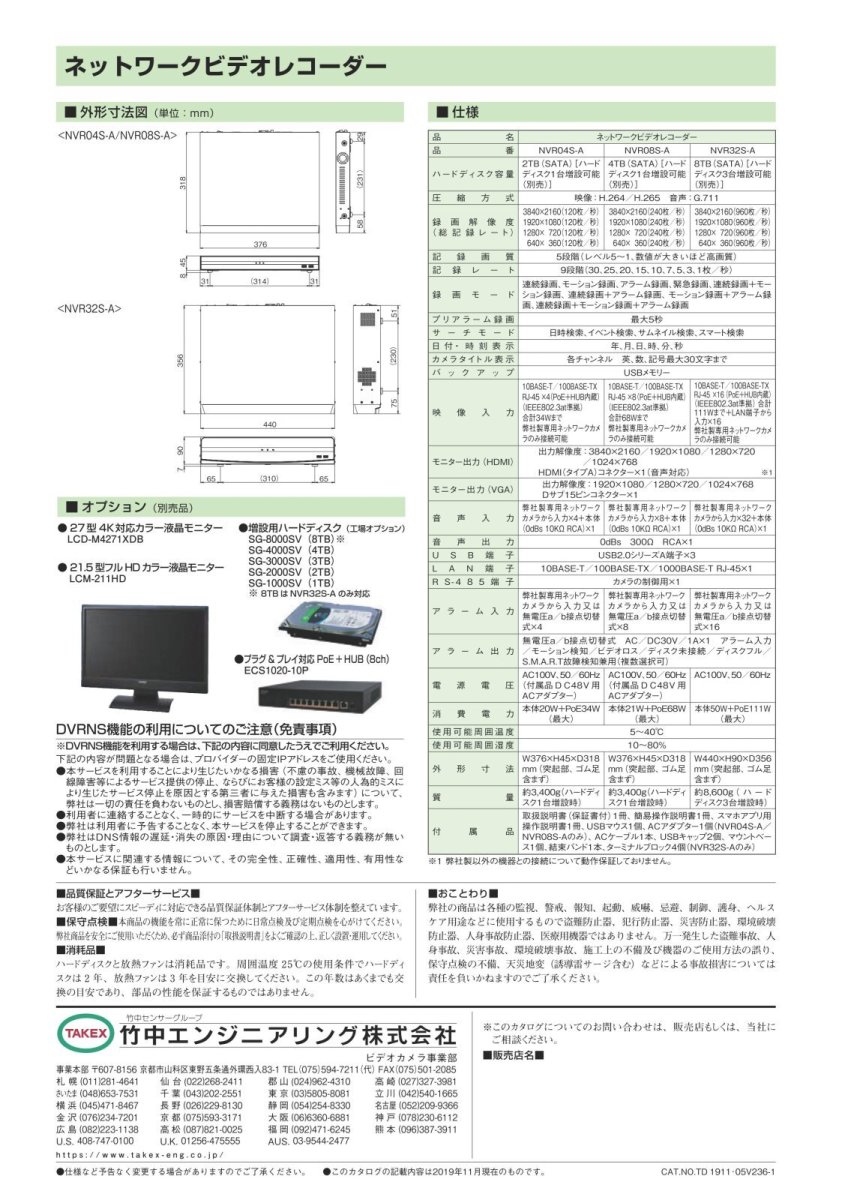

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

小規模店舗やクリニックの防犯管理
オフィスの受付・エントランス監視
ネットワーク構築の知識が少ない現場の施工
4Kカメラを用いた高精細な証拠記録

導入前に確認したいポイント

接続カメラの総消費電力が34W以内か確認
設置場所の周囲に5cm以上の排気スペースを確保
LANケーブルはカテゴリー5e以上の単線を使用
モニターの入力解像度が4Kに対応しているか

特長

最大4K（3840×2160）の高精細記録に対応

フルハイビジョンの4倍にあたる4K解像度での録画が可能です。各カメラ最大30枚/秒のフレームレートで記録できるため、滑らかで緻密な映像を残せます。レジ周りの手元確認や、広範囲の監視において決定的な証拠能力を発揮します。

プラグ＆プレイ機能による圧倒的な施工性

PoE+電源を内蔵したLANポートを4系統備えています。TAKEX製の専用ネットワークカメラを接続するだけで、面倒なIPアドレス設定を行うことなく自動で映像が表示されます。現場でのネットワーク設定コストを大幅に削減します。

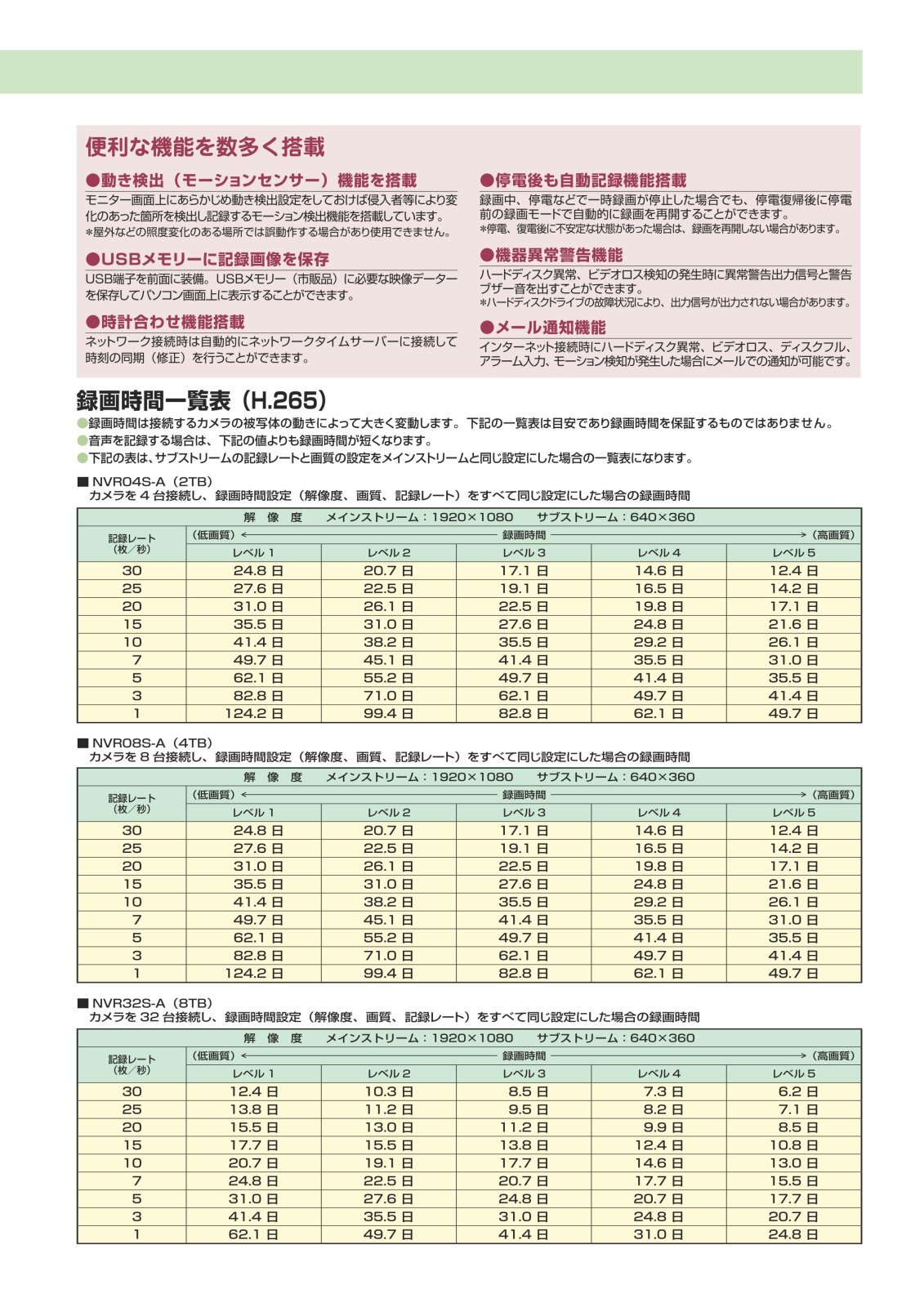

高圧縮技術H.265による長時間録画

従来のH.264方式に加え、より高度な圧縮が可能なH.265に対応しています。画質を維持したままデータ容量を抑えることができるため、標準搭載の2TB HDDでも、より長期間の録画保存が可能です。

標準2TBの大容量HDD搭載と増設対応

標準で2TBのSATAハードディスクを搭載。さらに、内部にもう1台のハードディスクを増設することが可能な設計となっており、運用条件に合わせたストレージの拡張に柔軟に対応します。

システムを安定稼働させる自己診断機能

HDDのS.M.A.R.T情報を常に監視するほか、システム全体を常時自己診断しています。万が一のシステムエラー検知時には、自動的に再起動を行い、録画を速やかに継続するフェイルセーフ設計を採用しています。

多様なニーズに応える「スマート検索」

録画済みのデータに対し、後からモーション検知エリアを指定して検索できる「スマート検索」機能を搭載。「特定の場所が動いた瞬間だけを抽出したい」といった事後の確認作業を劇的に効率化します。

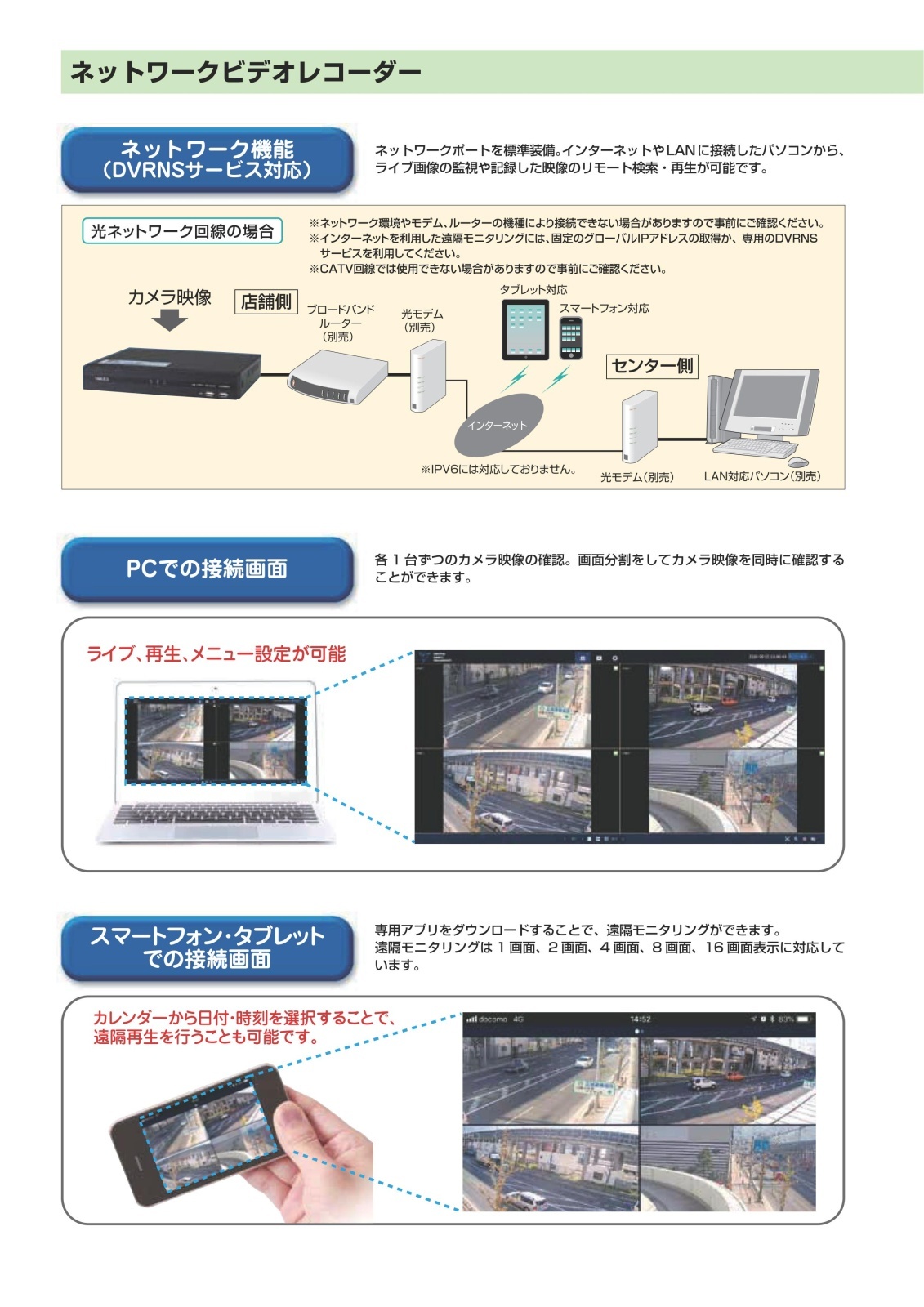

遠隔監視・スマートフォン対応

ネットワークに接続することで、PCやスマートフォン（専用アプリ「X viewer mobile+」）からライブ映像や再生映像の確認が可能です。外出先や多拠点からのモニタリングをセキュアに実現します。

重要エリアを最適化する「ROI（関心領域）機能」

画面内の重要な箇所だけを高画質で記録し、それ以外の領域の画質を抑えることで、効率的にHDD容量を消費するROI機能を搭載しています。録画日数の延長と重要画質の保持を両立します。

    選定時に評価したい強み
    確実な施工： 設定不要でカメラが繋がるプラグ＆プレイ対応。
信頼の冗長性： 万が一のフリーズ時も自己復旧システムでダウンタイムを最小化。
高い証拠性： 4K出力により、拡大時もボケにくい鮮明な映像確認が可能。
柔軟なアラーム連動： 外部センサー入力やリレー出力に対応し、周辺機器との連携が可能。



施工・設置ガイド

安定したシステム運用のために、以下の施工条件を必ず守ってください。

確認項目	この製品での考え方
設置方法	横置き専用です。HDDの寿命を縮めるため縦置きは禁止です。
配線距離	カメラ間はLANケーブル100m以内（Cat5e以上推奨）。
電源環境	付属の専用ACアダプターを使用し、抜け防止の固定を行ってください。
給電能力	4ポート合計で34Wまで。消費電力の大きいPTZカメラ等が含まれる場合は注意が必要です。

インジケーター表示

LED名称	点灯・消灯の意味
録画表示LED（赤）	点灯：正常に録画中 / 消灯：録画停止中・再起動中
電源LED（青）	点灯：電源供給あり / 消灯：電源OFF
ネットワークLED（白）	点灯：ネットワークリンク確立中

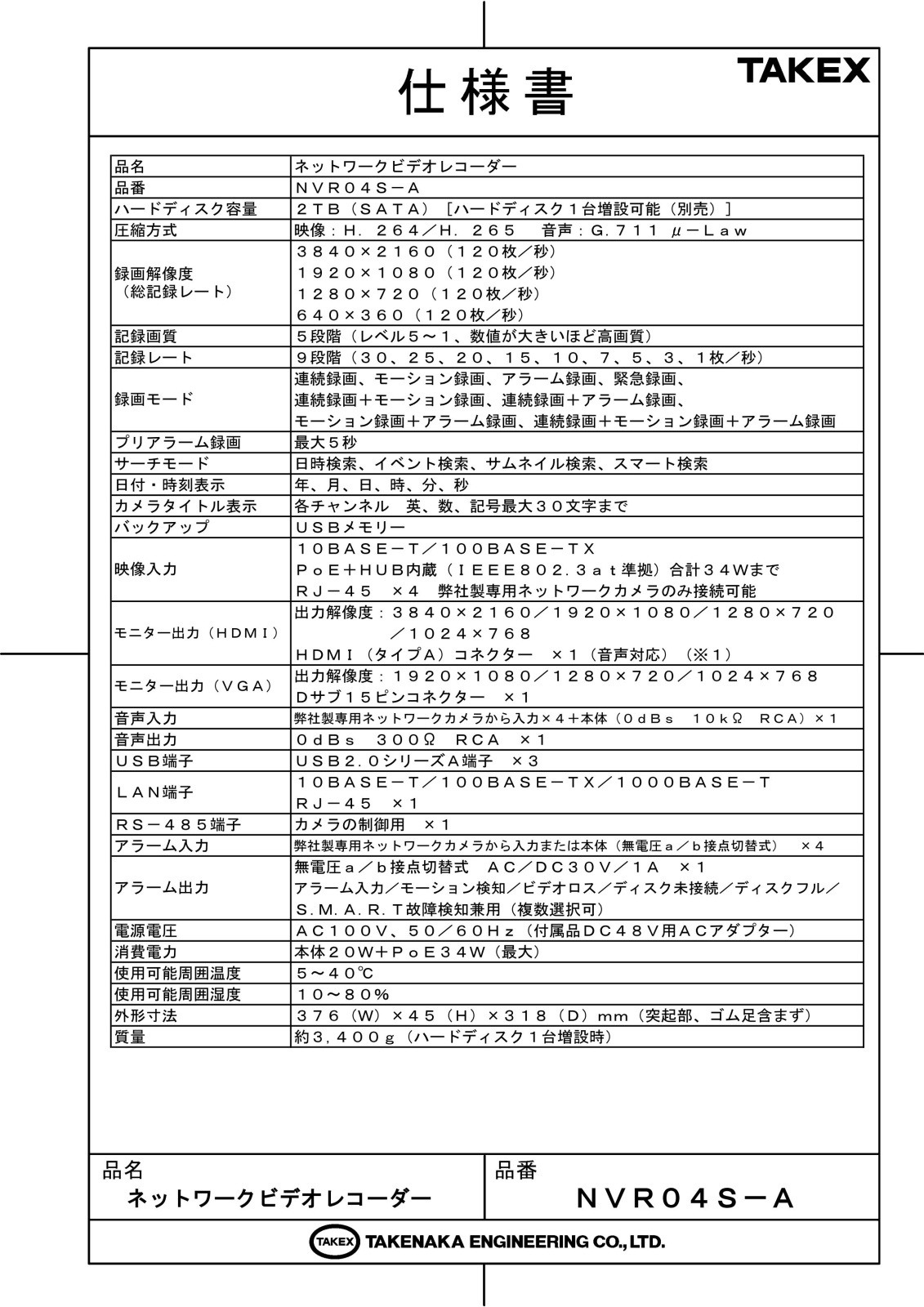

製品仕様

項目	内容
品名	ネットワークビデオレコーダー
品番	NVR04S-A
ハードディスク容量	2TB(SATA)[ハードディスク1台増設可能(別売)]
圧縮方式	映像:H.264/H.265　音声:G.711 μ-Law
録画解像度(総記録レート)	3840×2160(120枚/秒)、1920×1080(120枚/秒)、1280×720(120枚/秒)、640×360(120枚/秒)
記録画質	5段階(レベル5〜1、数値が大きいほど高画質)
記録レート	9段階(30、25、20、15、10、7、5、3、1枚/秒)
録画モード	連続録画、モーション録画、アラーム録画、緊急録画、連続+モーション、連続+アラーム、モーション+アラーム、連続+モーション+アラーム
プリアラーム録画	最大5秒
サーチモード	日時検索、イベント検索、サムネイル検索、スマート検索
バックアップ	USBメモリー（FAT32形式、最大32GB推奨）
映像入力	10BASE-T/100BASE-TX PoE+HUB内蔵(IEEE802.3at準拠) 合計34Wまで、RJ-45 ×4（弊社製専用カメラのみ）
モニター出力(HDMI)	出力解像度:3840×2160/1920×1080/1280×720/1024×768（タイプA・音声対応）
モニター出力(VGA)	出力解像度:1920×1080/1280×720/1024×768（Dサブ15ピン）
音声入力	専用カメラから入力×4 + 本体(RCA)×1
音声出力	0dBs 300Ω RCA ×1
LAN端子	10BASE-T/100BASE-TX/1000BASE-T RJ-45 ×1
アラーム入力	カメラ入力または本体無電圧a/b接点切替式 ×4
アラーム出力	無電圧a/b接点切替式 AC/DC30V/1A ×1
電源電圧 / 消費電力	AC100V(DC48Vアダプタ付属) / 本体20W + PoE 34W (最大54W)

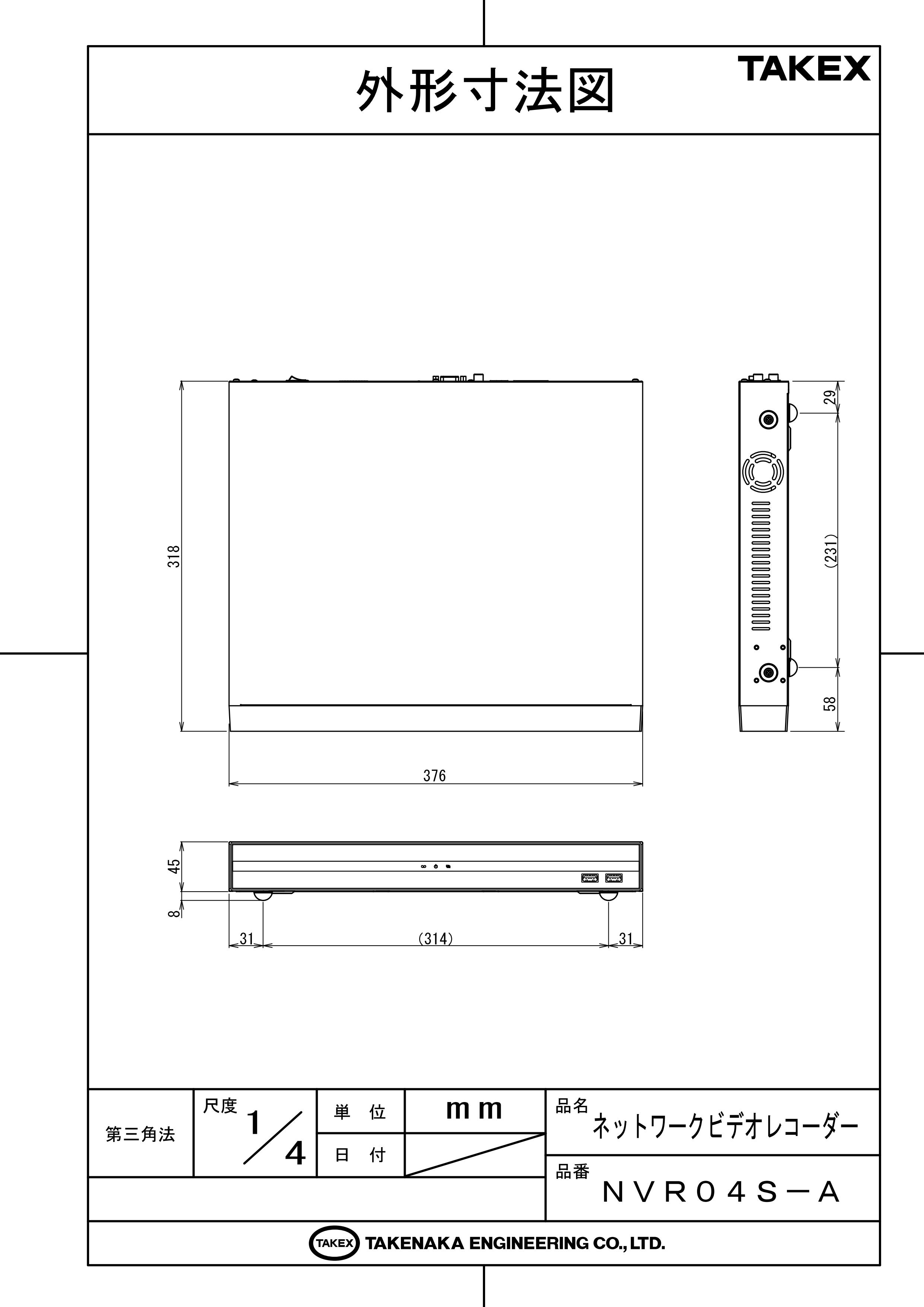

外形寸法 / 質量	376(W)×45(H)×318(D)mm / 約3,400g(HDD1台増設時)

FAQ

Q：他社製のネットワークカメラを接続できますか？ A：本機は弊社製専用ネットワークカメラ（NHC-IR20S等）のみ接続・動作を保証しております。

Q：LANケーブルの長さはどのくらいまで伸ばせますか？ A：1本のLANケーブル（カテゴリー5e以上推奨）で最大100mまで伝送・給電可能です。

Q：PoE給電の合計出力に制限はありますか？ A：4ポート合計で最大34Wまでとなります。PTZカメラなど消費電力の大きいカメラを複数台接続する際は、合計値にご注意ください。

Q：ハードディスクの寿命と交換目安は？ A：周囲温度25℃の標準環境において、約2年が交換の目安となります。

Q：インターネット環境がない場所でも録画できますか？ A：はい、カメラとレコーダーをLANケーブルで直結するだけでローカルでの録画・再生が可能です。

Q：スマートフォンで見るためのアプリは何ですか？ A：専用アプリケーション「X viewer mobile+」をインストールすることで視聴いただけます。

Q：録画がいっぱいになったらどうなりますか？ A：設定により「上書き録画」をONにすることで、古いデータから順番に消去して録画を継続します。

Q：停電した後の復旧はどうなりますか？ A：電源が復旧すると自動的にシステムが起動し、停電直前の録画設定で動作を再開します。

Q：バックアップに使うUSBメモリーの制限はありますか？ A：フォーマット形式は「FAT32」である必要があります。NTFSやexFATは認識しませんのでご注意ください。

Q：HDMIとVGAで同時に映像を出せますか？ A：はい、HDMIとVGAの両ポートから同時に映像出力することが可能です。
