リトリガータイマーユニット [OA-6000]

リトリガータイマーユニット [OA-6000]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） リレーユニット リトリガー対応 屋内用 DC12V

リトリガータイマーユニット OA-6000

センサー等の無電圧接点入力を受け、設定された時間だけ出力を保持する高性能タイマーユニットです。 「リトリガー機能」により、検知が続いている間はカウントを自動延長し、最後の検知から正確な時間制御を可能にします。

  • 型番： OA-6000
  • 製品名： リトリガータイマーユニット
  • 方式 / カテゴリ： 無電圧接点入力式 タイマーリレーユニット
  • 主な用途： 会議室の在室表示、照明・換気扇の自動消灯制御、センサー信号の延長
  • 設置場所 / 対応環境： 屋内壁掛式（使用温度：-10℃〜+50℃）
  • 電源仕様： DC11.0V 〜 18.0V（便利な無極性入力対応）

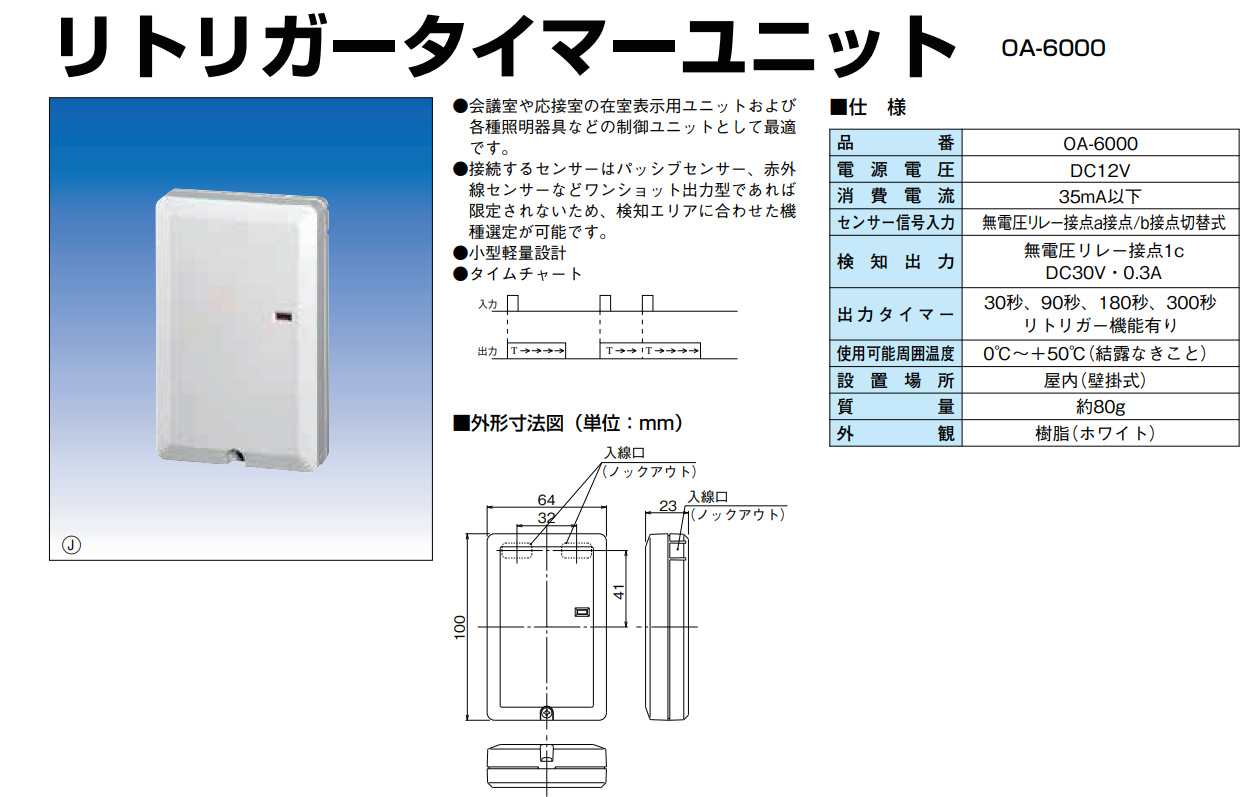

リトリガータイマーユニット OA-6000 製品画像

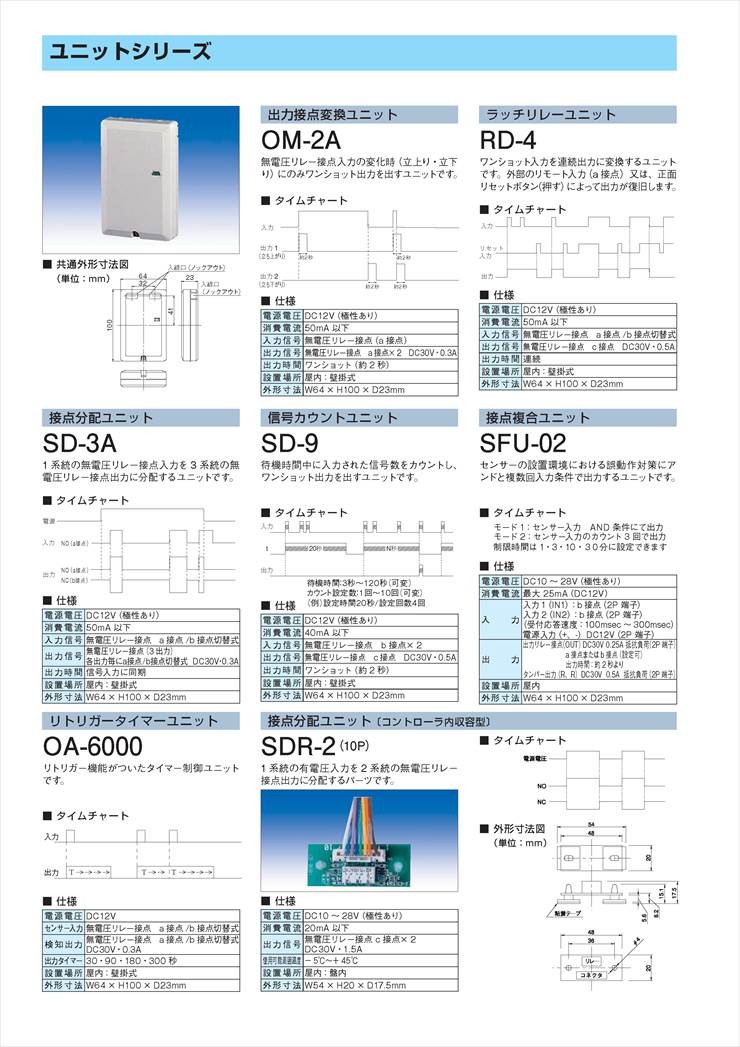

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 会議室や応接室の在室・使用表示灯の制御
  • 人感センサーと連動した照明器具のタイマーオフ
  • トイレや更衣室の換気扇の遅延停止制御
  • パッシブセンサーのワンショット出力を長めに保持したい場合

導入前に確認したいポイント

  • 屋内専用モデルです。屋外や多湿環境には設置できません。
  • 接点容量はDC30V 0.3Aです。AC100V機器は直接駆動できません。
  • 駆動にはDC12V（11〜18V）の電源供給が必要です。
  • 入力は無電圧接点のみ対応しています（電圧入力不可）。

特長

信号の継続検知を逃さない「リトリガー機能」

タイマー動作中に新たな信号が入力された場合、その時点から設定時間を再カウント（延長）するリトリガー機能を搭載しています。センサーが検知し続けている間は出力を継続させ、最後の検知から正確な設定時間後にオフにする、といった高度な設備制御が容易に実現可能です。

多様なセンサーに対応する「ワンショット出力型」不問設計

接続するセンサーは、パッシブセンサーや赤外線センサーなど、ワンショット出力型であれば機種を限定しません。検知エリアや環境に最適なセンサーを自由に選定して組み合わせることができます。

施工ミスを防ぐ「無極性電源入力」

電源入力端子はDC11V〜18Vの範囲で動作し、プラス・マイナスの極性を意識せずに配線できる無極性仕様です。現場での誤配線による故障リスクを大幅に低減し、効率的な施工をサポートします。

入力エッジ（ON/OFF）の選択が可能

信号入力の「立ち上がり（ON時）」または「立ち下がり（OFF時）」のどちらでタイマーを起動させるかを、内部のディップスイッチで選択可能です。a接点機器・b接点機器それぞれの動作タイミングに合わせてロジックを組むことができます。

a接点/b接点の両入力に対応する切替ジャンパー

内部のジャンパーピン設定を切り替えるだけで、常時開（a接点）入力と常時閉（b接点）入力のどちらにも物理的に対応可能です。既存のセンサー仕様に合わせて柔軟に適合させることができます。

4段階のタイマー時間設定

ディップスイッチの組み合わせにより、30秒、90秒、180秒、300秒（5分）の4パターンの保持時間を選択できます。簡易的な延長から、長時間の保持まで用途に合わせた設定が可能です。

NO/NC両対応の1c接点出力

出力部は無電圧リレー接点の1c構成（C/NO/NC）となっています。タイマー動作時にONにしたい場合、または逆にOFFにしたい場合の両方の回路に対応可能です。

省スペースな小型軽量設計

W64×H100×D23mmと非常にコンパクトかつ約80gと軽量なため、設置場所を選びません。ホワイトカラーの樹脂筐体はオフィスや店舗の内装にも自然に馴染みます。

選定時に評価したい強み

  • 高信頼な再カウント：リトリガー機能により「居る間は消えない」制御が確実に行える点。
  • 施工性の高さ：無極性電源とネジ端子式接続により、電気工事の負担を軽減。
  • 柔軟な論理設定：入力極性や起動タイミングをスイッチ一つで変更できる汎用性。
  • 実績あるメーカー製：セキュリティ機器大手TAKEX（竹中エンジニアリング）による安定品質。

施工・設定ガイド

内部スイッチ・ジャンパー設定

項目 設定内容・選択肢
タイマー時間 30秒 / 90秒 / 180秒 / 300秒（スイッチ1・2で切替）
起動エッジ 入力ON時（立ち上がり）/ 入力OFF時（立ち下がり）選択可能
入力極性 a接点入力（常時開）/ b接点入力（常時閉） ジャンパー切替
LEDインジケーター 赤色点灯：タイマー動作中（出力中） / 消灯：待機中

端子配列詳細

端子番号 記号 機能・仕様
1 - 2 12V / 0V 電源入力（DC11〜18V） ※無極性
3 - 4 IN / IN 無電圧接点信号入力（センサー等）
5 C 出力接点コモン（共通）
6 NO 出力接点 常時開（動作時に短絡）
7 NC 出力接点 常時閉（動作時に開放）

製品仕様

項目 内容
品名 リトリガータイマーユニット
型番 OA-6000
電源電圧 DC11.0V 〜 18.0V（定格DC12V）
消費電流 35mA以下（または40mA以下 ※詳細資料に基づく）
センサー信号入力 無電圧リレー接点 a接点/b接点切替式
検知出力 無電圧リレー接点 1c（C/NO/NC）
接点容量 DC30V・0.3A
出力タイマー 30秒、90秒、180秒、300秒（リトリガー機能あり）
設置場所 屋内（壁掛式）
使用可能周囲温度 -10℃ 〜 +50℃（結露なきこと）
外形寸法 W64 × H100 × D23 mm
質量 約80g
外観材質 ABS樹脂（ホワイト）

FAQ

Q：リトリガー機能とはどのようなものですか？ A：タイマーが動作している最中に再度センサーが反応（入力）した場合、タイマーのカウントを最初からリセットして延長する機能です。これにより、検知が続いている間は出力を維持し続けることができます。
Q：AC100Vの照明器具を直接接続して制御できますか？ A：いいえ、できません。本機の接点容量は最大DC30V 0.3Aです。AC100Vの機器や大電流を必要とする機器を制御する場合は、必ず外部パワーリレーを介して接続してください。
Q：電源のプラスとマイナスを逆に繋ぐと故障しますか？ A：本機は無極性電源入力に対応しているため、1番と2番の端子にDC11〜18Vが供給されていれば、極性に関わらず正常に動作します。
Q：タイマー時間を10分（600秒）に設定することは可能ですか？ A：本機単体での最大設定時間は300秒（5分）までとなります。30秒、90秒、180秒、300秒の4段階から選択してご使用ください。
Q：センサーが「離れた時（接点が開いた時）」にタイマーを開始できますか？ A：はい、可能です。内部のディップスイッチ3番をOFF側に設定することで、信号の立ち下がり（OFFエッジ）をトリガーとして起動させることができます。
Q：どのようなセンサーでも接続可能ですか？ A：無電圧接点出力（ワンショット型）を持つセンサーであれば、メーカーを問わず接続可能です。電圧が出力されるタイプのセンサーは直接接続できません。
Q：屋外に設置しても大丈夫ですか？ A：屋内専用仕様のため、屋外や水のかかる場所、極端に湿度の高い場所への設置は避けてください。
Q：LEDが点灯していませんが、故障でしょうか？ A：LEDはタイマー出力中にのみ赤色点灯します。待機中は消灯しています。もし入力しても点灯しない場合は、電源電圧がDC11〜18Vの範囲で供給されているかテスター等で確認してください。
Q：b接点（常時閉）のセンサーを使用する場合の設定は？ A：本体内部の入力切替ジャンパーピンを「B」側に差し替えてください。これにより、接点が開いたことを検知信号として認識するようになります。
Q：出力接点のNOとNCはどのように使い分けますか？ A：タイマー動作中（LED点灯時）に機器を動かしたい場合は「C-NO」端子を、タイマー動作中（LED点灯時）に機器を止めたい場合は「C-NC」端子を使用します。
