DA-T100(S) 光線式アクティブセンサー TAKEX 竹中エンジニアリング [DA-T100(S)]

DA-T100(S) 光線式アクティブセンサー TAKEX 竹中エンジニアリング [DA-T100(S)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 自動ドア用センサー 光線式アクティブセンサー 取付高さ4m対応

DA-T100(S) 光線式アクティブセンサー シルバー

取付高さ最大4mに対応し、高天井のエントランスでも確実な検知を実現する高機能ドアウェイセンサーです。業界トップクラスの60スポット高密度検出エリアにより、歩行者の安全性を劇的に向上させます。

  • 型番： DA-T100(S)
  • 方式： 近赤外線反射方式（静止検知対応）
  • 取付高さ： 2.0m 〜 4.0m（高所設置対応）
  • 電源： AC/DC 12 〜 110V ±10%（マルチ電圧対応）
  • 特長： 60スポット高密度検知、自動環境対策、7色LED表示

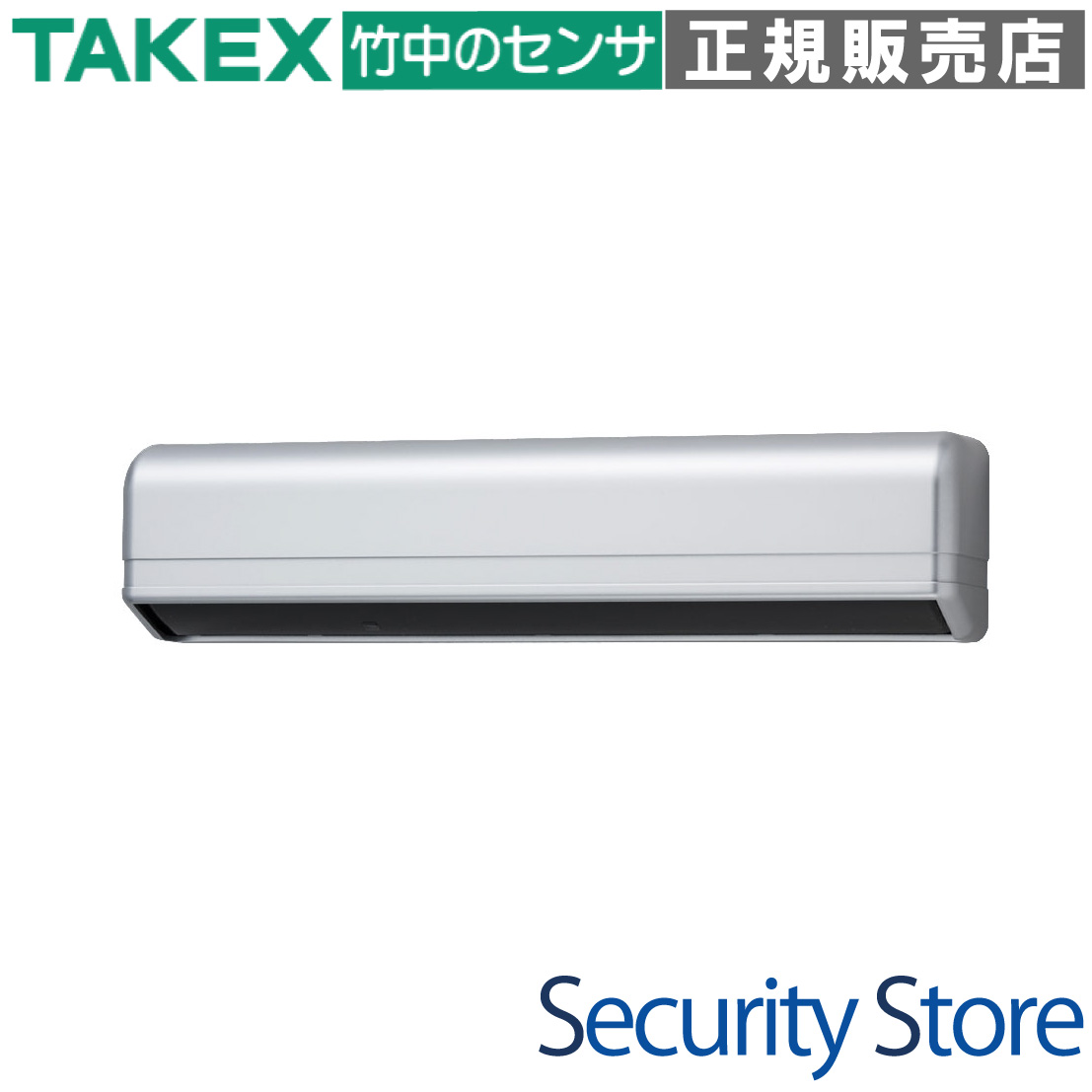

DA-T100(S) 光線式アクティブセンサー シルバー 製品画像

資料ダウンロード

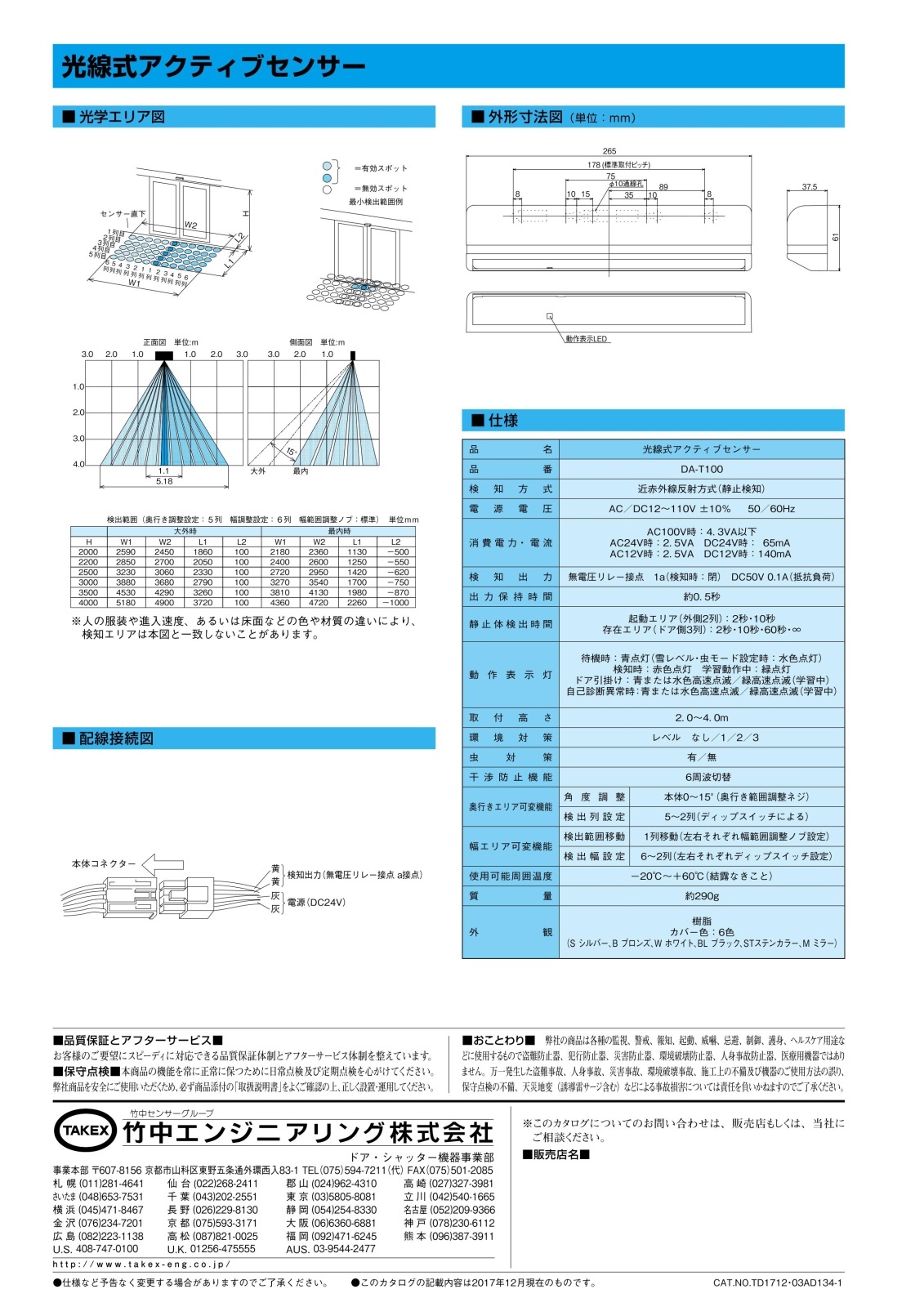

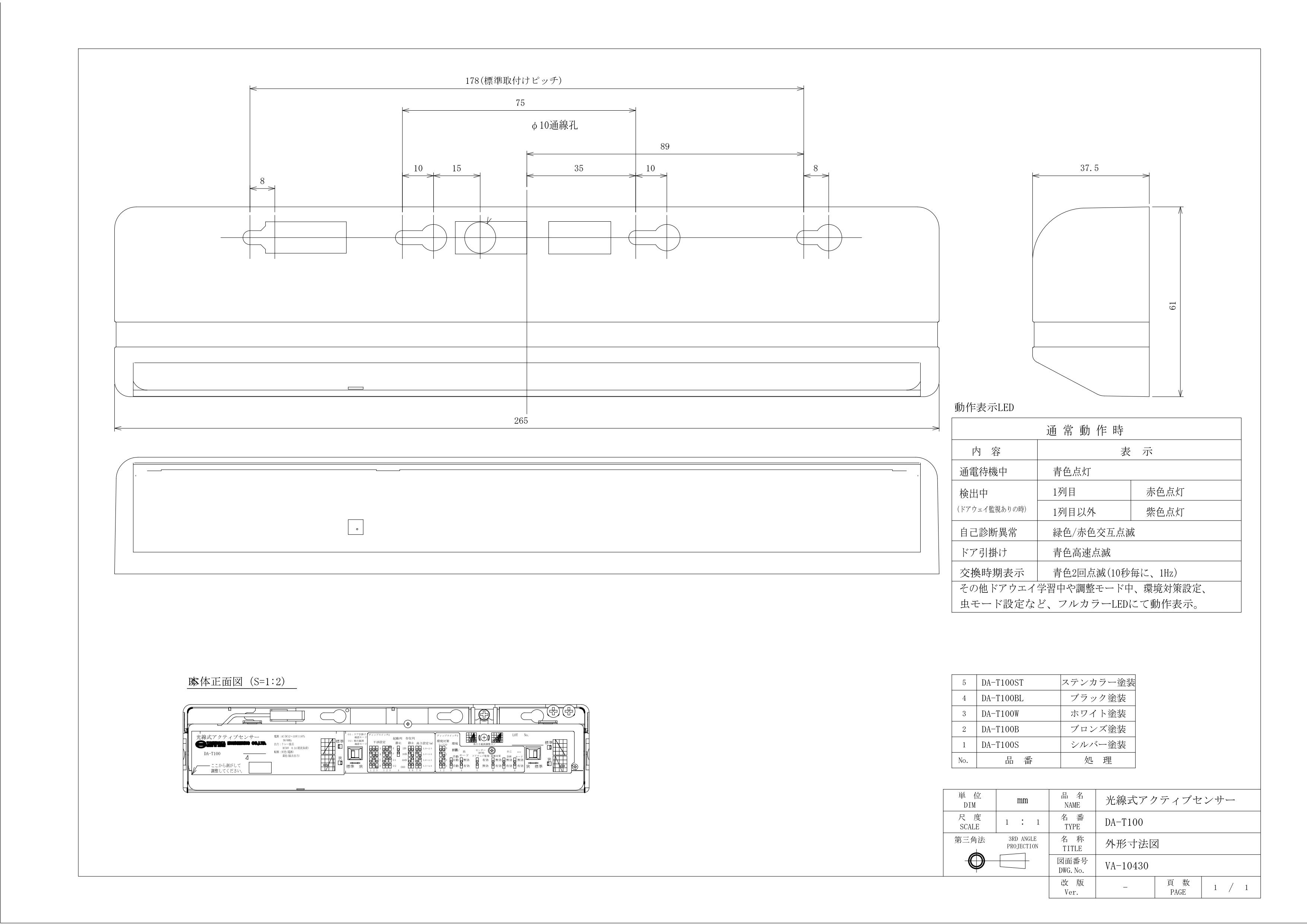

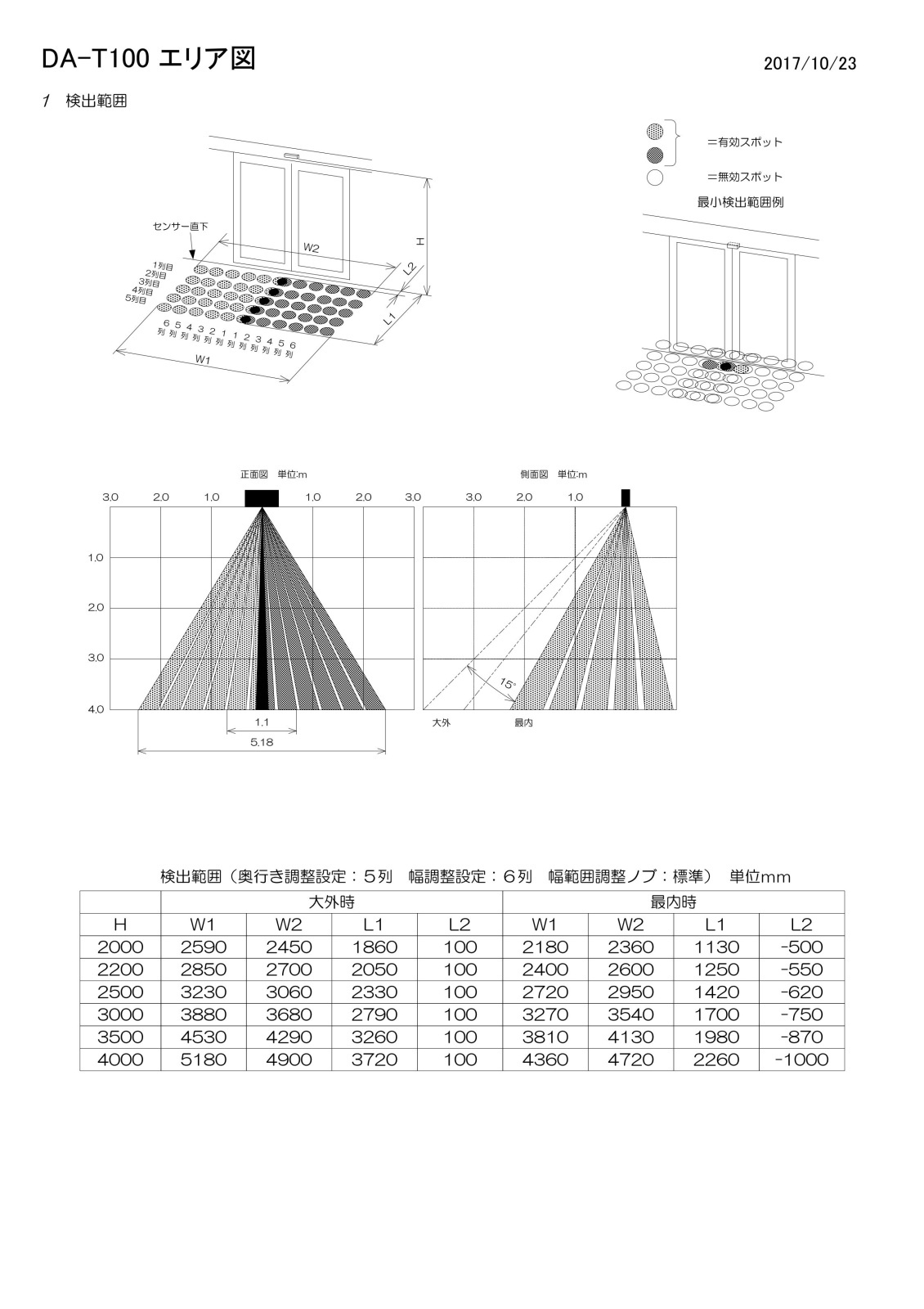

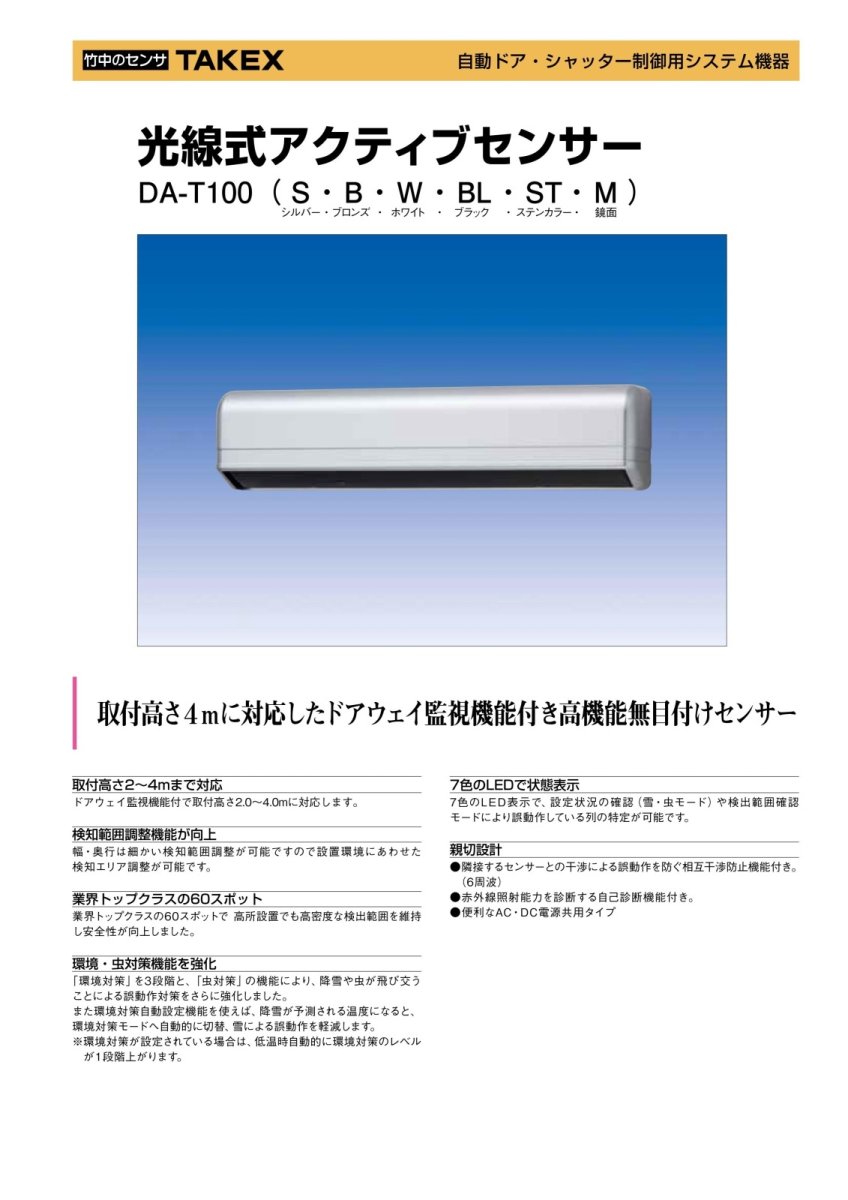

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • ホテルのロビーや商業施設などの高天井エントランス
  • 人通りの多い自動ドアの安全性向上
  • 降雪地域や虫の多い環境下での自動ドア運用
  • 既存センサーからの高機能リプレイス

導入前に確認したいポイント

  • 取付高さが2.0m〜4.0mの範囲内であるか
  • 無目（トランザム）の取付スペースの確保
  • 電源仕様（AC/DC 12-110V）の適合確認
  • 補助センサー（ビームスイッチ等）との併用検討

特長

取付高さ2〜4mの高所設置に完全対応

一般的なセンサーでは検知が不安定になりやすい4mの高天井にも対応。ドアウェイ機能（ドア近傍の安全性確保）を維持しつつ、開放感のあるエントランス設計を可能にします。

業界トップクラス「60スポット」による高密度検知

検出スポットを60箇所まで高密度化。高所に設置した場合でも床面のサンプリング密度を高く維持できるため、小さな子供や反射率の低い服装の歩行者も逃さずキャッチし、安全性を向上させています。

現場に合わせた緻密な検出範囲の微調整機能

左右端で6・4・2列、奥行方向で5・4・3・2列のエリア調整が可能です。現場の通行量やドア周辺の障害物、歩道の状況に合わせて、最適な検知エリアをピンポイントで設定できます。

「自動設定」を含む強力な環境対策・虫対策

3段階の環境対策レベルに加え、独立した「虫モード」を搭載。さらに、低温を検知すると自動的に環境対策レベルを引き上げる「自動設定機能」により、降雪による誤動作をインテリジェントに軽減します。

運用状態を一目で把握できる「7色のLED表示」

青・赤・緑・水色など7色のLED発光パターンを採用。待機・検知の状態だけでなく、雪・虫モードの設定状況や、相互干渉・自己診断エラーなどのステータスをカバーを外さずに確認可能です。

最大6周波の切り替えによる相互干渉防止

隣接する複数のセンサーを設置する場合でも、6つの周波数を切り替えることで赤外線同士の干渉を防ぎます。風除室の内外や連窓ドアなど、センサーが近接する現場でも安定した動作を実現します。

メンテナンス性を高める「自己診断機能」

赤外線の照射能力を常に診断する自己診断機能を搭載しています。機器の不具合や能力低下を早期に察知し、トラブルを未然に防ぐための保守管理をサポートします。

幅広い電源電圧への対応（AC/DC 12-110V）

低電圧の12Vから、商用電源に近い110Vまで、AC/DC問わず広範な電源系統で使用可能です。内部回路での自動電圧調整により、現場での電源確保の柔軟性が非常に高くなっています。

選定時に評価したい強み

  • 安全性： 60スポットの高密度検知で、高所取付時も死角を最小化。
  • 安定性： 温度連動の自動環境対策により、雪による誤開閉を抑制。
  • 施工性： 7色LEDと詳細なエリア調整機能により、現場調整がスムーズ。
  • 汎用性： AC/DCマルチ電圧対応で、国内外あらゆるドアコントローラーに適合。

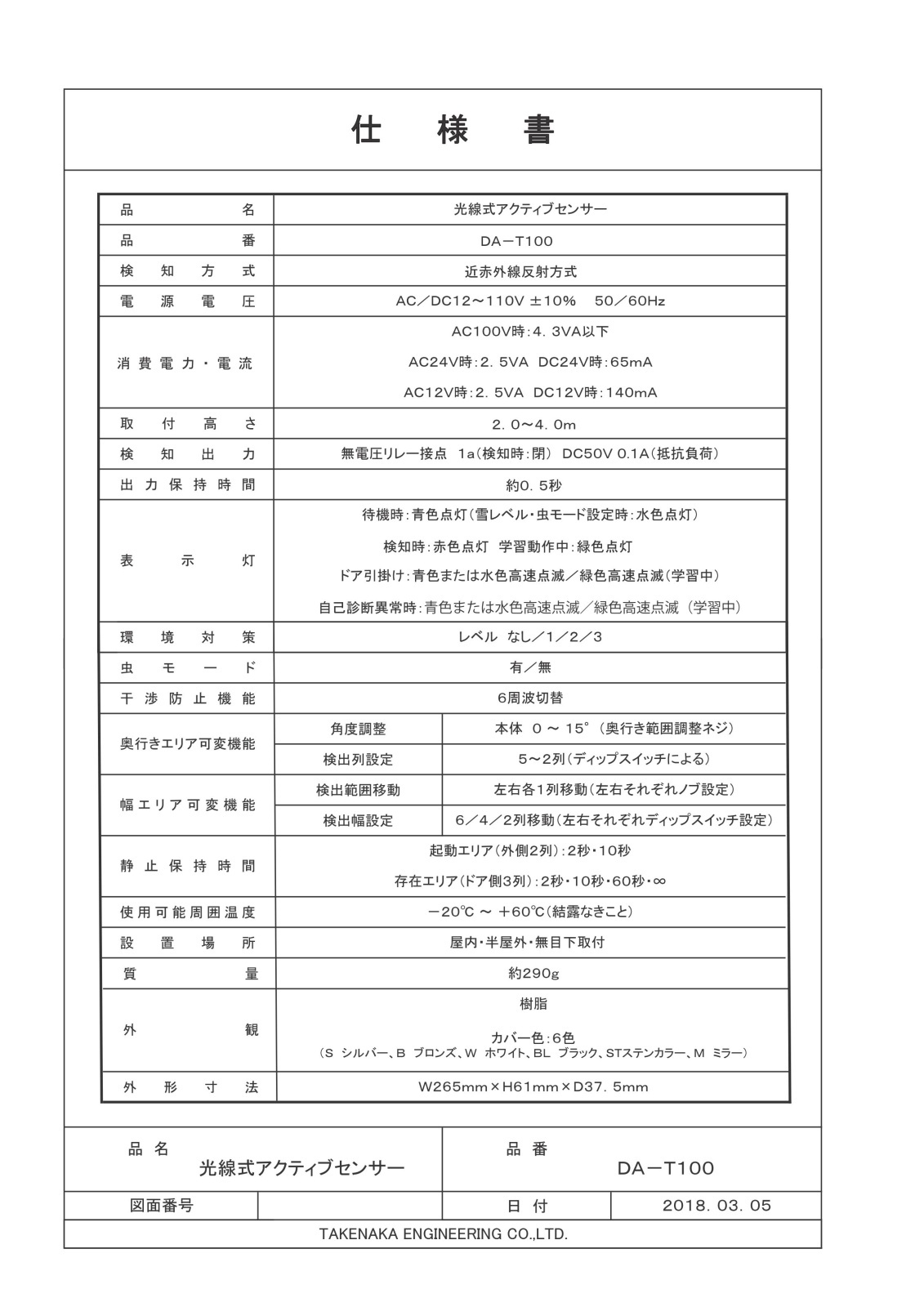

製品仕様

項目 内容
品名 光線式アクティブセンサー
品番 ＤＡ－Ｔ１００（Ｂ・Ｓ・Ｗ・ＢＬ・ＳＴ・Ｍ）
検出方式 近赤外線反射方式（静止検知）
電源電圧 ＡＣ／ＤＣ１２〜１１０Ｖ±１０％ ５０／６０Ｈｚ
消費電力／電流 ＡＣ１００Ｖ時：４．３ＶＡ以下
ＡＣ２４Ｖ時 ：２．５ＶＡ ／ ＤＣ２４Ｖ時：６５ｍＡ
ＡＣ１２Ｖ時 ：２．５ＶＡ ／ ＤＣ１２Ｖ時：１４０ｍＡ
検知出力 無電圧リレー接点１ａ（検知時：閉） ＤＣ５０Ｖ・０．１Ａ（抵抗負荷）
出力保持時間 約０．５秒
静止体検出時間 起動エリア（外側２列）：２秒・１０秒
存在エリア（ドア側３列）：２秒・１０秒・６０秒・∞
表示灯 待機時：青色点灯（環境対策・虫モード設定時：水色点灯）
検知時：赤色点灯 学習動作中：緑色点灯
異常時：高速点滅（各色パターン有）
取付高さ ２．０〜４．０ｍ
奥行きエリア可変機能 角度調整：本体 ０〜１５°
検出列設定：５〜２列（ディップスイッチ）
幅エリア可変機能 検出範囲移動：１列移動（ノブ調整）
検出幅設定：６〜２列（ディップスイッチ）
環境対策機能 自動／手動レベル（無／１／２／３）、虫モード、振動対策、ecoモード
設置場所 屋内・半屋外：無目（トランザム）取付
質量 / 外観 約２９０ｇ / 樹脂（シルバー色：S）

FAQ

Q：取付高さの上限はどのくらいですか？ A：本製品は最大4.0mまでの取付高さに対応しています。2.0mから4.0mの間で調整してご使用いただけます。
Q：雪や雨による誤動作を防ぐ機能はありますか？ A：はい、3段階の環境対策レベルに加え、周囲温度が低下すると自動的に感度を調整して降雪の影響を抑える「自動設定機能」を搭載しています。
Q：虫がセンサーの前を飛ぶことによる誤検知を減らせますか？ A：はい、独立した「虫モード」を搭載しており、虫の飛来による瞬間的な受光量変化を識別し、誤動作を抑制します。
Q：電源は何ボルトを供給すれば良いですか？ A：AC/DC 12Vから110Vまで幅広く対応しています。多くの自動ドアコントローラーから供給される電源でそのまま動作可能です。
Q：検知エリアの幅を狭くすることは可能ですか？ A：はい、左右それぞれのディップスイッチ設定により、検出幅を6列から2列まで絞り込むことが可能です。
Q：静止検知機能（立ち止まっている人を検知し続ける機能）はありますか？ A：ございます。存在エリア（ドア側3列）では、2秒、10秒、60秒、または無限（∞）から静止体保持時間を選択できます。
Q：複数のセンサーを並べて設置しても干渉しませんか？ A：最大6種類の周波数を切り替える「相互干渉防止機能」があるため、隣り合うセンサーの干渉を避けて設置が可能です。
Q：LEDが水色に点灯していますが、故障ですか？ A：故障ではありません。「環境対策」または「虫モード」が設定されている際の待機状態を示しています。
Q：施工後のエリア確認を容易にする機能はありますか？ A：検出範囲確認モードを搭載しており、7色のLED表示によって、どの列が反応しているかを視覚的に確認しながら調整できます。
Q：屋外で使用することは可能ですか？ A：屋内および半屋外（無目取付）に対応していますが、直接雨がかかる場所では誤動作の原因となるため、必要に応じてオプションの雨よけ等の検討をお願いします。
