TAKEX（竹中エンジニアリング） AHD防犯カメラ 5メガピクセル屋外ハウジング型 STARVIS搭載

VHC-IR50iAH 5メガAHDハウジング型デイナイトカメラ

SONY STARVISセンサーを搭載し、約504万画素の高精細なモニタリングを実現したAHD屋外カメラです。同軸ケーブル1本で遅延のない高画質映像を伝送でき、電動バリフォーカルレンズによる遠隔画角調整やIP66の防水性能、IK10の耐衝撃性能など、プロ仕様の機能を凝縮したハウジング一体型モデルです。

型番： VHC-IR50iAH
製品名： 5メガAHDハウジング型デイナイトカメラ
解像度： 2560×1440（出荷時）、1920×1080、2592×1944 選択可能
撮像素子： 1/2.8型 SONY 5メガピクセル STARVIS C-MOS
レンズ： 4.5倍電動バリフォーカル（f=3.0mm〜13.5mm）
環境性能： IP66（防塵・防水）、IK10（耐衝撃）

資料ダウンロード

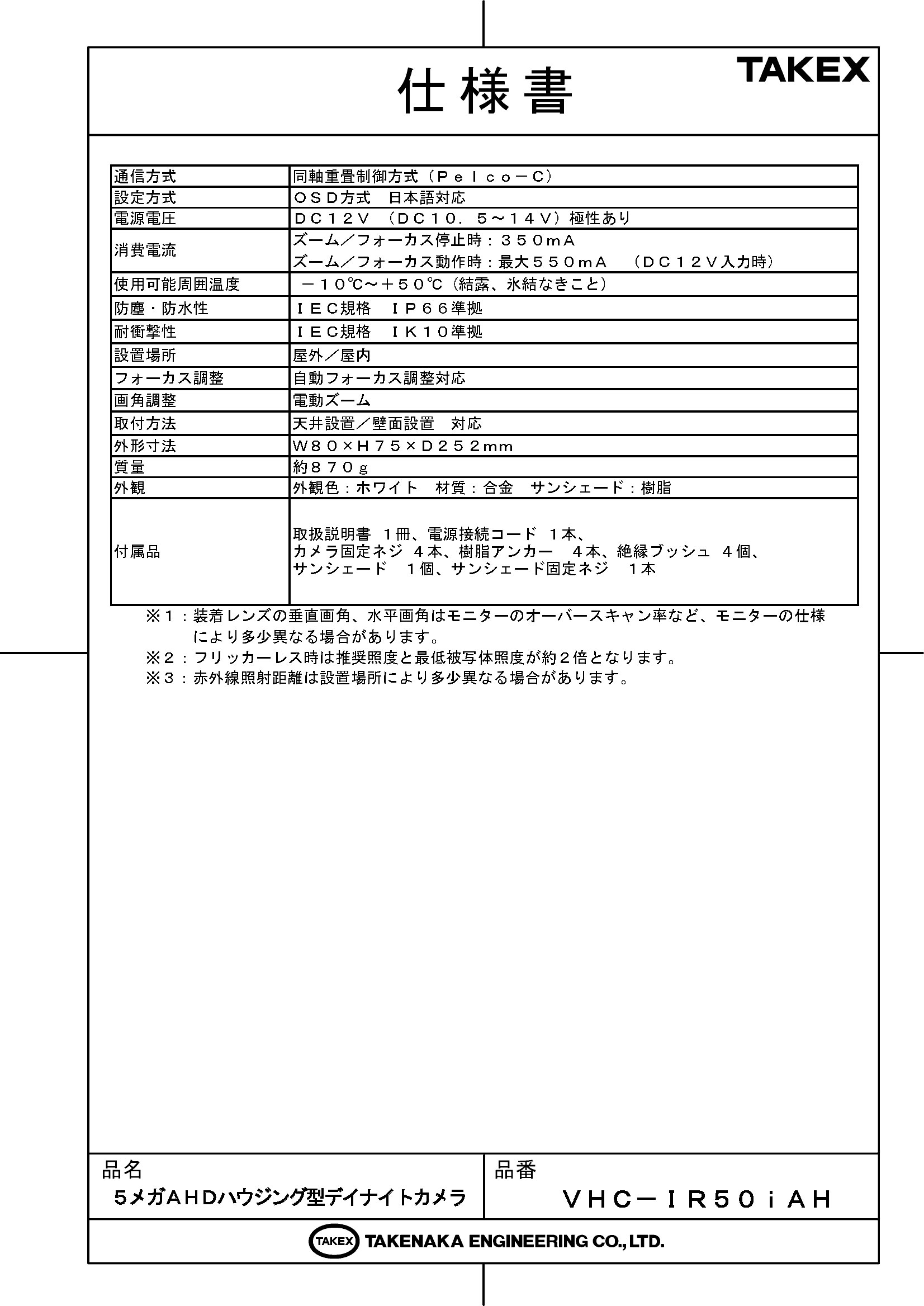

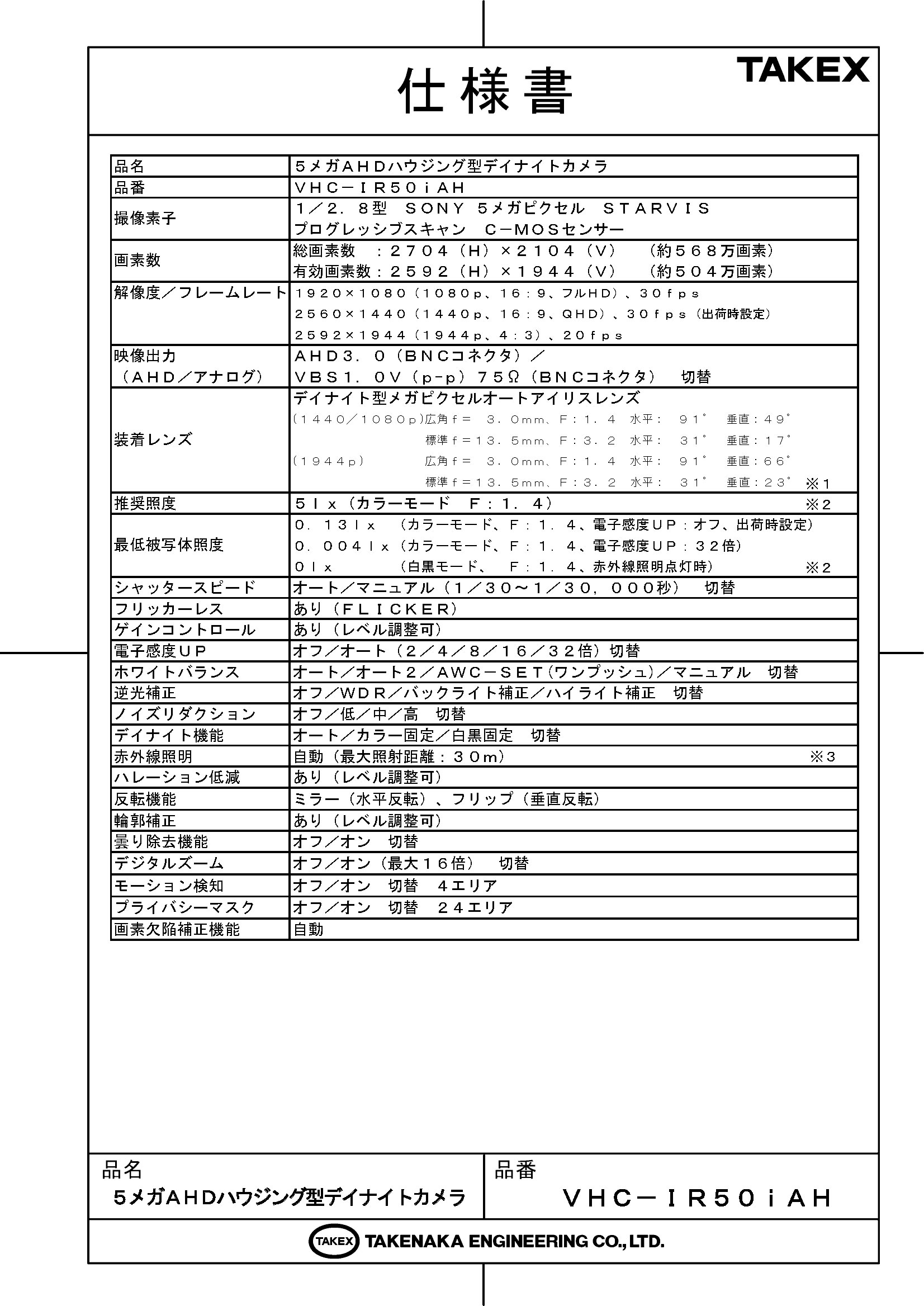

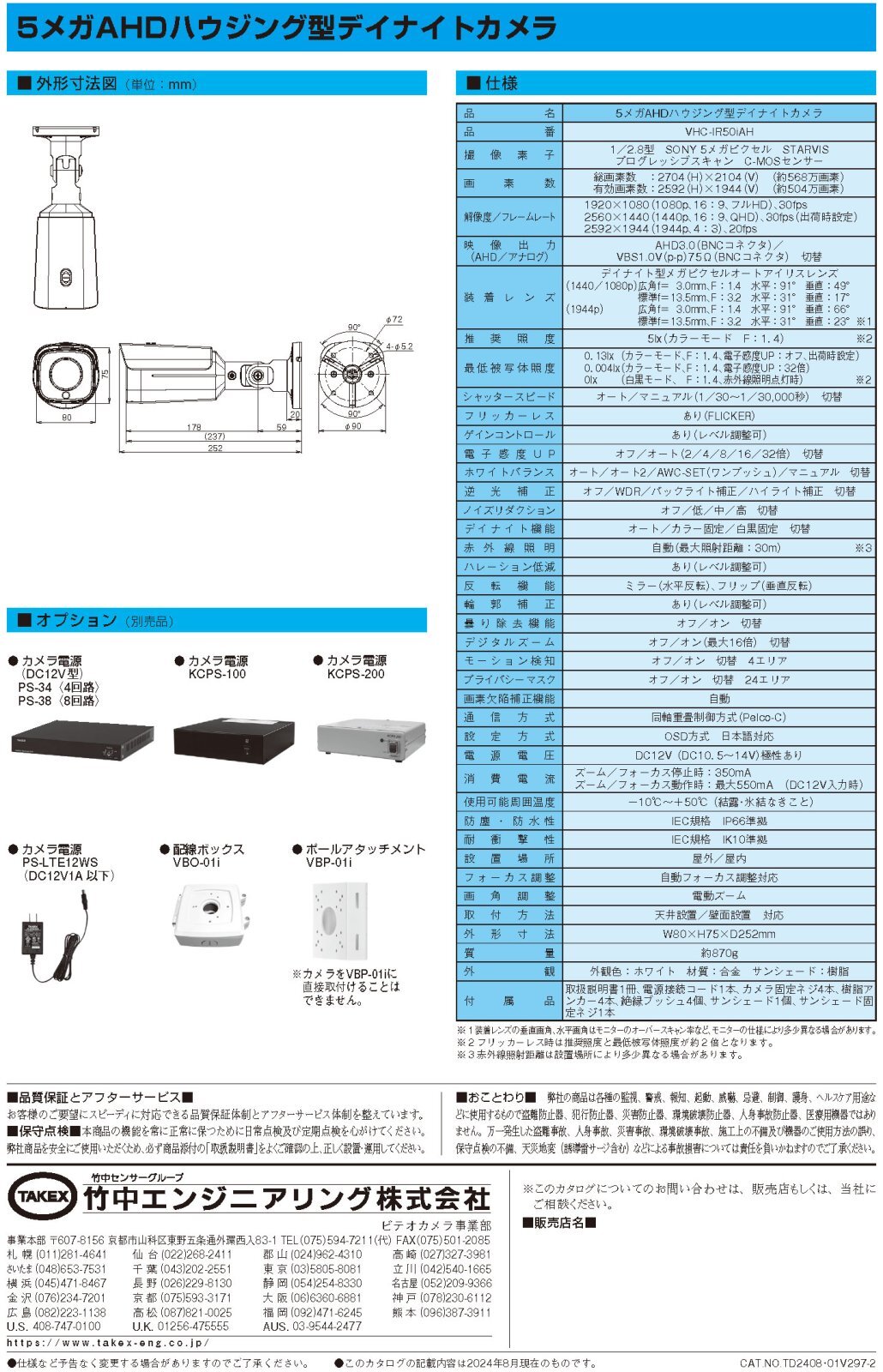

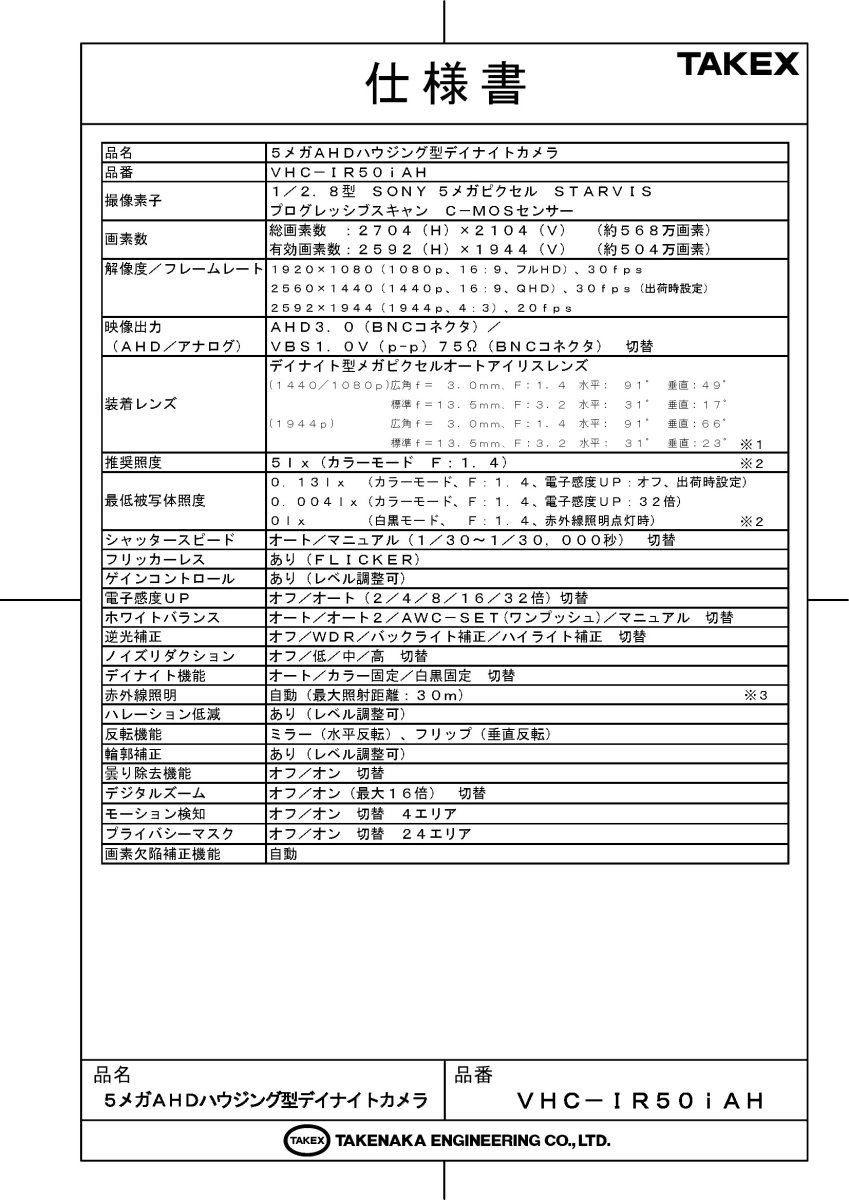

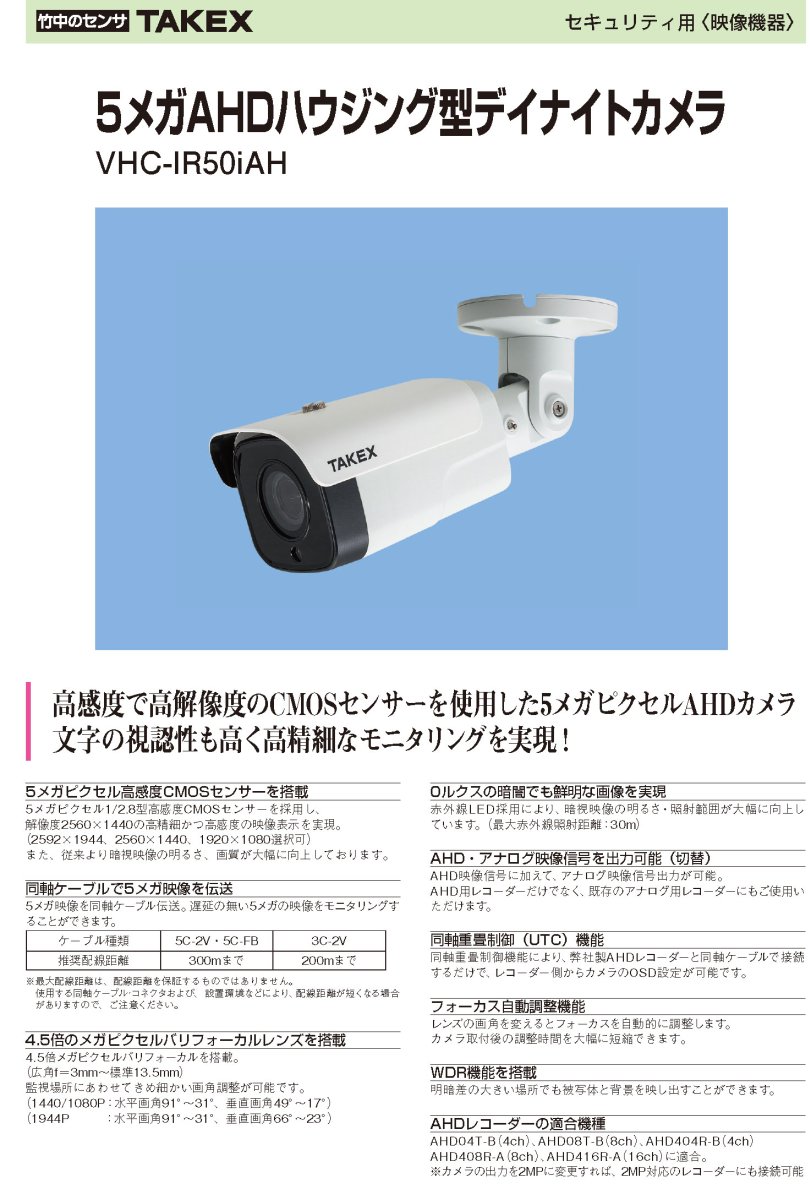

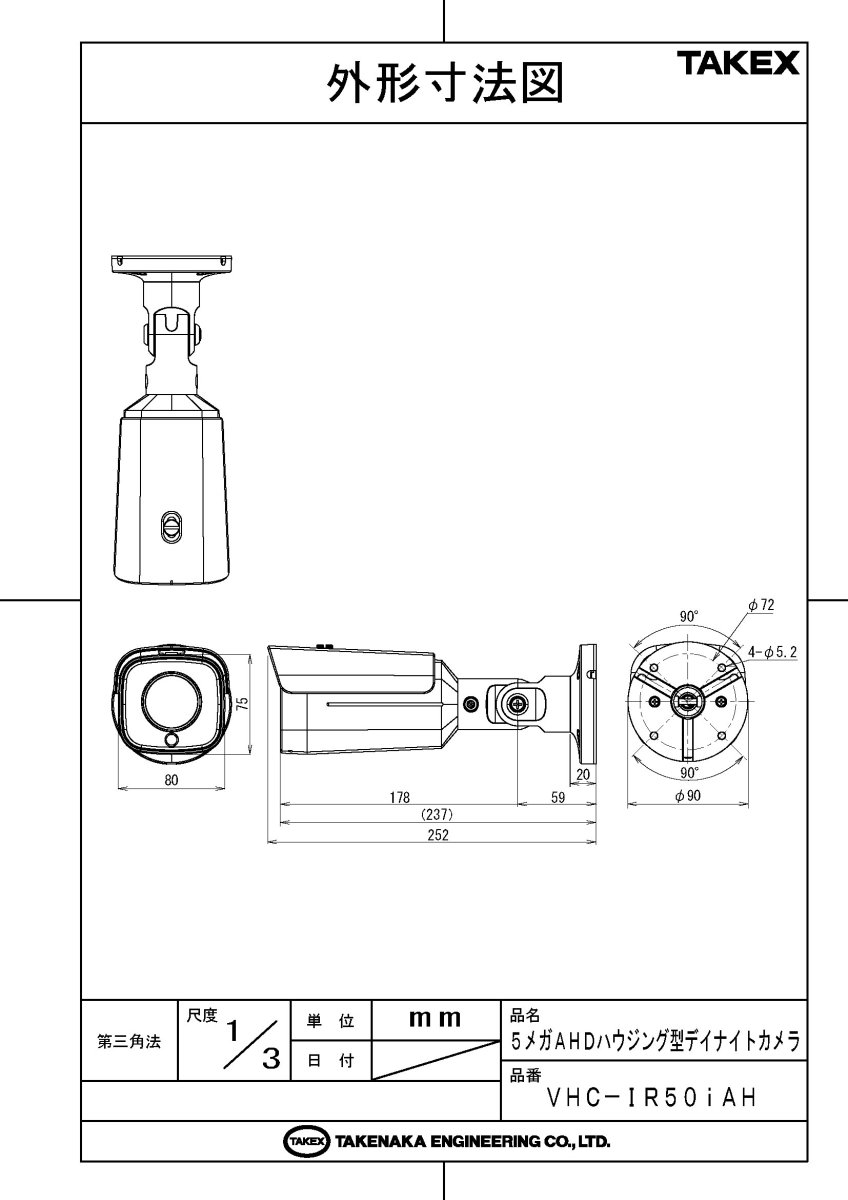

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

ビルの外壁や駐車場などの広範囲監視
文字や顔の判別が求められる重要施設
既存のアナログ配線を活かした高画質化更新
いたずらや衝撃が懸念される公共スペース
夜間の明かりが少ない場所の24時間監視

導入前に確認したいポイント

AHD3.0（5MP）対応のレコーダーが必要
既存の2MPレコーダー使用時は出力を2MPに変更
電源はDC12V（極性あり）の単独供給を推奨
配線距離は同軸5C-FBで推奨300mまで
赤外線センサー等の他機器への干渉確認

特長

5メガピクセル SONY STARVIS 高感度センサー

1/2.8型 5メガピクセル SONY STARVIS プログレッシブスキャン C-MOSセンサーを採用。約504万画素の圧倒的な解像度により、人物の顔立ちや車のナンバー、書類の文字などの細部まで鮮明に描画します。STARVIS技術により、従来モデルよりも暗視時の明るさと画質が飛躍的に向上しています。

4.5倍電動バリフォーカルレンズ搭載

広角3.0mmから標準13.5mmまでをカバーする4.5倍メガピクセルバリフォーカルレンズを搭載。監視場所に合わせて画角の調整が可能です。電動制御に対応しているため、設置後の微調整をスムーズに行うことができ、施工の手間を大幅に軽減します。

ワンプッシュオートフォーカス機能

レンズのズーム倍率を変更した際、OSD操作により自動的にピントを合わせる機能を備えています。カメラ取付時の物理的なピント合わせ作業が不要になり、現場での調整時間を劇的に短縮します。

同軸重畳制御（UTC）による遠隔設定

同軸重畳制御機能により、対応するAHDレコーダーと同軸ケーブルで接続するだけで、レコーダー側からカメラのOSD（オン・スクリーン・ディスプレイ）設定が可能です。高所にあるカメラ本体を直接操作することなく、画質や機能の設定変更が行えます。

最大30mの高性能赤外線照明

赤外線LEDの採用により、0ルクスの完全な暗闇でも最大30m先までの映像を鮮明に映し出します。また、近距離被写体の白飛びを抑える「スマートIR」機能を搭載し、ハレーションの少ない安定した夜間映像を提供します。

AHD/アナログ映像信号の切替出力

高画質なAHD信号に加え、従来のアナログ（CVBS）信号の出力も可能です。最新のAHDシステムへの導入はもちろん、既設のアナログシステムへ先行して設置し、後からレコーダーを更新するといった段階的なシステムアップにも柔軟に対応します。

広域逆光補正（WDR）による明暗差への対応

明暗差の激しい環境下で、明るい部分の白飛びと暗い部分の黒つぶれを同時に抑えるWDR機能を搭載。建物の入り口や窓際など、コントラストが強い場所でも被写体をはっきりと捉えることができます。

IP66防水・IK10耐衝撃のタフボディ

屋外設置に耐えるIP66準拠の防塵・防水性能に加え、外部からの衝撃を吸収・耐えるIK10等級の耐衝撃性能を実現。いたずらや厳しい気象条件下でも安定した運用を継続できる堅牢なハウジング一体型デザインです。ケーブルが露出しないブラケット構造も採用しています。

高度な画像補正機能（3D-DNR / ACE / Defog）

低照度時のノイズを劇的に低減する3次元デジタルノイズリダクション（3D-DNR）や、霧や黄砂の影響を抑える曇り除去（Defog）機能を搭載。あらゆる気象・照明条件において、視認性の高い映像を維持します。

    選定時に評価したい強み
    5MP高精細： 従来のフルHD（2MP）の2倍以上の情報量で証拠能力が高い
施工性： 電動ズーム・オートフォーカス対応で現地調整が圧倒的に楽
耐久性： IK10の最高レベルの耐衝撃性を備えた数少ないハウジングモデル
柔軟性： 同軸ケーブルで既存配線を流用でき、アナログ出力にも対応



設置・配線ガイド

推奨配線距離

同軸ケーブル種類	推奨配線距離	最大配線距離
5C-2V / 5C-FB	300mまで	450mまで
3C-2V	200mまで	250mまで

電源配線可能距離（DC12V供給時）

電線太さ	12V入力時	13V入力時	14V入力時
φ 0.90mm	30m	50m	70m
φ 1.20mm	60m	90m	130m
φ 1.60mm相当	100m	170m	230m

製品仕様

項目	内容
品名 / 品番	5メガAHDハウジング型デイナイトカメラ / VHC-IR50iAH
撮像素子	1／2.8型　SONY 5メガピクセル STARVIS プログレッシブスキャン C-MOSセンサー
画素数	総画素数：約568万画素 / 有効画素数：約504万画素（2592×1944）
解像度／フレームレート	2560×1440 (1440p) 30fps (出荷時設定) / 1920×1080 (1080p) 30fps / 2592×1944 (1944p) 20fps
映像出力	AHD3.0 (BNCコネクタ) ／ VBS 1.0V (p-p) 75Ω (BNCコネクタ) 切替
装着レンズ	電動可変式デイナイト型オートアイリスレンズ広角 f＝3.0mm (水平91°/垂直49°〜66°) 〜標準 f＝13.5mm (水平31°/垂直17°〜23°)
推奨照度	5 lx（カラーモード F：1.4）
最低被写体照度	0.13 lx（カラー）、0.004 lx（電子感度32倍時）、0 lx（赤外線点灯時）
赤外線照明	自動点灯（最大照射距離：30m）
逆光補正	オフ／WDR／バックライト補正／ハイライト補正切替
ホワイトバランス	オート／オート2／AWC-SET (ワンプッシュ) ／マニュアル切替
電源電圧	DC12V (DC10.5〜14V) 極性あり
消費電流	通常時：350mA / 最大：550mA (ズーム・フォーカス動作時)
防塵・防水性 / 耐衝撃性	IEC規格 IP66準拠 / IK10準拠
外形寸法 / 質量	W80 × H75 × D252mm / 約870g

FAQ

Q：既存の同軸ケーブルはそのまま利用できますか？ A：はい、5C-FBや3C-2Vなどの既存同軸ケーブルを流用可能です。ただし、5MPの高画質伝送を行うため、規定の配線距離内（5C-FBで300m推奨）であることをご確認ください。

Q：アナログ入力のみの古いレコーダーに接続できますか？ A：はい、カメラの映像出力をCVBS（アナログ）に切り替えることで、従来のアナログレコーダーへの接続が可能です。

Q：ピント合わせはどのように行いますか？ A：電動バリフォーカルレンズを搭載しているため、OSDボタンまたはUTC対応レコーダーからの操作で、自動的にピントを合わせる「ワンプッシュAF」が可能です。

Q：屋外で雨に濡れても大丈夫ですか？ A：IP66の防塵・防水性能を備えているため、直接雨が当たる場所への屋外設置が可能です。

Q：夜間、真っ暗な場所でも撮影できますか？ A：最大30m照射可能な赤外線LEDを搭載しているため、照明が一切ない場所でも白黒映像として鮮明な撮影が可能です。

Q：衝撃に対する強さはどの程度ですか？ A：IEC規格 IK10に準拠しており、高い耐衝撃性を備えています。公共施設やいたずらが想定される場所でも安心してご利用いただけます。

Q：フリッカー（画面のちらつき）は抑えられますか？ A：はい、フリッカーレス機能を搭載しており、蛍光灯下などの照明による画面のちらつきを抑制可能です。

Q：電源ユニットは付属していますか？ A：電源ユニット（ACアダプター等）は付属しておりません。DC12V（定格550mA以上推奨）の安定化電源を別途ご用意ください。

Q：設置の向き（上下左右）は調整できますか？ A：3軸可動機構を採用したブラケットにより、天井・壁面のどちらでも自由な角度調整が可能です。

Q：霧が出ている時でも映りますか？ A：曇り除去（Defog）機能を搭載しており、霧や砂塵などでコントラストが低下した映像を自動的に補正して視認性を向上させることができます。
