竹中エンジニアリング（TAKEX） HDMI延長ユニット 4K対応同軸伝送屋内用

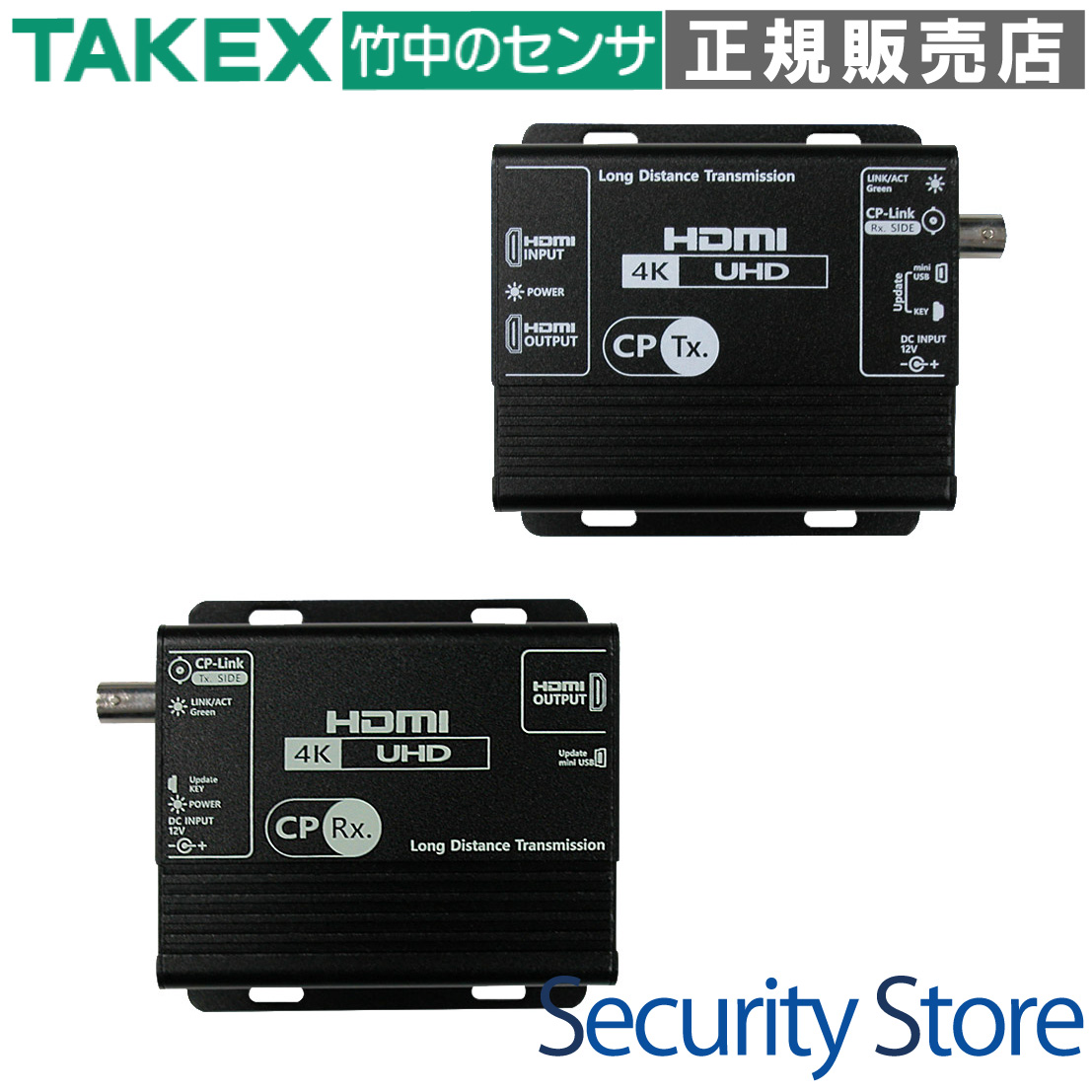

VH-RV4KTR 4K HDMI延長ユニット

本製品は、レコーダーのHDMI出力を同軸ケーブル1本で最大500mまで延長できる送受信機ユニットです。4K高解像度映像の長距離伝送に対応し、既存のアナログカメラ用配線を活用した最新デジタルシステムへのアップグレードに最適です。

型番： VH-RV4KTR
製品名： 4K HDMI延長ユニット
伝送方式： 同軸ケーブル（5C-FB等）によるデジタル伝送
最大延長距離： 最大500m（5C-FB使用時）
対応解像度： 4K（3840×2160 30P）、Full HD（1920×1080）
構成： 送信機（Tx）と受信機（Rx）のペア運用

資料ダウンロード

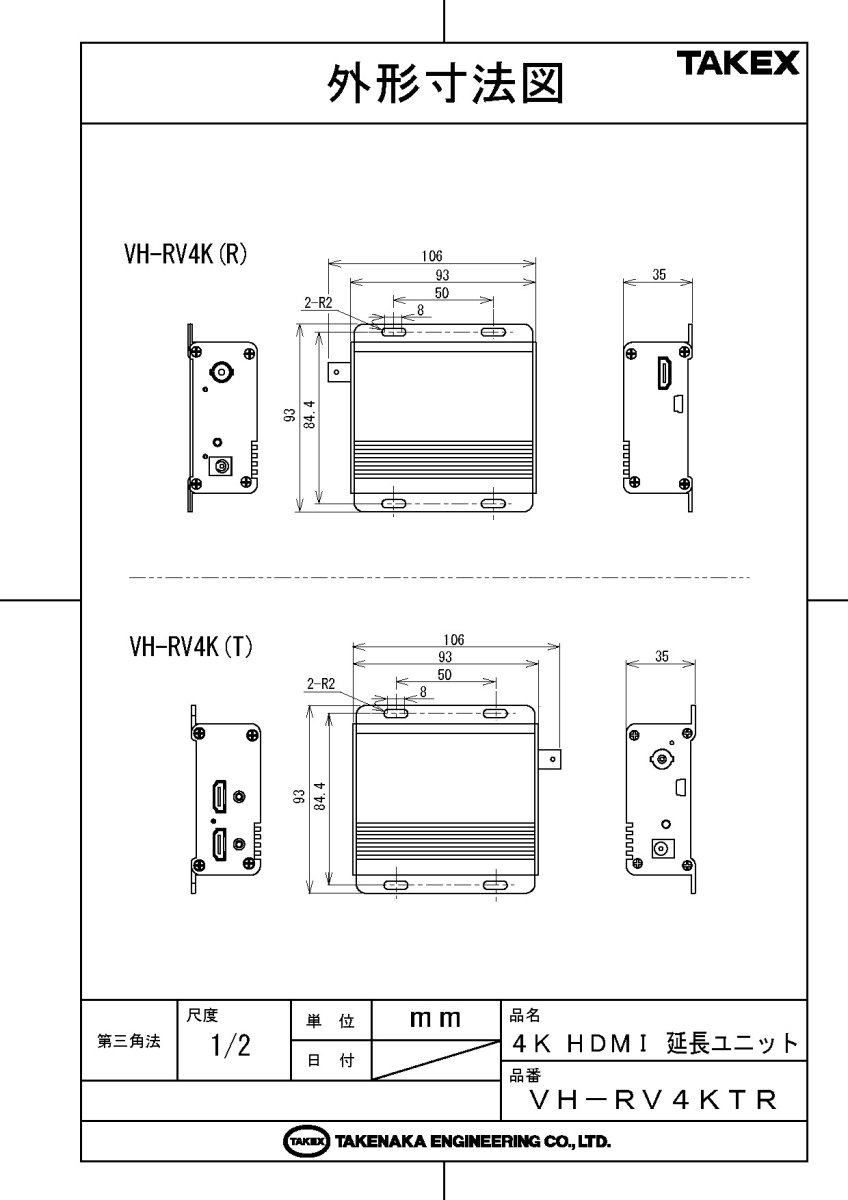

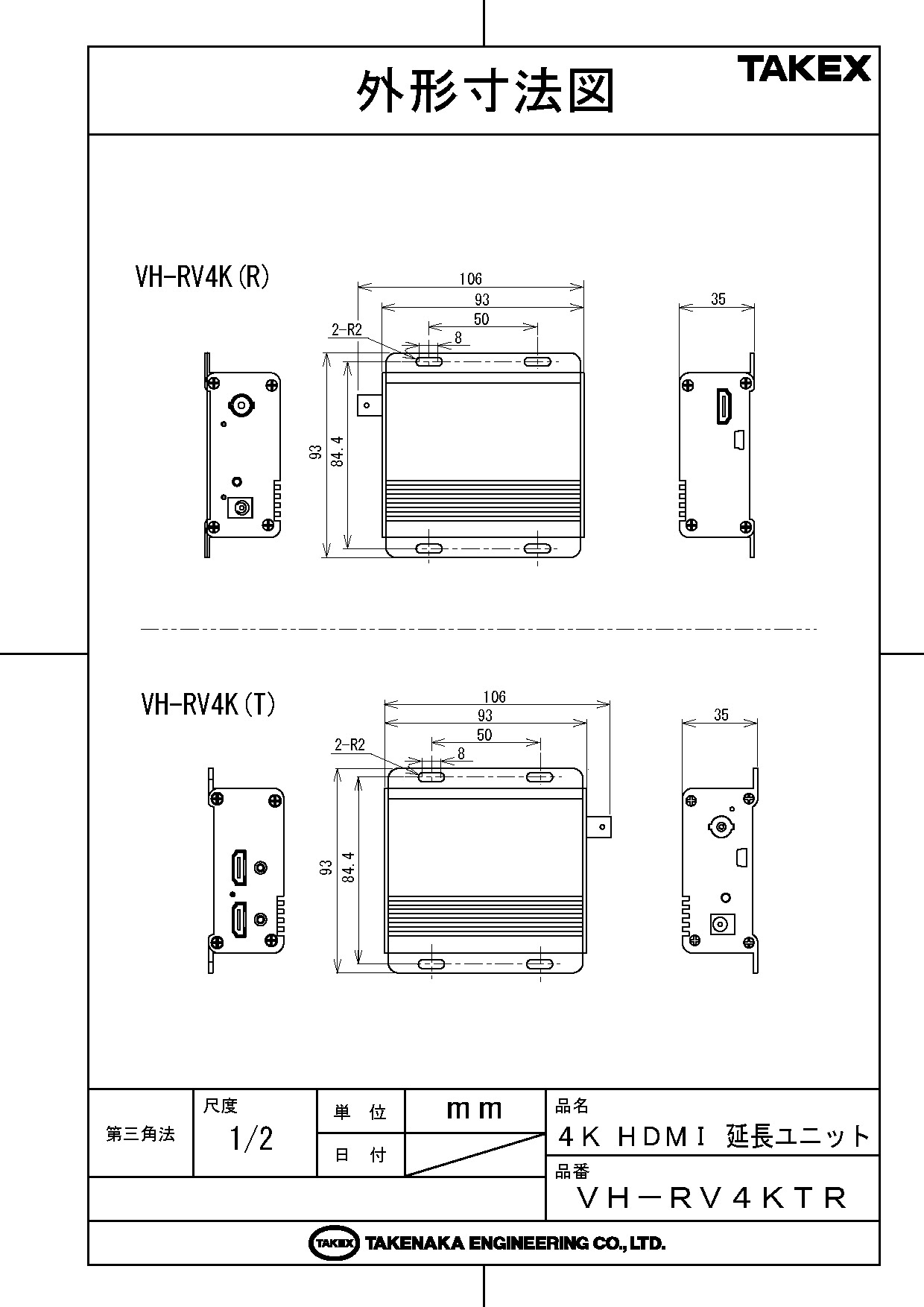

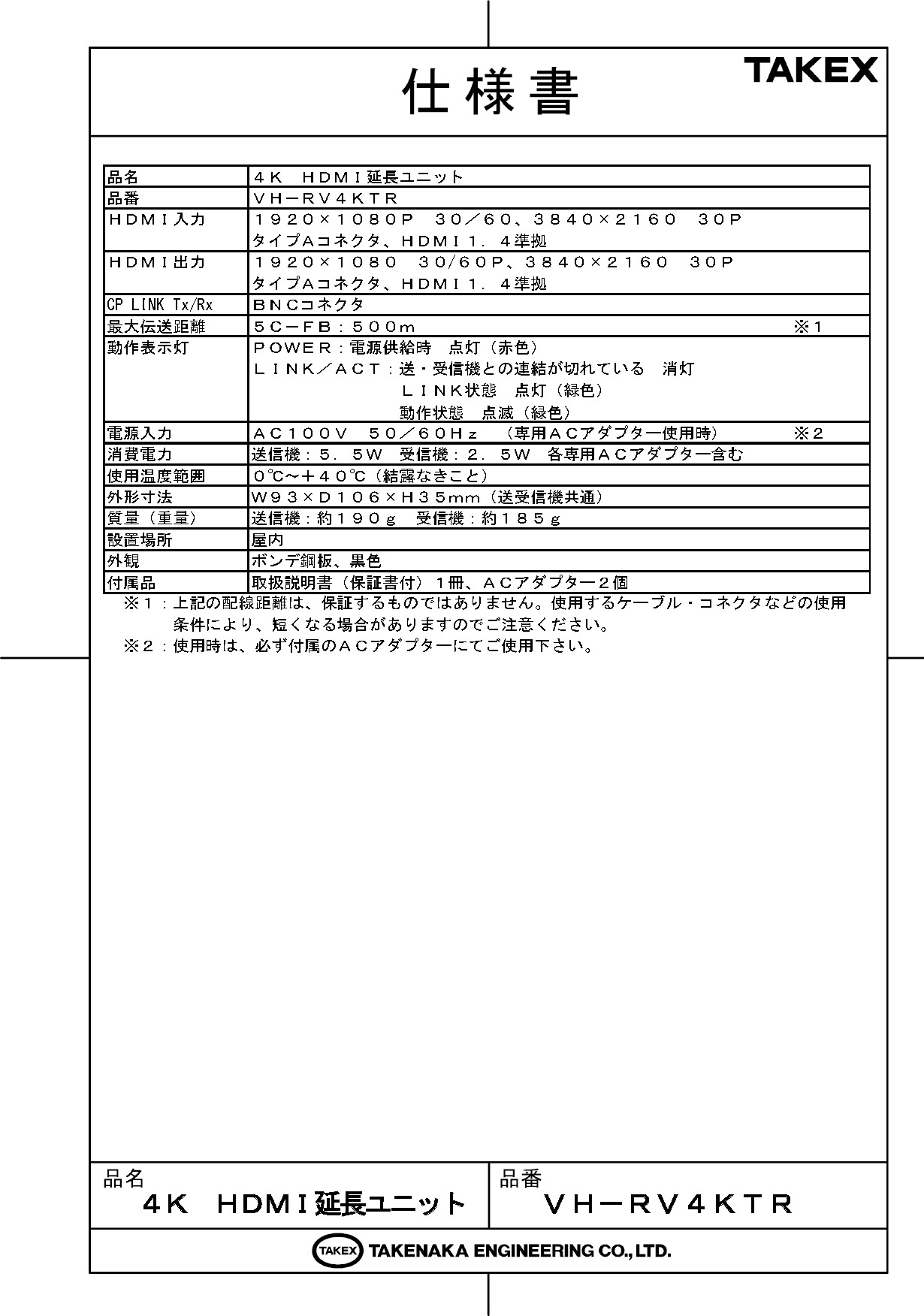

仕様書（PDF）外形寸法図（PDF）

この製品が向いている用途

既設のアナログ同軸配線を活かした4K化
広大な工場や駐車場での映像伝送
店舗のバックヤードからの遠隔モニタリング
デジタルサイネージの長距離信号延長

導入前に確認したいポイント

使用ケーブルは75Ωの5C-FBを推奨
伝送処理による約1秒の遅延（仕様）
4MP解像度の映像信号には非対応
AC100V電源（専用アダプター）が必要

特長

高精細4K映像の圧倒的な長距離同軸伝送

汎用的な同軸ケーブル（5C-FB）1本を使用し、3840×2160の高精細な4K映像信号を最大500mまで伝送可能です。従来のHDMIケーブルでは実現できなかった長距離配線を、信頼性の高い同軸インフラで構築できます。大規模施設や既存配線の再利用が求められる現場で威力を発揮します。

ローカルパススルー出力による同時モニタリング

送信機（Tx）にはHDMI入力だけでなく、パススルー用のHDMI出力端子を装備しています。これにより、レコーダー側のローカルモニターと、500m先の受信機側に接続したリモートモニターの両方で、同時に高画質な映像を確認することが可能です。分配器を別途用意する必要がありません。

既存インフラを活かした低コストリプレイス

アナログカメラシステムで使用されていた既設の同軸ケーブルをそのまま活用できるため、配線工事費を大幅に削減しながら最新の4Kデジタル監視システムへのアップグレードが可能です。建物の構造上、新規配線が困難な場所でのシステム更新に最適です。

現場での迅速な診断を支えるステータスLED

フロントパネルに搭載された「POWER」および「LINK/ACT」インジケーターにより、電源供給状態や送受信機間の通信状態を一目で把握できます。正常動作時は緑色に点滅し、リンク異常時は消灯するため、施工時やメンテナンス時の障害切り分けがスムーズに行えます。

堅牢なメタルボディと設置しやすいコンパクト設計

筐体には耐久性に優れたボンデ鋼板を採用し、業務用の過酷な環境下での使用に耐えうる設計となっています。幅93mm、高さ35mmのコンパクトサイズにより、限られたスペースの制御盤内やモニター裏への設置も容易です。取付穴を利用した壁面固定にも対応しています。

画質最適化のためのデジタル伝送テクノロジー

HDMI信号を独自のデジタル変調技術で同軸伝送用に変換します。非圧縮クラスの品質を維持しつつ、デジタルならではのノイズ耐性を備えているため、長距離伝送時でも画質の劣化を最小限に抑えたクリアな映像表示を実現します。チラつきが発生しやすい環境でも、カメラ側の調整と併せて安定した運用が可能です。

    選定時に評価したい強み
    圧倒的な伝送距離： 5C-FBケーブル使用時に最大500mの長距離伝送を保証。
4K UHD対応： 最新の超高解像度レコーダーからの信号をそのまま伝送可能。
施工性の高さ： 特殊な設定不要。同軸ケーブルとHDMIを接続するだけのプラグ＆プレイ。
メーカー信頼性： セキュリティ機器の国内大手、竹中エンジニアリング製。



動作表示灯（LED）の見方

表示灯名	状態	意味
POWER（赤色）	点灯	電源供給中（正常）
POWER（赤色）	消灯	電源未供給または異常
LINK/ACT（緑色）	消灯	送受信機間のリンク未確立（断線・電源オフ等）
	点灯	物理リンク確立済み（待機状態）
	点滅	映像データ正常伝送中（正常動作）

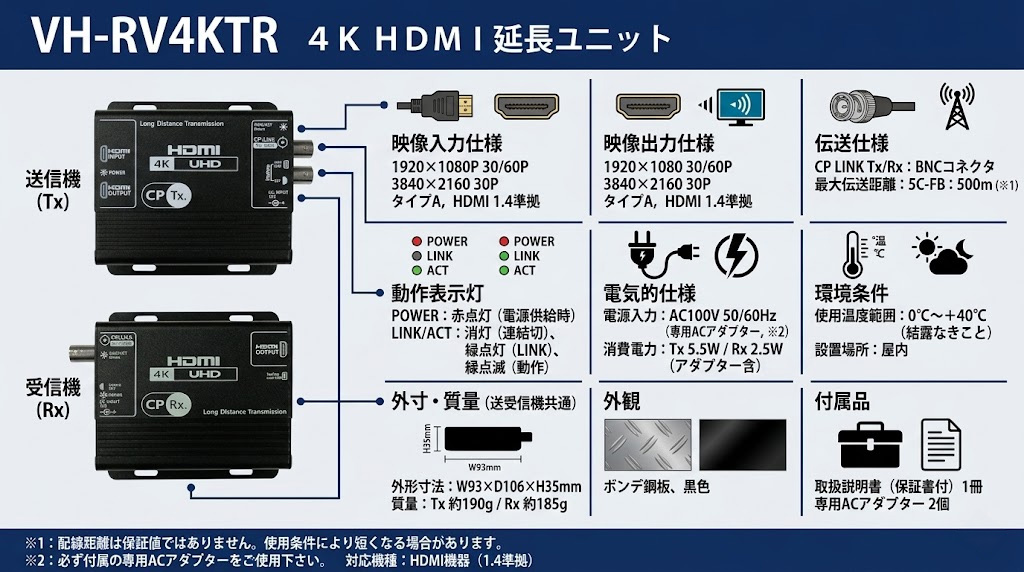

製品仕様

項目	内容
品名	４Ｋ　ＨＤＭＩ延長ユニット
品番	ＶＨ－ＲＶ４ＫＴＲ
ＨＤＭＩ入力	１９２０×１０８０Ｐ　３０／６０、３８４０×２１６０　３０ＰタイプＡコネクタ、ＨＤＭＩ１．４準拠（送信機のみ）
ＨＤＭＩ出力	１９２０×１０８０　３０／６０Ｐ、３８４０×２１６０　３０ＰタイプＡコネクタ、ＨＤＭＩ１．４準拠（送受信機両方）
CP LINK Tx/Rx	ＢＮＣコネクタ（特性インピーダンス 75Ω）
最大伝送距離	５Ｃ－ＦＢ：５００ｍ（※使用条件により異なる）
電源入力	ＡＣ１００Ｖ　５０／６０Ｈｚ（必ず付属の専用ＡＣアダプターを使用）
消費電力	送信機：５．５Ｗ／受信機：２．５Ｗ（各専用ＡＣアダプター含む）
使用温度範囲	０℃〜＋４０℃（結露なきこと）
外形寸法	Ｗ９３×Ｄ１０６×Ｈ３５ｍｍ（送受信機共通）
質量（重量）	送信機：約１９０ｇ／受信機：約１８５ｇ
設置場所	屋内
外観	ボンデ鋼板、黒色
付属品	取扱説明書（保証書付）１冊、専用ＡＣアダプター２個

FAQ

Q：映像の遅延はありますか？ A：はい、本機のデジタルエンコード/デコード処理により、送信機に入力されてから受信機に出力されるまで約1秒の遅延が発生します。PTZカメラの操作時にはこのタイムラグをご考慮ください。

Q：4MP（400万画素）のカメラ映像は伝送できますか？ A：申し訳ございませんが、4MPの映像信号には対応しておりません。2MP（Full HD）または4Kの解像度でご使用ください。

Q：3C-2Vなどの細い同軸ケーブルでも500m飛びますか？ A：いいえ、最大500mは5C-FB同軸ケーブル使用時の仕様です。3C-2V等の減衰の大きいケーブルでは伝送可能距離が大幅に短くなるため、5C-FBの使用を強く推奨します。

Q：コネクタは50Ω品を使っても大丈夫ですか？ A：いいえ、必ず特性インピーダンス75ΩのBNCコネクタおよび中継アダプタを使用してください。50Ω品を混用すると信号反射が発生し、映像の乱れや通信不能の原因となります。

Q：送信機と受信機の電源は両方必要ですか？ A：はい、送信機(Tx)と受信機(Rx)のそれぞれに付属の専用ACアダプターを接続し、電源を供給する必要があります。

Q：屋外に設置できますか？ A：本製品は屋内専用です。屋外でご使用になる場合は、必ず防水・防塵および温度管理がなされたキャビネット内に収容してください。

Q：音声も延長されますか？ A：はい、HDMI信号に含まれる音声データも映像と一緒に延長・出力されます。

Q：映像がちらつく場合の対処法はありますか？ A：デジタル伝送の帯域を安定させるため、カメラやレコーダーの設定から「シャープネス（輪郭強調）」を下げて調整していただくと、改善する場合があります。

Q：送信機側でモニターを接続しながら延長できますか？ A：はい、送信機側にあるHDMI出力端子（パススルー）を使用することで、手元のモニターで映像を確認しながら遠隔地へ信号を送ることができます。

Q：中継コネクタを使用しても距離は変わりませんか？ A：中継コネクタの使用は信号減衰の原因となります。できる限り1本のケーブルで配線することをお勧めしますが、中継が必要な場合は必ず75Ωの正規コネクタを使用し、接続箇所を最小限に留めてください。
