HDMI/HD-SDI変換ユニット TAKEX 竹中エンジニアリング [VH-RV500]

HDMI/HD-SDI変換ユニット TAKEX 竹中エンジニアリング [VH-RV500]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） HDMI変換器 HD-SDI変換 長距離伝送 業務用映像機器

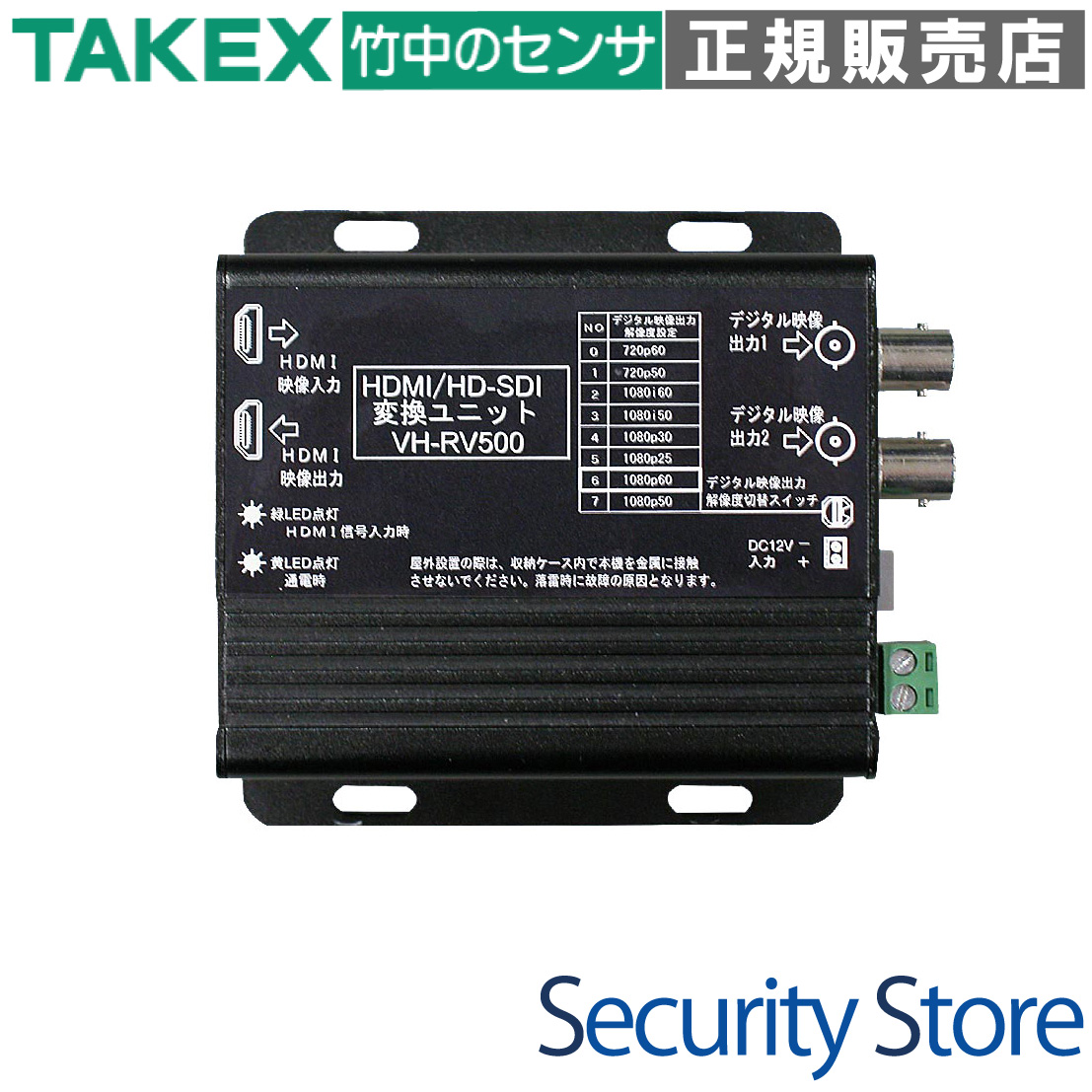

HDMI/HD-SDI変換ユニット VH-RV500

HDMI信号を高品質なHD-SDI/3G-SDI信号にリアルタイム変換。一般的なHDMIでは困難な長距離伝送を、安価な同軸ケーブル1本で最大150mまで実現します。

  • 型番： VH-RV500
  • 製品名： HDMI/HD-SDI変換ユニット
  • 対応入力： HDMI 1.3準拠（最大1080p60）
  • 出力系統： デジタル映像（BNC）×2系統、HDMIスルー×1系統
  • 最大伝送距離： 150m（5C-FB、1080p30設定時）
  • 主な用途： レコーダーの遠隔モニター監視、広域監視、放送・映像システム

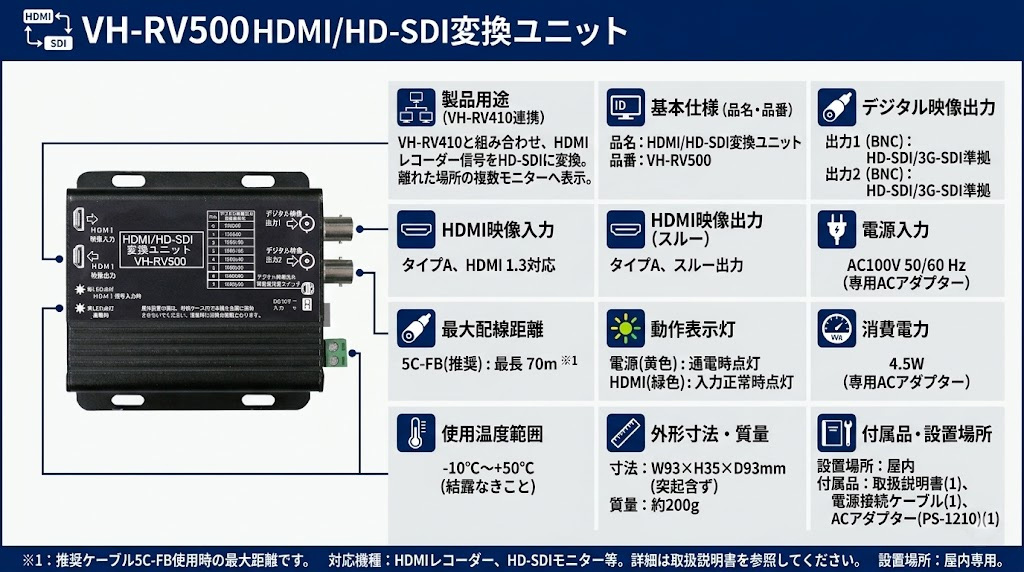

HDMI/HD-SDI変換ユニット VH-RV500

資料ダウンロード

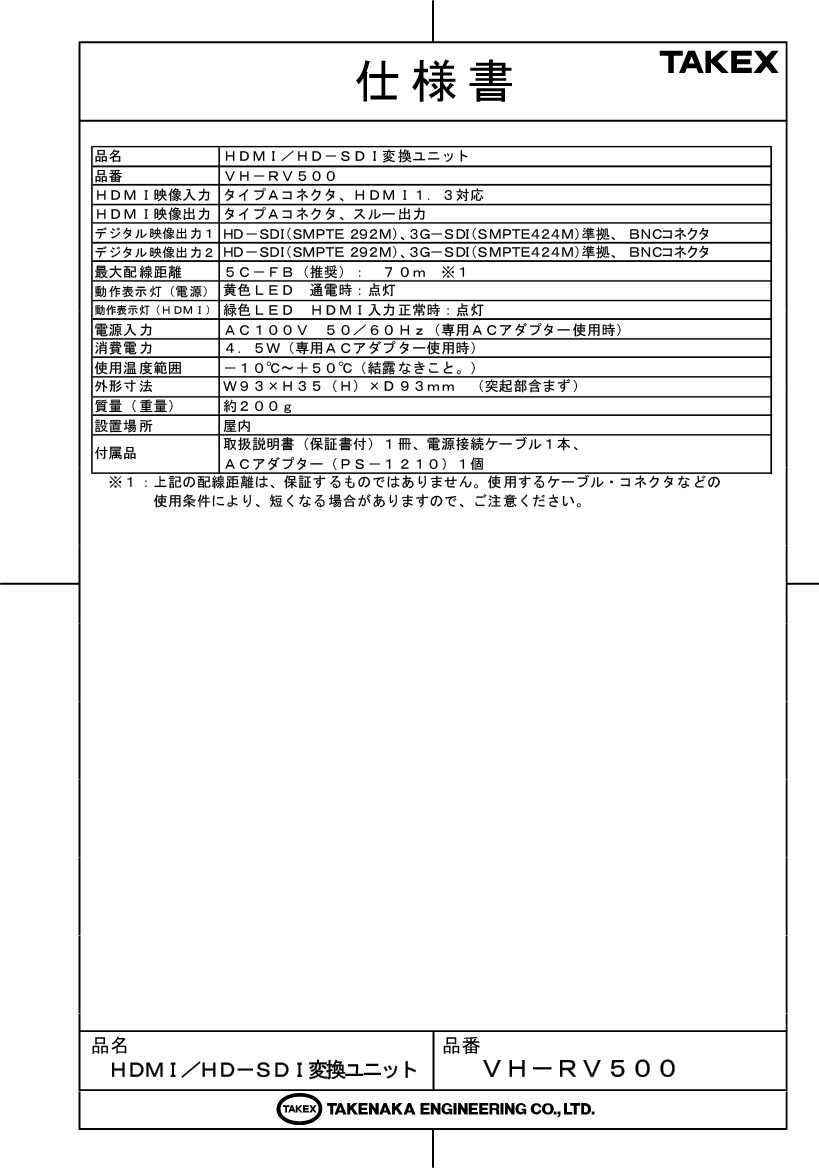

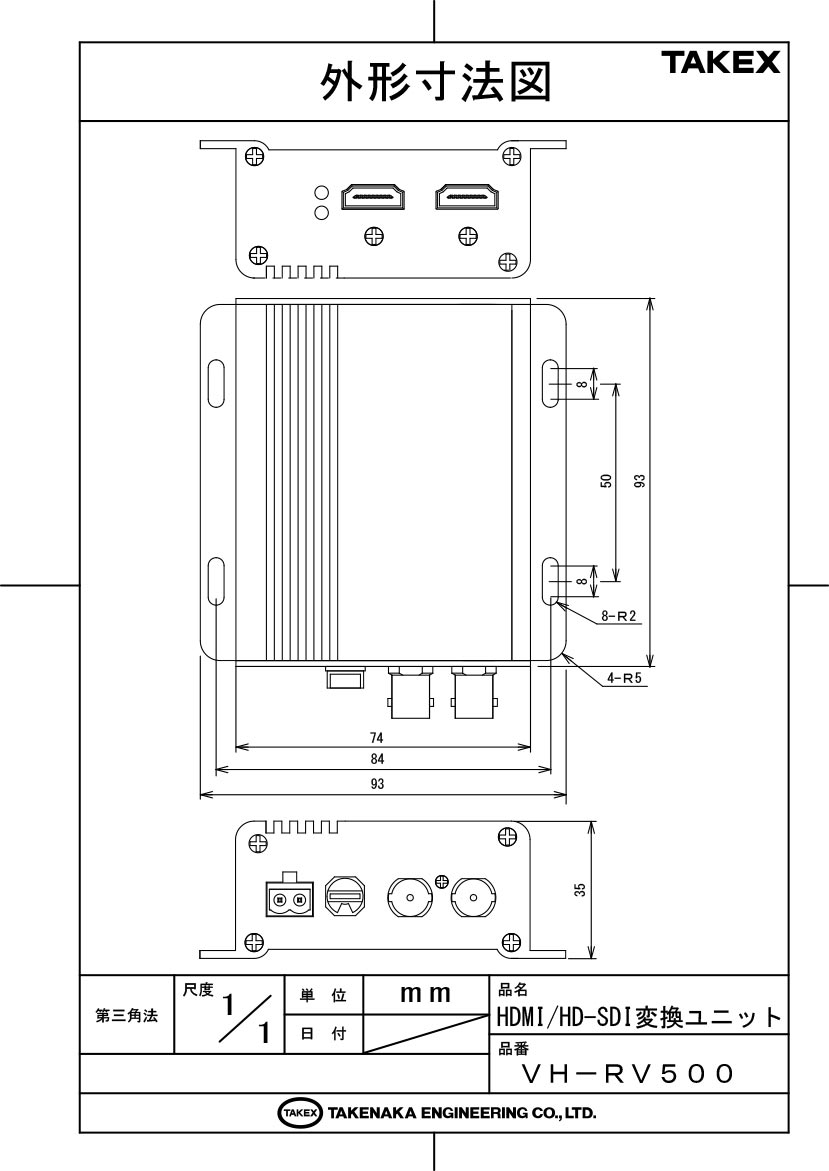

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 防犯レコーダーの映像を別室のモニターで表示したい場合
  • HDMIの限界距離（通常15m程度）を超えた配線が必要な現場
  • 既存の同軸ケーブルを流用してハイビジョン伝送を行いたい場合
  • 1つの映像ソースを複数の離れたモニターへ分配表示する場合

導入前に確認したいポイント

  • 本機は「映像信号専用」です。音声伝送には対応していません。
  • アナログ（CVBS/AHD等）信号は入力できません。
  • 4K解像度の入力には対応していません（1080pまで）。
  • 屋外設置の際は、必ず絶縁処理と防水ボックスへの収納が必要です。

特長

HDMIからHD-SDIへの高性能リアルタイム変換

デジタルレコーダーやカメラから出力されるHDMI信号を、放送・業務用で標準的に使用されるHD-SDI（または3G-SDI）規格へ変換します。IPカメラのような圧縮・エンコード工程を挟まないため、映像の遅延やブロックノイズがほとんど発生しません。

最大150mの圧倒的な長距離伝送能力

5C-FB同軸ケーブルを使用することで、1080p30設定時に最大150m、1080p60設定時でも最大70mの伝送が可能です。高価な光ファイバーや不安定なHDMI延長器を使わず、確実な映像伝送を低コストで実現します。

合計3系統の映像分配出力を搭載

デジタル映像出力（BNC）を2系統、さらにHDMIスルー出力を1系統搭載しています。レコーダー横でのローカル確認と、離れた場所にある2か所のモニターへの同時配信が1台で完結します。

直感的な解像度・フレームレート切替

本体背面のロータリーディップスイッチにより、出力解像度（720p/1080i/1080p）をハードウェアレベルで切り替え可能です。設定は物理スイッチに保持されるため、停電後の復旧時も設定が揮発することなく確実に再稼働します。

施工を強力にサポートする自己診断「テストパターン」機能

HDMI入力が未接続の際、自動的にテストパターン（カラーバー等）を出力する機能を備えています。映像が映らないトラブルの際、本機から先の配線が正常か、モニターが対応しているかを一瞬で判断できる画期的な保守機能です。

現場のステータスを一目で把握できるLED表示

電源供給状態を示す「POWER（黄）」と、HDMI入力の同期状態を示す「HDMI（緑）」の2つのインジケーターを搭載。現場での結線ミスやソース機器側の異常を、テスターを使わずに迅速に切り分けることができます。

産業用途に耐えうる信頼性の高い設計

動作温度範囲は-10℃〜+50℃と広く、厳しい環境下の現場でも安定したパフォーマンスを発揮します。専用ACアダプターと抜け防止を考慮した配線設計により、24時間365日の連続運用をサポートします。

選定時に評価したい強み

  • 遅延ゼロの伝送： リアルタイム性が求められる監視現場でもストレスのない操作が可能です。
  • 同軸ケーブル活用： 施工性が高く、ノイズに強い75Ω同軸ケーブルでコストを抑えた長距離配線ができます。
  • 分配器不要： SDI×2、HDMI×1の同時出力により、周辺機器のコストを削減可能です。
  • トラブル復旧の早さ： ハードウェアスイッチ式のため、システム再起動時のトラブルが極めて少ない設計です。

施工・設置ガイド

本機は屋内専用です。配線には特性インピーダンス「75Ω」のBNCコネクタおよびケーブル（5C-FB推奨）を必ずご使用ください。インピーダンスが異なる50Ω品を混用すると、映像の乱れや消失の原因となります。

出力解像度設定 最大配線距離 (5C-FB) 備考
1080p30 (スイッチNo.4) 最大 150m HD-SDI帯域。長距離伝送を重視する場合に推奨。
1080p60 (スイッチNo.6) 最大 70m 3G-SDI帯域。より滑らかな映像を重視する場合に推奨。

製品仕様

項目 内容
品名HDMI/HD-SDI変換ユニット
品番VH-RV500
HDMI映像入力タイプAコネクタ、HDMI 1.3対応（1080p30/60等）
HDMI映像出力タイプAコネクタ、スルー出力（入力解像度を維持）
デジタル映像出力1HD-SDI(SMPTE 292M)、3G-SDI(SMPTE 424M)準拠、BNCコネクタ
デジタル映像出力2HD-SDI(SMPTE 292M)、3G-SDI(SMPTE 424M)準拠、BNCコネクタ
最大配線距離5C-FB(推奨): 70m（※1080p30設定時は最大150m）
動作表示灯(電源)黄色LED 通電時：点灯
動作表示灯(HDMI)緑色LED HDMI入力正常時：点灯
電源入力AC100V 50/60 Hz(付属の専用ACアダプター PS-1210 使用時)
消費電力4.5W(専用ACアダプター使用時)
使用温度範囲-10℃〜+50℃(結露なきこと)
外形寸法W93 × H35 × D93mm (突起部含まず)
質量約200g
設置場所屋内
付属品取扱説明書(保証書付)1冊、電源接続ケーブル1本、ACアダプター(PS-1210)1個

FAQ

Q：音声は伝送できますか？ A：いいえ。本機は映像信号専用の変換ユニットであり、音声信号には対応しておりません。
Q：4KのHDMI映像を入力することはできますか？ A：いいえ。入力解像度は1080p30/60までとなります。4Kソースの場合は、レコーダー側の出力設定を1080pに下げて接続してください。
Q：配線距離が足りない場合、中継は可能ですか？ A：はい。SDIリピーターをご使用いただくか、受信側にVH-RV410等のユニットをカスケード接続することで距離を延ばすことが可能です。
Q：どのようなケーブルが必要ですか？ A：特性インピーダンス75Ωの同軸ケーブル（5C-FB推奨）と、75Ω専用のBNCコネクタをご使用ください。
Q：モニターに「信号なし」と表示され映りません。 A：まず、本機のHDMI（緑）LEDが点灯しているか確認してください。消灯している場合は入力ソース側の問題です。点灯している場合は、出力スイッチの設定がモニターの対応解像度と一致しているか確認してください。
Q：テストパターンが表示されるのはどのような時ですか？ A：HDMI映像入力が途絶えた際（HDMI LEDが消灯時）に、自動的に出力されます。これにより同軸配線経路の死活監視が可能です。
Q：ACアダプターは他社製を使えますか？ A：故障の原因となりますので、必ず付属の専用ACアダプター（PS-1210）をご使用ください。
Q：アナログカメラの映像をHDMIに変換できますか？ A：いいえ。本機はHDMI入力をSDIへ変換する機器です。逆の変換には対応していません。
Q：屋外に設置したいのですが可能ですか？ A：屋内専用仕様です。屋外に設置する場合は、必ず防水・防塵仕様のボックスに収納し、筐体が金属部に直接触れないよう絶縁して設置してください。
Q：映像にブロックノイズが入ります。原因は何ですか？ A：同軸ケーブルの距離超過、BNCコネクタの加工不良、または50Ω品の混用によるインピーダンス不整合が考えられます。
