HD-SDI HDMI変換コンバーター TAKEX 竹中エンジニアリング [VH-RV410]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX 周辺機器 HD-SDIコンバーター HDMI変換同軸電源重畳対応

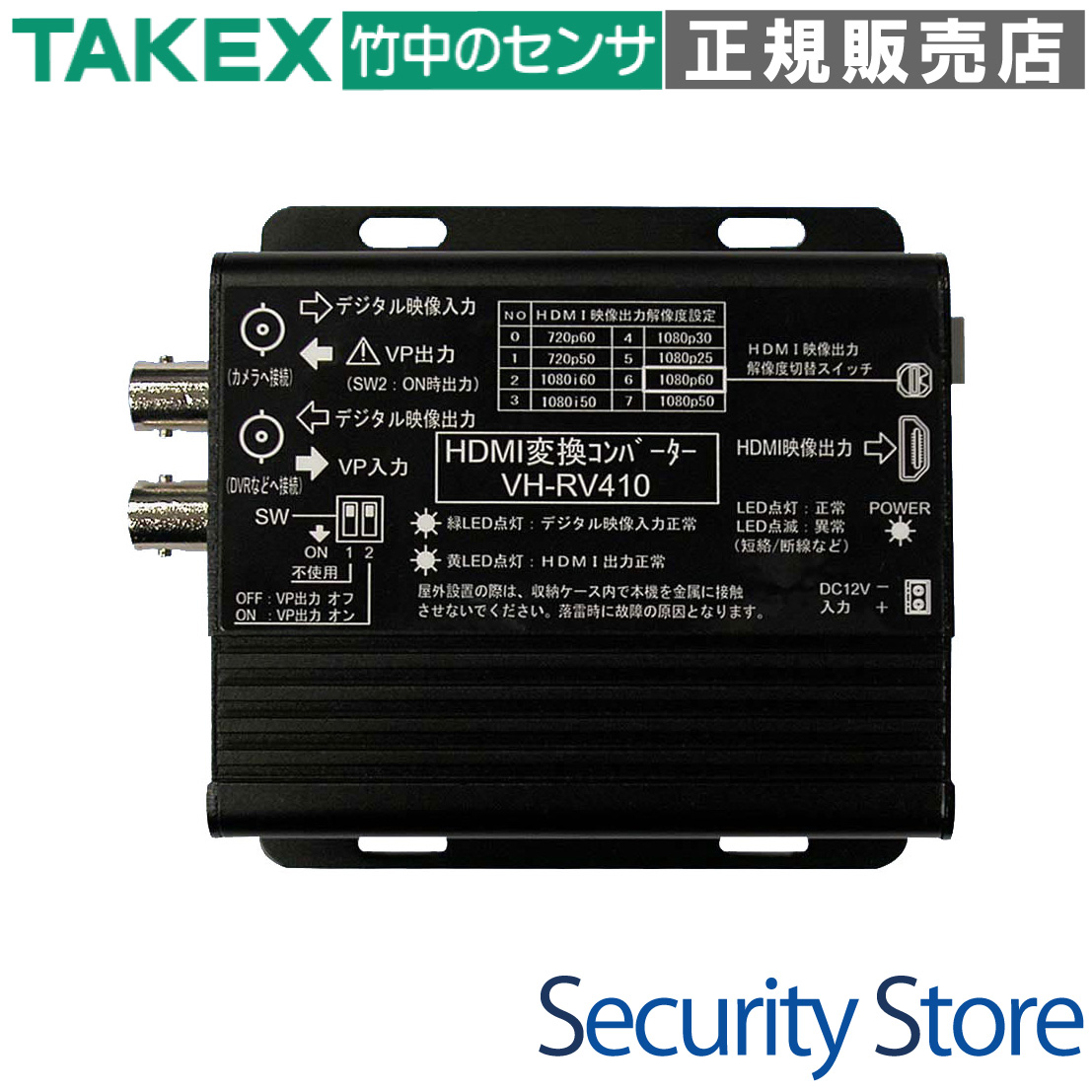

HD-SDI HDMI変換コンバーター VH-RV410

VH-RV410は、監視カメラで使用されるHD-SDIデジタル信号を、汎用的なHDMI信号に変換するプロフェッショナル向けコンバーターです。デジタルレコーダー（DVR）を経由せず、カメラ映像を直接HDMIモニターへ表示可能なため、ライブ監視システムの構築に最適です。リピーター機能や同軸電源重畳（VP）にも対応し、施工現場での自由度を大幅に高めます。

型番： VH-RV410
製品名： HD-SDI HDMI変換コンバーター
方式 / カテゴリ： 信号変換コンバーター（HD-SDI to HDMI）
主な用途： DVRレスでのリアルタイム監視、信号延長リピーター、マルチモニター展開
設置場所 / 対応環境： 屋内専用（-10℃ 〜 +40℃）
電源 / 通信： AC100V（アダプター）または同軸電源重畳（VP）対応

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

録画不要なライブ映像の常時モニタリング
HD-SDI信号をHDMIモニターへ表示したい現場
長距離配線における信号の増幅・延長（リピーター）
1台のカメラ映像を複数のモニターに同時出力

導入前に確認したいポイント

使用する同軸ケーブルは「5C-FB 75Ω」であるか
BNCコネクタが「75Ω品」であるか（50Ω品は不可）
屋外設置の場合、適切な収納BOXと放熱対策があるか
接続するカメラがHD-SDI規格であるか（AHD等は非対応）

特長

レコーダー不要で直接モニター表示が可能

通常、HD-SDIカメラの映像をモニターに表示するにはデジタルレコーダー（DVR）が必要ですが、本機を使用することで、カメラから直接HDMI入力対応のモニターに映像を出力できます。コストを抑えたシンプルな監視システムの構築が可能です。

同軸電源重畳（VP）テクノロジー対応

映像信号と電源を1本の同軸ケーブルで伝送する「VP（同軸電源重畳）機能」に対応。コンバーター付近に電源コンセントがない場所でも、大元の電源重畳ユニットから給電を受けることで動作し、配線工事の大幅な簡略化を実現します。

信号延長を可能にするリピーター機能内蔵

単なる変換機能だけでなく、入力されたデジタル信号を整形・増幅して次段へ送り出すリピーター機能を搭載しています。デジタル映像出力端子（スルー出力）を活用することで、信号減衰をリセットしながら、さらなる長距離伝送を可能にします。

デイジーチェーン接続によるマルチモニター展開

本機を複数台直列に接続（数珠つなぎ）することで、1台のカメラ映像を複数の場所に設置したモニターに同時出力できます。個別電源駆動なら最大5台、VP駆動時でもシステム構成により複数台の接続が可能です。

一目で状態がわかる3色のステータスLED

映像入力（緑）、HDMI出力（黄）、電源状態（赤）の3つのインジケーターを搭載。現場での通電確認や、信号がどこまで届いているかの切り分けが容易になり、メンテナンス性が向上します。

トラブル解決を早めるテストパターン出力機能

カメラからの信号が途切れた際、自動的に自己診断用のテストパターン（カラーバー等）をモニターへ出力します。これにより「モニター側の不具合」か「カメラ・配線側の不具合」かを瞬時に判別でき、復旧時間を短縮します。

モニターに合わせた解像度切替スイッチ

本体に搭載されたロータリースイッチを操作することで、出力解像度（720p/1080i/1080p）やフレームレートを簡単に切り替えられます。設置環境のモニター仕様に合わせた最適な映像表示が可能です。

    選定時に評価したい強み
    高い施工性： VP対応により電源工事のコストと手間を削減。
確実な信号伝送： リピーター機能により長距離150m伝送を安定化。
迅速な保守： テストパターン機能による高度な自己診断。
柔軟な拡張： スルー出力端子によるデイジーチェーン構成が可能。



施工・設置ガイド

本製品はHD-SDIという高周波デジタル信号を取り扱うため、アナログ時代の部材流用には注意が必要です。

確認項目	この製品での考え方
推奨ケーブル	5C-FBを必須とします。3C-2V等のアナログ用は使用できません。
インピーダンス	コネクタ・ケーブル共に75Ω品を絶対に使用してください。50Ω品は映像不良の原因となります。
最大距離	5C-FB使用時で最大150mです。中継点（リピーター）を設けることでさらに延長可能です。
VP設定	カメラがVP非対応の場合、DIPスイッチ2を必ずOFFにしてください。ONのまま接続すると故障の原因となります。

【重要】VP非対応のカメラに対し、誤ってVP出力（スイッチ2）をONにしたまま接続すると、カメラが焼損・故障します。必ず接続前に確認してください。

LED表示と動作状態

LEDの色	状態	判定
緑色（映像）	点灯	正常（HD-SDI信号を受信中）
黄色（HDMI）	点灯	正常（HDMI信号を出力中）
赤色（電源）	点灯	正常通電中
赤色（電源）	点滅	異常（短絡・過電流など）。直ちに電源を切ってください。

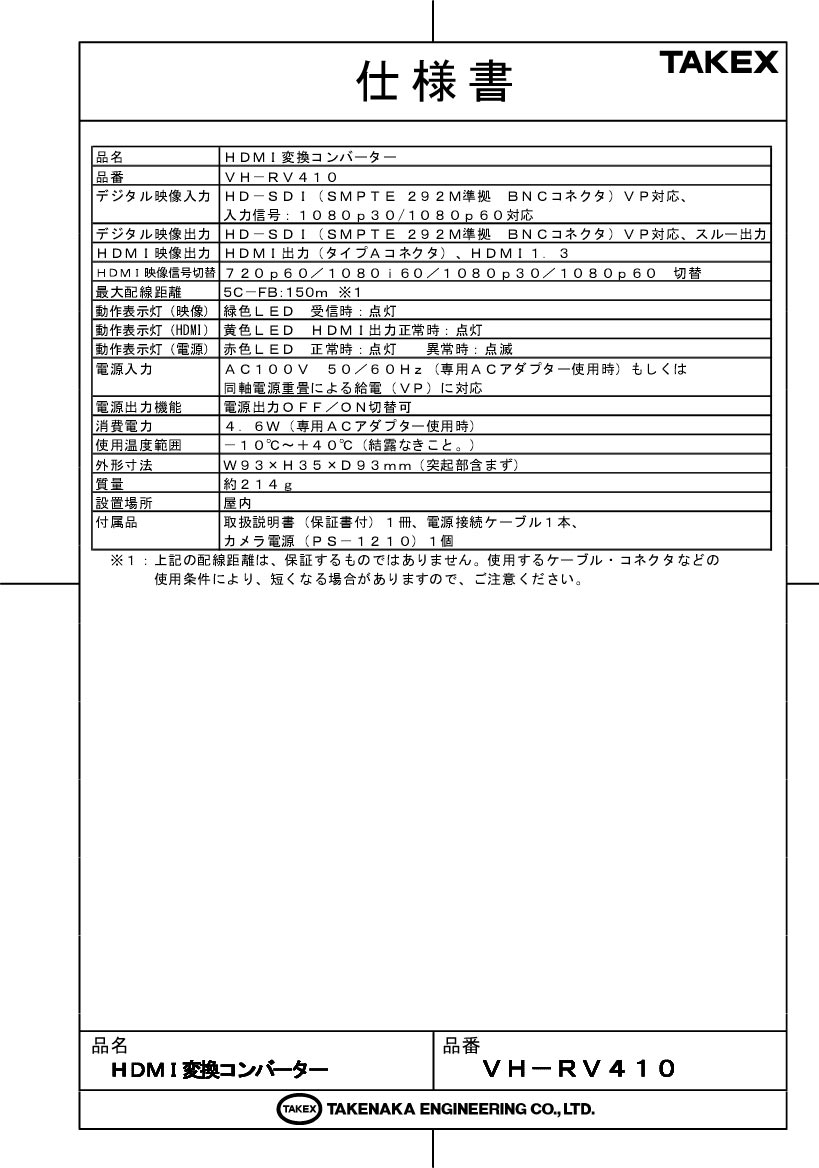

製品仕様

項目	内容
品名	HDMI変換コンバーター
品番	VH-RV410
デジタル映像入力	HD-SDI (SMPTE 292M準拠 BNCコネクタ) VP対応入力信号: 1080p30 / 1080p60対応
デジタル映像出力	HD-SDI (SMPTE 292M準拠 BNCコネクタ) VP対応スルー出力（リピーター機能内蔵）
HDMI映像出力	HDMI出力 (タイプAコネクタ) HDMI 1.3準拠
最大配線距離	150m (5C-FBケーブル使用時) ※使用条件により変動
動作表示灯（映像）	緑色LED 受信時: 点灯
動作表示灯（HDMI）	黄色LED HDMI出力正常時: 点灯
動作表示灯（電源）	赤色LED 正常時: 点灯 / 異常時: 点滅
電源入力	AC100V 50/60Hz (専用ACアダプター使用時) または同軸電源重畳による給電 (VP)
電源出力機能	電源出力OFF/ON切替可（DIPスイッチ）
消費電力	4.6W (専用ACアダプター使用時)
使用温度範囲	-10℃ 〜 +40℃ (結露なきこと)
外形寸法	W93 × H35 × D93 mm (突起部含まず)
質量	約214g
設置場所	屋内専用
付属品	取扱説明書、電源接続ケーブル1本、カメラ電源(PS-1210)1個

FAQ

Q：アナログカメラ（AHDやCVBS）の映像は変換できますか？ A：いいえ、本機はHD-SDI信号専用のコンバーターです。アナログ信号やAHD/TVI等の信号は入力できません。

Q：モニターに「カラーバー（テストパターン）」が映りますが故障ですか？ A：本機は正常ですが、カメラからの映像信号が届いていない状態です。同軸ケーブルの断線やカメラの電源を確認してください。

Q：最大で何メートルまで延長できますか？ A：高品質な5C-FBケーブルを使用した場合で最大150mです。本機をリピーターとして中継することでさらに延長可能です。

Q：電源アダプターを使わずに動かすことはできますか？ A：はい。同軸電源重畳（VP）システムを組んでいる場合、同軸ケーブル経由で給電を受けることが可能です。

Q：4K解像度の出力には対応していますか？ A：いいえ、本機の最大出力解像度はフルHD（1080p）までとなります。

Q：複数のモニターに同じ映像を出したい場合はどうすればいいですか？ A：本機を複数台用意し、デジタル映像出力端子から次の本機へ数珠つなぎ（デイジーチェーン）に接続してください。

Q：既設のアナログ用BNCコネクタを流用しても大丈夫ですか？ A：推奨しません。アナログ用は50Ω品が多く、信号の反射や減衰の原因となります。必ず75Ω品のコネクタに付け直してください。

Q：赤色の電源LEDが点滅しているのですが？ A：異常事態（短絡や過電流）を示しています。直ちに電源を抜き、配線にショート（芯線と編組の接触）がないか確認してください。

Q：1080iのモニターでも使えますか？ A：はい。本体のHDMI解像度切替スイッチで「1080i60」を選択することで、インターレース方式のモニターにも対応可能です。

Q：屋外で使用することは可能ですか？ A：本機は屋内専用です。屋外で使用する場合は、必ず防水・防塵・放熱対策を施したウォルボックス等に収納してください。
