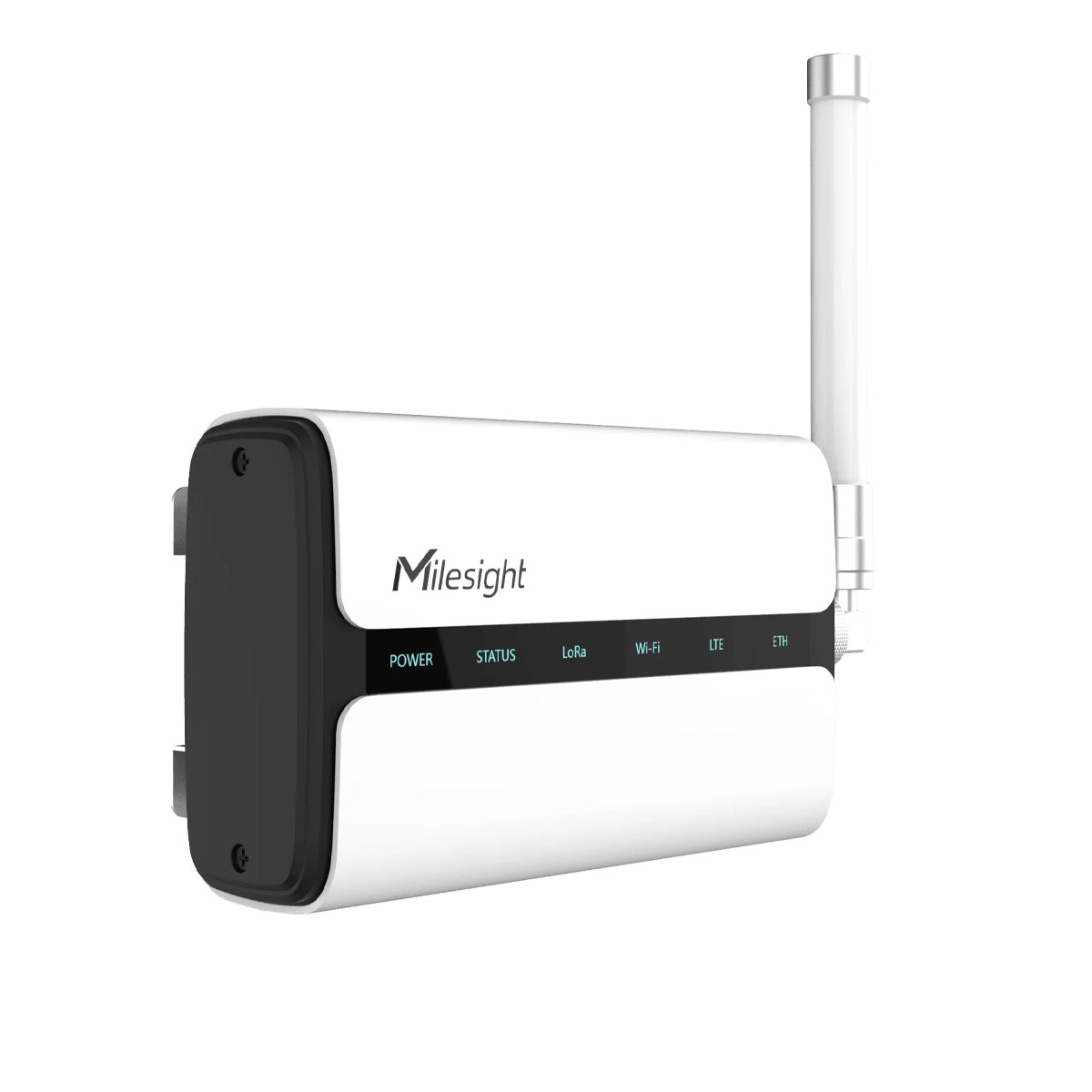

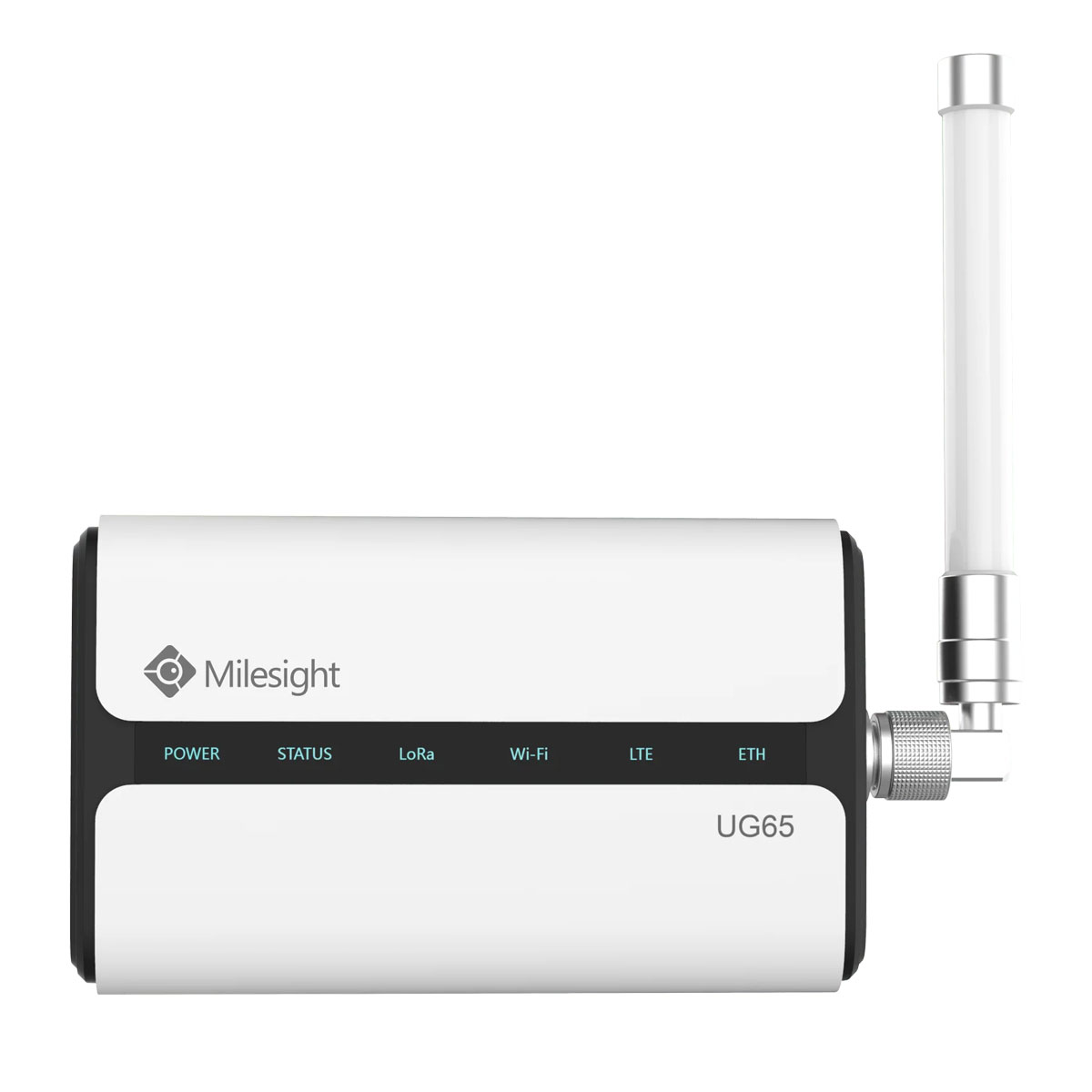

セミ産業用屋内ゲートウェイ [UG65]
販売価格: 会員のみ販売
商品詳細
UG65：産業レベルの信頼性を備えたセミ産業用屋内LoRaWAN?ゲートウェイ
主要な特徴
1. IP65等級の防塵・防水性能
屋内向けでありながらIP65等級の保護性能を備えており、埃の多い工場内や湿度の高い環境でも安定して動作します。産業用グレードの耐久性により、過酷な設置条件でも長期間の運用をサポートします。
2. 次世代LoRaチップ「SX1302」搭載
最新のSemtech SX1302チップを採用。フルデュープレックス通信をサポートし、SF5およびSF6の高速通信にも対応しています。低消費電力でありながら、より多くのデータを効率的に処理することが可能です。
3. 強力なNXPクアッドコアプロセッサ
NXP 64-bit クアッドコア 1.5 GHz CPUと512 MB DDR4 RAMを搭載。膨大なセンサーデータの処理やエッジコンピューティングにおいて、遅延のない圧倒的なパフォーマンスを発揮します。
4. 圧倒的な信号貫通力と広域通信
都市部では約2km、見通しの良い環境では最大15kmの長距離通信が可能です。建物内の厚い壁や複雑な構造も貫通し、安定した接続を提供します。
5. 最大2000台のデバイス接続をサポート
8チャンネル対応により、1台のゲートウェイで最大2000台のセンサーノードを収容可能です。大規模なIoTシステムの構築を1台の親機で効率的に集約できます。
6. 柔軟なアンテナ構成（内蔵・外部）
LoRa、セルラー、Wi-Fiアンテナを内蔵しており、ワイヤレスでスッキリとした設置が可能です。また、外部LoRaアンテナ（SMAコネクタ）を接続して、さらに信号カバレッジを強化することもできます。
7. 多彩なバックホール通信経路
イーサネット、Wi-Fi、さらにオプションで4G LTEセルラー回線をサポート。有線ネットワークが敷設できない場所でも、無線による安定した上位通信が可能です。
8. ビル管理システム(BMS)とのシームレスな統合
BACnetおよびModbusプロトコルをサポートしており、既存のビル管理システムへリアルタイムデータを統合できます。Node-REDの統合により、APIやオンラインサービスとの連携も自由自在です。
導入によるメリット
- スマートオフィス： 広範囲に設置された温度・湿度・CO2センサーを1台で統合管理。空調システムの最適化により、快適性の向上とエネルギーコストの削減を両立します。
- スマートビルディング： BACnet経由で既存の管理システムと連携。配線工事なしで、エレベーターや照明、空調の状態を統合監視できるモダンなビル管理を実現します。
- 工場・産業施設： IP65設計により、油煙や埃のある現場でも設置可能。Node-REDを活用して、機械の稼働状況や異常検知を既存の業務フローに即座に組み込めます。
- 病院・介護施設： 建物全体をカバーする高い電波貫通力により、各部屋の見守りセンサーを確実に接続。スタッフの負担軽減と利用者の安全確保を長距離通信で支えます。
- 学校・キャンパス： 体育館や講堂などの広い空間から各教室まで、Gateway Fleet機能を使って死角のないネットワークを構築。FUOTA機能により、全端末の更新も遠隔で完結します。
- ショッピングモール・店舗： セルラー回線バックアップにより、有線LANトラブル時も決済データや環境ログを途絶えさせません。分散した拠点のゲートウェイを一括管理できます。
製品仕様
| 仕様詳細 | |
|---|---|
| ハードウェアシステム | |
| CPU | Quad-core 1.5 GHz, 64-bit ARM Cortex-A53 |
| メモリ | 512 MB DDR4 RAM |
| フラッシュ | 8 GB eMMC |
| 無線伝送（LoRaWAN?） | |
| アンテナ | 1 × 50 Ω N-Female 外部コネクタ（内蔵アンテナとの併用可） |
| チャンネル数 | 8 (Half/Full-duplex) |
| 周波数帯域 | CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923-1,2,3,4 |
| 受信感度 | -140dBm Sensitivity @292bps |
| 送信出力 | 27dBm Max |
| プロトコル | V1.0 Class A/B/C および V1.0.2 Class A/B/C |
| イーサネットインターフェース | |
| ポート | 1 × RJ45 WANポート (PoE PD受電対応) |
| 物理層 | 10/100/1000 Base-T (IEEE 802.3) |
| データレート | 10/100/1000 Mbps (自動検知) |
| インターフェース | Auto MDI/MDIX |
| 通信モード | Full または Half Duplex (自動検知) |
| 絶縁 | 1.5 kV RMS |
| Wi-Fi インターフェース | |
| アンテナ | 内蔵アンテナ |
| 規格 | IEEE 802.11 b/g/n, 2.4GHz |
| 送信出力 | 802.11b: 18 dBm +/-2.0 dBm (11 Mbps), 802.11g: 15 dBm +/-2.0 dBm (6/54 Mbps), 802.11n@2.4GHz: 14 dBm +/-2.0 dBm (MCS0/7_HT20), 13 dBm +/-2.0 dBm (MCS0/7_HT40) |
| セルラーインターフェース（オプション） | |
| ネットワーク | 4G LTE |
| 送信出力 | Class 3 (23 dBm ±2 dB) |
| SIMスロット | 1 (mini SIM-2FF) |
| 電源供給と消費電力 | |
| 電源入力 1 | DC 9-24 V (DC Male Jack Connector 2.1 x 5.5 mm) |
| 電源入力 2 | 802.3 af PoE |
| 電源入力 3 | 5V/1A (USB Type-Cポート経由) |
| 消費電力 | 通常 2.9 W, 最大 4.2 W |
| 物理的特性 | |
| 保護等級 | IP65 |
| 筐体素材・色 | PC+ABS (UL94 V0), ホワイト & ブラック |
| 重量 | 548g |
| 寸法 | 180 x 110 x 55.5 mm (7.09 x 4.33 x 2.19 in) |
| 取り付け | 卓上、壁面、またはポール取り付け |
| 環境仕様 | |
| 動作温度 | -40°C to +70°C (60°C以上でセルラー性能低下の可能性) |
| 保管温度 | -40°C to +85°C |
| 相対湿度 | 0% to 95% (結露なきこと) at 25°C |
| ソフトウェア・ネットワーク管理 | |
| ネットワークプロトコル | PPPoE, SNMP v1/v2c/v3, TCP, UDP, DHCP, DDNS, HTTP, HTTPS, DNS, ARP, SNTP, Telnet, SSH, etc. |
| VPNトンネル | OpenVPN/IPsec/PPTP/L2TP/GRE/DMVPN/WireGuard |
| 管理方法 | Web UI, CLI (SSH/Telnet), SMS, SNMP, HTTP/MQTT API, Milesight DeviceHub |
| 統合機能 | BACnet/IP, BACnet/SC, Modbus TCP, Modbus RTU over TCP, Node-RED, Python SDK |
| 信頼性 | 内蔵ウォッチドッグ, RTC, タイマー, WANフェイルオーバー |
