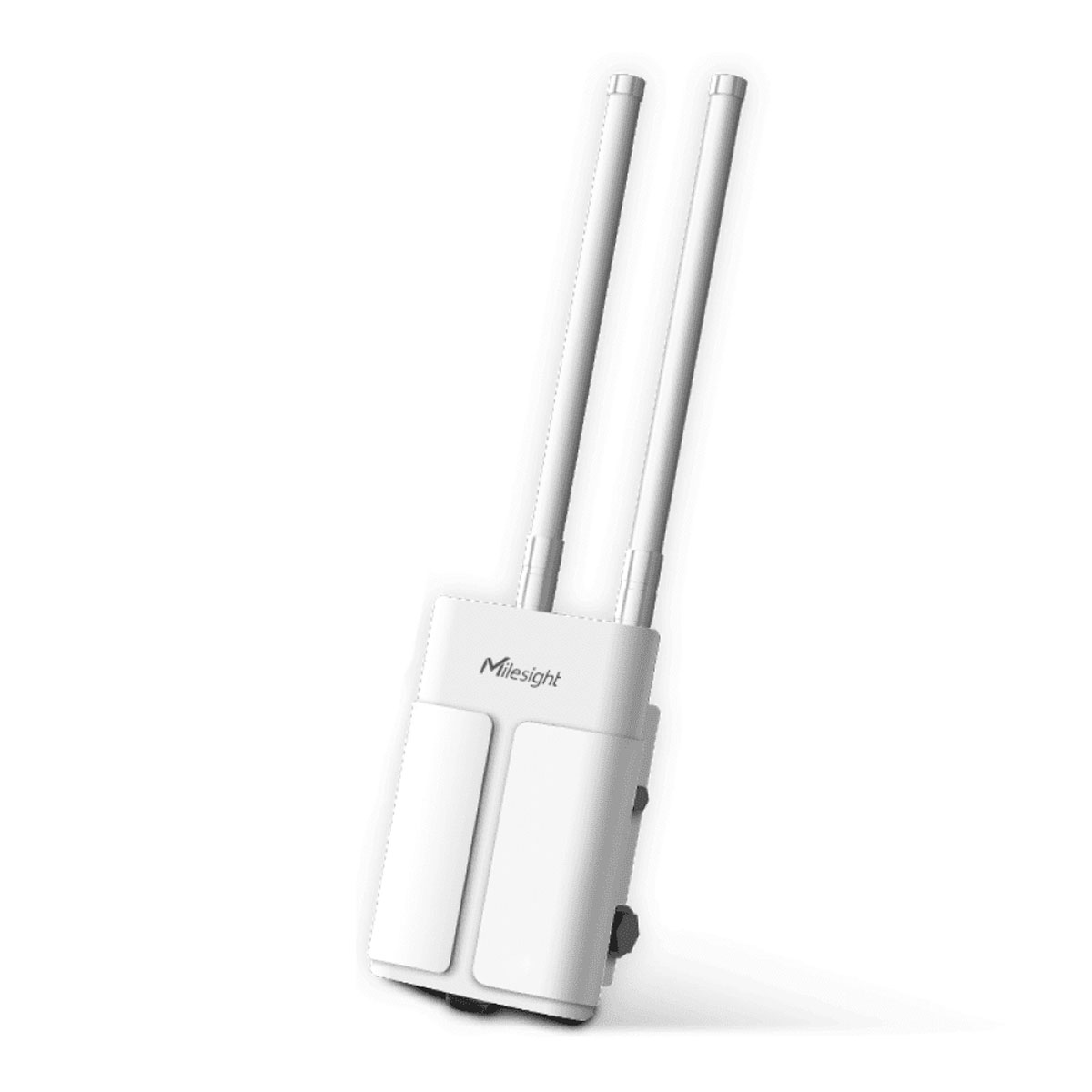

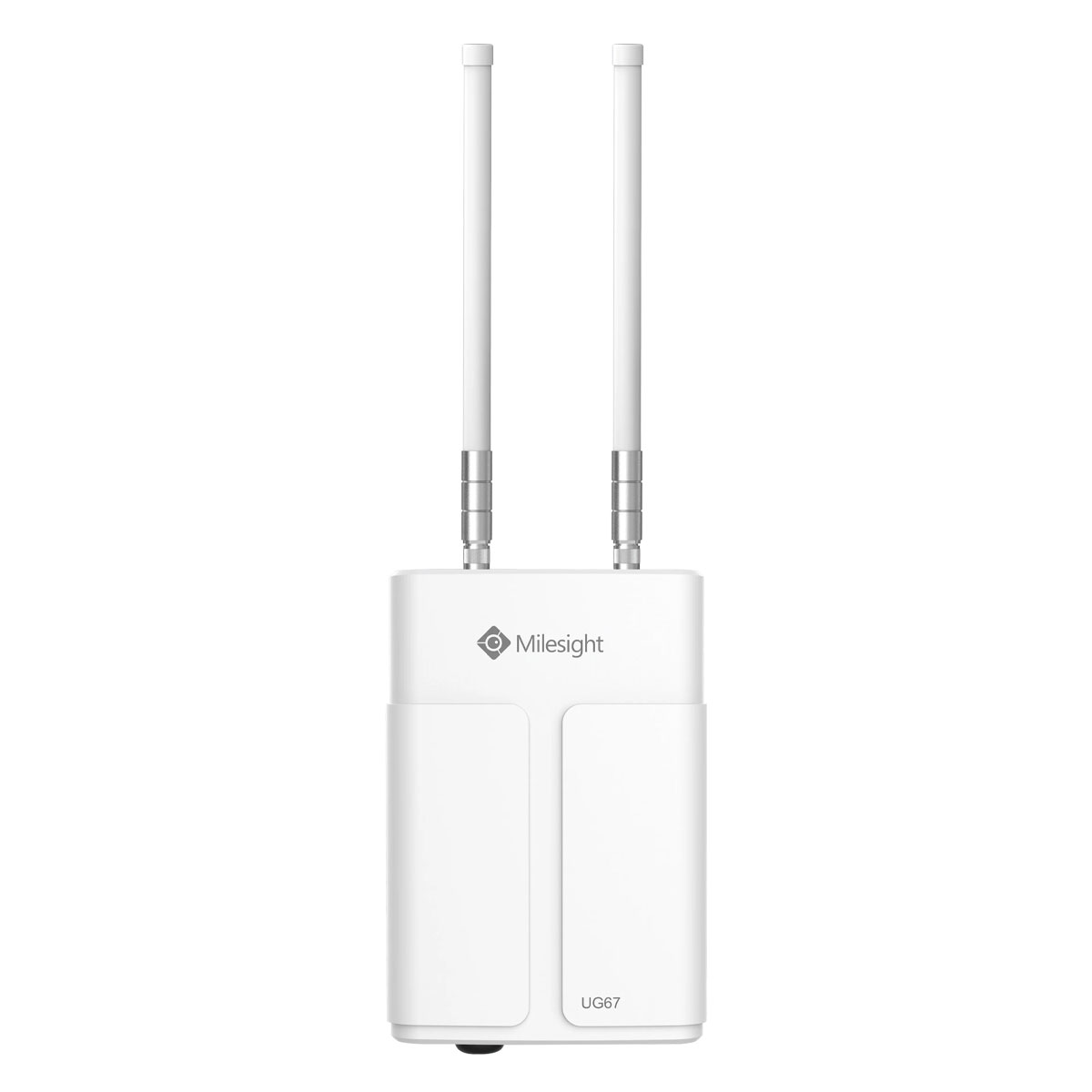

産業用屋外LoRaWANゲートウェイ [UG67]
販売価格: 会員のみ販売
商品詳細
UG67：過酷な環境下で真価を発揮する産業用屋外LoRaWAN?ゲートウェイ
主な特徴
1. IP67等級の完全防水・防塵設計
UG67はIP67規格に準拠した堅牢な筐体を採用しています。激しい雨や砂埃が舞う屋外環境でも内部を完全に保護し、-40度から+70度までの極端な温度変化の下でも、安定した産業用ネットワークを維持します。
2. 次世代LoRaチップ「SX1302」搭載
最新のSemtech SX1302チップを採用し、従来よりも低い消費電力で膨大なトラフィックを効率的に処理します。8チャンネル対応により、最大2000台以上のセンサー（エンドデバイス）との同時通信が可能です。
3. 停電時も安心、スーパーキャパシタ内蔵
高容量のコンデンサを内蔵しており、万が一外部電源が遮断された場合でも約1分間稼働を継続します。この間に「停電アラート」を管理者に送信できるため、トラブル発生を即座に把握することが可能です。
4. 強力な64ビットクアッドコアプロセッサ
1.5 GHz駆動の高性能クアッドコアCPUと512 MB DDR4 RAMを搭載。エッジ側でのデータ処理能力が飛躍的に向上し、大量のIoTデバイスが同時にデータを送信しても遅延のない処理を実現します。
5. 複数の通信経路（バックホール）をサポート
イーサネット（PoE給電対応）、Wi-Fi、さらに4G LTEセルラー回線に対応。有線ネットワークが届かない場所でもモバイル回線でデータを転送でき、メイン回線が切れた際の自動バックアップも可能です。
6. 見通し15kmを超える長距離通信
障害物のない環境では最大15km以上の長距離通信が可能です。広大な農場や大規模なプラント施設を、わずか数台のゲートウェイでカバーできるため、導入コストを大幅に抑制できます。
7. ノイズアナライザー機能による最適配置
設置環境の電波ノイズをスキャンし、各周波数帯の信号振幅を可視化する機能を搭載。最適なチャンネル選択や配置場所の特定が可能になり、安定した通信環境を容易に構築できます。
8. 既存の管理システム（BACnet/Modbus）との統合
BACnetやModbusプロトコルをサポートしているため、既存のビル管理システム（BMS）や産業用制御システムへリアルタイムデータをシームレスに統合できます。Node-REDの活用により、API連携も自由自在です。
導入によるメリット
- スマート農業（農場）： 広大な田畑や果樹園に設置された土壌センサーのデータを1台で広域回収。4G通信と防水設計により、電源や回線のない屋外でもスマート農業を実現します。
- スマートメーター（公共インフラ）： 住宅街の電気・ガス・水道メーターの自動検知ネットワークを構築。検針業務を自動化し、検針員が回る手間とコストを大幅に削減します。
- 工場・プラント（屋外）： 沿岸部や過酷な粉塵環境にある屋外設備を遠隔監視。IP67の耐久性により、メンテナンスコストを抑えながら設備の異常をいち早く検知できます。
- スマートシティ（公共施設）： 公園や街路灯、ゴミ箱の利用状況を都市規模でデータ化。長距離通信により少ない設置台数で街全体のIoT化を推進し、行政サービスの効率を向上させます。
- 建設現場・資材置き場： インターネット配線のない工事現場でも、電源を繋ぐだけで即座にセンサー網を展開。4G回線経由で現場の安全管理や資材の盗難監視を簡単に行えます。
- 港湾施設・物流拠点： 塩害や強風の厳しいコンテナヤードにおいて、車両や貨物の位置情報をリアルタイム追跡。頑丈な筐体が、24時間365日の安定稼働を支えます。
製品仕様
| 仕様詳細 | |
|---|---|
| ハードウェアシステム | |
| CPU | Quad-core 1.5 GHz, 64-bit ARM Cortex-A53 |
| メモリ | 512 MB DDR4 RAM |
| フラッシュ | 8 GB eMMC |
| LoRaWAN通信仕様 | |
| アンテナコネクタ | 2 × 50 Ω N-Female 外部コネクタ |
| チャンネル数 | 8 (Half/Full-duplex) |
| 対応周波数帯域 | CN470 / IN865 / EU868 / RU864 / US915 / AU915 / KR920 / AS923-1,2,3,4 |
| 受信感度 | -140dBm Sensitivity @292bps |
| 送信出力 | 最大 27dBm |
| LBT (Listen Before Talk) | 対応 |
| 収容可能デバイス数 | 約2000台 (10分間隔の通信時) |
| プロトコル | V1.0 Class A/B/C および V1.0.2 Class A/B/C |
| パケットフォワーダー | Semtech UDP Forwarder, Basic Station TCP Forwarder, ChirpStack, Milesight Gateway Embedded NS, 等 |
| 高度無線機能 | ノイズアナライザー（周波数スキャン）, パケットフィルタ（ホワイト/ブラックリスト）, データ再送信 |
| イーサネットインターフェース | |
| ポート | 1 × RJ45 WANポート (PoE PD 受電対応) |
| 物理層 | 10/100/1000 Base-T (IEEE 802.3) |
| データレート | 10/100/1000 Mbps (オートネゴシエーション) |
| インターフェース | Auto MDI/MDIX |
| 通信モード | Full または Half Duplex (自動検知) |
| 絶縁性能 | 1.5 kV RMS |
| Wi-Fi インターフェース | |
| アンテナ | 内蔵アンテナ |
| 規格 | IEEE 802.11 b/g/n, 2.4GHz |
| 送信出力 | 802.11b: 18 dBm +/-2.0 dBm (11 Mbps) 802.11g: 15 dBm +/-2.0 dBm (6/54 Mbps) 802.11n@2.4GHz: 14 dBm +/-2.0 dBm (MCS7_HT20), 13 dBm +/-2.0 dBm (MCS7_HT40) |
| 動作モード | APモード または クライアントモード |
| セルラー (4G LTE) インターフェース | |
| ネットワーク | 4G LTE |
| アンテナ | 内蔵アンテナ |
| SIMスロット | 1 (mini SIM-2FF) |
| GNSS (位置測位) | |
| テクノロジー | GPS / GLONASS / QZSS / SBAS |
| アンテナ | 内蔵アンテナ |
| 受信感度 | -161dBm@Tracking, -149dBm@Acquisition, -161dBm@Re-acquisition |
| 位置精度 | 2.5m CEP (オープンエアー時) |
| 管理・ソフトウェア・ネットワーク | |
| 内蔵ネットワークサーバー | コーデックライブラリ内蔵, カスタムコーデック対応, Gateway Fleet, マルチキャスト対応, FUOTA対応 |
| 統合プロトコル | MQTT(s), HTTP(s), BACnet/IP, BACnet/SC, Modbus TCP, Modbus RTU over TCP |
| ネットワークプロトコル | PPPoE, SNMP v1/v2c/v3, TCP, UDP, DHCP, DDNS, HTTP, HTTPS, DNS, ARP, SNTP, Telnet, SSH, 等 |
| VPNトンネル | OpenVPN / IPsec / PPTP / L2TP / GRE / DMVPN / WireGuard |
| 管理方法 | Web UI, CLI (SSH/Telnet), SMS, SNMP, HTTP/MQTT API, Milesight Development Platform, DeviceHub |
| 拡張性 | Python SDK, Node-RED |
| イベントアラーム | 電源ON/OFF, ネットワークアップ/ダウン, VPNアップ/ダウン, 等 |
| 物理特性・環境仕様 | |
| 電源入力 | 1. 802.3 af PoE 2. 6?12 VDC (M12 Aコードコネクタ経由) |
| 消費電力 | 通常 3.6 W, 最大 4.8 W |
| 保護等級 | IP67 |
| 筐体素材・カラー | PC (UL94 V0) + ADC-12 アルミ, ホワイト |
| 重量 | 1463g |
| 外形寸法 | 240 x 164 x 90.9 mm |
| 動作温度 | -40度 ? +70度 (60度以上でセルラー性能低下の可能性) |
| 相対湿度 | 0% ? 95% (結露なきこと) at 25度 |

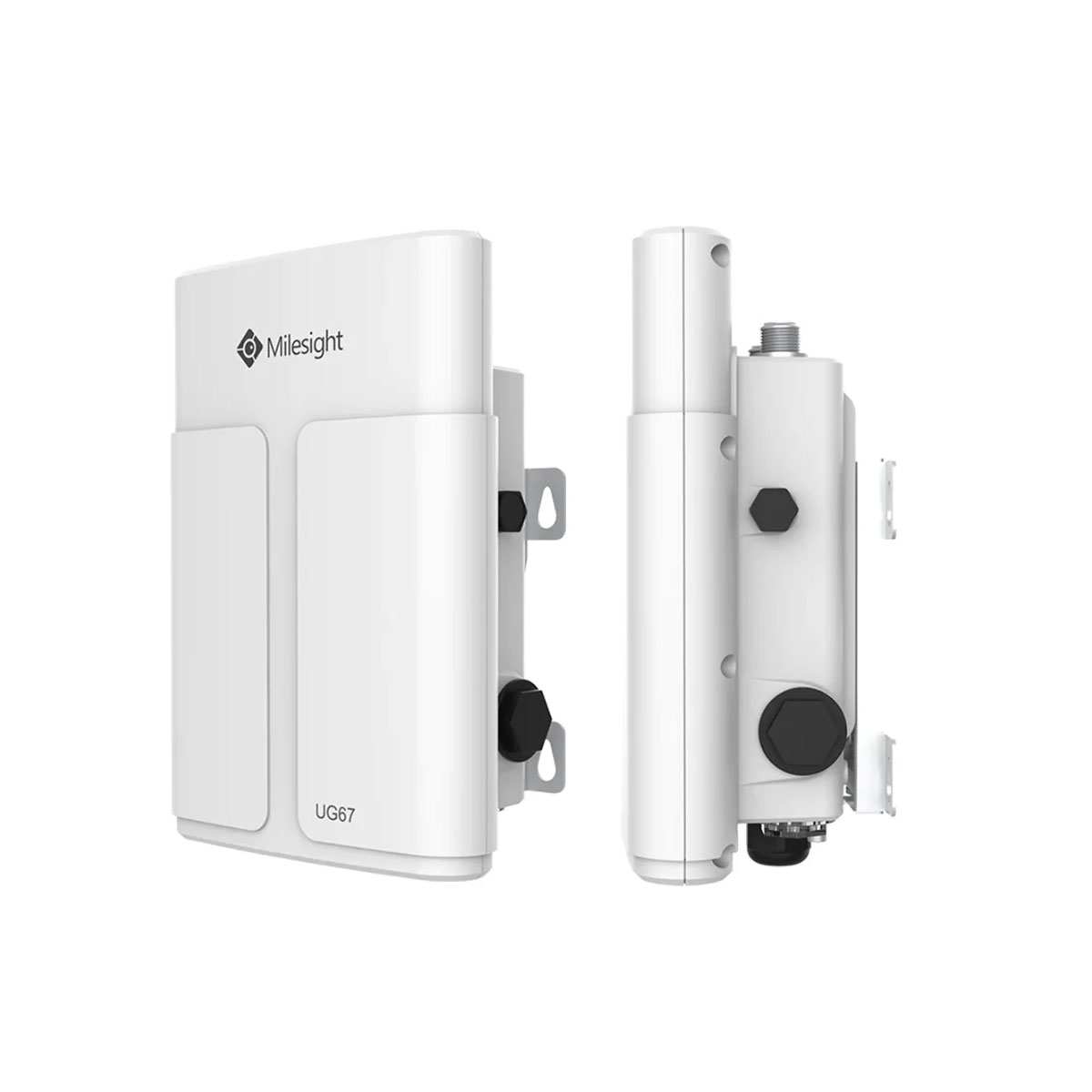

| 設置方法 | 壁面取り付け または ポール取り付け |
| 認証規格 | CE, FCC, TELEC, CE (RED), RoHS |
