TAKEX（竹中エンジニアリング） LED人感ライト防犯・照明連動屋外設置対応（IP43）

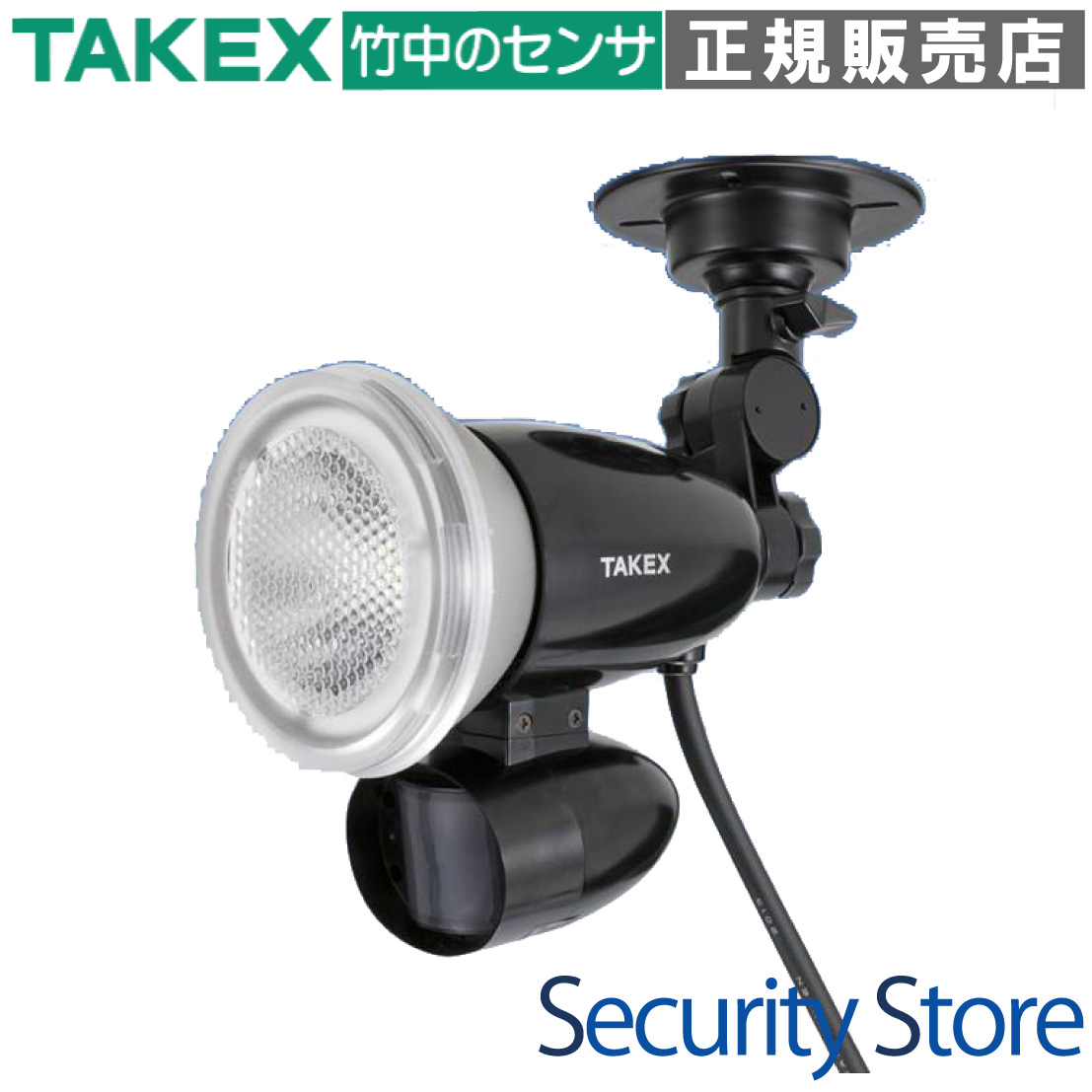

LCL-12 LED人感ライトセンサー付きライト・リード線式

LCL-12は、高精度なパッシブインフラレッド方式センサーを搭載した、法人向けハイエンドLED人感ライトです。単なる自動照明にとどまらず、独立した「検知出力」と「電球監視出力」を備えており、防犯カメラシステムや通報装置と高度に連携できる、セキュリティシステムの要となるデバイスです。

型番： LCL-12
製品名： LED人感ライトセンサー付きライト・リード線式
検知方式： パッシブインフラレッド方式（PIR）

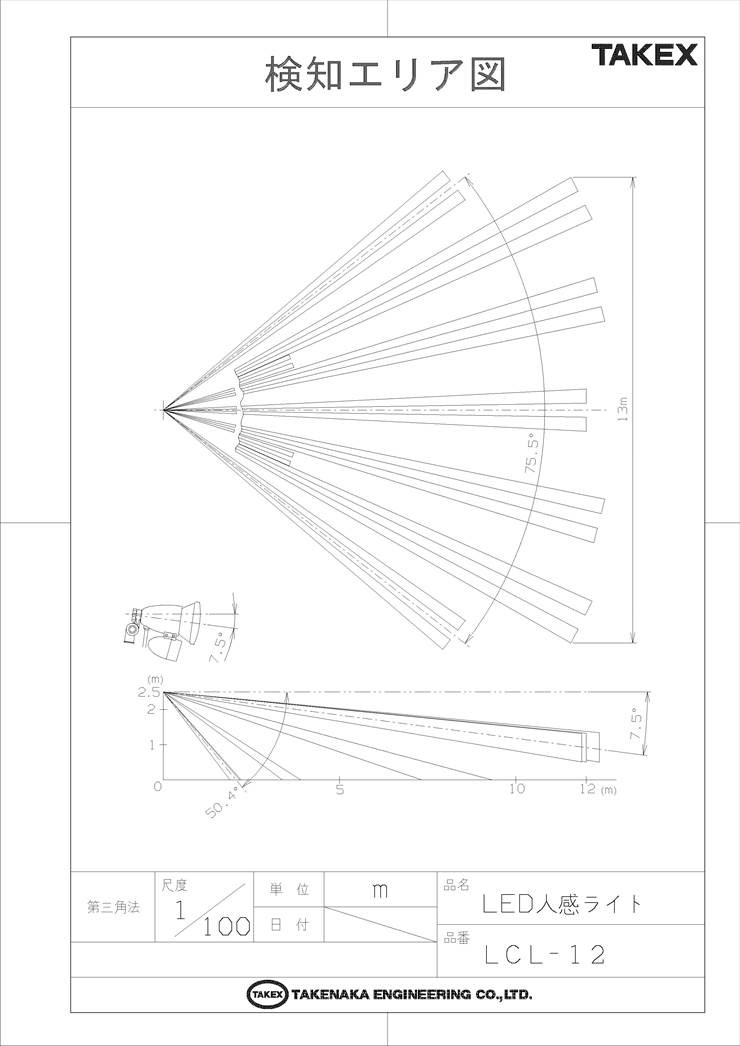

検知エリア： 立体型（最長部 12m / 12対）
出力仕様： 検知出力（c接点）＋電球監視出力（b接点）
電源： AC100V ±10V (50/60Hz)

資料ダウンロード

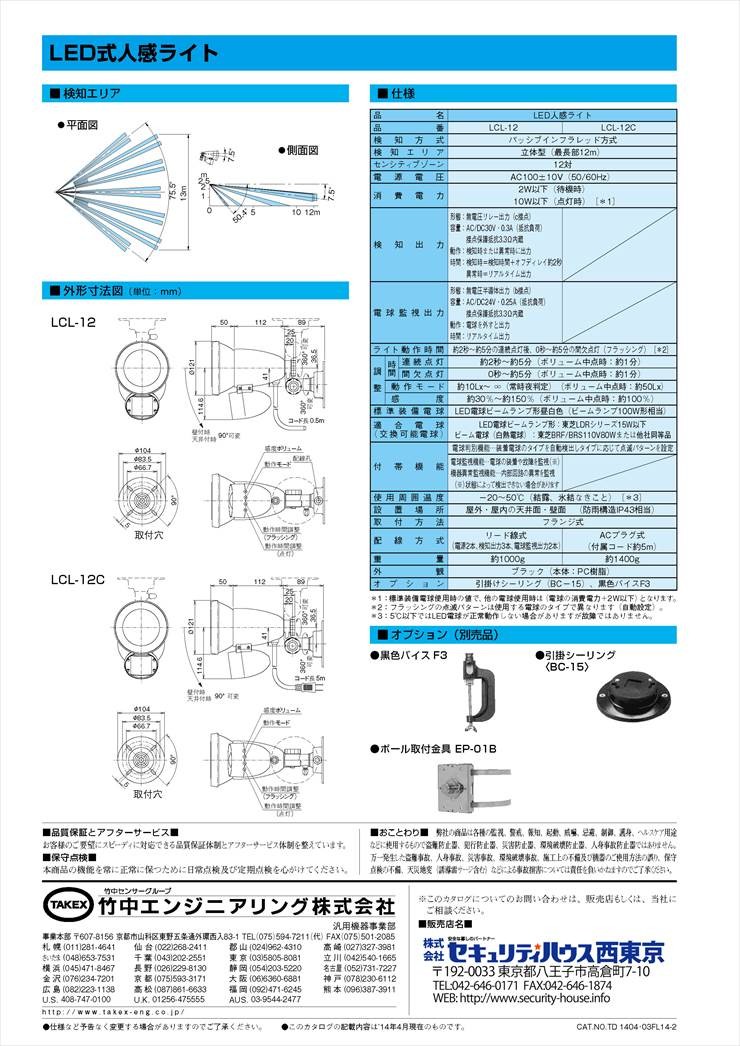

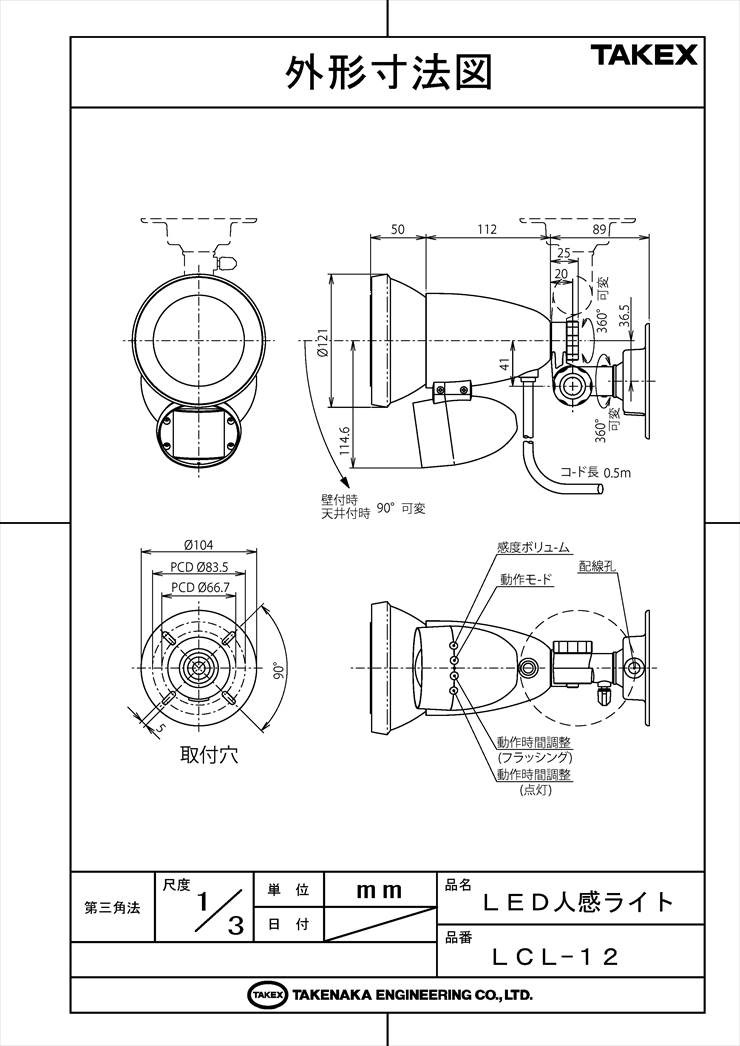

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）外形寸法図（PDF）

この製品が向いている用途

侵入者への強い威嚇（点滅モード）
防犯カメラの録画トリガー（接点出力）
駐車場や通用口の自動照明
電球盗難・故障の遠隔監視が必要な場所
工事現場・作業現場の安全照明

導入前に確認したいポイント

電源はAC100Vの直結工事が必要です
ガラス越しの人体は検知できません
基準取付高さは2.5mです
接続機器のインピーダンス（保護抵抗3.3Ω）
センサー正面への接近は検知しにくい特性

特長

高度なPIR方式による精密な物体検知

人体から放出される遠赤外線（体温）の変化をキャッチする「パッシブインフラレッド方式」を採用。12対のセンシティブゾーンにより、最長12mまでの広範囲を確実にカバーします。侵入者の動きを逃さず、瞬時にライトを点灯させます。

外部システム連携を支えるリード線式マルチ出力

LCL-12の最大の特徴は、独立した無電圧リレー出力（c接点）を装備している点です。これにより、ライトが点灯すると同時に防犯カメラを起動させたり、警備会社への通報装置と連動させたりするなど、他システムとの柔軟な連携が可能です。

セキュリティ性を高める電球監視出力

万が一の電球故障や、意図的な電球の取り外し（盗難・いたずら）を検知して出力する「電球監視出力（b接点）」を標準装備。無人環境下でも照明器の正常稼働を遠隔地から監視し続けることができ、フェイルセーフな運用を支えます。

連続点灯とフラッシングの二段構え威嚇

LEDならではの高速レスポンスを活かし、連続点灯から自動的に間欠点灯（フラッシング）へ移行する設定が可能です。侵入者への強い心理的威嚇効果を発揮するほか、便利灯として使用する際には消灯前の事前予告としても機能します。

設置環境を選ばない自由度の高い設計

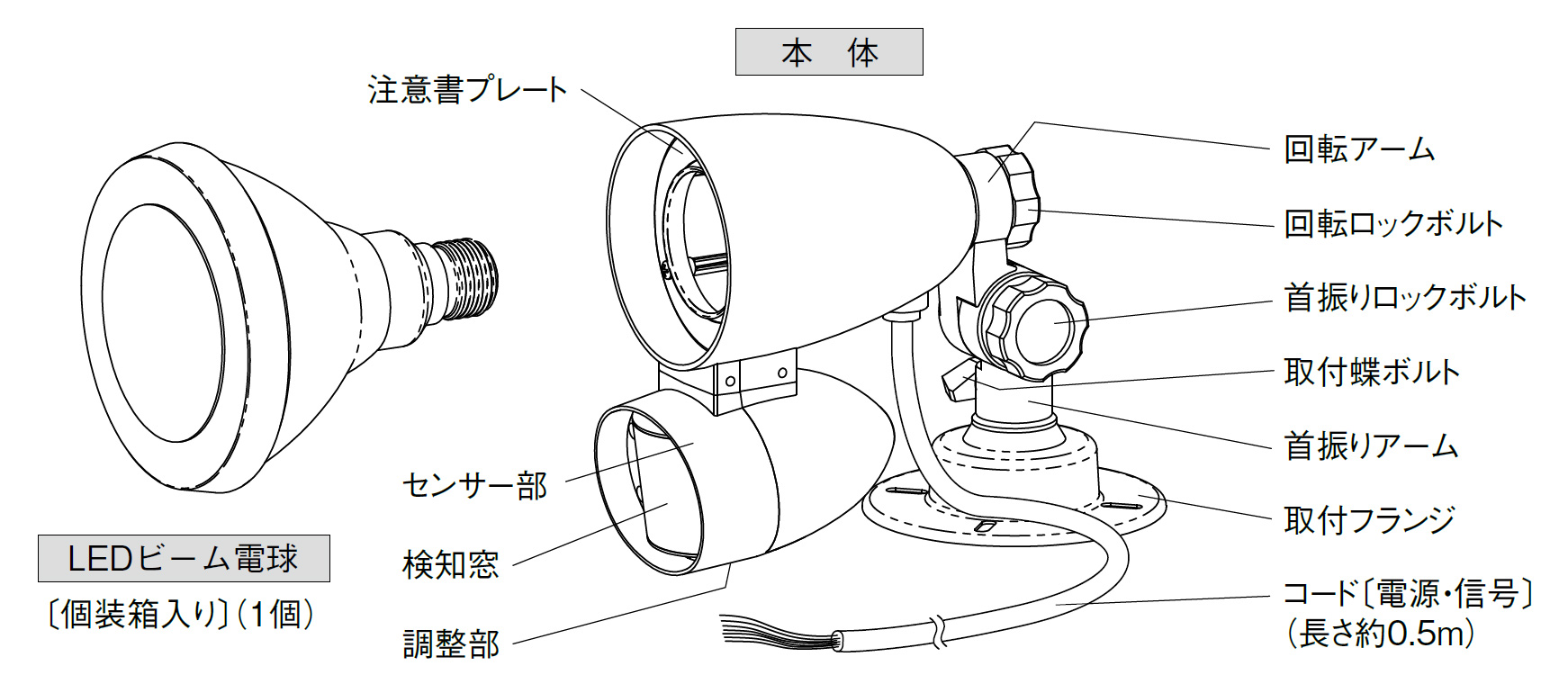

IP43相当の防雨構造により、屋外の壁面や天井面へ直接設置が可能。また、オプションのポール取付金具を使用することで、支柱への設置にも対応します。3軸の可動部により、現場に合わせた精密な角度調整が容易に行えます。

省エネと長寿命を実現するLED制御

昼夜判別機能を搭載しており、周囲が暗い時のみ動作させるなど無駄な点灯を抑制します。また、電球への負荷を低減する「ゼロクロス点灯方式」を採用。頻繁なオンオフが発生する人感ライト特有の環境下でも、電球の長寿命化を実現しています。

インテリジェントな自己診断機能

内蔵マイコンがシステムエラーを常時監視。万が一、内部回路に異常が発生した場合には、検知出力を通じて異常を知らせる機器異常監視機能を備えています。施工時だけでなく、導入後の保守メンテナンス性を極限まで高めています。

    選定時に評価したい強み
    システム親和性： 検知・監視の2系統接点を持ち、プロの防犯設計に最適
信頼の検知ロジック： 温度変化の影響を最小限に抑え、誤報を低減する感度調整ボリューム
高輝度LED採用： 広範囲をムラなく照射し、夜間の視認性を大幅に向上
フェイルセーフ設計： 電球監視により「いざという時に光らない」リスクを最小化



施工・設置ガイド

本機は防雨構造ですが、性能を維持するために必ず「下向き」に設置してください。結線時は入線口を下に向け、コーキング処理を確実に行ってください。

調整項目	設定範囲・動作仕様
連続点灯時間	約2秒〜約5分（検知継続中は点灯を維持するリトリガ方式）
間欠点灯時間	0秒〜約5分（連続点灯終了後に点滅動作へ移行）
昼夜判別	約5Lx（夜のみ）〜∞（昼夜問わず動作）
感度調整	約30%〜約150%（現場の環境ノイズに合わせて調整可能）

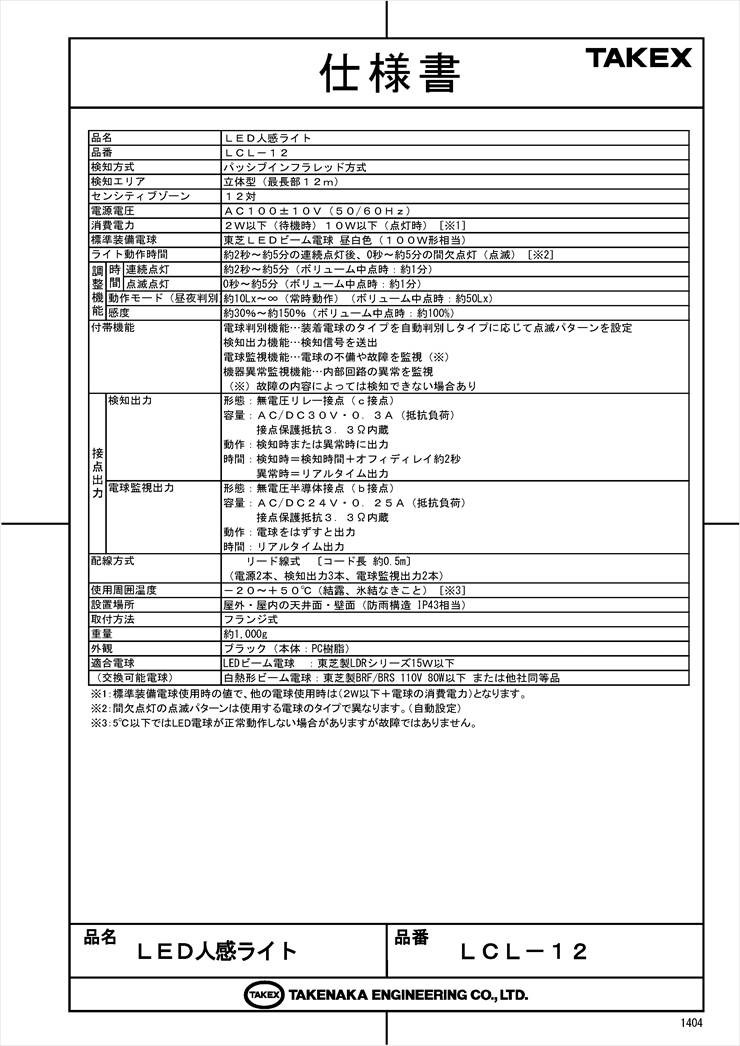

製品仕様

項目	内容
品名	LED人感ライト
品番	LCL-12
検知方式	パッシブインフラレッド方式
検知エリア	立体型（最長部12m）
センシティブゾーン	12対
電源電圧	AC100±10V（50／60Hz）
消費電力	2W以下（待機時） 10W以下（点灯時）［※1］
検知出力	形態：無電圧リレー接点（c接点）容量：AC／DC30V・0.3A（抵抗負荷）接点保護抵抗3.3Ω内蔵動作：検知時または異常時に出力時間：検知時＝検知時間＋オフディレイ約2秒、異常時＝リアルタイム出力
電球監視出力	形態：無電圧半導体出力（b接点）容量：AC／DC24V・0.25A（抵抗負荷）接点保護抵抗3.3Ω内蔵動作：電球をはずすと出力（リアルタイム出力）
ライト動作時間	約2秒〜約5分の連続点灯後、0秒〜約5分の間欠点灯（フラッシング）
時間調整	連続点灯：約2秒〜約5分間欠点灯：0秒〜約5分
動作モード感度	照度：約5Lx〜∞ 感度：約30％〜約150％
標準装備電球	LED電球ビームランプ形昼白色（ビームランプ100W形相当）
付帯機能	電球判別機能、電球監視機能、機器異常監視機能
使用周囲温度	－20〜＋50℃（結露、氷結なきこと）
設置場所	屋外・屋内の天井面・壁面（防雨構造 IP43相当）
配線方式	リード線式（7芯：電源2、検知出力3、電球監視出力2）
質量 / 外観	約1,000g / 樹脂（ブラック）

FAQ

Q：ガラス越しに外の人間を検知することはできますか？ A：いいえ、パッシブインフラレッド方式はガラスを透過しないため、ガラス越しの検知はできません。

Q：電源を入れてすぐ動作しません。故障でしょうか？ A：故障ではありません。通電後、センサーが安定するまで約1分間のウォームアップタイムが必要です。

Q：昼間はライトを点けずに、接点出力だけ出すことは可能ですか？ A：はい、可能です。昼夜判別設定に関わらず、接点出力は24時間検知に連動して動作します。

Q：LED電球以外の白熱球を使用することはできますか？ A：はい。各社製110V 80W以下の白熱ビーム電球が適合します。装着時に自動判別し、点滅パターンが最適化されます。

Q：電球が切れた時にアラームを出すことはできますか？ A：はい。電球監視出力（赤・緑のリード線）を使用することで、電球切れや盗難時に接点信号を送出できます。

Q：人がいないのにライトが点灯してしまいます。 A：急激な温度変化（エアコン室外機等）や揺れる樹木を検知している可能性があります。感度ボリュームを下げて調整してください。

Q：取付高さの制限はありますか？ A：標準取付高さは2.5mです。高く設置しすぎると検知感度が低下し、低すぎると検知距離が短くなります。

Q：防水性能はどの程度ですか？ A：IP43相当の防雨構造です。垂直から60度以内の散水に耐えますが、常時水がかかる場所や浴室等には設置できません。

Q：検知出力の保持時間はどのくらいですか？ A：検知終了後、オフディレイで約2秒間保持されます。

Q：連続点灯させずに、最初から点滅（フラッシング）させることはできますか？ A：いいえ、動作シーケンスは必ず「連続点灯」から始まります。連続点灯時間を最小（約2秒）に設定することで、即座に点滅へ移行させる運用は可能です。
