ACsmart カードリーダー [ACS-FMI]

ACsmart カードリーダー [ACS-FMI]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 入退室管理システム マルチカードリーダー FeliCa / MIFARE対応 屋内用

ACS-FMI ACsmart カードリーダー

「ACS-FMI」は、入退室管理システムACsmart/ACsmart2専用に設計された、マルチフォーマット対応の高性能カードリーダーです。洗練されたデザインと音声ガイダンス機能を備え、オフィスから重要施設まで幅広い環境での運用を可能にします。

  • 型番： ACS-FMI
  • 製品名： ACsmart カードリーダー
  • 対応規格： FeliCa / MIFARE / I-CODE SLI
  • 通信方式： RS485（コントローラ間接続）
  • 設置場所： 屋内壁面（1コ用/2コ用スイッチボックス適合）
  • 電源： DC12V（コントローラより供給）

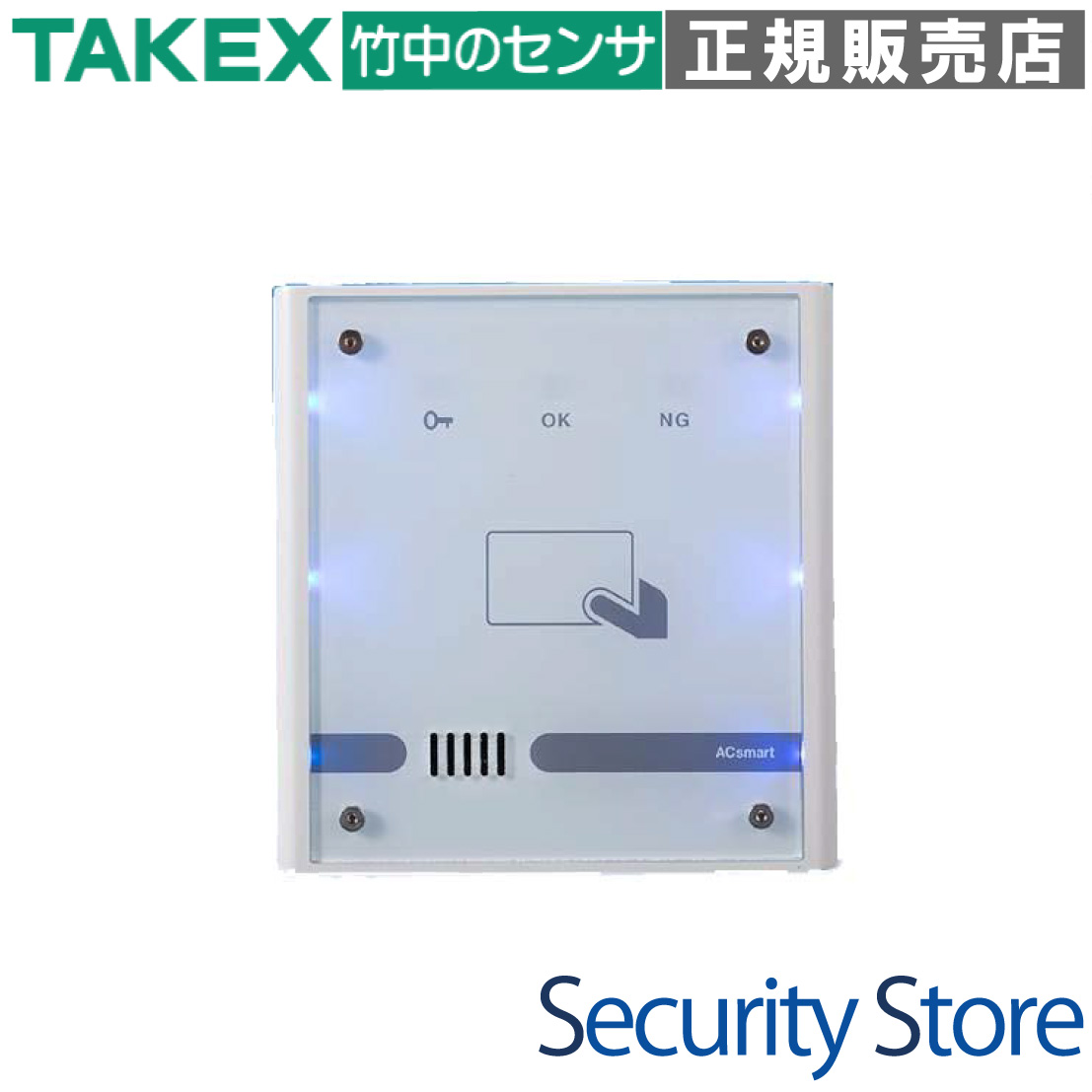

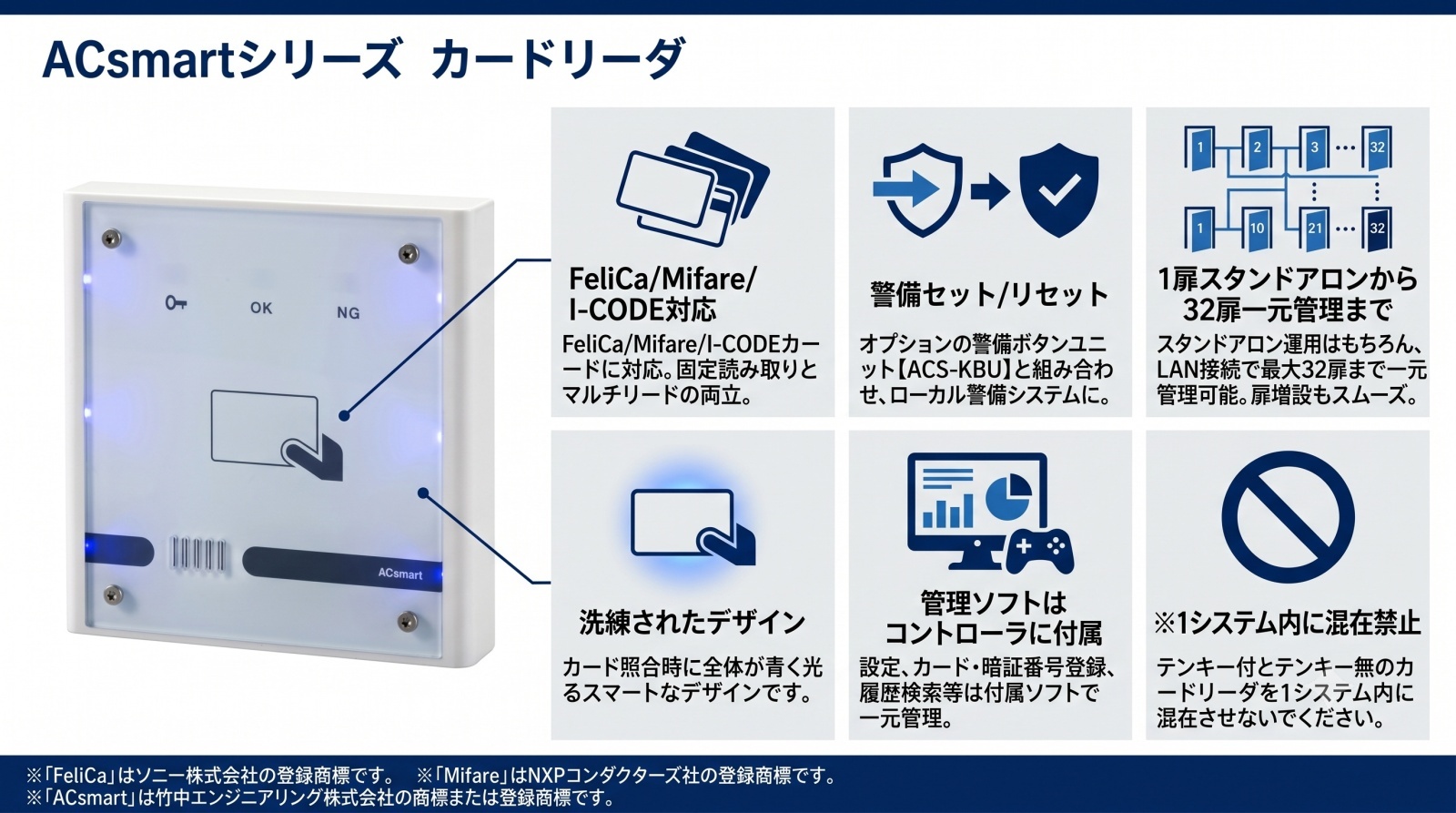

ACS-FMI ACsmart カードリーダー 製品画像

資料ダウンロード

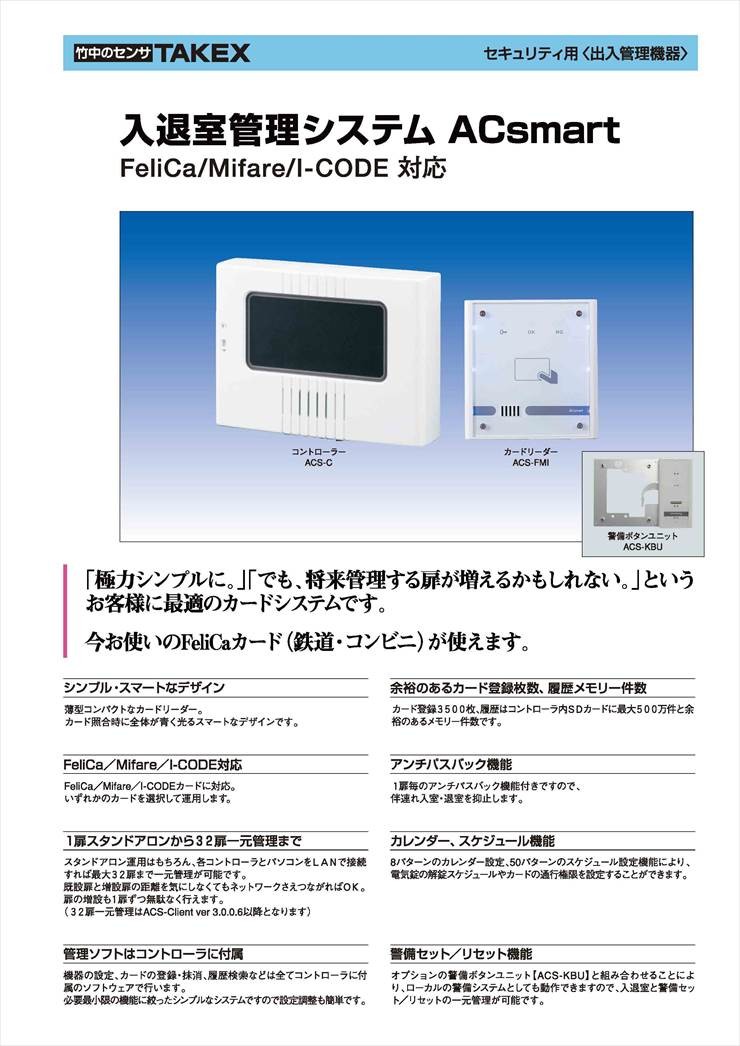

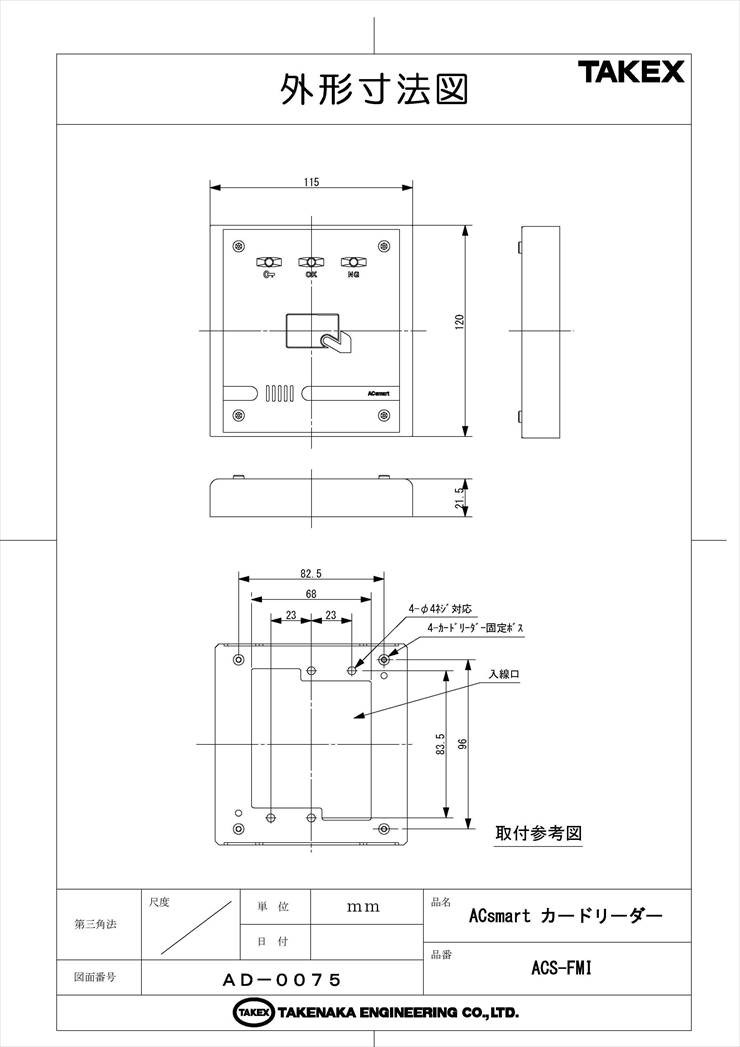

製品写真（GIF） 仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィス・テナントビルの入退室管理
  • 既存の社員証（FeliCa/MIFARE）を活用したシステム更新
  • 音声ガイダンスが必要なユニバーサル設計の現場
  • 最大32扉までの中〜大規模な一元管理システム

導入前に確認したいポイント

  • ACsmart / ACsmart2 専用機です
  • NFC搭載スマートフォンは照合できない場合があります
  • テンキー付リーダーとの混在はできません
  • 屋内専用のため、屋外や水のかかる場所は避けてください

特長

主要3規格を1台でカバーするマルチリード機能

国内で広く普及している「FeliCa」、世界標準の「MIFARE」、そしてFA分野等で利用される「I-CODE SLI」の3規格に対応しています。これら複数の規格が混在する環境でも、DIPスイッチの切り替えにより「3モードマルチ対応」として1台で運用することが可能です。

確実な操作をサポートする音声ガイダンス

カード照合時の「ピッ」というブザー音だけでなく、「カードをお確かめください」「警備を開始します」といった詳細な音声出力を備えています。視覚だけでなく聴覚を通じたフィードバックにより、操作ミスや不正開錠の防止に貢献します。

運用状態を一目で把握できるスマートLED表示

カード照合時に全体が青く光る洗練されたデザインを採用。待機時の暗点灯や照合時の明点灯、解錠時の緑点灯、異常時の赤点滅など、複数のLEDインジケーターによって現在のシステムの動作状態を直感的に判別できます。

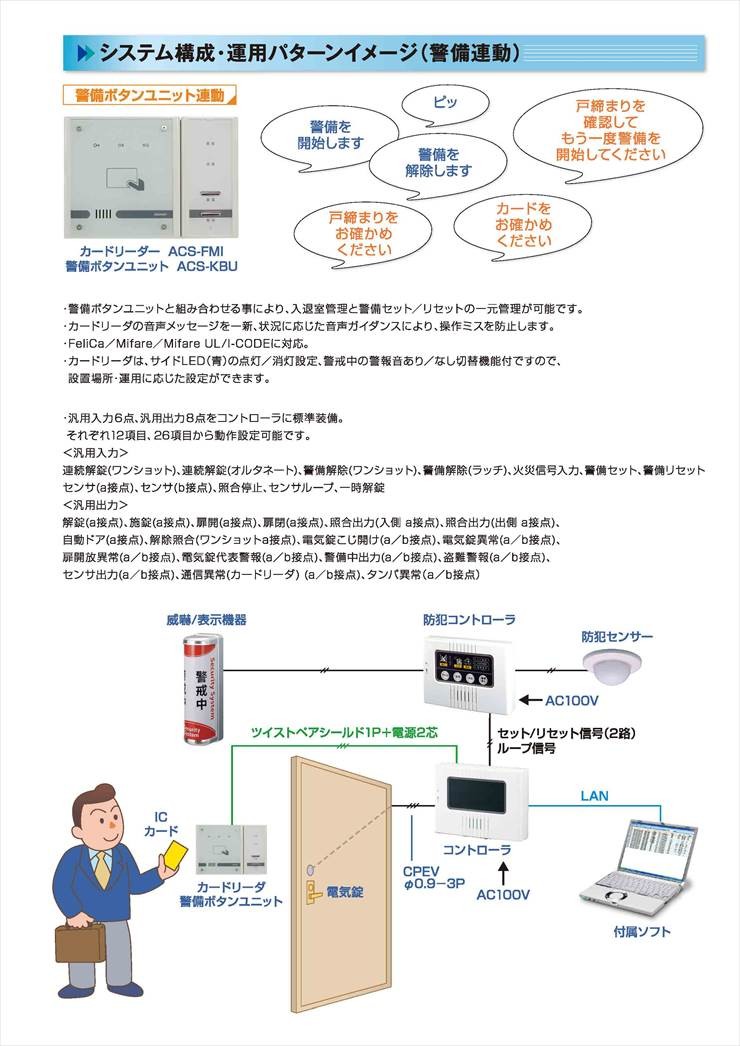

警備システムとのシームレスな連動

オプションの警備ボタンユニット【ACS-KBU】と組み合わせることで、入退室管理だけでなくローカルの警備システム（セット/リセット）としても動作可能です。警備開始・解除の音声案内もリーダー側で行われるため、スムーズな運用が実現します。

物理的破壊を防ぐトルクスネジ採用の防犯設計

フロントパネルの固定には特殊形状の「トルクスネジ」を採用。一般的な工具では開けられない設計にすることで、第三者による機器の取り外しや配線のショート、不正開錠といった物理的リスクを最小限に抑えています。

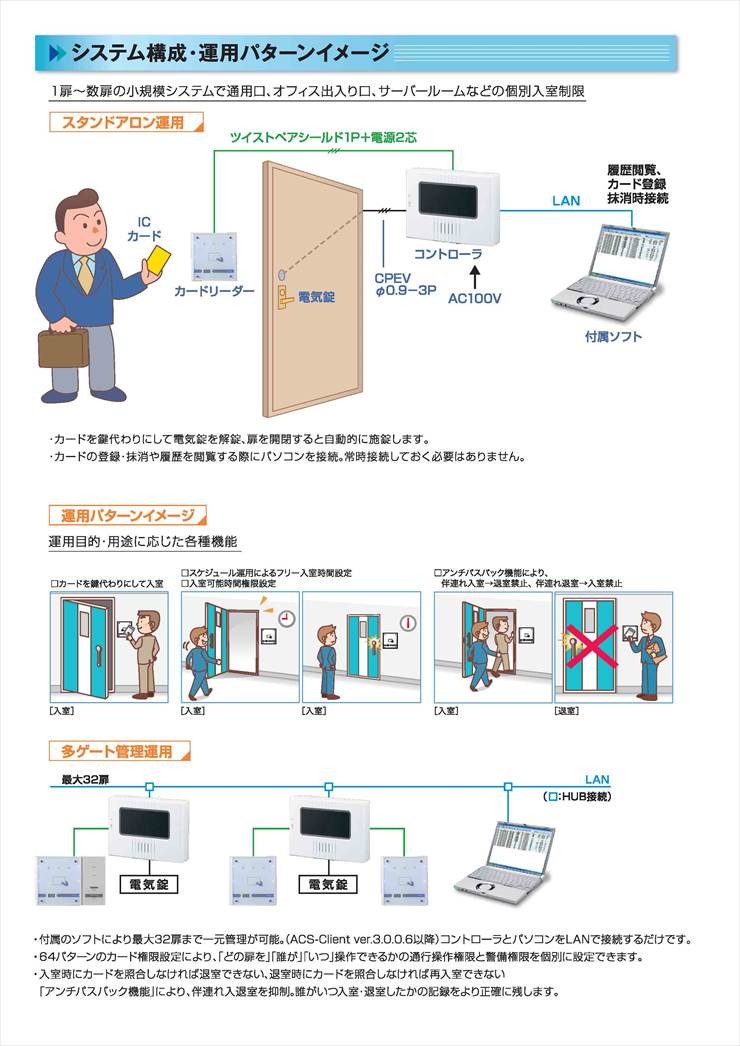

ネットワークを介した柔軟な拡張性

コントローラをLANで接続することで、スタンドアロン（1扉）から最大32扉までの一元管理にまで対応。扉間の距離を気にせず、必要に応じて1扉ずつ無駄なく増設できるため、将来的なレイアウト変更や組織拡大にも柔軟に対応します。

選定時に評価したい強み

  • マルチフォーマット： 交通系ICカードから世界標準規格まで幅広く対応
  • ユニバーサルデザイン： 音声ガイダンスによる親切な操作誘導
  • 高セキュリティ： 特殊ネジ採用による物理的不正アクセスの防止
  • 柔軟なカスタマイズ： DIPスイッチによりサイドランプや発報音の有無を設定可能

施工・設置ガイド

ACS-FMIを適切に設置し、長期間安定して稼働させるための重要なガイドラインです。

確認項目 この製品での考え方
取付位置・高さ 床面(FL)から1100mm〜1200mmの高さを推奨。1コ用/2コ用スイッチボックスに適合します。
配線ケーブル CPEVS φ0.9-2Pを使用し、延べ距離100m以内に収めてください。RS485通信はツイストペアを使用。
ネジ締め付け 最重要：トルクスネジは「底付きから1/4回転以内」で軽く締めてください。電動ドライバー使用厳禁。
清掃・メンテ アルコール、シンナー、ベンジンは使用禁止（パネル破損の原因）。中性洗剤を薄めた液で清掃してください。

内部設定（DIPスイッチ）

スイッチ番号 機能 ON OFF
No.1 入退室設定 入室側 退室側
No.3/4/5 カード種別 FeliCa / MIFARE / I-CODE / 3モードマルチ の切り替え
No.6 サイドランプ 点灯（待機時） 消灯（待機時）
No.7 発報音 あり なし

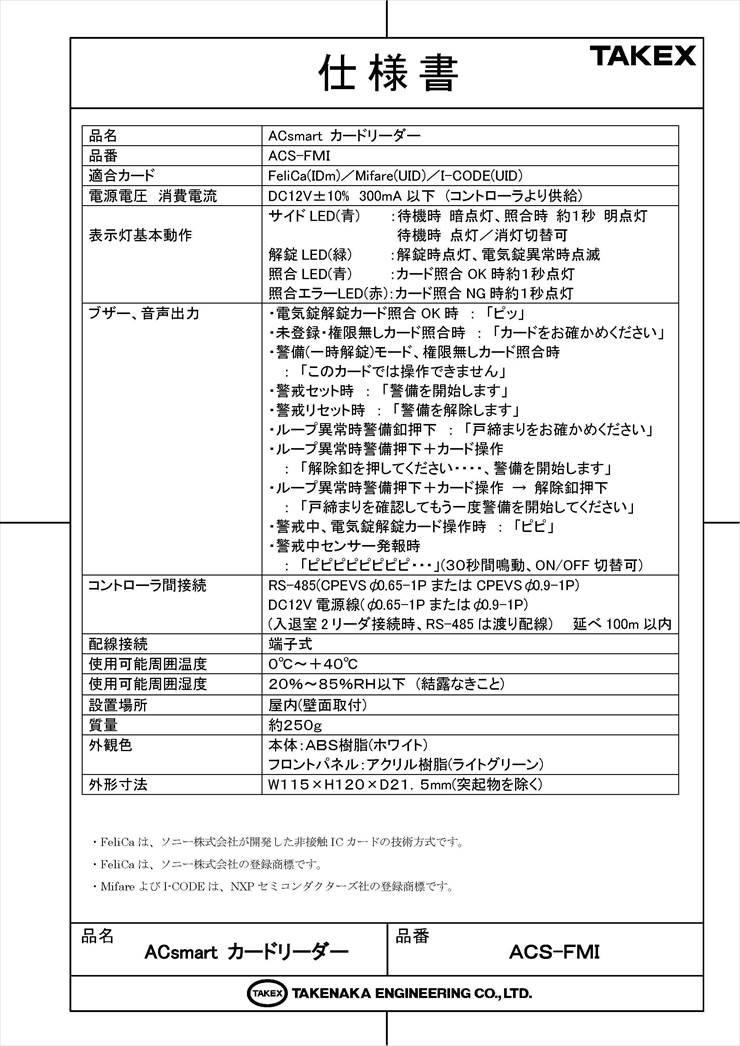

製品仕様

項目 内容
品名 / 品番 ACsmart カードリーダ / ACS-FMI
適合カード FeliCa(IDm) ／ Mifare(UID) ／ I-CODE(UID)
カード検出距離 3cm以下（使用するカード、タグにより異なります）
電源電圧 DC12V±10%（コントローラより供給）
消費電流 300mA 以下
表示灯動作 サイドLED(青)：待機時 暗点灯、照合時 約1秒 明点灯
解錠LED(緑)：解錠時点灯、電気錠異常時点滅
OK LED(青)：照合成功時 点灯
NG LED(赤)：照合失敗時 点灯
コントローラ間接続 CPEVS φ0.9-2P 延べ 100m 以内（端子式接続）
使用可能周囲温度 0℃〜＋40℃（結露なきこと）
設置場所 屋内（壁面取付）
質量 約250g
外観色 本体：樹脂（ホワイト） / フロントパネル：樹脂（ライトグリーン）
交換目安 納入後 5年（推奨）

FAQ

Q：手持ちのFeliCaやMIFAREのカードをそのまま使えますか？ A：はい、対応規格のカードであれば読込可能です。ただし、カード固有のIDm（FeliCa）やUID（MIFARE）を読み取る仕様のため、事前にコントローラ側での登録作業が必要です。
Q：スマートフォンをカード代わりに登録・照合できますか？ A：NFCチップ搭載の端末は、登録できても実際の照合でNGとなる場合があります。動作保証の対象外となりますので、専用のICカードやタグのご使用を推奨します。
Q：屋外の門扉付近に設置できますか？ A：本製品は屋内専用仕様です。直接雨がかかる場所はもちろん、湿気の多い場所への設置も避けてください。
Q：夜間、リーダーの青い光を消すことは可能ですか？ A：はい、基板上のDIPスイッチNo.6をOFFに設定することで、待機時のサイドランプを消灯させることが可能です。
Q：カードをかざした時の音声ガイドを無効にできますか？ A：DIPスイッチNo.7により、発報音（ブザー音）の有無を切り替えることができます。ただし、詳細な音声アナウンスの内容を個別に編集することはできません。
Q：パネルにヒビが入ってしまったのですが、修理できますか？ A：樹脂パネルのヒビ割れは修理ができません。原因として「ネジの締めすぎ」や「アルコール等の溶剤使用」が考えられます。安全のため、新しいユニットへの交換を推奨します。
Q：RS485通信の配線はどのようなケーブルを使えばいいですか？ A：CPEV線（ツイストペア線）の0.9mmまたは1.2mmを推奨します。通信品質を保つため、必ず同一ペアの線を使用してください。
Q：1台のコントローラに何台までリーダーを接続できますか？ A：1つのコントローラに対して、入室用と退室用の最大2台のカードリーダーを接続（渡り配線）可能です。
Q：FeliCaとMIFAREのカードを混ぜて運用できますか？ A：はい、DIPスイッチで「3モードマルチ対応」に設定することで、異なる規格のカードを同時に受け付けることができます。
Q：製品の寿命はどのくらいですか？ A：安定してご使用いただくため、納入後5年を目安に機器の更新を推奨しています。
