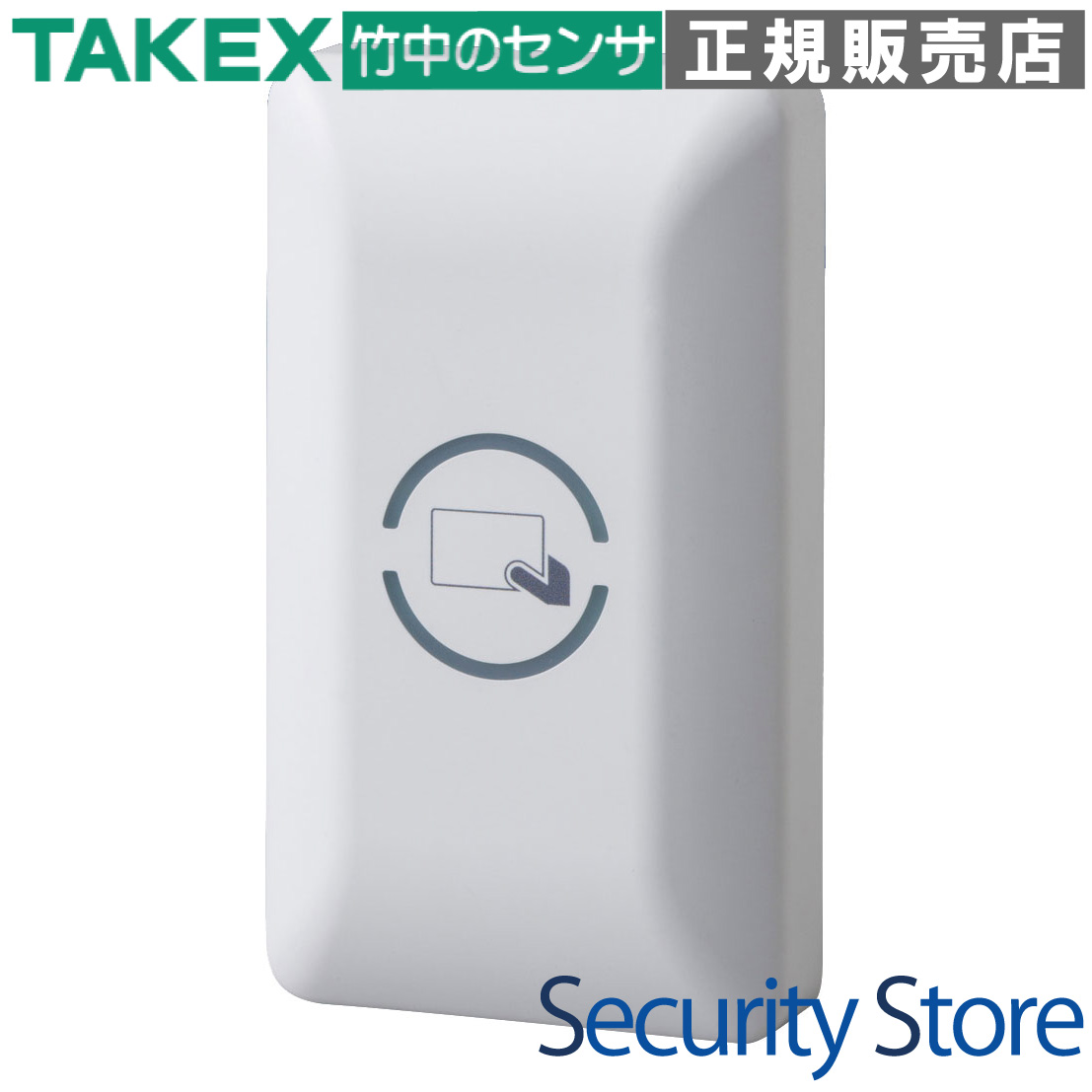

ACsmartシリーズカードリーダ [ACS-DHR]

ACsmartシリーズカードリーダ [ACS-DHR]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 入退室管理 ICカードリーダー RS-485通信

ACS-DHR ACsmartシリーズカードリーダ

FeliCa、MIFARE、I-CODEの主要規格に対応した、ACsmartシリーズ専用の高性能カードリーダーです。洗練されたコンパクトデザインとIPX5の防水性能を両立し、オフィスのエントランスから屋外の駐輪場ゲートまで幅広い環境で安定した入退室管理を実現します。

  • 型番： ACS-DHR
  • 製品カテゴリ： 非接触ICカードリーダ（ACsmart/ACsmart2専用）
  • 対応規格： FeliCa (IDm) / MIFARE (UID) / I-CODE (UID)
  • 保護等級： IPX5（屋外設置対応 ※直接雨のかからない場所を推奨）
  • 通信方式： RS-485相当（上位コントローラ ACS-C/ACS-C2接続用）

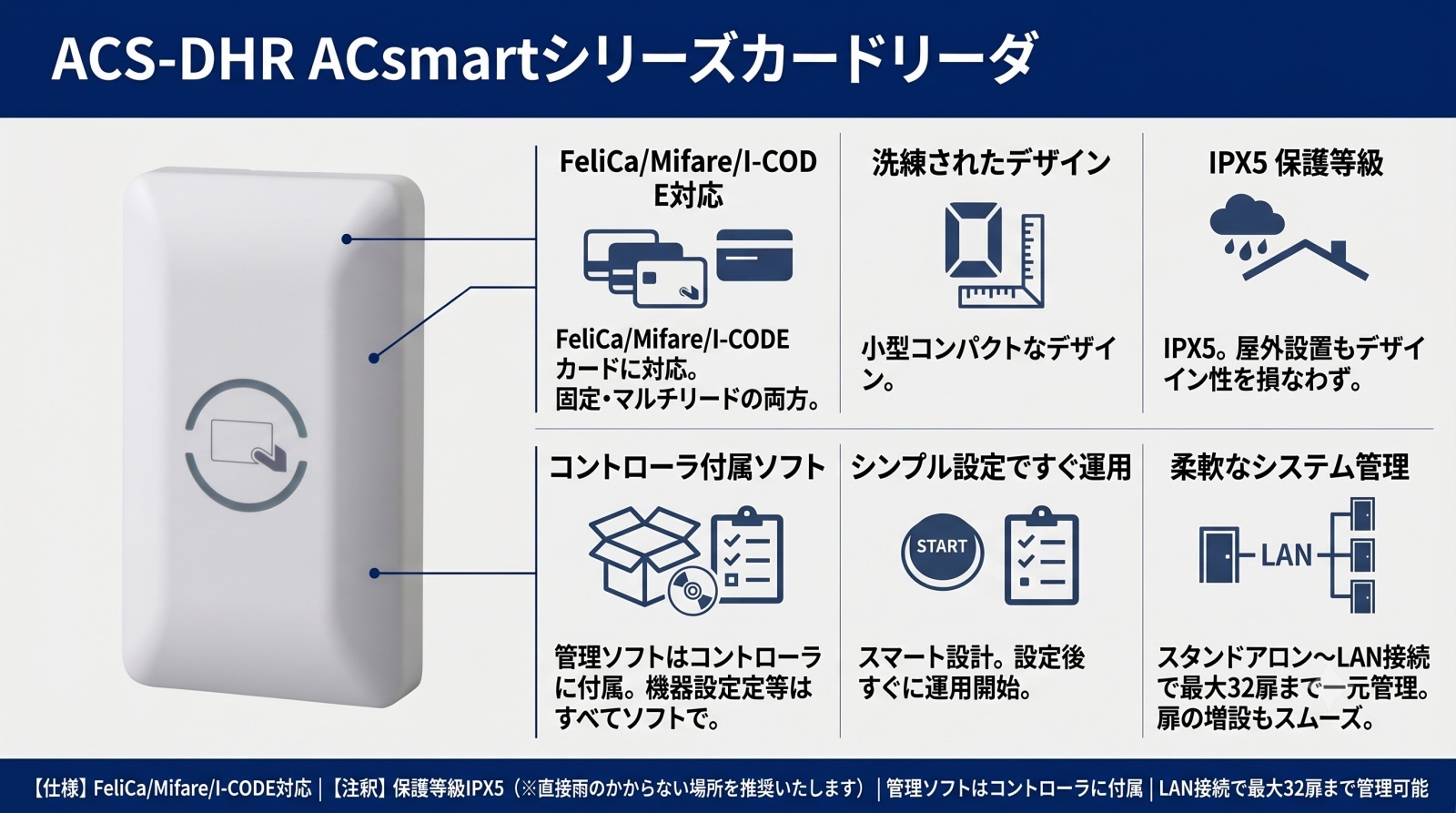

ACS-DHR ACsmartシリーズカードリーダ

資料ダウンロード

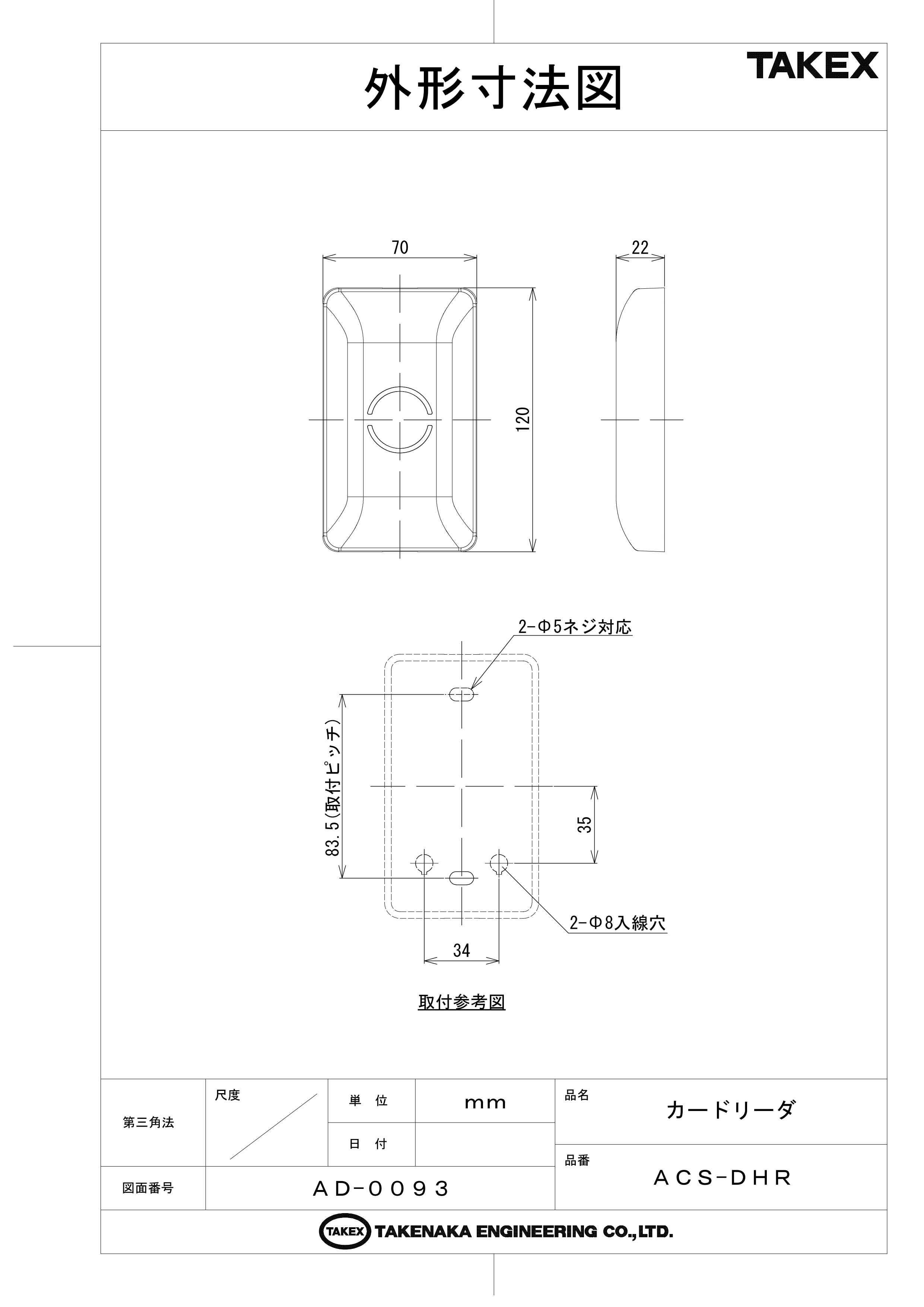

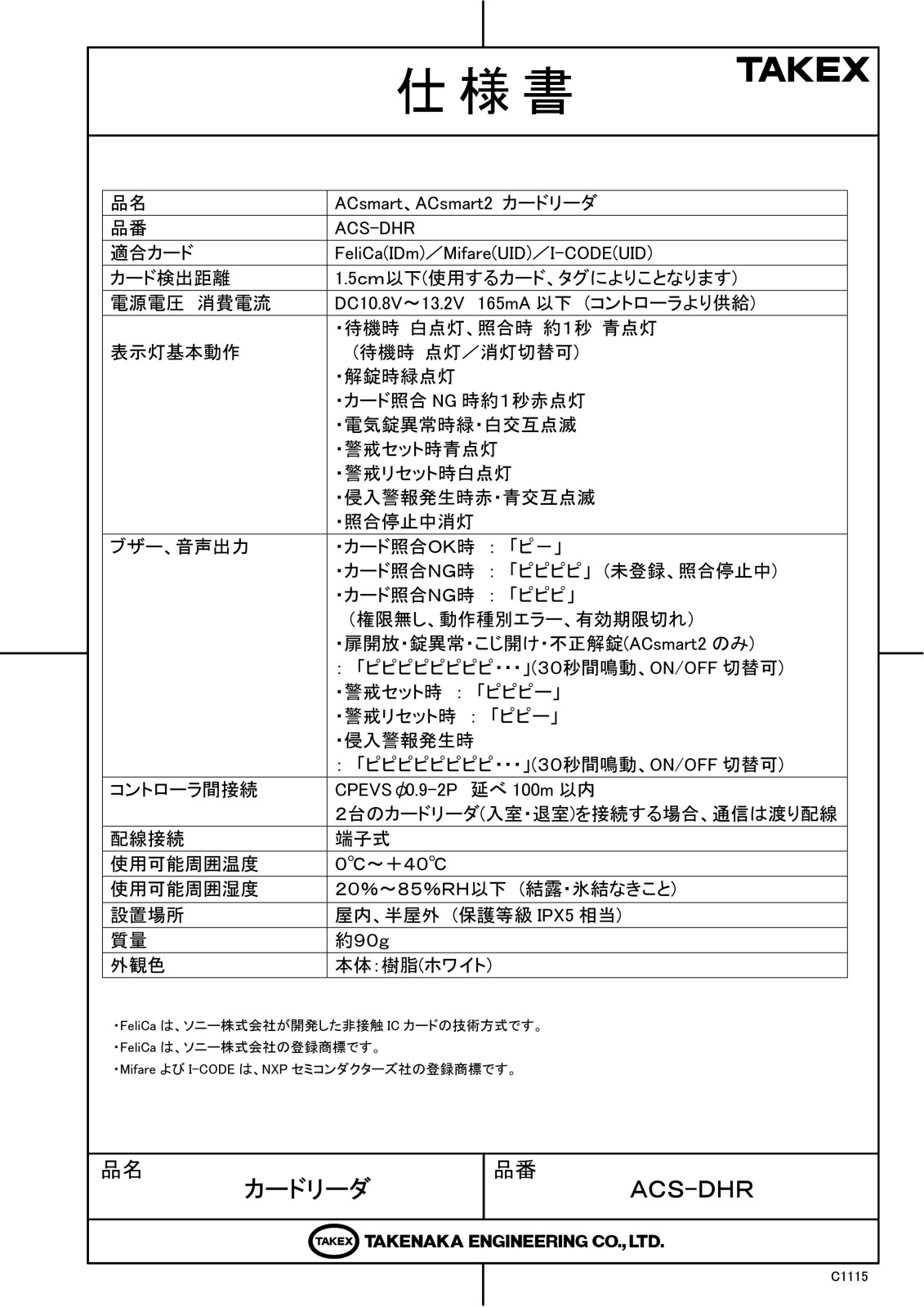

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィスビルの入退室管理システム
  • FeliCa/MIFARE規格が混在する環境
  • マンションの共用部・エントランス
  • 屋外ゲートや駐輪場のセキュリティ
  • 最大32扉までの中〜大規模一元管理

導入前に確認したいポイント

  • 専用コントローラ(ACS-C2等)が別途必要です
  • モバイルFeliCa等のスマホは照合不可の場合あり
  • 屋外設置時は上・左右の3方コーキングが必須
  • 配線は指定のCPEV-Sケーブルを推奨

特長

マルチプロトコルRFIDテクノロジー

FeliCa、MIFARE、I-CODEの3つの主要な非接触ICカード規格を1台で読み取ることが可能です。各規格の固定読み取りモードに加え、複数の規格が混在しても識別できる「マルチリードモード」を搭載。既存の社員証をそのまま活用したスムーズなシステム移行が可能です。

洗練された小型コンパクトデザイン

横幅70mm、高さ120mmのスタイリッシュな外装デザインを採用。日本のJIS規格スイッチボックス（ピッチ83.5mm）に適合するサイズ感で、現代的なオフィスや施設の壁面に違和感なく溶け込みます。ビスを見せない構造により美観を損ないません。

過酷な環境に耐える保護等級IPX5

保護等級IPX5に準拠しており、水しぶきがかかる屋外環境でも設置可能です。コンパクトな意匠性を維持しながら、高い耐候性を実現。駐輪場や通用口など、半屋外の現場での運用にも最適です。※直接の雨を避けるための施工が推奨されます。

RS-485通信による高信頼性設計

上位コントローラ（ACS-C2等）との通信にはノイズに強いRS-485相当の差動信号を採用。電気的なノイズが多い工場やビル内でも、長距離かつ安定したデータ通信を維持します。確実な照合ログ管理を支える技術です。

柔軟なシステム拡張性と一元管理

ACsmartシリーズとして、スタンドアロンでの運用はもちろん、ネットワーク接続による最大32扉の一元管理に対応。1扉から無駄なく導入を開始でき、将来的な施設の増改築に合わせた柔軟な増設が可能です。

現場運用を支援するインジケーター設定

内部のDIPスイッチ切り替えにより、待機時の照明LED（白点灯）のON/OFFや、不正アクセス時の警報音の有無を細かく設定可能。病院や役員室などの静粛性が求められる環境から、視認性が重要な暗所まで、現場の運用ルールに合わせた最適化が行えます。

アンチパスバック運用の徹底

リーダー側で「入室側」か「退室側」かをスイッチ1つで設定可能。アンチパスバック（不正な連れ込みや持ち出しの防止）運用や、正確な在室管理をログ上で厳密に行うことができます。

選定時に評価したい強み

  • 施工性の高さ： 国内標準の1個用スイッチボックスに完全適合する取付ピッチ。
  • 高い汎用性： 規格の異なるカードが混在する現場でも、リーダー1台で対応可能。
  • 確実な施工性： 端子式接続により、確実な結線とメンテナンスの容易さを実現。
  • 信頼のTAKEX品質： 防犯機器のトップメーカーによる、長期運用を前提とした自己診断・保守設計。

施工・設置ガイド

設置の際は、システムの安定稼働を確保するために以下の点に留意してください。

確認項目 施工・運用の考え方
推奨配線 CPEV-S 0.9-2P を使用し、通信線（T1/T2）は必ず同一ペア（撚り線）を使用してください。
配線距離 コントローラから延べ100m以内（総延長）で配線してください。
屋外防水対策 直接雨のかかる場所では、「天面」と「左右側面」の3方をコーキングしてください。底面は水抜きのため必ず開放してください。
清掃上の注意 シンナー、ベンジン、アルコール類は厳禁です。樹脂が劣化し割れる原因となります。石けん液を含ませた布で拭いてください。

製品仕様

項目 内容
品名 ACsmart カードリーダ
品番 ACS-DHR
適合カード FeliCa(IDm)／Mifare(UID)／I-CODE(UID)
カード検出距離 1.5cm以下（使用するカード、タグにより異なります）
電源電圧・消費電流 DC10.8V〜13.2V　165mA 以下（コントローラより供給）
表示灯基本動作 待機時 白点灯（切替可）、照合時 青点灯、解錠時 緑点灯、NG時 赤点灯、警報時 赤・青交互点滅、電気錠異常時 緑・白交互点滅
ブザー出力 照合OK：ピー、照合NG：ピピピ（未登録等）／ピピピピ（権限無し等）、警報・異常時：30秒間鳴動（切替可）
使用可能周囲温度・湿度 0℃〜＋40℃ / 20％〜85％RH以下（結露・氷結なきこと）
設置場所 屋内、半屋外（保護等級 IPX5 相当）
外形寸法・質量 W 70 mm × H 120 mm × D 33.5 mm / 約90g
外観色 ホワイト（樹脂製）

FAQ

Q：スマートフォン（NFC/モバイルFeliCa）をカード代わりに登録・使用できますか？ A：スマートフォンやNFCチップ搭載端末は、規格上登録できても、OSの仕様等により実際の照合でNGとなる場合があるため、動作保証はしておりません。専用のICカードやタグのご使用を推奨いたします。
Q：屋外に設置する場合、そのまま取り付けても大丈夫ですか？ A：IPX5相当の防滴構造ですが、直接雨がかかる場所では、本体の天面と左右両側面の3方に防水コーキングを施してください。下部（底面）は内部の湿気を逃がすためにコーキングせず開放する必要があります。
Q：カードの読み取り規格（FeliCa/MIFAREなど）はどのように切り替えますか？ A：本体内部にあるDIPスイッチ（SW1-3, 4, 5）の組み合わせにより設定します。現場で使用するカード規格に合わせて、通電前に設定してください。
Q：夜間、リーダーが常に白く光っているのを消すことはできますか？ A：はい、内部DIPスイッチのSW1-6をオンに設定することで、待機時の照明LEDを消灯させることが可能です。
Q：市販のスイッチボックスに取り付けられますか？ A：はい、日本国内のJIS規格1個用スイッチボックス（取付穴ピッチ83.5mm）に適合しています。
Q：カードをかざした時のブザー音を消すことはできますか？ A：照合時の動作音（ピー）を消去するスイッチはございませんが、侵入警報音（連続音）についてはSW1-7の設定でON/OFFの切り替えが可能です。
Q：配線にはどのようなケーブルを使えばよいですか？ A：ツイストペアのシールド線である「CPEV-S φ0.9-2P」の使用を推奨します。通信の安定性を保つために非常に重要です。
Q：コントローラからリーダーまでの最大配線距離は？ A：推奨ケーブル使用時で、総延長100m以内となります。
Q：リーダーが故障した場合、寿命の目安はありますか？ A：安定した運用のための推奨交換目安は納入後約5年です。屋外環境や使用頻度により前後する場合があります。
Q：アルコール除菌シートで本体を拭いてもいいですか？ A：厳禁です。アルコールやシンナー等の溶剤は樹脂のひび割れ（ケミカルクラック）を誘発します。清掃は薄めた中性洗剤を含ませた柔らかい布で行ってください。
