TAKEX ACsmartシリーズ警備ボタンユニット入退室管理連動 RS485通信

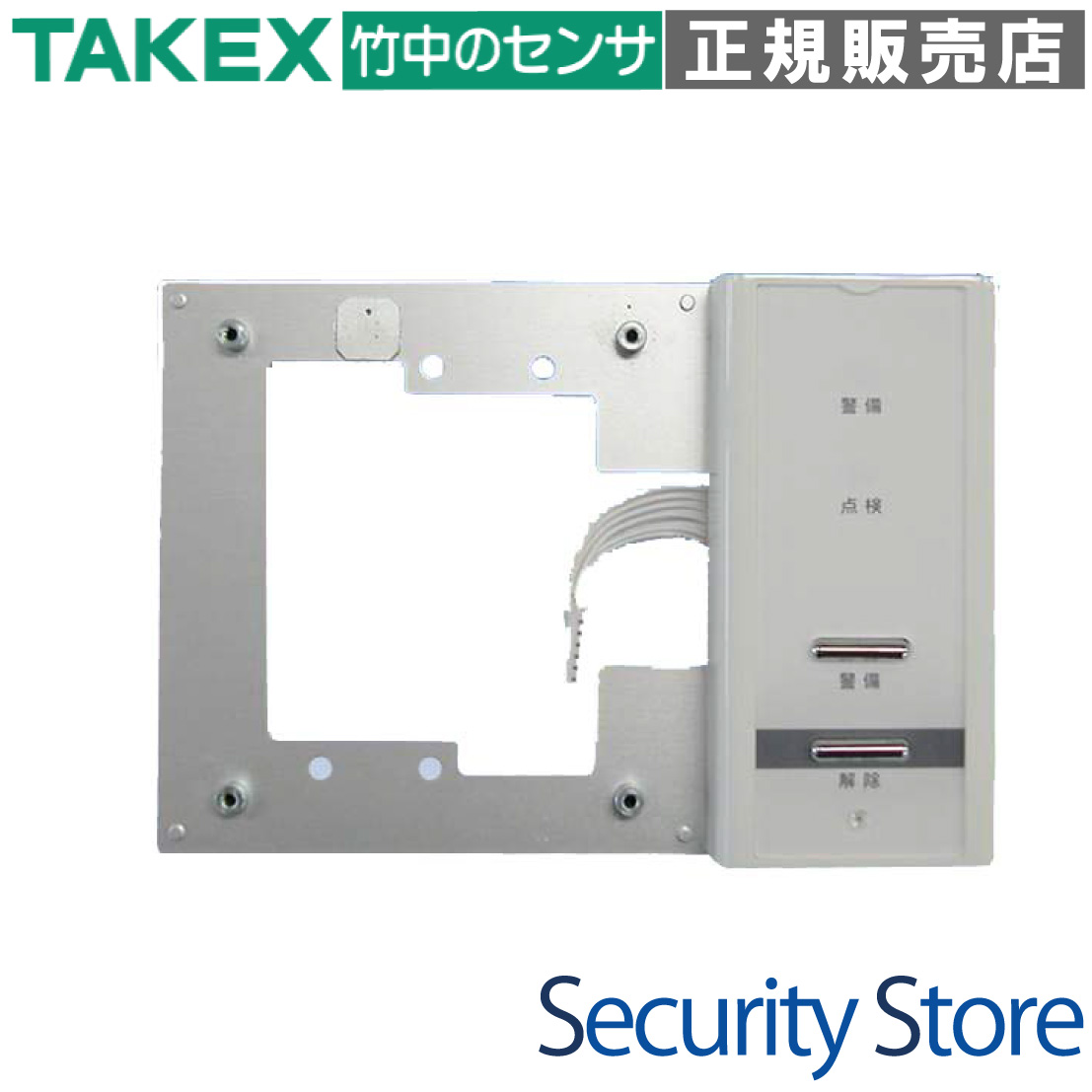

ACS-KBU ACsmart 警備ボタンユニット

ACS-KBUは、入退室管理システム「ACsmart」において、カードリーダと連動して「警備セット/解除」の操作を行うための専用ボタンユニットです。カードリーダACS-FMIと組み合わせることで、認証と警備運用の完全な統合を実現します。

型番： ACS-KBU
製品名： ACsmart 警備ボタンユニット
カテゴリ： セキュリティシステム周辺機器（警備操作端末）
主な用途： オフィス・ビル等の入退室口における警備操作
対応環境： 屋内（壁面取付）
連携機器： カードリーダ ACS-FMI 専用

資料ダウンロード

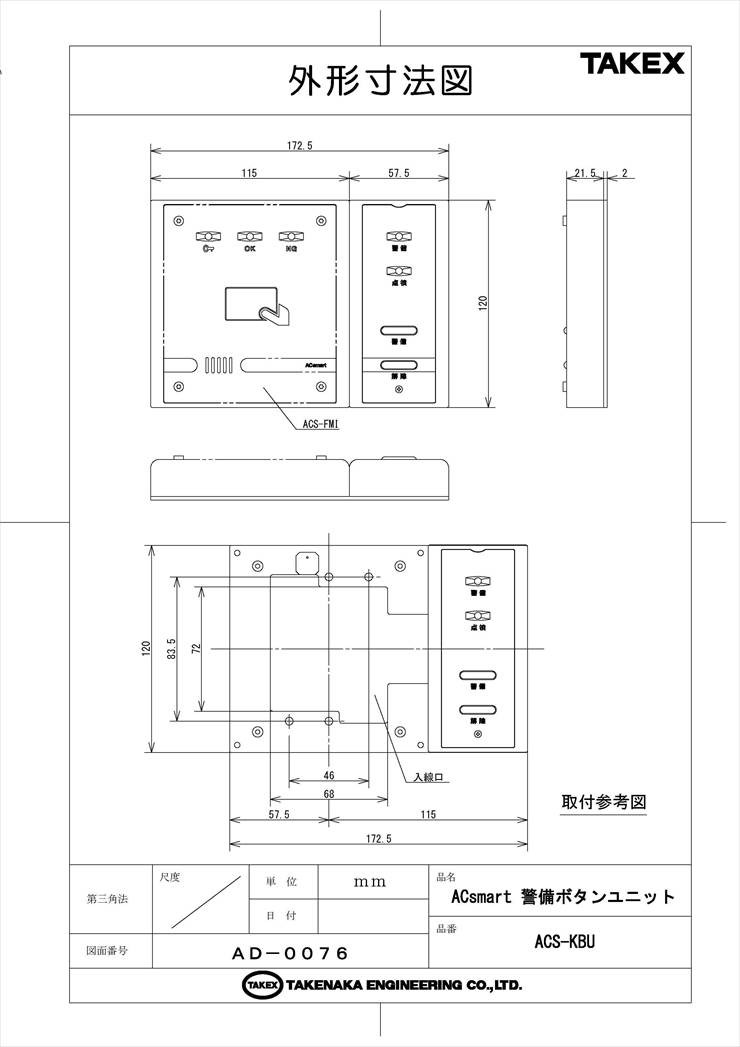

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

ACsmartシステム導入現場の最終退出口
入退室管理と機械警備を一つの操作盤で完結させたい場合
音声ガイダンスによる確実な警備操作が求められる環境
デザイン性を重視するオフィスエントランス

導入前に確認したいポイント

組み合わせるカードリーダが「ACS-FMI」であること
ACsmartコントローラのバージョン（V0302以降）
ACS-Clientソフトのバージョン（Ver.3.0.0.0以降）
屋内専用品のため、雨掛かりのない場所への設置

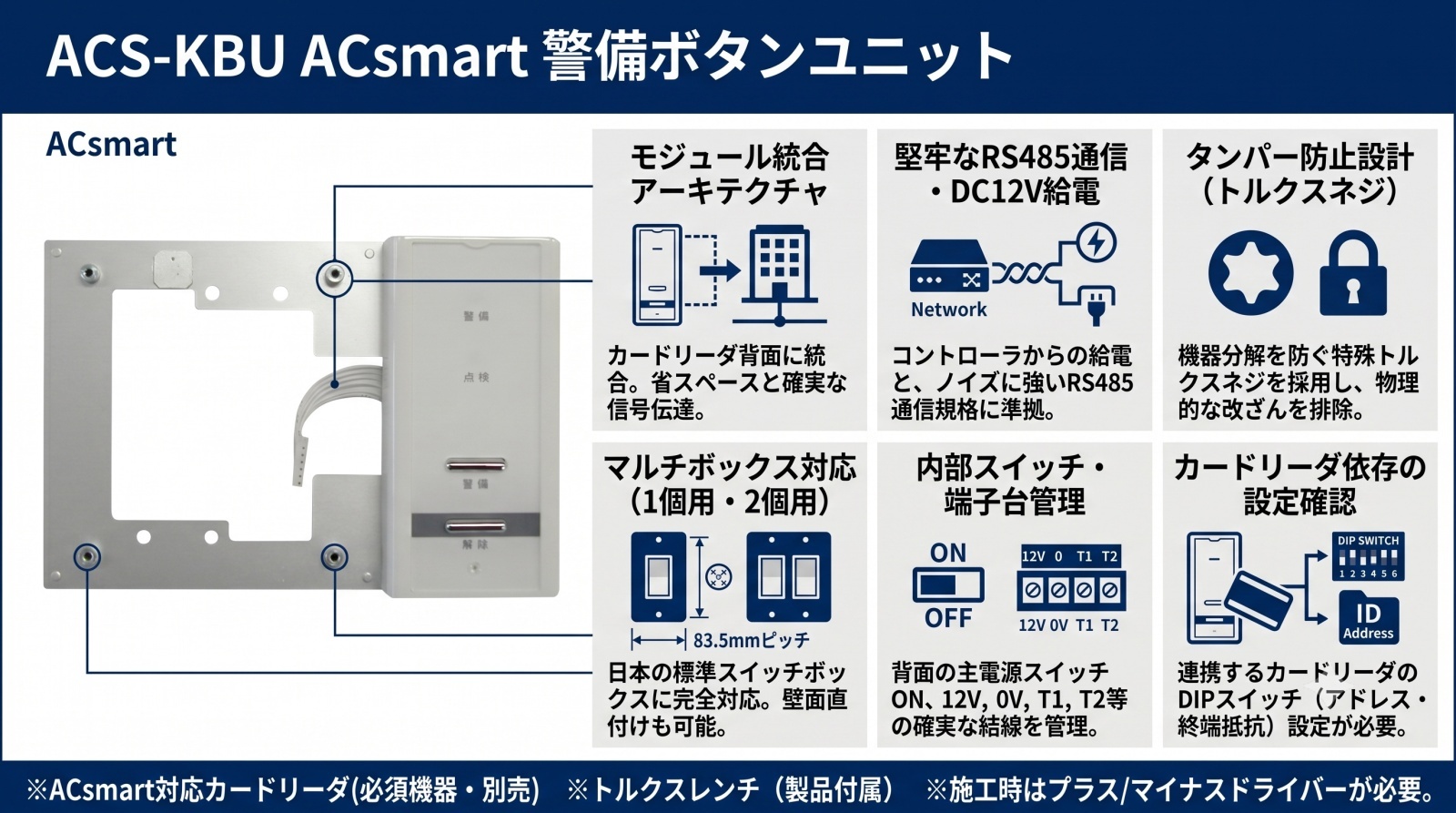

特長

入退室と警備の高度な連動運用

カードリーダ「ACS-FMI」と物理的・電気的に統合して使用することで、扉の解錠と警備の解除、あるいは最終退出時の警備セット操作をスムーズに連携させることができます。システムの利便性と高度なセキュリティを両立します。

操作ミスを低減する音声ガイダンス対応

ACS-FMIとの組み合わせにより、警備操作時の音声メッセージ内容を一新。現在の警備状況や操作手順をリアルタイムに音声で案内するため、警備のセット漏れや誤操作による発報トラブルを未然に防ぎます。

洗練されたプロダクトデザイン

定評のあるACsmartカードリーダシリーズと共通のデザインコンセプトを採用。ユニットを追加しても壁面の美観を損なわず、すっきりとしたスマートな設置を実現します。オフィスや商業施設の雰囲気にマッチするホワイト基調の外観です。

信頼性の高いRS485通信と電源供給

上位コントローラから供給されるDC12V電源と、ノイズに強いRS485シリアル通信を採用しています。長距離配線でも安定した動作が可能で、基板上の主電源スイッチや死活監視機能により、プロフェッショナルなセキュリティ運用を支えます。

物理セキュリティを意識した筐体設計

ユニットの固定には専用の「トルクスネジ（星型特殊ネジ）」を採用しています。一般的なドライバーでは取り外しが困難なため、第三者による悪意ある分解や改ざん、盗難を物理的に抑制します。

直感的なステータス表示LED

「警備（緑）」および「点検（赤）」の2色LEDを搭載。警備のセット状態だけでなく、センサーループの異常や警報動作時も視覚的に即座に判断できるよう、点灯・消滅・点滅の組み合わせで状態を報知します。

多様な施工環境への適応性

日本の標準的な1個用または2個用のスイッチボックスに適合する設計となっており、新築・既設を問わず柔軟な施工が可能です。壁面直付け用のビス穴も備えており、現場の状況に応じた確実な取付が可能です。

メンテナンス性に優れたコネクタ接続

カードリーダ本体との接続には専用の「コネクタ付コード」を使用。配線作業が簡略化されるだけでなく、メンテナンス時の分離も容易です。基板上の主電源スイッチにより、設置後の最終確認も確実に行えます。

    選定時に評価したい強み
    一貫性： ACsmartシリーズ純正品による完璧な互換性と安定性。
確実性： 音声ガイダンスとLED表示による二重の操作フィードバック。
防犯性： 特殊トルクスネジ採用による高い耐タンパー性能。
施工性： 標準スイッチボックス対応で、現場での取り付け工数を削減。



施工・設置ガイド

設置の際は、カードリーダ背面にユニットを固定し、上位コントローラからの5芯配線（12V, 0V, T1, T2, FG）を接続します。特に内部の「主電源スイッチ」をONにし忘れると動作しないため、筐体を閉じる前に必ず確認が必要です。

確認項目	この製品での考え方
対応カードリーダ	ACS-FMI 専用（ACS-FRには接続できません）
推奨電線	CPEV 0.65mm〜0.9mm（ツイストペア線推奨）
最大配線距離	RS485通信仕様に準じ、電圧降下11V以上を維持すること
使用工具	付属のトルクスレンチを必ず使用してネジ締めを行ってください

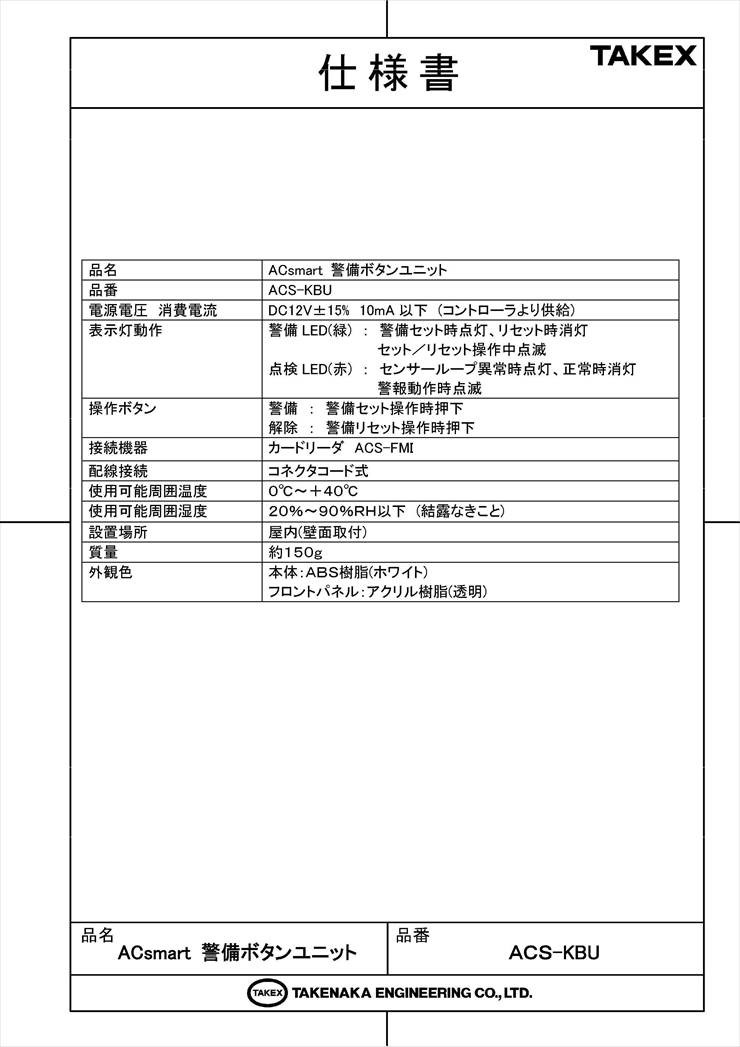

製品仕様

項目	内容
品番	ACS-KBU
品名	ACsmart 警備ボタンユニット
電源電圧・消費電流	DC12V±15% 10mA 以下（コントローラより供給）
表示灯（警備LED：緑）	警備セット時点灯、リセット時消灯、セット／リセット操作中点滅
表示灯（点検LED：赤）	センサーループ異常時点灯、正常時消灯、警報動作時点滅
操作ボタン	警備ボタン（セット操作時）、解除ボタン（リセット操作時）
接続可能機器	カードリーダ ACS-FMI
配線接続方式	コネクタコード式
使用可能周囲温度	0℃ 〜＋40℃
使用可能周囲湿度	20％〜 90％RH以下（結露なきこと）
設置場所	屋内(壁面取付)
質量	約150g
外観色	本体：樹脂(ホワイト) / フロントパネル：樹脂(透明)

FAQ

Q：このユニット単体で警備操作が可能ですか？ A：いいえ、本製品はカードリーダ「ACS-FMI」と組み合わせて使用する専用ユニットです。単体での動作はできません。

Q：既存のカードリーダ ACS-FR と組み合わせて使えますか？ A：いいえ、ACS-FRとの組み合わせはできません。必ずACS-FMIをご使用ください。

Q：取り付けに必要な特殊な工具はありますか？ A：筐体の固定にトルクスネジを使用していますが、専用のトルクスレンチが製品に付属しています。

Q：電源は別途用意する必要がありますか？ A：いいえ、上位のACsmartコントローラから供給されるDC12Vで動作します。

Q：設置後にLEDが全く点灯しません。何を確認すべきですか？ A：ユニット基板背面にある「主電源スイッチ」がONになっているか、端子台にDC12Vが正しく供給されているかを確認してください。

Q：屋外の門扉付近に設置できますか？ A：本製品は屋内専用仕様です。直接雨がかかる場所や高湿度の環境には設置しないでください。

Q：警備LEDが点滅しているのはどのような状態ですか？ A：警備のセット操作、または解除操作の実行中であることを示しています。

Q：点検LED（赤）が点灯し続けています。 A：センサーループに異常（未警戒の窓が開いている等）がある場合に点灯します。セキュリティ状況を確認してください。

Q：RS485のアドレス設定はどこで行いますか？ A：組み合わせるカードリーダ側の内部DIPスイッチで設定を行います。本ユニットを取り付ける前に設定を済ませてください。

Q：ACS-Clientソフトの旧バージョンでも動作しますか？ A：警備ボタンユニットを使用する場合、ACS-ClientソフトはVer.3.0.0.0以降、コントローラはV0302以降である必要があります。
