テンキー付カードリーダ(ACsmart専用) [ACS-TMR]

テンキー付カードリーダ(ACsmart専用) [ACS-TMR]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ACsmart専用 マルチカードリーダ テンキー付 RS485通信

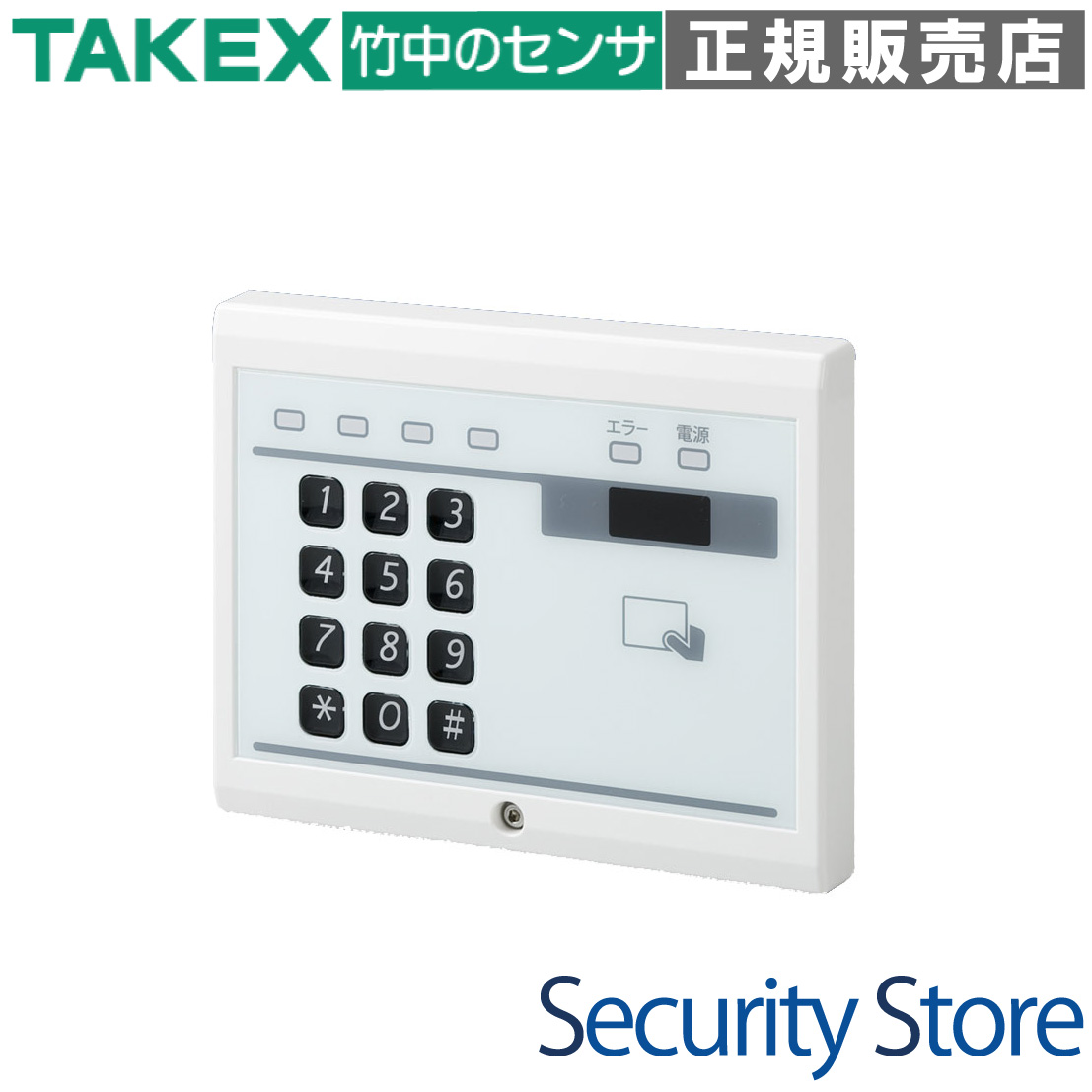

ACS-TMR テンキー付カードリーダ(ACsmart専用)

FeliCa、Mifare、I-CODEの3規格に対応した、入退室管理システム「ACsmart/ACsmart2」専用のマルチカードリーダです。テンキーによる暗証番号認証とカード認証を組み合わせた多要素認証が可能で、音声ガイドによる分かりやすい操作支援と、強固なセキュリティを両立しています。

  • 型番： ACS-TMR
  • 適合カード： FeliCa(IDm) / Mifare(UID) / I-CODE(UID)
  • 認証方式： カード、暗証番号、カード＋暗証番号
  • 対応システム： ACsmart / ACsmart2 専用
  • 通信方式： RS485（CPEVS φ0.9-2P 推奨）
  • 設置環境： 屋内・半屋外（直接雨のかからない場所）
ACS-TMR テンキー付カードリーダ

資料ダウンロード

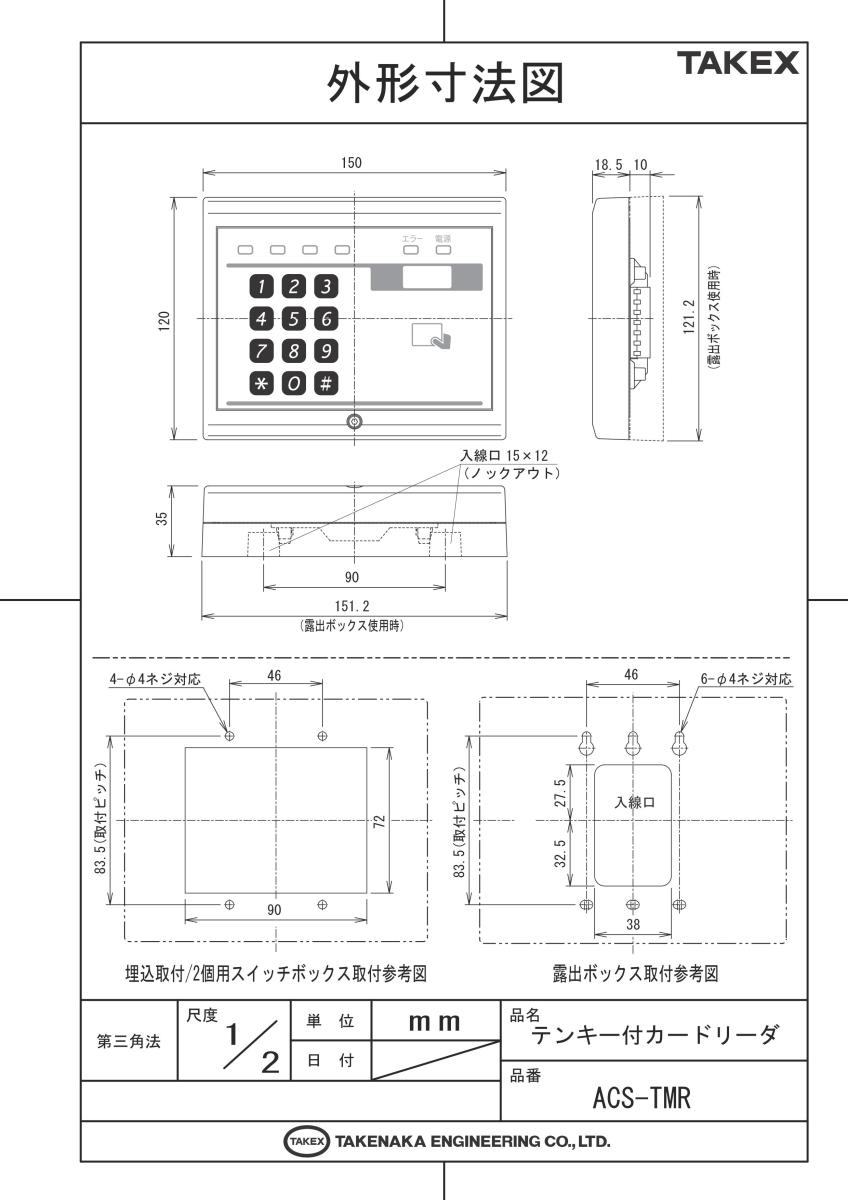

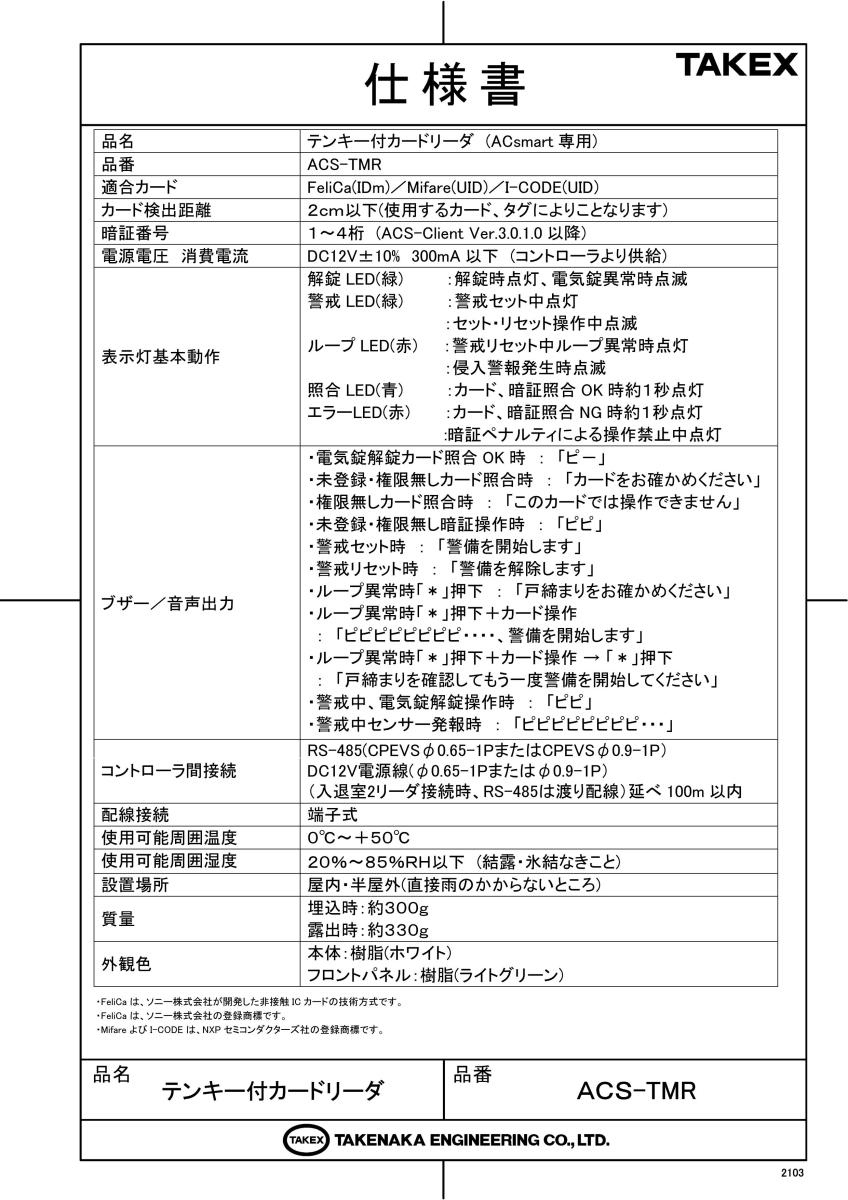

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • オフィスや工場の高度な入退室管理
  • カードと暗証番号を併用する多要素認証
  • 警備セット/リセットの一元管理が必要な現場
  • FeliCa/Mifareカードが混在する環境
  • 音声ガイダンスによる親切な操作案内

導入前に確認したいポイント

  • ACsmartコントローラが別途必要です
  • 直接雨の当たる場所には設置できません
  • スマートフォン（NFC）は照合NGの場合あり
  • 通信線はシールド付ツイストペア線が必須
  • 埋込/露出の設置パターンを事前に決定

特長

3規格のICカードにマルチ対応（FeliCa/Mifare/I-CODE）

主要な非接触ICカード規格であるFeliCa、Mifare、I-CODEのすべてに対応しています。各カードの固定読み取りモードだけでなく、3つの規格すべてを同時に読み取れる「3モードマルチ」を搭載しており、既存の社員証や交通系ICカードをそのまま活用した柔軟な運用が可能です。

多要素認証による高いセキュリティ性能

テンキーを搭載しており、「カードのみ」「暗証番号のみ」「カード＋暗証番号」の3パターンの照合方法を選択できます。高セキュリティエリアではカードと暗証番号の併用、一般エリアではカードのみといった、扉ごとのニーズに合わせた運用が1システム内で完結します。

警備セット/リセット機能との連動

入退室管理だけでなく、ローカルの警備システムとしての動作も可能です。テンキー操作とカード認証を併用することで、扉の解錠と同時に警備のセット・リセットを行えるため、運用の手間を大幅に削減し、セキュリティの掛け忘れを防止します。

状況を的確に伝える音声ガイダンス機能

「カードをお確かめください」「警備を開始します」といった、日本語音声によるガイダンス機能を搭載しています。LEDの点灯だけでなく音声で操作結果やエラー内容を通知するため、ユーザーの操作迷いを防ぎ、スムーズな運用をサポートします。

RS485通信による堅牢なデータ伝送

上位コントローラとの通信には、耐ノイズ性に優れたRS485方式を採用しています。長距離伝送が可能で、広大な敷地内でも安定した通信品質を維持。配線もリーダ間の渡り配線に対応しており、効率的な施工を可能にします。

洗練された薄型・2WAY設置デザイン

幅150mm×縦120mmのスタイリッシュなデザインを採用。埋込設置時は厚さわずか18.5mmと壁面に馴染みやすく、露出取付ボックスを使用した面付設置にも対応しています。現場の意匠や構造に合わせた最適な取り付けが選べます。

タンパースイッチによる物理破壊・離脱検知

本体背面にタンパースイッチを標準装備しています。壁面からの無理な取り外しや機器の破壊を検知すると、即座に上位コントローラへ通知。必要に応じて本体から威嚇音を鳴動させることも可能で、物理的な不正行為を強力に抑止します。

停止入力端子を活用した外部システム連動

本体に「停止入力端子」を装備。火災報知器の移報接点や外部セキュリティシステムの状態を入力することで、非常時に認証機能を強制停止させるなどの高度なシステム連動を実現します。BtoBの現場で求められる安全設計を容易に構築できます。

最大32扉の一元管理と拡張性

スタンドアロン運用から、LAN経由で最大32扉までの一元管理まで対応。管理ソフトウェアはコントローラに付属しており、ネットワークが繋がれば距離に関わらずシステムを構築できるため、将来的な扉の増設にも無駄なく対応可能です。

選定時に評価したい強み

  • 高い汎用性： FeliCa/Mifareの両方を使えるため、カード選定の自由度が極めて高い。
  • 施工性の良さ： RS485渡り配線と端子台方式により、現場での結線作業がスムーズ。
  • 運用支援： 音声ガイドにより、マニュアルを見なくても操作ミスを自己解決しやすい。
  • 一元管理： 警備システムとの連動により、操作盤を複数並べる必要がなく受付・通用口がスッキリする。

LED表示灯と音声出力の動作仕様

項目 / 状態 LED表示（インジケーター） 音声ガイダンス・ブザー
カード/暗証照合OK時 照合LED(青) 約1秒点灯 「ピー」
未登録カード照合時 エラーLED(赤) 約1秒点灯 「カードをお確かめください」
権限無しカード照合時 エラーLED(赤) 約1秒点灯 「このカードでは操作できません」
警戒セット時 警戒LED(緑) 点滅→点灯 「警備を開始します」
警戒リセット時 警戒LED(緑) 消灯 「警備を解除します」
侵入警報発生時 警戒LED(緑) 点滅 「ピピピピ....」（30秒間鳴動）
電気錠異常時 解錠LED(緑) 点滅 -

内部DIPスイッチ設定（主要項目）

※設定変更は必ず電源を切った状態で行ってください。

SW番号 機能 OFF設定 ON設定
SW1 入退室設定 入室側（デフォルト） 退室側
SW3-5 カード規格設定 (組合わせにより決定) 例：ON/OFF/ONで3モードマルチ
SW7 発報音設定 あり（デフォルト） なし

製品仕様

項目 内容
品名 / 品番 ACsmart テンキー付カードリーダ / ACS-TMR
適合カード FeliCa(IDm)／Mifare(UID)／I-CODE(UID)
カード検出距離 2cm以下（使用するカード、タグにより異なります）
暗証番号桁数 ACsmart時：1〜4桁 / ACsmart2時：1〜8桁
電源電圧 / 消費電流 DC12V±10% 300mA 以下（コントローラより供給）
通信方式 / 距離 RS485 / コントローラ間延べ 100m 以内
推奨配線材料 CPEVS φ0.9-2P（シールド付ツイストペア線）
配線接続方式 端子式
使用可能周囲温度 / 湿度 0℃〜＋50℃ / 20％〜85％RH以下（結露・氷結なきこと）
設置場所 屋内・半屋外（直接雨のかからないところ）
外形寸法（埋込時） 縦120mm × 横72mm × 奥行35mm（突出部 18.5mm）
外形寸法（露出時） 縦151.2mm × 横90mm × 奥行38mm
質量 埋込時：約300g / 露出時：約330g
外観色 本体：ホワイト（樹脂） / フロントパネル：ライトグリーン

FAQ

Q：FeliCaとMifareのカードを混ぜて使うことはできますか？ A：はい、可能です。内部のDIPスイッチで「3モードマルチ」設定にすることで、FeliCa、Mifare、I-CODEのすべての規格を同時に読み取ることができます。
Q：スマートフォン（iPhoneやAndroid）をカードとして登録できますか？ A：NFC搭載端末は登録できる場合がありますが、端末の仕様（ランダムIDなど）により、登録できても照合時にNGとなる可能性があるため、原則として専用のICカードやタグの使用を推奨しています。
Q：屋外に設置しても大丈夫ですか？ A：直接雨のかからない「半屋外」であれば設置可能です。ただし、設置時には浸水を防ぐために、壁面とボックスの隙間へのコーキング処理や配線パテ処理が必須となります。
Q：カードを持たずに暗証番号だけで解錠することはできますか？ A：はい、可能です。設定により「カードのみ」「暗証番号のみ」「カード＋暗証番号」の3パターンを個別に、または混在させて運用できます。
Q：音声ガイドの音量を調整したり、消したりすることはできますか？ A：音声の「あり・なし」は設定スイッチで切り替え可能です。特定の警告音などを消す設定も可能です。
Q：1つの扉の表（入室側）と裏（退室側）に2台設置できますか？ A：可能です。その場合は通信線を渡り配線（デイジーチェーン）で接続し、それぞれのリーダのDIPスイッチで「入室側」「退室側」を正しく設定してください。
Q：配線材料は何を使えばいいですか？ A：シールド付ツイストペア線の「CPEVS φ0.9-2P」を強く推奨します。一般的な電話線や平型ケーブルを使用すると、RS485通信にノイズが乗り、誤動作の原因となります。
Q：暗証番号を間違え続けた場合のロック機能はありますか？ A：はい、暗証ペナルティ機能があります。連続して間違えるとエラーLEDが点灯し、一定時間操作を受け付けない状態になります。
Q：火災報知器と連動して、火災時に解錠させることはできますか？ A：本機の「停止入力端子」に火報接点を入れることで、認証機能を停止させることができます。ただし、物理的な解錠（電気錠の開放）については上位コントローラ側の設定や配線で行ってください。
Q：ACsmart以外のシステムで使用できますか？ A：いいえ、本機は竹中エンジニアリング製のACsmartおよびACsmart2システム専用のリーダです。他社製のコントローラには接続できません。
