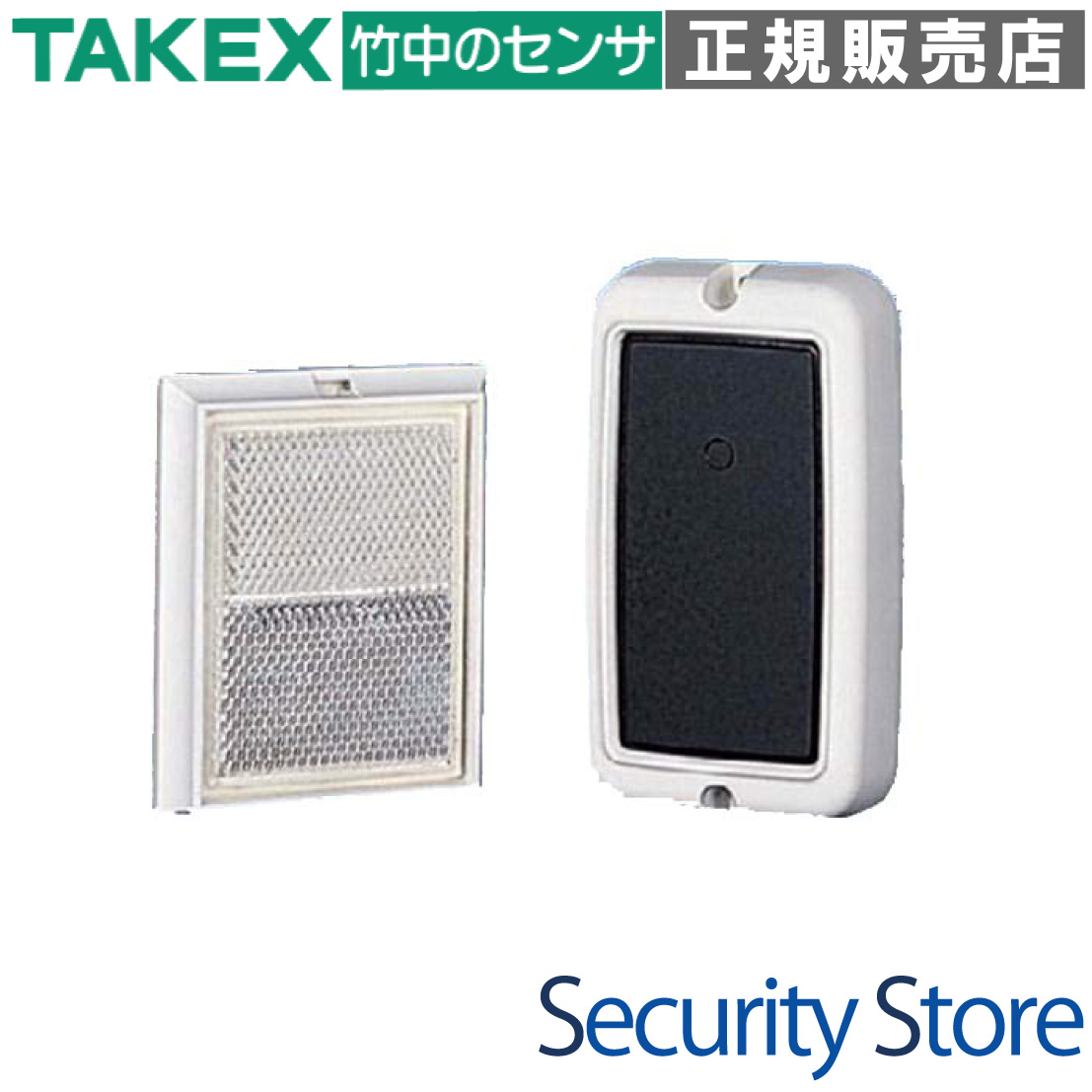

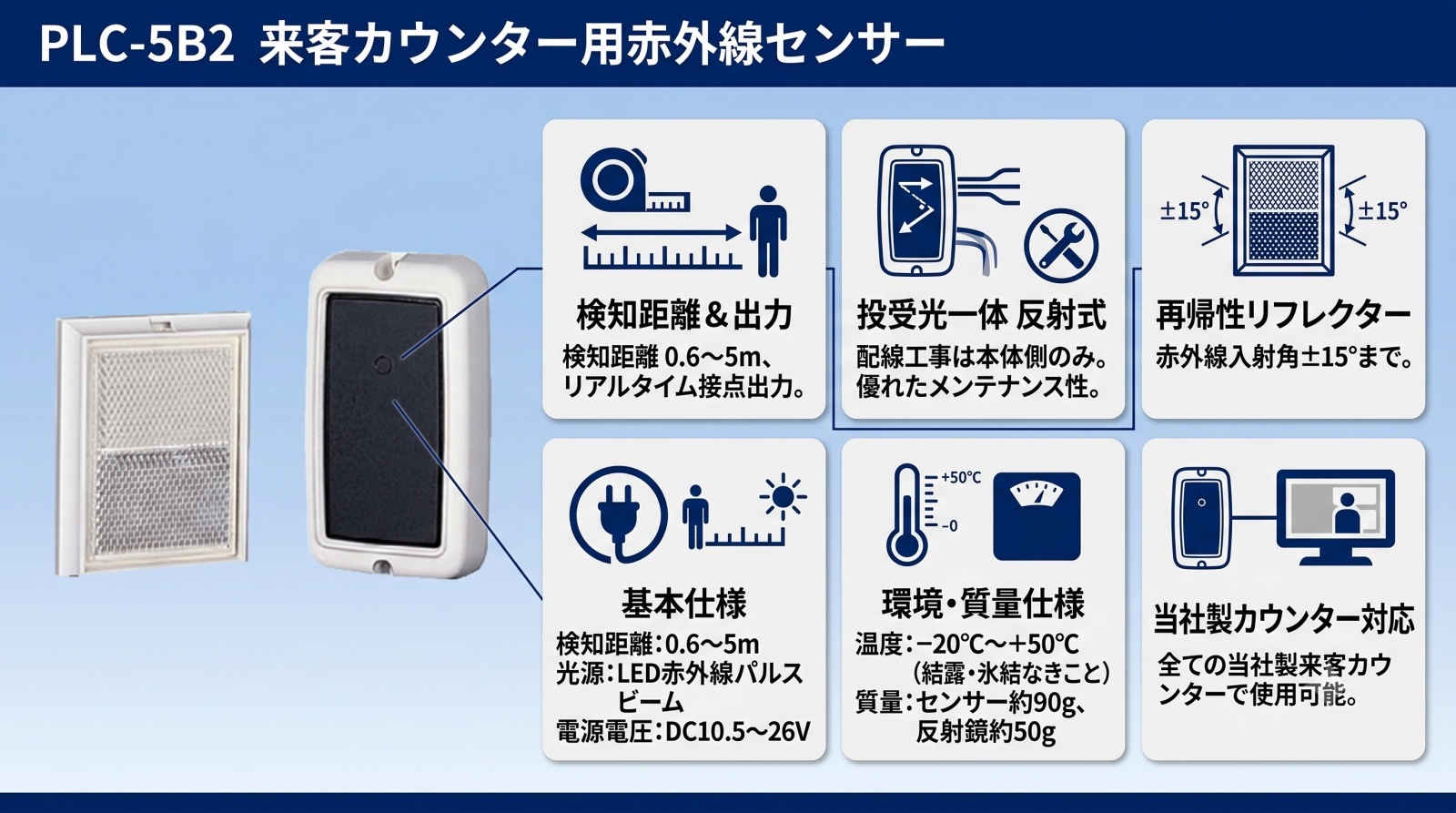

来客カウンター用赤外線センサー PLC-5B2

PLC-5B2は、高精度な来客数カウントを実現するために設計された、屋内専用の反射型赤外線センサーです。投光部と受光部を一体化することで施工性を劇的に向上させ、5mまでの広い検知距離に対応します。

型番： PLC-5B2
製品名： 来客カウンター用赤外線センサー
方式： 反射型（投受光一体型・専用反射鏡使用）
主な用途： 店舗・オフィスの来客数カウント、入退室検知
設置場所： 屋内（壁面・柱）
電源電圧： DC10.5V〜26V（無極性）

資料ダウンロード

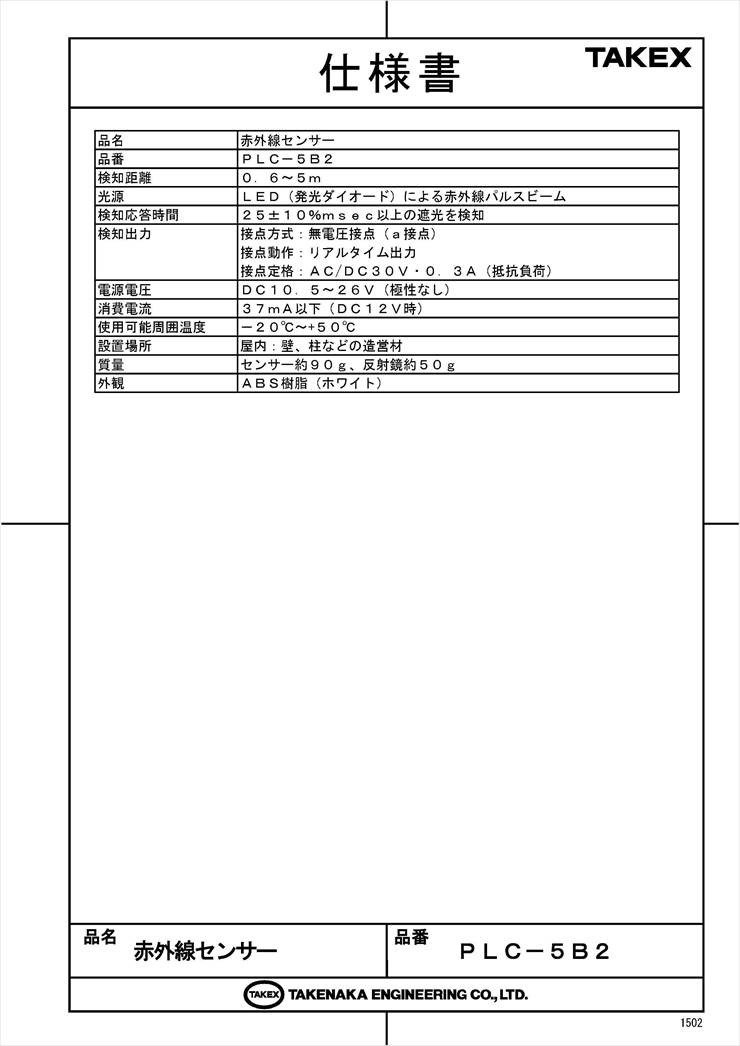

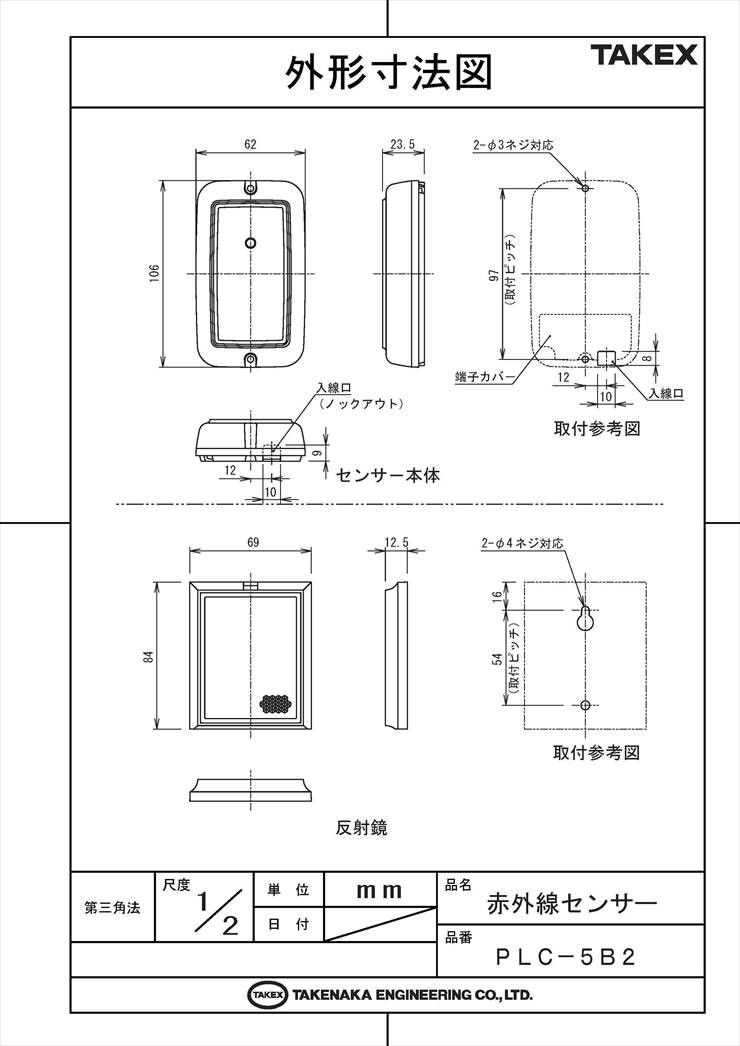

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

小売店・ドラッグストアの来客数把握
ショールーム・イベント会場の動線分析
オフィス・公共施設の利用人数計測
既存の竹中エンジニアリング製来客カウンターとの連携

導入前に確認したいポイント

屋内専用です（防水構造ではありません）
反射鏡までの距離を0.6m〜5mの範囲で設置可能か
設置高さが床面から1.0m〜1.4mの範囲か
直射日光や強力な外乱光が直接当たる環境ではないか

特長

投光・受光部を一体化した反射式アーキテクチャ

本機は投光部と受光部を同一の筐体に収めた反射型センサーです。対向する壁面には電源不要の反射鏡を設置するだけで動作するため、両側への配線工事が不要となり、施工工数とコストを劇的に削減します。メンテナンスも本体側のみで完結するため効率的です。

外乱光に強い赤外線パルスビームテクノロジー

発光ダイオード（LED）による赤外線パルスビーム方式を採用しています。特定の周波数で投光することで、自然光や照明器具からの光ノイズとセンサー光を電気的に識別し、周囲の明るさの変化に対する高い耐性を実現しています。

早歩きも確実に捉える25msの検知応答

検知対象がビームを遮断してから25±10%msecで検知するよう最適化されています。これは虫などの小さな飛遊物による誤作動を防ぎつつ、早歩きで通過する人間を確実にカウントするための絶妙なパラメータ設定です。

施工ミスを排除する「無調整・固定化」設計思想

本体に感度調整ボリュームやDIPスイッチを一切設けていません。これは現場での設定ミス（ヒューマンエラー）を完全に排除するための堅牢な設計です。距離や光量の変動は内部アンプが自動で最適化するため、施工者は光軸調整に専念できます。

設置の自由度を高める30°の受光マージン

再帰性のリフレクター（反射鏡）を使用しており、赤外線の入射角は30°(±15°)まで許容されます。多少の角度ズレがあっても安定して受光できるため、施工時の調整がしやすく、設置後の長期運用も安心です。

極性を問わない無極性電源回路

DC10.5V〜26Vの幅広い電源電圧に対応し、かつ無極性設計を採用しています。プラス・マイナスの配線間違いによる機器の焼損リスクを排除しており、現場での接続作業を安全かつスピーディーに行えます。

動作状態が一目でわかるLEDインジケーター

本体に動作表示灯（赤色LED）を搭載。受光レベルが正常な待機状態では「消灯」、遮光検知時には「点灯」します。常時点灯している場合は光軸のズレや遮蔽物の存在を示すため、トラブルシューティングの際も迅速な判断が可能です。

    選定時に評価したい強み
    施工性の高さ： 片側配線のみで完了するため、配線コストを大幅カット。
信頼の検知精度： パルスビームと最適化された応答時間で誤カウントを抑制。
メンテナンスフリー： 自動ゲインコントロールにより、調整不要で長期安定稼働。
フェイルセーフ設計： 電源無極性やLEDフィードバックによる現場重視の設計。



施工・設置ガイド

正確なカウントを行うためには、適切な設置高さと光軸の調整が不可欠です。

確認項目	この製品での考え方
推奨設置高さ	床上1.0m〜1.4m（大人の胴体や子供の頭部を確実に捉える高さ）
設置距離	0.6m以上、5.0m以下（近すぎるとパララックスにより受光不可）
光軸調整のコツ	LEDが消灯する「エッジ」を4箇所確認し、その真の中心に反射鏡を固定します。
配線ケーブル	Φ0.65以上の電線を使用。DC12V供給時、単独で300mまで伝送可能です。

トラブルシューティング

現象	原因	処置
通っても検知しない	電源電圧不足、または断線	端子電圧を確認し、DC10.5V以上を確保する。
LEDが常時点灯	光軸のズレ、反射鏡の汚れ	光軸を再調整し、反射鏡を柔らかい布で清掃する。
誰もいないのに検知	環境内の動体、外乱光の直撃	揺れるカーテン等の撤去、またはセンサーの向きを変更する。

製品仕様

項目	内容
型番	PLC-5B2
検知方式	反射型（投受光一体型・専用反射鏡使用）
検知距離	0.6m 〜 5.0m
光源	LED（発光ダイオード）による赤外線パルスビーム
検知応答時間	25±10%msec以上の遮光を検知
検知出力	接点方式：無電圧接点（a接点）接点動作：リアルタイム出力接点定格：AC/DC30V・0.3A（抵抗負荷）
電源電圧	DC10.5 〜 26V（極性なし）
消費電流	37mA以下（DC12V時）
使用可能周囲温度	-20℃ 〜 +50℃（結露・氷結なきこと）
設置場所	屋内：壁、柱などの造営材
質量	センサー：約90g、反射鏡：約50g
外観	樹脂（ホワイト）
本体外形寸法	H106 × W62 × D23.5 mm
同梱付属品	反射鏡×1、反射鏡取付板×1、両面粘着シート×2、センサー用取付ネジ(3×16)×2、反射鏡用取付ネジ(4×16)×2

FAQ

Q：屋外で使用することはできますか？ A：いいえ、本製品は屋内専用です。防水構造ではないため、雨の当たる場所や屋外での使用は避けてください。

Q：反射鏡側にも配線が必要ですか？ A：いいえ、不要です。投受光一体型のため、配線はセンサー本体側のみで完結します。

Q：感度を調整するボリュームはどこにありますか？ A：本製品には手動の感度ボリュームはありません。内部回路が自動で最適なゲインを調整します。

Q：動作表示灯（赤色LED）が消えているのは正常ですか？ A：はい、正常です。光軸が反射鏡と一致している待機状態ではLEDは消灯します。遮光されると点灯します。

Q：子供も正確にカウントできますか？ A：設置高さを1.0m〜1.2m程度に設定することで、お子様も確実に検知しやすくなります。

Q：電源のプラスとマイナスを逆に接続しても大丈夫ですか？ A：はい、無極性設計のため問題ありません。

Q：検知距離が0.6m未満でも使えますか？ A：0.6m未満では、レンズの視差（パララックス）により正常に受光できない可能性があるため、推奨されません。

Q：センサーが汚れた場合、アルコールで拭いてもいいですか？ A：アルコールやシンナーは樹脂を傷める恐れがあります。柔らかい布に水を含ませて軽く拭いてください。

Q：電源を入れてもLEDが全く反応しません。 A：電圧降下により動作電圧（10.5V以上）を確保できていない可能性があります。テスターで端子電圧を確認してください。

Q：カウンターが二重にカウントしてしまいます。 A：センサーの設置位置が低すぎると、歩行時の手の振りを個別に検知することがあります。高さを1.2m程度に上げてください。
