来客カウンター 据置型 壁掛型 4ゲート [CNT-4S]

来客カウンター 据置型 壁掛型 4ゲート [CNT-4S]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） 来客カウンター 4ゲート対応 不揮発性メモリー 屋内用

CNT-4S 来客カウンター 据置型 壁掛型 4ゲート

最大4つのゲートを同時に管理できる、プロフェッショナル仕様の来客カウンターです。赤外線センサー等との連動により、銀行、店舗、公共施設などの入退場者数を自動集計。1/2カウントモードを搭載し、往復による重複カウントを防いだ正確な実客数の把握を可能にします。

  • 型番： CNT-4S
  • 製品名： 来客カウンター 据置型 壁掛型 4ゲート
  • 方式 / カテゴリ： 4CH無電圧接点入力式 / 通過集計装置
  • 主な用途： 店舗・施設等の動線解析、マーケティング戦略、入場制限管理
  • 設置場所： 屋内（据置・壁掛対応）
  • 電源： AC100V（センサー用DC12V電源出力内蔵）

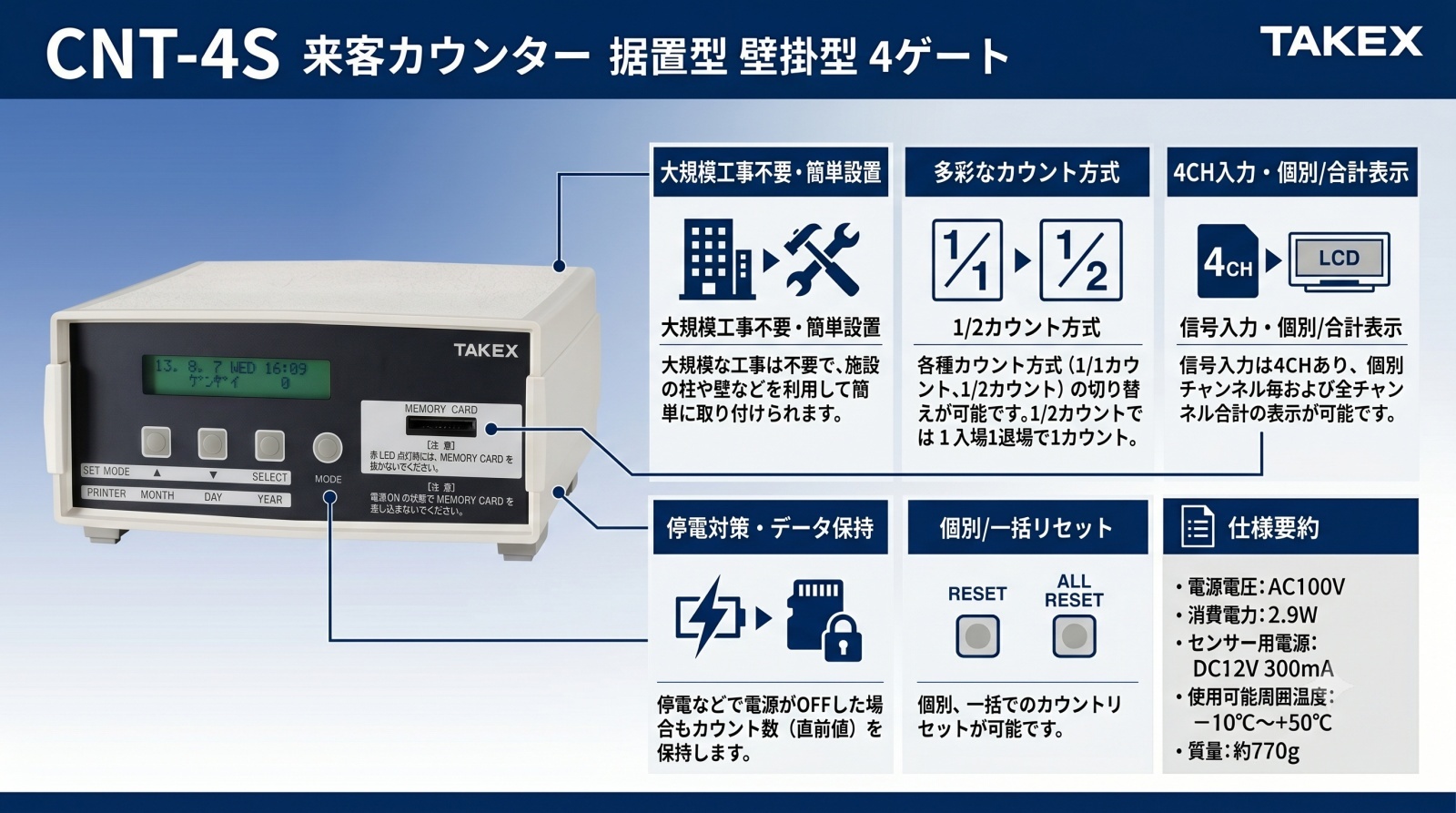

CNT-4S 来客カウンターの製品画像

資料ダウンロード

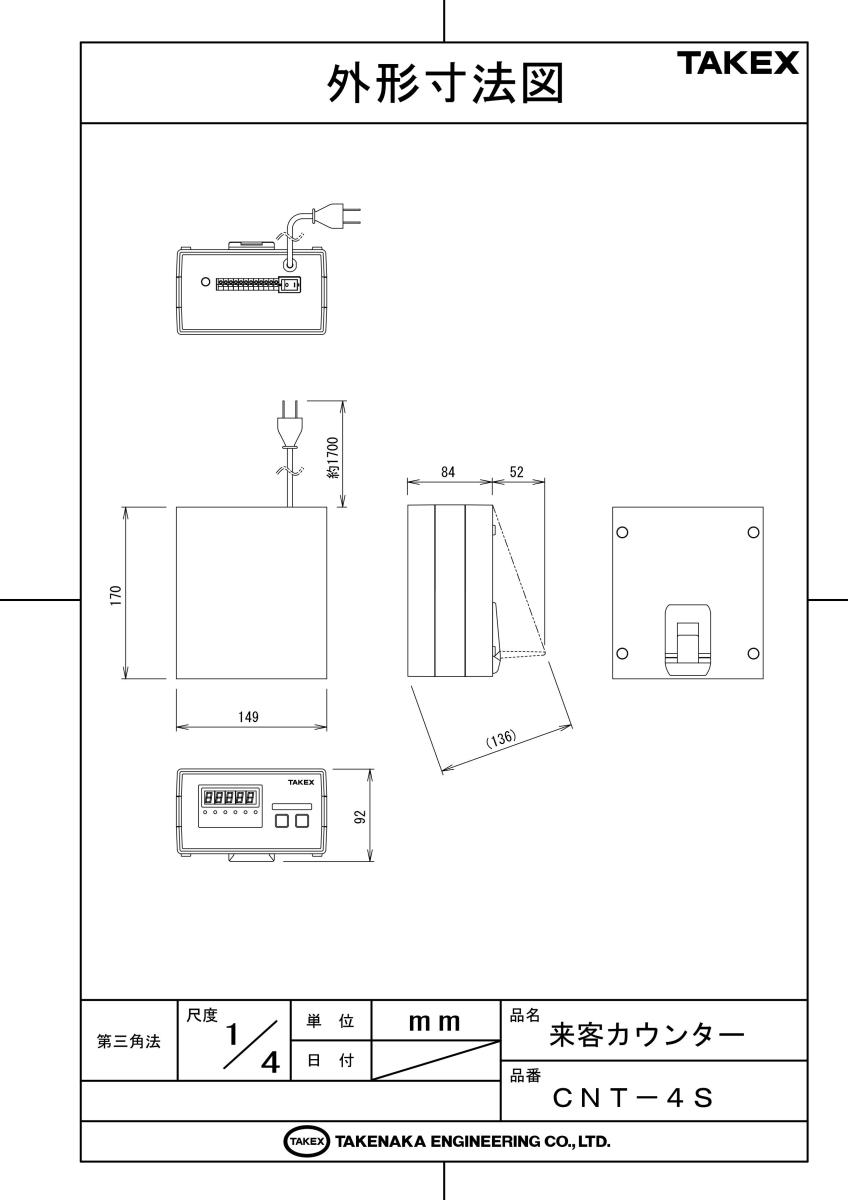

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 商業施設、デパートの入店客数計測
  • 銀行、官公庁、図書館の利用状況把握
  • 劇場、イベント会場の入場者数管理
  • 複数ゲートを持つ広範囲なエリアの集計

導入前に確認したいポイント

  • AC100V電源のコンセントが確保できるか
  • 接続するセンサーの総消費電流（合計300mA以内）
  • 設置場所が屋内（-10℃〜+50℃）であるか
  • センサーまでの配線距離と適合電線径の確認

特長

センサー用DC12V電源を本体に内蔵

本体内にDC12V 300mAのセンサー供給用電源を内蔵しています。接続する赤外線センサーやマットスイッチに対して個別のACアダプターを用意する必要がなく、本機から直接給電が可能です。これにより、制御部周りの配線が極めてシンプルになり、施工工数の削減と省スペース化を実現します。

実客数を正確に導き出す「1/2カウントモード」

通過者の動線に合わせて「1/1カウント」と「1/2カウント」を自由に切り替え可能です。1/2カウントモードでは、1人の顧客が「入る」ときと「出る」ときの計2回の遮光信号を1カウントとして処理します。これにより、方向判別機能のない標準的なセンサーを使用した場合でも、純粋な来店者数を算出できます。

最大4ゲートの個別・合計カウント表示

入力信号は4チャンネル装備。各ゲートごとの個別カウント数だけでなく、全ゲートを合算した「TOTAL表示」が可能です。複数の入口を持つ店舗でも、1台のCNT-4Sで施設全体の来客総数を一括管理できます。

停電時も安心の不揮発性メモリー保持機能

不揮発性メモリーを搭載しているため、万が一の停電や主電源OFF時でも直前のカウント値を確実に保持します。復電と同時にカウントを再開できるため、商業施設における長期的なデータ収集において欠測リスクを最小限に抑えます。

視認性に優れた5桁LEDと多機能ステータス表示

5桁（最大99999）の視認性に優れた緑色7セグメントLEDを採用。さらに、各チャンネルの入力状態を示す2色LEDを搭載しており、待機時は緑、センサー検知時は赤に変化するため、現場での動作確認やトラブルシューティングが容易に行えます。

シークレットカウント（無表示モード）の搭載

店舗の営業中など、顧客にカウント数を見せたくない場合には「無表示モード」が利用可能です。パネルの表示を完全に消灯させた状態でも、内部では正確にカウントを継続。管理者のみが確認したい時だけ表示をオンにできる運用重視の設計です。

ワンタッチ式端子台によるスピーディーな結線

ビス留め作業が不要なワンタッチ式のプッシュボタン端子台を採用しています。被覆を剥いた電線を差し込むだけで確実にロックされるため、多チャンネルの配線作業も短時間で完了します。メンテナンス時の取り外しもスムーズです。

選定時に評価したい強み

  • 高密度管理： 1台で最大4箇所のゲートをカバーし、集中的にデータ管理が可能。
  • 柔軟な設置： 据置用のチルドスタンドを内蔵し、壁掛設置にも標準対応。
  • 運用安定性： 不揮発性メモリーとノイズ耐性に優れたプロ仕様の内部基板。
  • メンテナンス性： LEDの挙動で配線ミスやセンサー故障を瞬時に特定できる診断性能。

施工・設置ガイド

CNT-4Sの設置および配線時には、以下のガイドラインを遵守してください。

確認項目 この製品での考え方
設置高さ センサーの設置高さは床上80cm〜100cmを推奨。ベビーカーや手荷物の誤検知を低減します。
電源配線 AC100Vプラグをコンセントに接続。センサー用電源は12V/0V端子から供給。
配線極性 0V端子が信号共通（コモン）となります。3芯式センサーの場合は結線図を確認してください。
環境条件 屋内専用です。直射日光や強い外乱光がセンサーに入らないよう配置を調整してください。

ゲート別動作表示LEDの挙動

表示モード 待機時（緑色） 入力時（赤色） カウント表示部の内容
TOTAL表示 全CH点灯 該当CHのみ赤点灯 4ゲートの合計カウント
個別CH表示 選択CHのみ点灯 該当CHのみ赤点灯 選択CHのカウント
無表示モード 全CH消灯 該当CHのみ赤点灯 完全に消灯

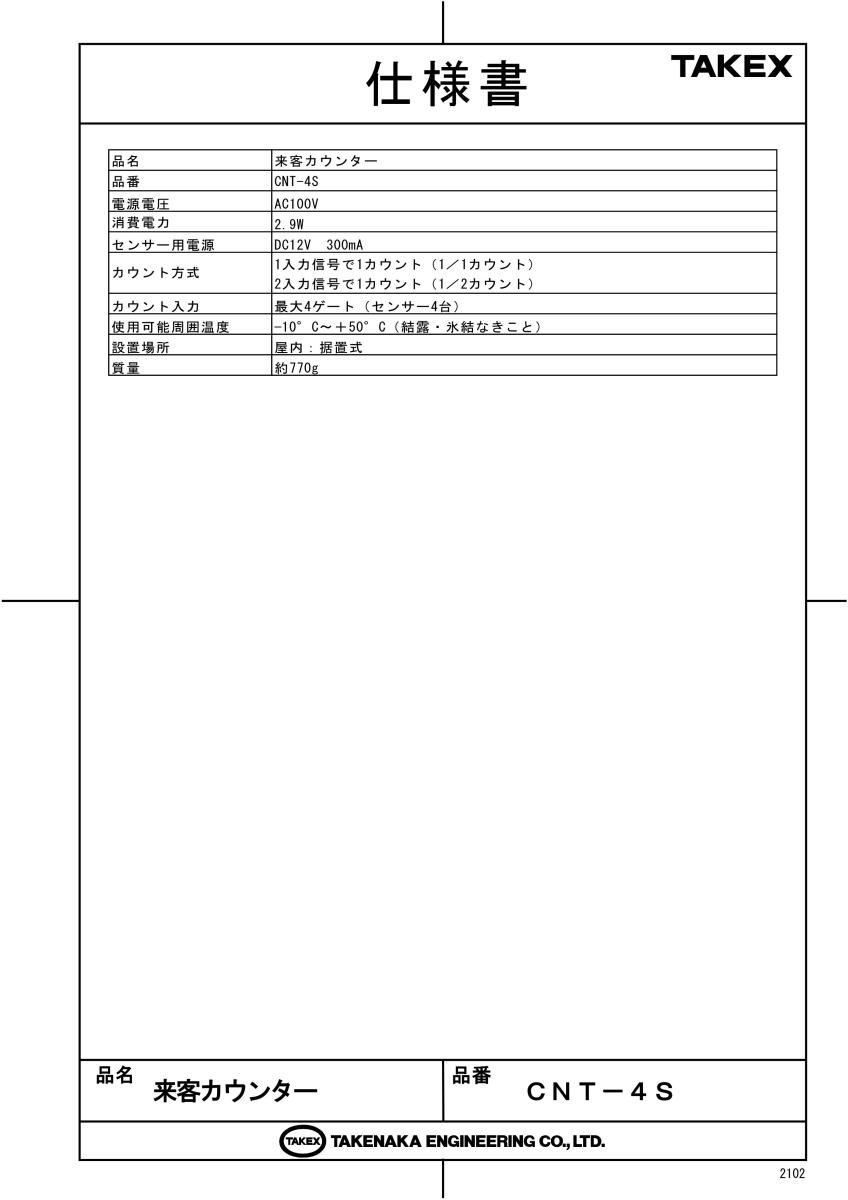

製品仕様

項目 内容
品名 来客カウンター
品番 CNT-4S
電源電圧 AC100V ±10% (50/60Hz)
消費電力 2.9W
センサー用供給電源 DC12V 300mA (4チャンネル合計)
カウント方式 1/1カウント または 1/2カウント (切替式)
カウント入力 最大4ゲート (無電圧接点入力 NC/NO対応)
カウント表示 5桁 7セグメント緑色LED (最大 99999)
表示モード 個別表示、TOTAL表示、無表示 (切替式)
動作表示灯 2色LED (緑：待機/表示中、赤：検知時)
配線接続方式 ワンタッチ式端子台 (ピッチ5mm)
使用可能周囲温度 -10°C 〜 +50°C (結露なきこと)
設置場所 屋内：据置式 または 壁掛式
外形寸法 W170 × H149 × D34 mm
質量 約770g
外観材質 ABS樹脂 (アイボリー)

FAQ

Q：停電した時にカウントしていた数字は消えてしまいますか？ A：いいえ、不揮発性メモリーを搭載しているため、停電しても直前のカウント値は保持されます。
Q：1/2カウントモードとはどのような機能ですか？ A：センサーへの2回の入力を「1カウント」として計算する機能です。1つの入口で「入る」「出る」の両方を検知する場合、実客数を出すために利用されます。
Q：センサー用の電源を別途用意する必要はありますか？ A：本機からDC12V（最大300mA）を出力できますので、消費電流が範囲内であれば別途電源を用意する必要はありません。
Q：特定の1つのチャンネルだけリセットすることは可能ですか？ A：はい、表示切替ボタンでリセットしたいチャンネルを選択してからリセット操作を行うことで、個別リセットが可能です。
Q：屋外で使用することはできますか？ A：本機は屋内専用仕様です。屋外や湿気の多い場所、水がかかる場所での使用は避けてください。
Q：接続できるセンサーの端子形式は？ A：無電圧接点入力（NC：ノーマルクローズ、またはNO：ノーマルオープン）に対応しています。
Q：カウントが表示されなくなりました。故障でしょうか？ A：表示モードが「無表示」になっていないか確認してください。DISPLAYボタンを押すことで表示を戻せます。
Q：センサーの消費電流が合計で400mAあるのですが接続できますか？ A：本体の供給能力は最大300mAですので、そのままでは使用できません。別途センサー用の外部電源をご使用ください。
Q：壁に掛けて使いたいのですが、ブラケットは必要ですか？ A：本体背面に壁掛用の穴がありますので、市販のネジ等でそのまま壁面へ取り付けることが可能です。
Q：1/2カウントで端数（1回だけの入力）が出た場合はどうなりますか？ A：内部処理で端数は切り捨てられ、次に入力があった際にカウントが加算されます。
