CLASSIC ゲート型金属探知器 標準型 TAKEX 竹中エンジニアリング [CLASSIC]

CLASSIC ゲート型金属探知器 標準型 TAKEX 竹中エンジニアリング [CLASSIC]

販売価格: 会員のみ販売

商品詳細

CEIA ゲート型金属探知器 円柱型 屋内用 高感度

ゲート型金属探知器 CLASSIC 標準型

省スペース設置が可能な円柱型デザインを採用した、高度な電磁波解析ベースのゲート型金属探知器です。国際的なセキュリティ基準を完全に満たしつつ、100段階の精細な感度調整機能により、刃物から銃器まで確実な検知を実現します。

  • 型番： CLASSIC
  • 製品名： ゲート型金属探知器 標準型
  • 検知方式： 完全デジタル処理・マイクロプロセッサ制御
  • 主な用途： 公共施設、空港、学校、イベント会場等のエントランス警備
  • 設置場所： 屋内
  • 電源： AC100V 50/60Hz（消費電力 20VA以下）

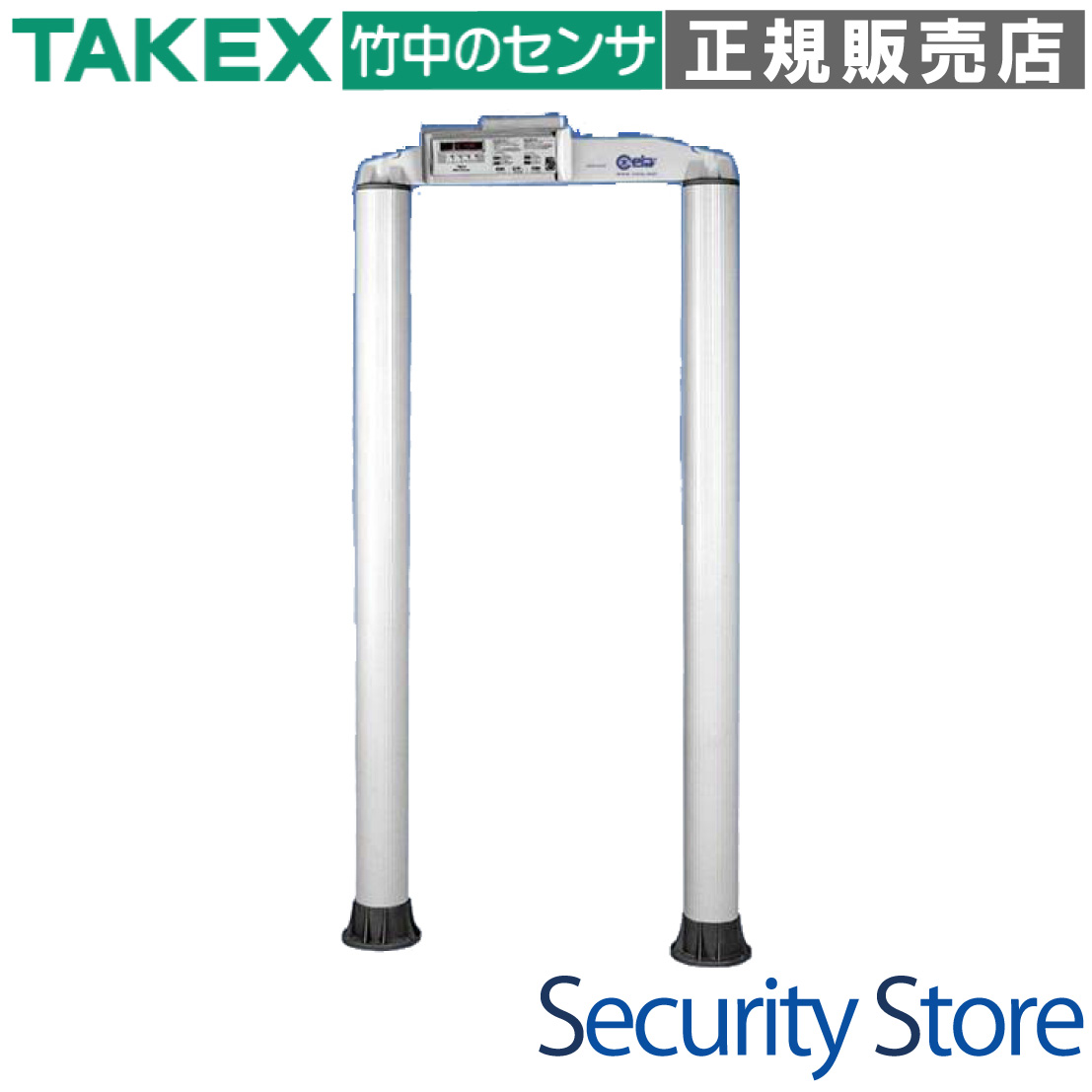

ゲート型金属探知器 CLASSIC 標準型 製品画像

資料ダウンロード

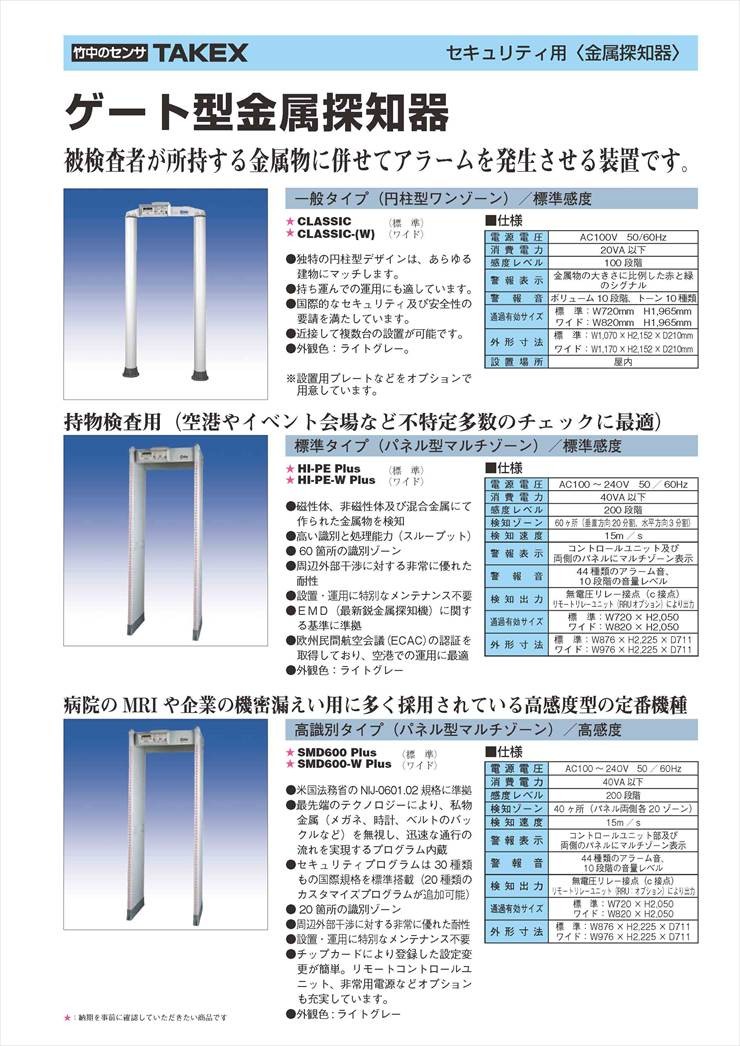

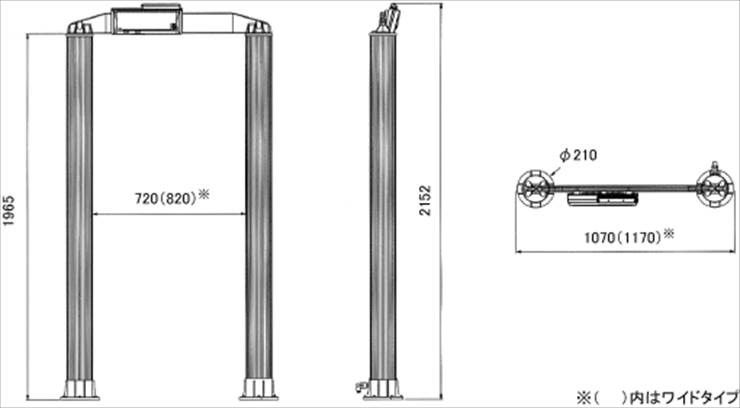

製品カタログ（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 厳格な持ち込み検査が必要な公共施設
  • 人の流れを止められないスタジアムや娯楽施設
  • デザイン性が重視される近代的なビルディング
  • 複数台を並列に設置する大規模エントランス

導入前に確認したいポイント

  • 設置面が床振動のない水平な場所であるか
  • 周囲70cm以内に自動ドア等の動く金属がないか
  • 電源系統に大型モーター等のノイズ源がないか
  • 通過有効幅（720mm）が運用条件に合うか

特長

省スペースかつ意匠性に優れた円柱型デザイン

従来のパネル型ゲートに比べ、設置面積を抑えた円柱型のアンテナコラムを採用しています。圧迫感が少なく、あらゆる建築デザインに自然にマッチするため、ホテルのロビーやオフィスのエントランスなど、外観を重視する現場に最適です。

100段階のデジタル感度調整機能

内蔵のマイクロプロセッサにより、検知レベルを0〜99の計100段階で精細に設定可能です。検知したい対象物（小型刃物、銃器、大型金属等）の大きさに応じ、環境に合わせた最適な閾値を容易にキャリブレーションできます。

双方向磁場プロファイリングによる均一検知

トランスミッタ（TX）とレシーバ（RX）の2本のコラム間で形成される磁場は、ゲート内空間を完全にカバーします。床面付近から頭部の高さまで、どの高さを通過しても均一な検知性能を発揮し、死角を作りません。

最大秒速15mの高速通行に対応

最大秒速15mという極めて速い通過物まで認識可能です。歩行者のスピードを制限することなくスムーズな検知が行えるため、ピーク時の混雑を緩和し、効率的な警備運用を支えます。また、機械的干渉に強く安定した動作を維持します。

ケーブル不要の複数台同期システム

複数台を横並びで設置する場合、従来必要だった同期用の有線ケーブルが不要です。適切な送信チャンネル（CH）を選択するだけで、各ユニットが互いのパルス発振タイミングを自動制御し、干渉による誤動作を防ぎます。

人体・磁気メディアへの高い安全性

本機が発する低出力の電磁波は、心臓ペースメーカーや生命維持装置の使用者、および妊婦の方にも無害であることが証明されています。また、磁気カードや磁気テープ、フロッピーディスク等のデータに影響を与えることもありません。

金属量に連動した直感的なシグナル表示

コントロールユニットには赤と緑のインジケーターを搭載。検知した金属物の大きさに比例してシグナルが点灯するため、警備担当者は視覚的に危険度を把握できます。アラーム音のトーンや音量も各10種類から選択可能です。

メンテナンスフリーの自己診断設計

定期的な点検や面倒な調整作業を最小限に抑えた親切設計です。システム起動時にはセルフテストを実行し、万一の故障時にはディスプレイにエラーメッセージを表示。コントロールユニットの交換も容易な構造となっています。

選定時に評価したい強み

  • 国際基準適合： FAA（米国連邦航空局）の3-GUN TESTなど厳格な基準をクリア。
  • 高ノイズ耐性： 周囲の環境ノイズをデジタル処理でキャンセルする高い安定性。
  • 柔軟な施工性： 最短5cmの間隔で複数台設置が可能（2台並設時）。
  • 精密制御： アナログボリュームを排した完全デジタルプログラミング方式。

施工・設置ガイド

本機は精密な電磁波測定機器であるため、物理的な設置環境が性能を大きく左右します。特に動く金属物や電気配線からのクリアランス確保が重要です。

確認項目 この製品での考え方
動く大きな金属物 エレベーターや自動ドア、金属カート等からは70cm以上の距離を確保してください。
電気配線・分電盤 電源ケーブルや電力線からは、アンテナを40cm以上離して設置することを推奨します。
床の固定 通行人の衝突による転倒を防ぐため、必ず床面へのアンカー固定（最低3箇所）を行ってください。
複数台並列設置 2台並べる場合は5cm以上、3台以上の場合は20cm以上の間隔を空けて設置してください。

コントロールユニットの表示と挙動

待機時のディスプレイ表示から、周囲の電磁ノイズ環境をリアルタイムで診断可能です。

表示内容 状態・意味
表示なし 正常。環境ノイズが極めて少なく最適な状態。
アスタリスク 1個 ( * ) 正常。許容範囲内の微小なノイズが存在。
アスタリスク 2個 ( ** ) 境界線。ノイズが強めのため、設置場所の微調整を推奨。
アスタリスク 3個以上 警告。周囲のノイズ過多により誤報の恐れあり。チャンネル変更等の対策が必要です。

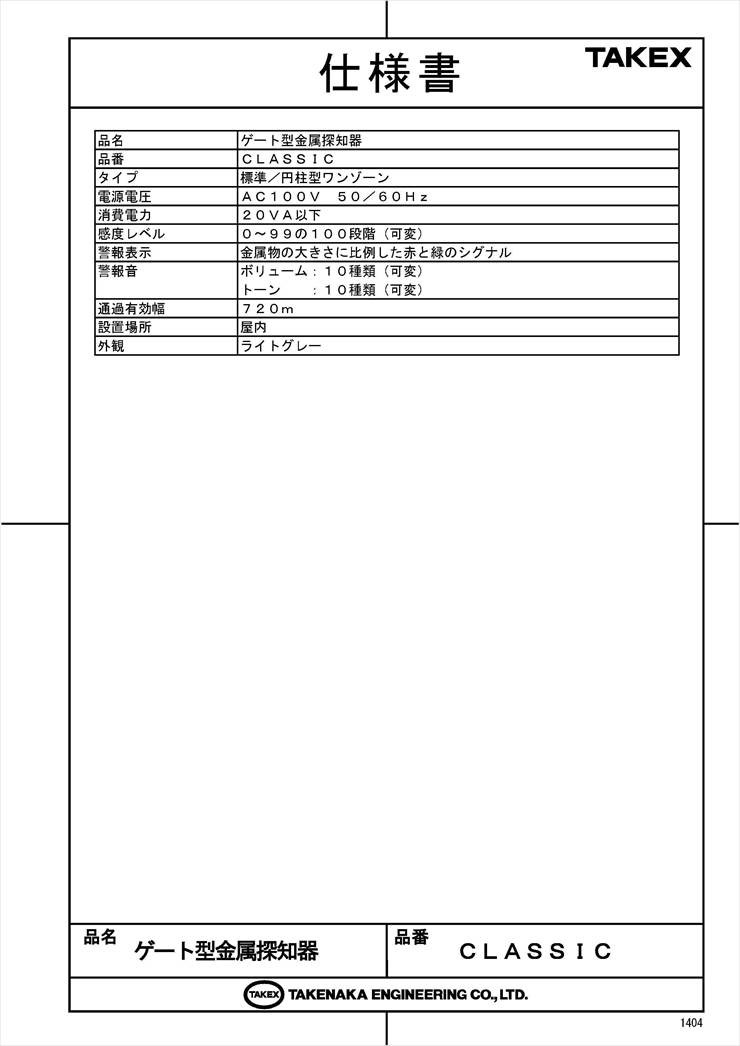

製品仕様

項目 内容
品番 CLASSIC
タイプ 標準（屋内用）
構造 円柱型ワンゾーン（2コラム・1クロスバー構成）
電源電圧 AC100V 50/60Hz
消費電力 20VA以下
感度レベル 0〜99の100段階（デジタル可変）
警報表示 金属物の大きさに比例した赤と緑のシグナル表示
警報音設定 ボリューム：10種類（可変）
トーン：10種類（可変）
通過有効幅 720mm
外形寸法 幅: 720mm × 高さ: 1965mm
重量 約30kg
動作環境温度 -15℃ 〜 +55℃
外観色 ライトグレー
安全基準 EN 61010-1 (1993), 低電圧指令 73/23/EEC 準拠

FAQ

Q：心臓ペースメーカーを使用している人が通過しても大丈夫ですか？ A：はい、本機が発する電磁波は極めて微弱であり、国際的な安全基準（EN 61010-1等）に適合しているため、ペースメーカー装着者や妊婦の方にも無害です。
Q：クレジットカードやスマートフォンなどの磁気データは壊れませんか？ A：はい、磁気カード、フロッピーディスク、磁気テープ等の磁気記録媒体に対して影響を与えない設計となっております。
Q：複数台を並べて設置する場合、互いに干渉しませんか？ A：コントロールユニットで異なるトランスミッションチャンネル（CH）を設定することで、ケーブルなしで同期が可能です。最短5cmの間隔で設置いただけます。
Q：検知感度はどのように調整すればよいですか？ A：コントロールユニットの「SE（感度）」コマンドで0〜99の範囲で設定します。現場で想定される最小の脅威物（テストサンプル）を用いて通過テストを行い、確実に鳴る最小値を設定してください。
Q：屋外での使用は可能ですか？ A：本製品（標準型）は屋内用です。雨が直接かかる場所や極端に湿度が高い場所には設置しないでください。
Q：鉄以外の金属（アルミやチタンなど）も検知できますか？ A：はい、磁性金属だけでなく非磁性金属も検知可能です。感度設定により、軽合金で作られた武器等も検知対象とすることができます。
Q：メンテナンスはどのくらいの頻度で必要ですか？ A：高度な自己診断機能を備えており、日常的な点検は不要です。定期的な動作確認テストを実施するだけで、長期間安定して運用いただけます。
Q：ディスプレイに「GATE」と表示されました。どうすればよいですか？ A：アンテナコラムとコントロールユニット間の接続が失われている可能性があります。配線ケーブルの脱落や断線がないか確認してください。
Q：検知した際、音だけでなく光で知らせることはできますか？ A：はい、金属物の大きさに応じてコントロールパネル上の赤と緑のシグナルが点灯します。また、音を消して（ボリューム0）視覚表示のみで運用することも可能です。
Q：設定内容を誤って変更されないための保護機能はありますか？ A：コントロールユニットは鍵付きの保護パネルで覆われており、関係者以外が設定操作を行えないようになっています。
