インテリジェント型パッシブセンサー スポット警戒型 TAKEX 竹中エンジニアリング [PA-IN-5605]

インテリジェント型パッシブセンサー スポット警戒型 TAKEX 竹中エンジニアリング [PA-IN-5605]

販売価格: 会員のみ販売

商品詳細

パッシブセンサー スポット警戒型 ツインミラー方式 屋内用

PA-IN-5605 インテリジェント型パッシブセンサー スポット警戒型

小動物による誤動作を軽減するツインミラー方式とファジィ処理を採用した、インテリジェント型のスポット警戒用パッシブセンサーです。独自の機構設計と高度なマイコン波形解析により、環境変化と侵入者を正確に識別し、高精度の防犯システム構築に貢献します。

  • 型番： PA-IN-5605
  • 製品名： インテリジェント型パッシブセンサー スポット警戒型
  • 検出方式： パッシブインフラレッド方式（ツインミラー＋ファジィ処理）
  • 主な用途： 局所的な侵入検知、小動物や気流による誤報が懸念される環境の監視
  • 設置場所： 屋内天井面（別売アタッチメントで壁面も可）
  • 電源・出力： DC9?30V（極性なし）、無電圧半導体接点出力

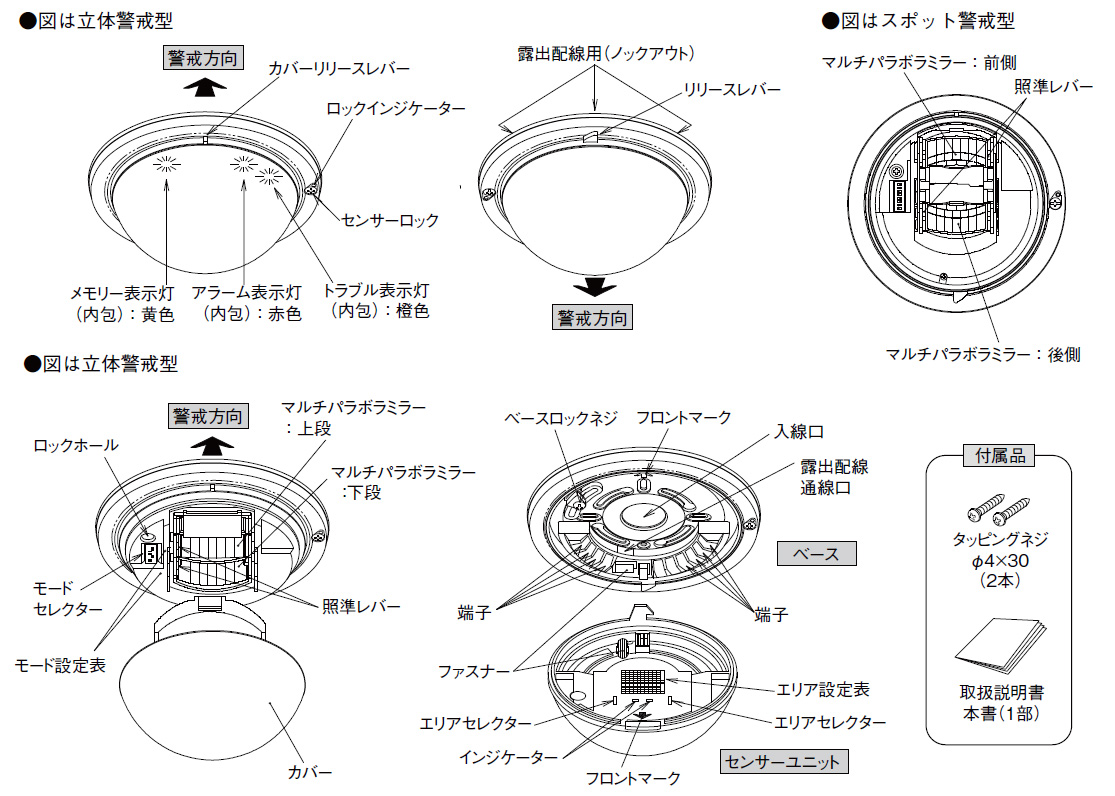

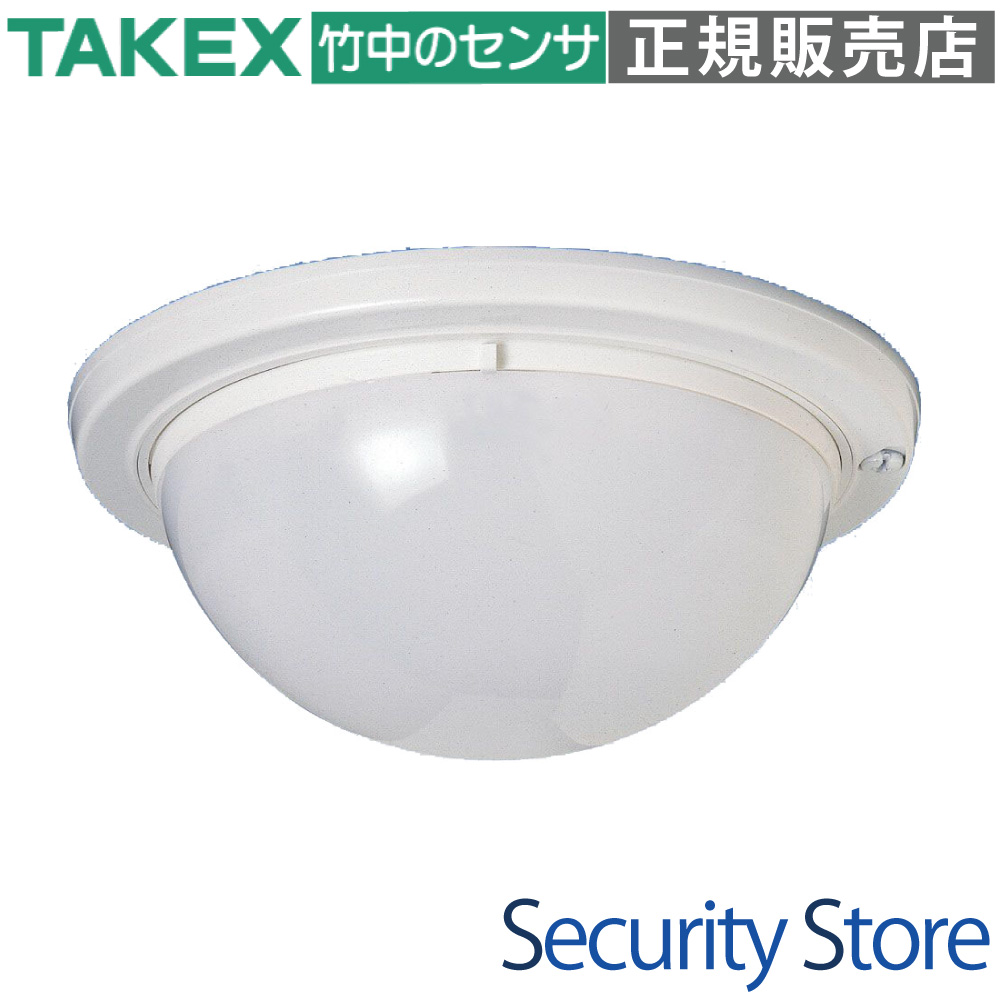

PA-IN-5605 インテリジェント型パッシブセンサー スポット警戒型の製品画像

資料ダウンロード

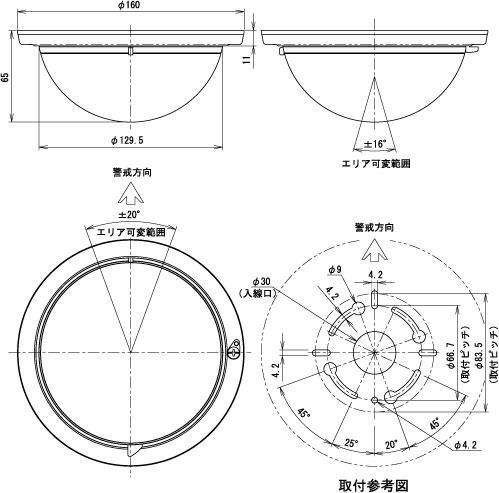

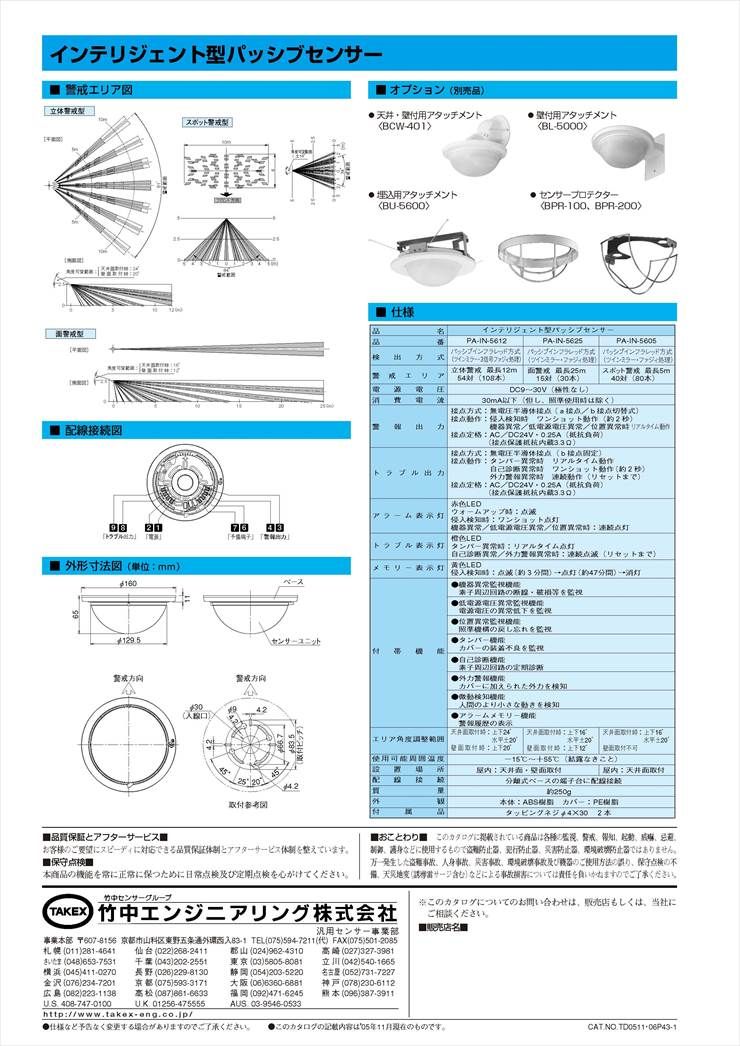

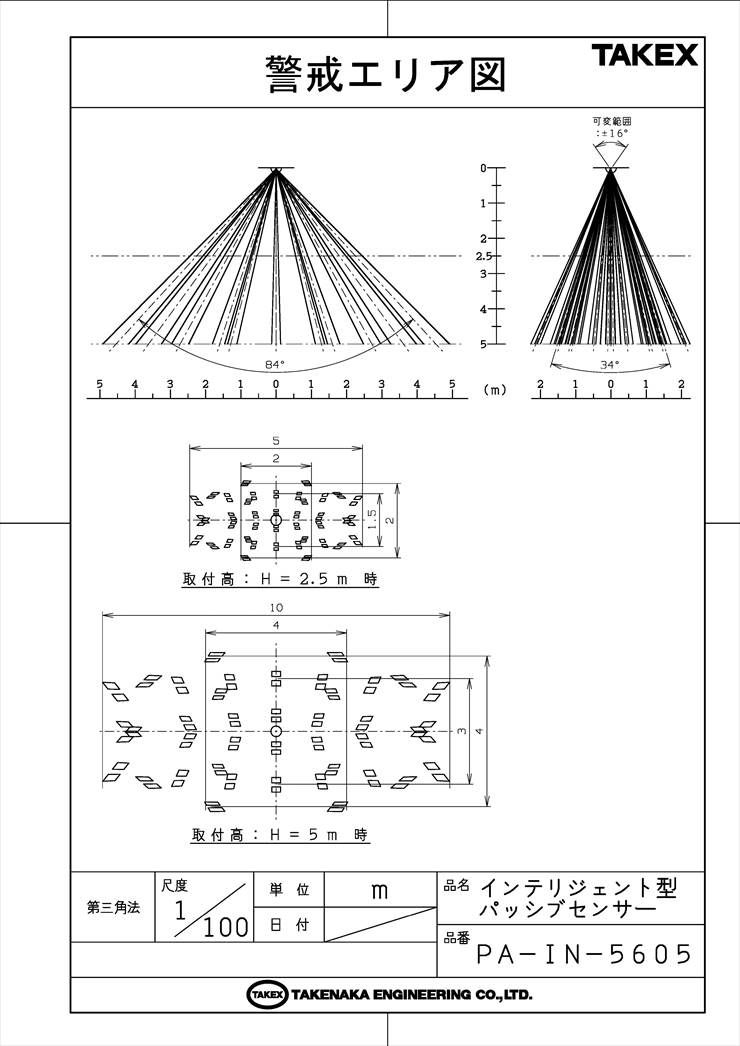

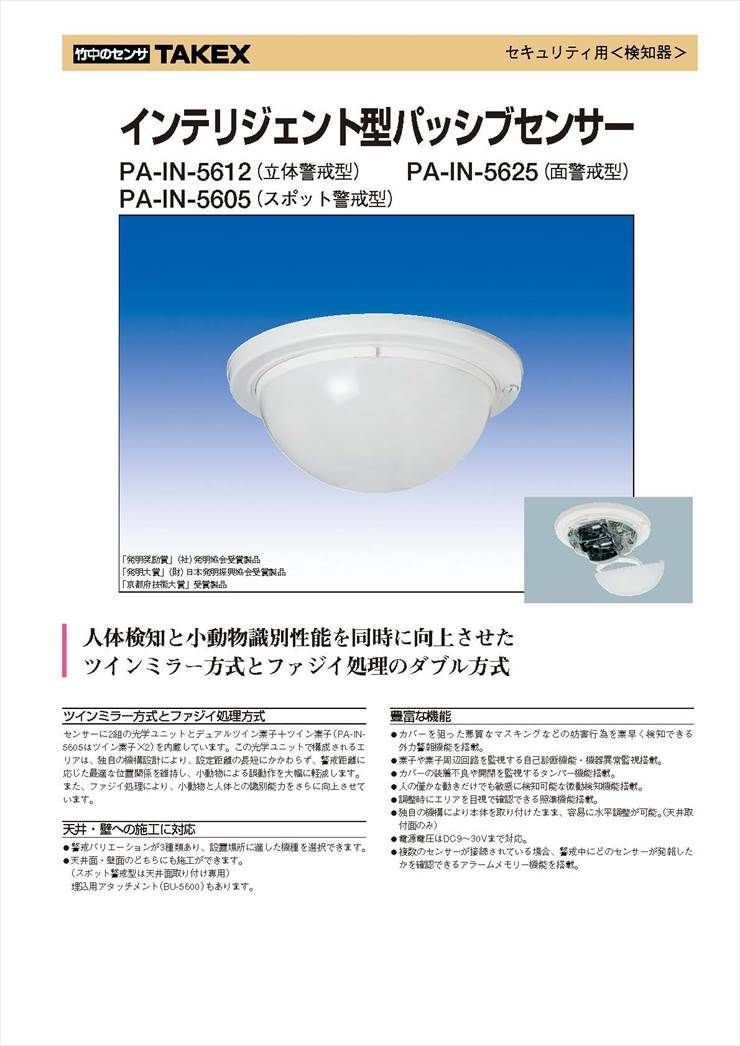

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 小動物やペットが侵入する可能性のある屋内スペース
  • 空調による気流の変動が激しい室内環境
  • カバーの目隠しなど、センサーに対する妨害行為が想定される場所
  • 美術館やサーバールームなど、特定のスポットのみを警戒したい場所

導入前に確認したいポイント

  • 標準状態では天井面への設置専用です（壁面設置には別売のBU-5600、BCW-401などが必要）。
  • スポットライトや太陽光など強い光がレンズに当たる場所には設置できません。
  • 冷暖房の吹き出し口の真正面など、急激に温度が変化する場所は避けてください。
  • 検知エリア内に揺れる植物、洗濯物、カーテン等の動体がないか確認してください。

特長

ツインミラー方式とファジィ処理による高精度検知

センサー内部に2組の光学ユニットとツイン素子を2つ内蔵しています。設定距離に関わらず、警戒距離に応じた最適な位置関係を維持することで小動物等による誤動作を抑制します。さらに、独自のファジィ処理が検知信号をマイコンで波形解析し、侵入者か小動物かを適切に判断します。

天井・壁面への柔軟な施工性

本体を取り付けたまま、内部の機構により上下（0〜16°）および水平（±20°）の容易なエリア調整が可能です。基本は天井面取付用ですが、別売のアタッチメントを使用することで壁面にも施工でき、設置環境に合わせた最適なレイアウトを実現します。

選定時に評価したい強み

  • 外力警報機能： 悪質なマスキング（目隠し）や無理な外力が加えられた場合に異常を出力し、システムの安全性を高めます。
  • 自己診断・機器異常監視： 素子や周辺回路を定期的に監視し、断線や破損を検知してお知らせする安心設計です。
  • タンパー機能： カバーの装着不良や開閉を監視し、不正な取り外しを未然に防ぎます。
  • 微動検知モード搭載： 人間のわずかな動きも捉える高感度モードを備え、シビアな環境での警戒にも対応します。
  • DC9〜30Vの広電圧対応： 電源電圧の幅が広く、さまざまなシステムに柔軟に組み込むことができます。

施工・設置ガイド

インジケーター（LED）の動作状態

表示灯 状態 内容
アラーム表示灯 (赤) 点滅 電源投入後のウォームアップ中（約1分間）
ワンショット点灯 侵入検知時（約2秒間）
連続点灯 機器異常、低電源電圧異常、位置（照準レバー）異常時
トラブル表示灯 (橙) 連続点灯 タンパー（カバー装着不良）発生時
連続点滅 自己診断異常、または外力警報異常時（リセットまで）
メモリー表示灯 (黄) 3分間点滅 警戒中に発報があった直後の状態
47分間点灯 点滅後の履歴表示（計50分後に自動消灯）

端子アサイン仕様

端子番号 名称 機能・定格
1 - 2 電源入力 DC9V〜30V（極性なし）。消費電流：30mA以下
3 - 4 警報出力 無電圧半導体接点。侵入検知時ワンショット動作（約2秒）。
設定によりa接点/b接点の切替可。定格：AC/DC24V・0.25A
6 - 7 予備端子 中継用端子（内部回路とは不通）
8 - 9 トラブル出力 無電圧半導体接点。b接点固定。タンパー、異常時に動作。
定格：AC/DC24V・0.25A

内部スイッチ（DIPスイッチ）設定

SW番号 機能名称 ON の時の動作 OFF の時の動作（標準）
1 アラーム表示灯 LED点灯する LED点灯しない
2 アラームメモリー メモリー機能を使用する 使用しない
3 警報接点切替 a接点（常時開） b接点（常時閉）
4・5 感度設定 4:ON=120%, 5:ON=80% 両OFF時 = 100% (4,5共ON=60%)
6 微動検知機能 微動検知モード（高感度） 標準検知モード
7 外力警報機能 外力監視を行う 行わない
8 （未使用） - -

推奨配線距離（DC12V供給時）

※同一配線に複数台接続する場合は、以下の距離を台数で割った値を目安としてください。

  • φ0.65mm： 最大 750m
  • φ0.9mm： 最大 1400m
  • φ1.2mm： 最大 2600m

トラブルシューティング

現象 推定原因 点検・処置
全く動作しない 電源電圧不足、または断線 端子1-2間の電圧を確認（DC9V以上必要）。配線状況を点検。
ウォームアップが続く 機器の内部故障 約1分以上続く場合は初期不良、または故障の可能性が高いです。
勝手に警報が出る 急激な温度変化、動体、光の反射 エアコンの向き、エリア内の植物等を確認し、必要に応じて感度設定を下げてください。
検知が遅い/悪い エリア設定の不一致 エリアセレクターと取付高さの相関を確認し、照準レバーで再調整してください。
橙LEDが点灯/点滅する タンパーまたは自己診断異常 カバーの締め状態を確認してください。直らなければリセット（再給電）を行ってください。

製品仕様

項目 内容
品名 インテリジェント型パッシブセンサー
品番 PA-IN-5605
検出方式 パッシブインフラレッド方式（ツインミラー＋ファジィ処理）
警戒エリア スポット警戒 最長5m 40対（80本）
電源電圧 DC9?30V（極性なし）
消費電流 30mA以下（但し、照準使用時は除く）
警報出力 接点方式：無電圧半導体接点（a接点／b接点切替式）
接点動作：侵入検知時 ワンショット動作（約2秒）
　　　　　機器異常／低電源電圧異常／位置異常時 リアルタイム動作
接点容量：AC／DC24V・0.25A（抵抗負荷）
　　　　（接点保護抵抗内蔵3.3Ω）
トラブル出力 接点方式：無電圧半導体接点（b接点固定）
接点動作：タンパー異常時 リアルタイム動作
　　　　　自己診断異常時 ワンショット動作（約2秒）
　　　　　外力警報異常時 連続動作（リセットまで）
接点容量：AC／DC24V・0.25A（抵抗負荷）
　　　　（接点保護抵抗内蔵3.3Ω）
アラーム表示灯 赤色LED
ウォームアップ時：点滅
侵入検知時：ワンショット点灯
機器異常／低電源電圧異常／位置異常時：連続点灯
トラブル表示灯 橙色LED
タンパー異常時：リアルタイム点灯
自己診断異常／外力警報異常時：連続点滅（リセットまで）
メモリー表示灯 黄色LED
侵入検知時：点滅（約3分間）→点灯（約47分間）→消灯
付帯機能 ●機器異常監視機能
　素子周辺回路の断線・破損等を監視
●低電源電圧異常監視機能
　電源電圧の異常低下を監視
●位置異常監視機能
　照準機構の戻し忘れを監視
●タンパー機能
　カバーの装着不良を監視
●自己診断機能
　素子周辺回路の定期診断
●外力警報機能
　カバーに加えられた外力を検知
●微動検知機能
　人間のより小さな動きを検知
●アラームメモリー機能
　警報履歴の表示
エリア角度調整範囲 天井面取付時：上下16°　：水平±20°
壁面取付不可
使用可能周囲温度 ?15℃?＋55℃（結露なきこと）
設置場所 屋内：天井面（別売アタッチメントで壁付可）
配線接続 分離式ベースの端子台に配線接続
質量 約250g
外観 樹脂

FAQ

Q：PA-IN-5605は壁面に設置できますか？ A：標準状態では天井面取付専用となりますが、別売の埋込用アタッチメント（BU-5600など）を使用することで壁面や垂直面への施工も可能です。
Q：小動物による誤報を防ぐことはできますか？ A：はい。ツインミラー方式とファジィ処理により、小動物による誤動作を大幅に軽減するよう設計されています。
Q：センサーへの電源電圧はどのくらい必要ですか？ A：DC9V?30V（極性なし）に対応しています。
Q：センサーが目隠し（マスキング）などの妨害を受けた場合どうなりますか？ A：外力警報機能を搭載しており、カバーに対する悪質なマスキングや無理な力が加えられた場合に異常を出力して警告します。
Q：設置してはいけない場所はありますか？ A：直射日光や強い光が当たる場所、冷暖房の吹き出し口など急激な温度変化がある場所、エリア内に揺れる植物やカーテンなどの動体がある場所への設置は避けてください。
Q：赤色のLEDが点滅している場合、どのような状態ですか？ A：電源投入後のウォームアップ中（約1分間）を示しています。
Q：橙色のLEDが点灯したままになっていますが、故障ですか？ A：カバーの装着不良によるタンパー異常が発生している可能性があります。カバーが正しくしっかりと閉まっているか確認してください。
Q：微動検知機能とは何ですか？ A：人間のより小さな動きでも敏感に検知できる高感度モードです。環境ノイズの影響を受けやすくなるため、安定した室内環境でのみ使用を推奨します。
Q：推奨される配線距離はどれくらいですか？ A：DC12V供給時の場合、φ0.65mmで最大750m、φ0.9mmで最大1400m、φ1.2mmで最大2600mです。複数台接続する場合は、距離を台数で割った値が目安となります。
Q：まったく動作しない場合、どこを確認すればよいですか？ A：端子1-2間の電圧がDC9V以上供給されているか確認し、電源の断線がないか配線状況を点検してください。
