パッシブセンサー面警戒型ツインミラー方式屋内用

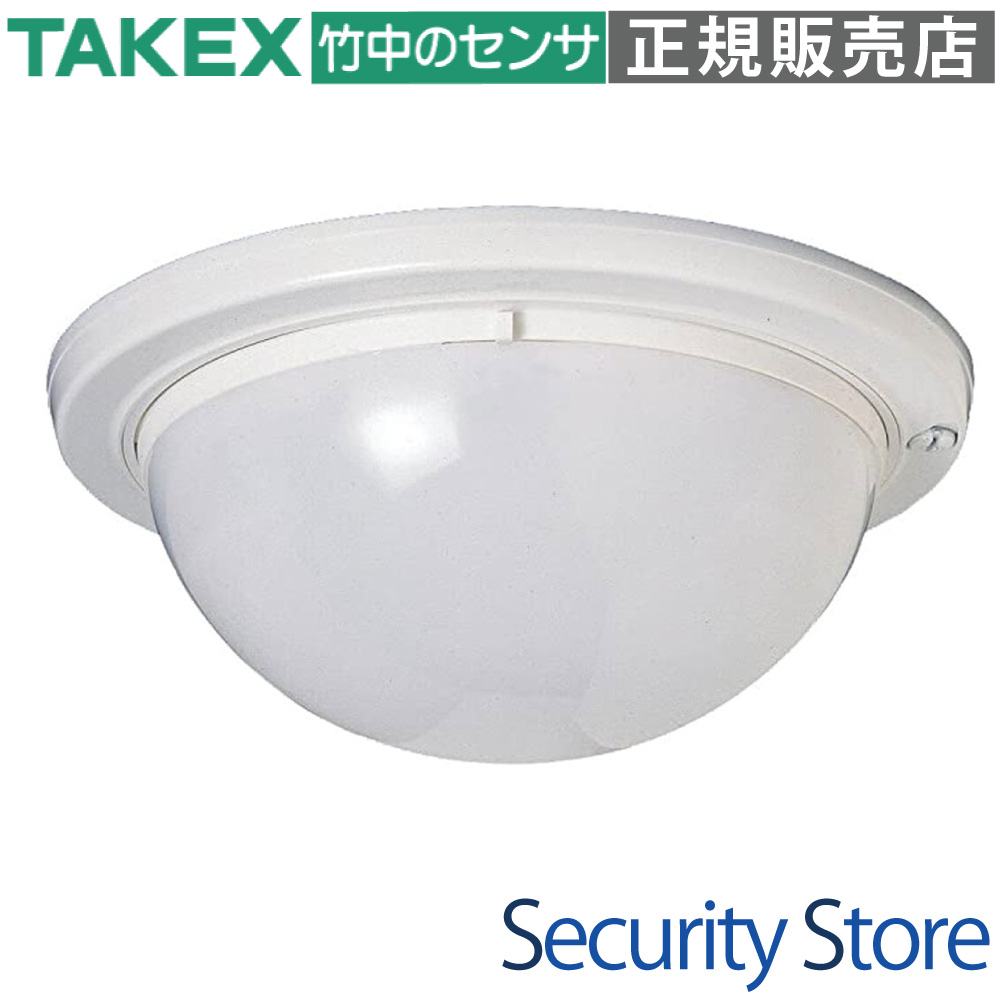

PA-IN-5625 インテリジェント型パッシブセンサー面警戒型

最長25mのカーテン状警戒エリアを形成する、高信頼性の面警戒型パッシブセンサーです。独自のツインミラー方式とファジィ処理アルゴリズムにより、小動物や空調などの環境変化による誤報を極限まで低減。壁面・天井面の両施工に対応し、広範囲の境界監視に最適です。

型番： PA-IN-5625
製品名： インテリジェント型パッシブセンサー面警戒型
方式： パッシブインフラレッド方式（ツインミラー＋ファジィ処理）
警戒エリア： 面警戒最長25m（15対 / 30本）
設置場所： 屋内（天井面・壁面）
電源： DC9?30V（極性なし）

資料ダウンロード

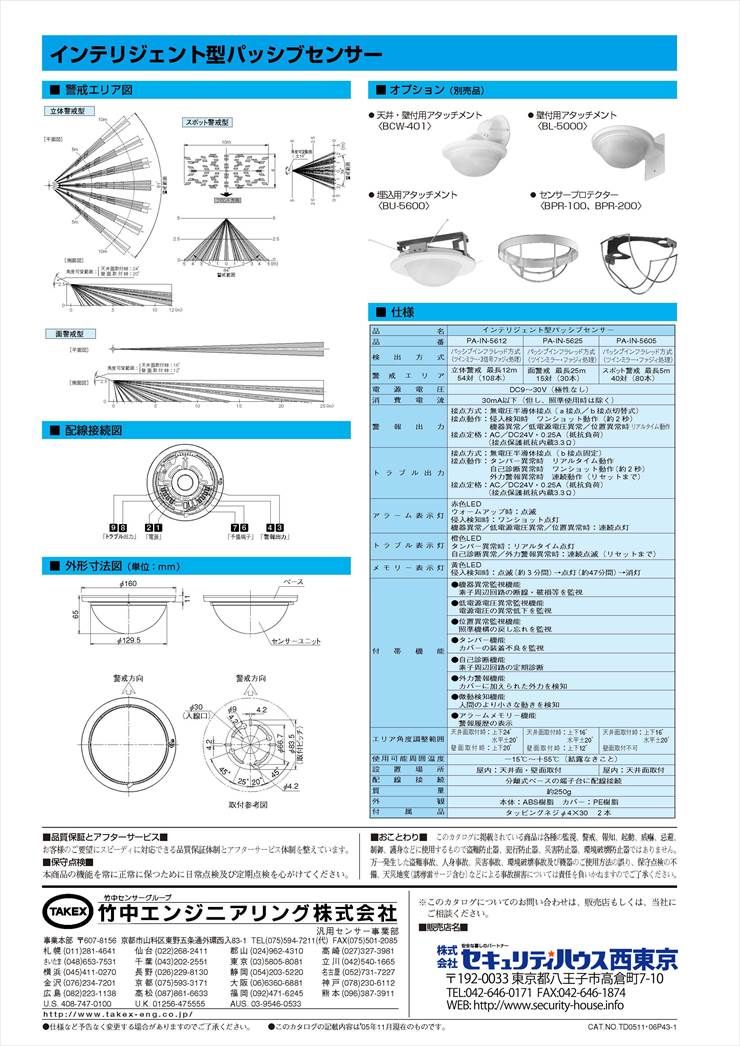

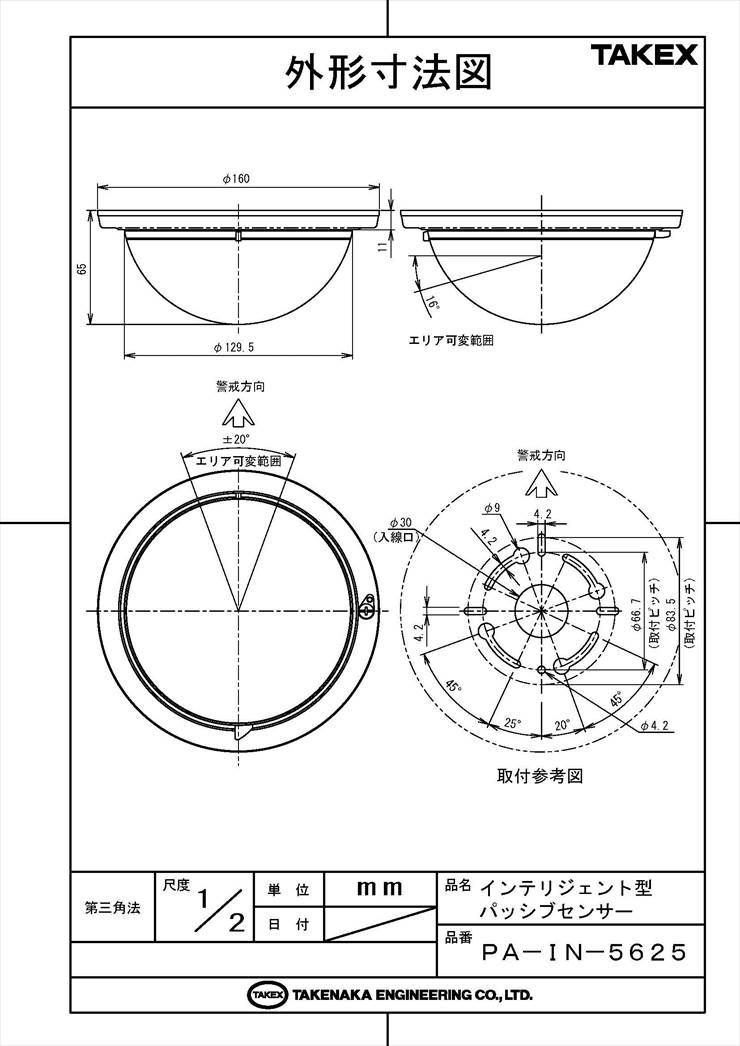

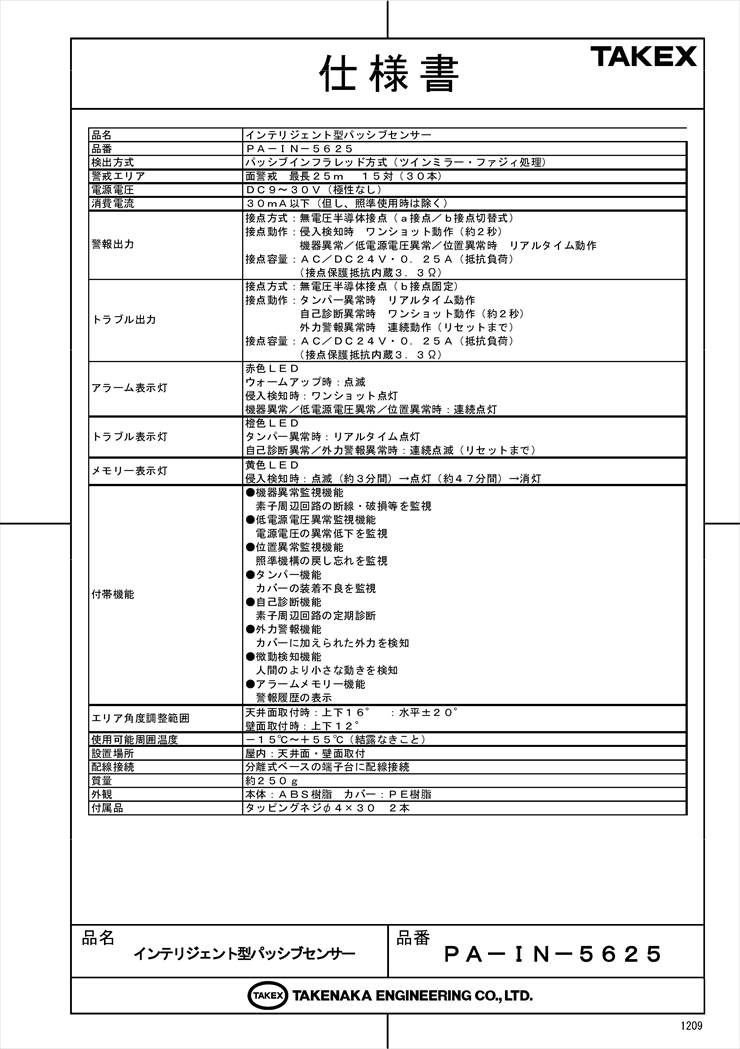

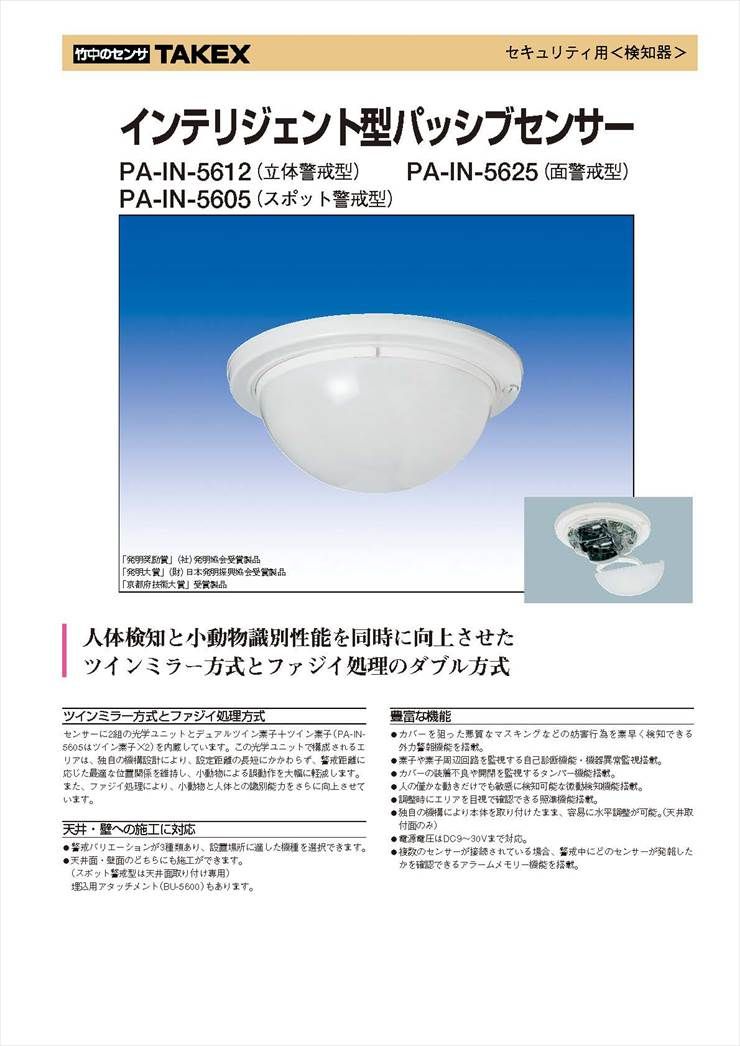

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

窓際や壁際に沿ったカーテン状の警戒ライン構築
大規模オフィス、倉庫、工場の外周・通路監視
小動物が侵入する可能性のある現場の誤報対策
物理的な妨害行為が懸念される高セキュリティエリア

導入前に確認したいポイント

本製品は屋内専用です。防雨構造ではないため屋外設置は不可。
エアコンの吹き出し口の正面や、直射日光が当たる場所は避けてください。
ガラスや透明アクリル越しには検知できません。
設置高さが4.0mを超える場合は、検知感度やエリア形状の事前確認を推奨します。

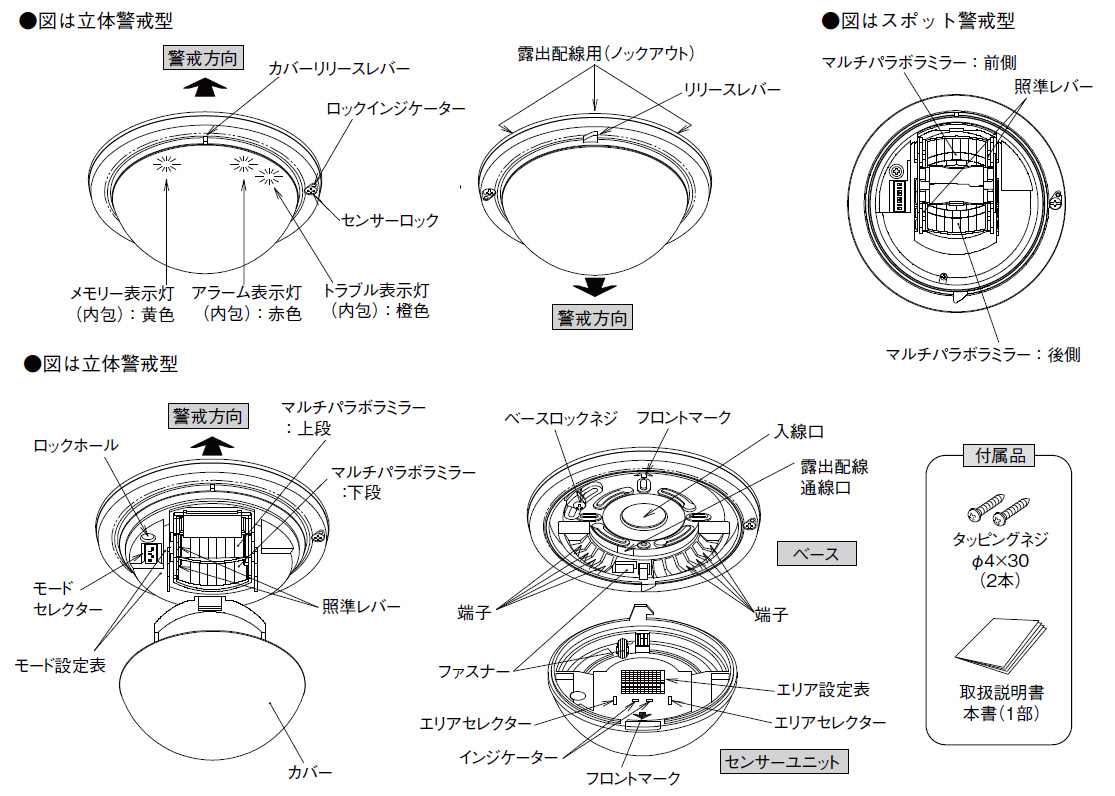

特長

ツインミラー方式とファジィ演算による高度な識別

上下2段の独立したマルチパラボラミラーで検知信号を捕捉。CPUがその波形を独自のファジィ理論に基づき演算処理することで、小動物や気流によるノイズと、侵入者の赤外線パターンを的確に判別。従来のセンサーに比べ誤報耐性が飛躍的に向上しています。

天井・壁面への柔軟な施工性と容易なエリア調整

天井面・壁面のどちらにも標準で施工可能です。独自の機構により、本体を取り付けたままエリアセレクター（ダイヤル）を回すだけで、設置高さに応じた最適な警戒距離を設定可能。内部の照準レバーを引き出せば、照準LEDが点灯し、検知エリアを目視で確認できます。

選定時に評価したい強み
外力警報機能： カバーを叩く、塞ぐなどの物理的な妨害行為を検知し、即座にトラブル信号を出力します。
フルタイム自己診断： 素子の破損や断線、電圧異常、調整レバーの戻し忘れまで常時監視する安心設計。
微動検知機能： 通常の歩行よりもさらに小さな動きにも敏感に反応する高感度モードを選択可能です。
アラームメモリー： 複数のセンサーが接続されている場合、警戒中にどのセンサーが発報したかをLED表示で特定可能。

施工・設置ガイド

LED表示パターン（ステータス確認）

表示灯	状態	意味
赤色（アラーム）	点滅	ウォームアップ中（電源投入後約1分間）
	2秒間点灯	侵入検知（警報接点出力中）
	連続点灯	異常発生：回路故障、電圧低下、または照準レバー未収納
橙色（トラブル）	連続点灯	タンパー異常（カバー開放・装着不良）
	2秒間点灯	自己診断異常（内部回路不具合を検知）
	点滅	外力警報（カバーへの無理な力が加えられた）
黄色（メモリー）	3分間点滅	警報発生後の速報表示
黄色（メモリー）	47分間点灯	点滅後の継続表示（計50分で自動消灯）

配線・端子仕様

端子番号	機能	詳細・定格
1 - 2	電源入力	DC9 ? 30V（極性なし）。消費電流：30mA以下。
3 - 4	警報出力	無電圧半導体接点。a接点/b接点切替可。AC/DC24V・0.25A以下。
6 - 7	予備端子	中継用。内部回路とは接続されていません。
8 - 9	トラブル出力	無電圧半導体接点。b接点固定。AC/DC24V・0.25A以下。

製品仕様

項目	内容
品名	インテリジェント型パッシブセンサー
品番	PA-IN-5625
検出方式	パッシブインフラレッド方式（ツインミラー＋ファジィ処理）
警戒エリア	面警戒最長25m 15対（30本）
電源電圧	DC9?30V（極性なし）
消費電流	30mA以下（照準使用時は除く）
警報出力	接点方式：無電圧半導体接点（a接点／b接点切替式）接点動作：侵入検知時ワンショット動作（約2秒）　　　　　機器異常／低電源電圧異常／位置異常時リアルタイム動作接点容量：AC／DC24V・0.25A（抵抗負荷）　　　　（接点保護抵抗内蔵3.3Ω）
トラブル出力	接点方式：無電圧半導体接点（b接点固定）接点動作：タンパー異常時リアルタイム動作　　　　　自己診断異常時ワンショット動作（約2秒）　　　　　外力警報異常時連続動作（リセットまで）接点容量：AC／DC24V・0.25A（抵抗負荷）　　　　（接点保護抵抗内蔵3.3Ω）
アラーム表示灯	赤色LED ウォームアップ時：点滅侵入検知時：ワンショット点灯機器異常／低電源電圧異常／位置異常時：連続点灯
トラブル表示灯	橙色LED タンパー異常時：リアルタイム点灯自己診断異常／外力警報異常時：連続点滅（リセットまで）
メモリー表示灯	黄色LED 侵入検知時：点滅（約3分間）→点灯（約47分間）→消灯
付帯機能	●機器異常監視機能 ●低電源電圧異常監視機能 ●位置異常監視機能 ●タンパー機能 ●自己診断機能 ●外力警報機能 ●微動検知機能 ●アラームメモリー機能
エリア角度調整範囲	天井面取付時：上下16° ：水平±20° 壁面取付時：上下12°
使用可能周囲温度	?15℃?＋55℃（結露なきこと）
設置場所	屋内：天井面・壁面
質量	約250g
外観	樹脂（ホワイト）

FAQ

Q：PA-IN-5625の最大警戒距離を教えてください。 A：カーテン状の面警戒で、最長25m（15対 / 30本）をカバーします。

Q：電源に極性はありますか？ A：DC9?30Vの極性なし電源入力を採用しています。プラス・マイナスを気にせず配線可能です。

Q：壁面にも取り付けられますか？ A：はい。天井面と壁面、どちらの施工にも標準で対応しています。

Q：赤色LEDが点灯し続けているのですが？ A：回路異常、電圧低下、またはメンテナンス用の「照準レバー」が戻っていない「位置異常」が考えられます。

Q：外力警報機能とはどのようなものですか？ A：センサーカバーに無理な力が加えられたり、塞ごうとする妨害行為を検知し、橙色LEDの点滅とトラブル信号で知らせる機能です。

Q：屋外で使用することはできますか？ A：本製品は屋内専用です。防雨構造ではないため、雨のかかる場所には設置できません。

Q：小動物による誤報は防げますか？ A：ツインミラー方式とファジィ処理により、小動物などのノイズと侵入者を高度に識別し、誤報を大幅に軽減します。

Q：微動検知モードはどのような時に使いますか？ A：通常の歩行より小さな動きを捉えたい重要区域での監視に使用します。ただし、環境ノイズの影響も受けやすくなるため安定した屋内での使用が推奨されます。

Q：自己診断機能はどのような項目を監視していますか？ A：素子回路の断線や破損、電源電圧の異常低下などをフルタイムで監視しています。

Q：配線距離はどれくらいまで伸ばせますか？ A：DC12V供給時、φ0.9mmの電線を使用した場合で最大1,400mまで可能です。
