インテリジェント型パッシブセンサー 立体警戒型 TAKEX 竹中エンジニアリング [PA-IN-5612]

インテリジェント型パッシブセンサー 立体警戒型 TAKEX 竹中エンジニアリング [PA-IN-5612]

販売価格: 会員のみ販売

商品詳細

パッシブセンサー 立体警戒型 ツインミラー方式 屋内用

PA-IN-5612 インテリジェント型パッシブセンサー 立体警戒型

小動物による誤動作を大幅に軽減するツインミラー方式とファジィ処理を採用した、インテリジェント型の立体警戒用パッシブセンサーです。天井面だけでなく壁面への施工にも標準対応し、広範囲にわたる高度な防犯システム構築に貢献します。

  • 型番： PA-IN-5612
  • 製品名： インテリジェント型パッシブセンサー 立体警戒型
  • 検出方式： パッシブインフラレッド方式（ツインミラー＋ファジィ処理）
  • 警戒エリア： 立体警戒 最長12m（54対・108本）
  • 設置場所： 屋内天井面・壁面対応
  • 電源・出力： DC9?30V（極性なし）、無電圧半導体接点出力

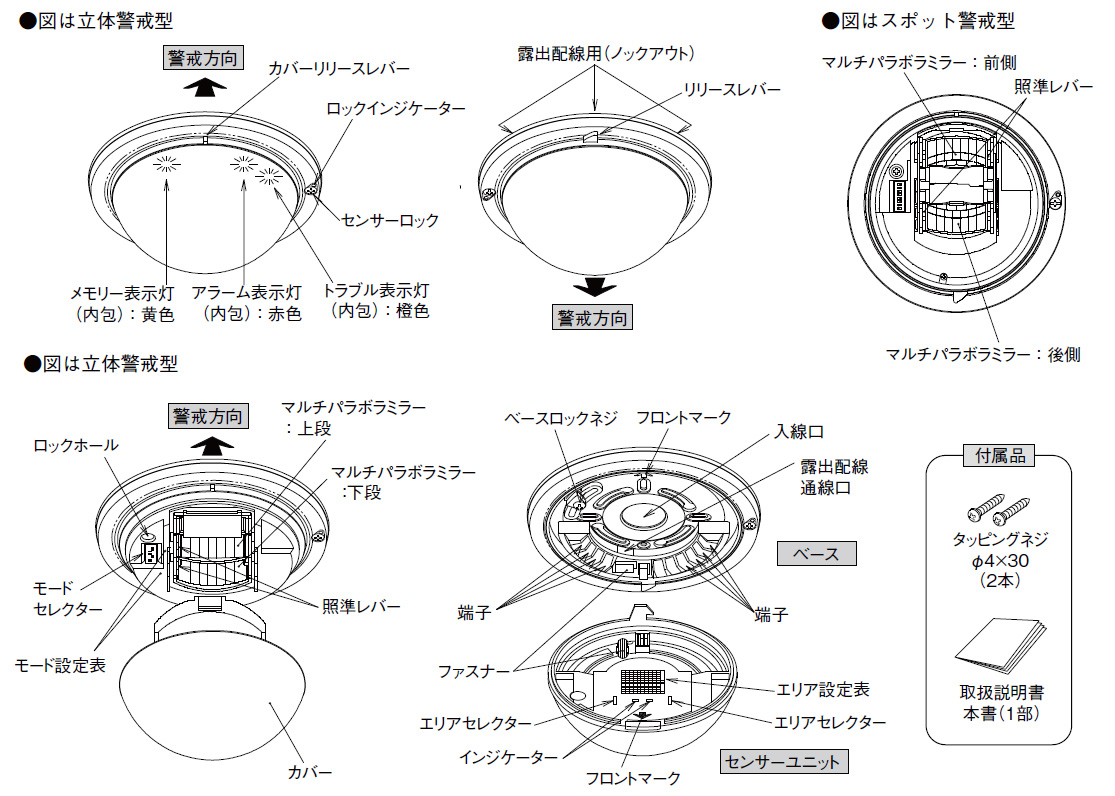

PA-IN-5612 インテリジェント型パッシブセンサー 立体警戒型の製品画像

資料ダウンロード

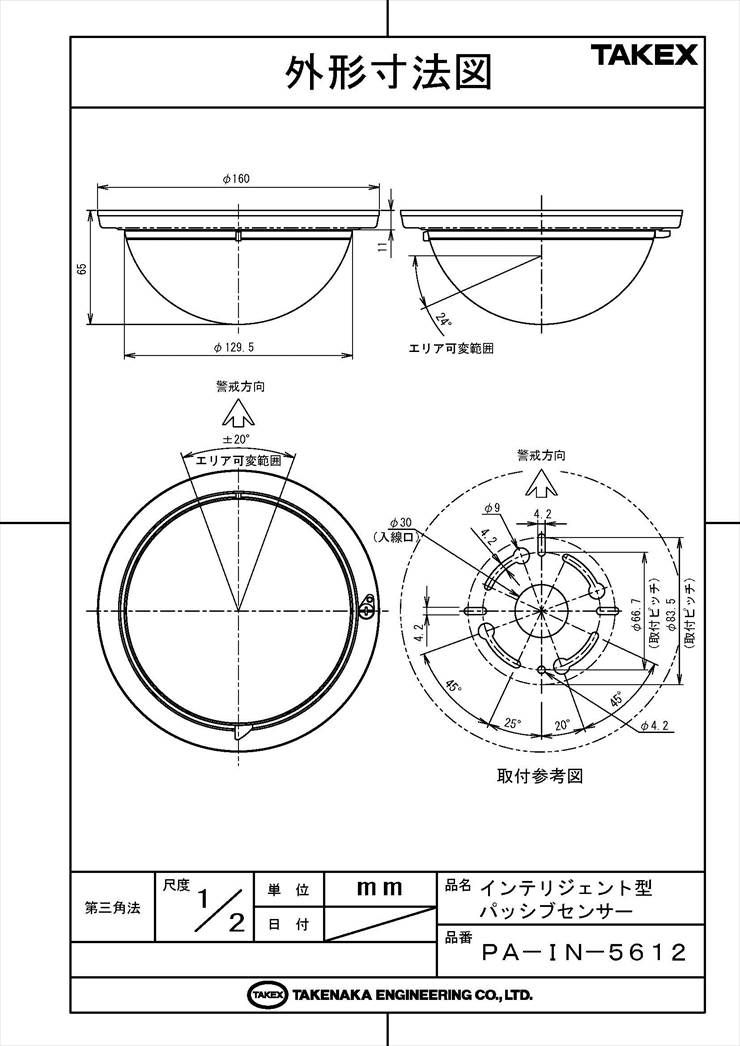

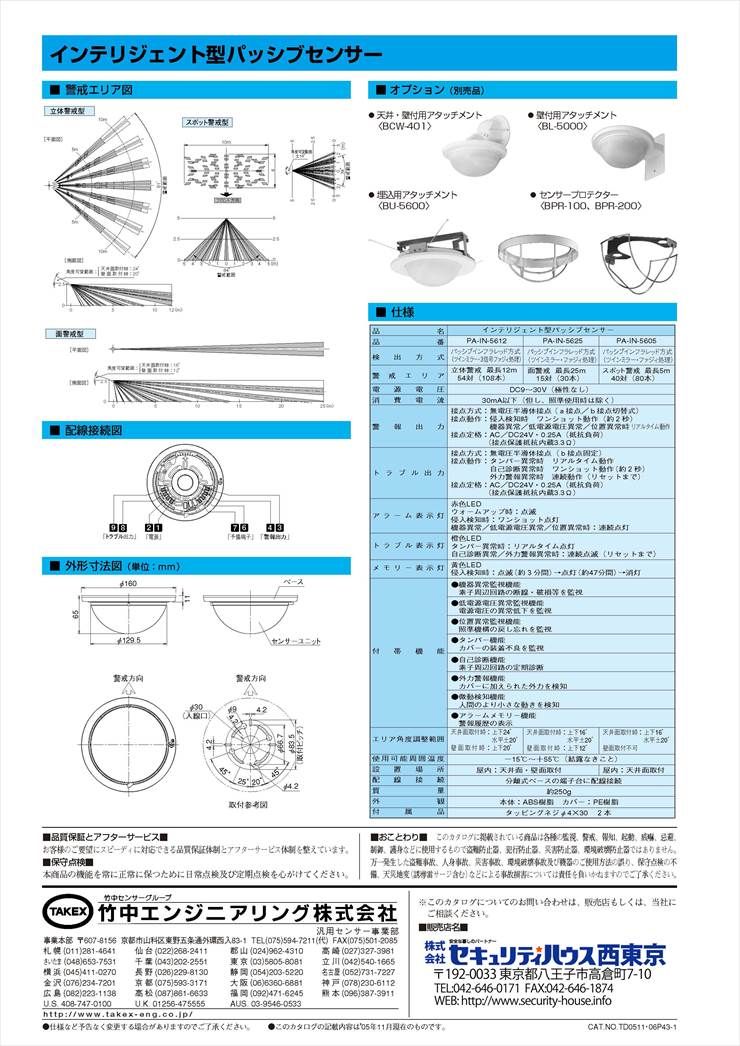

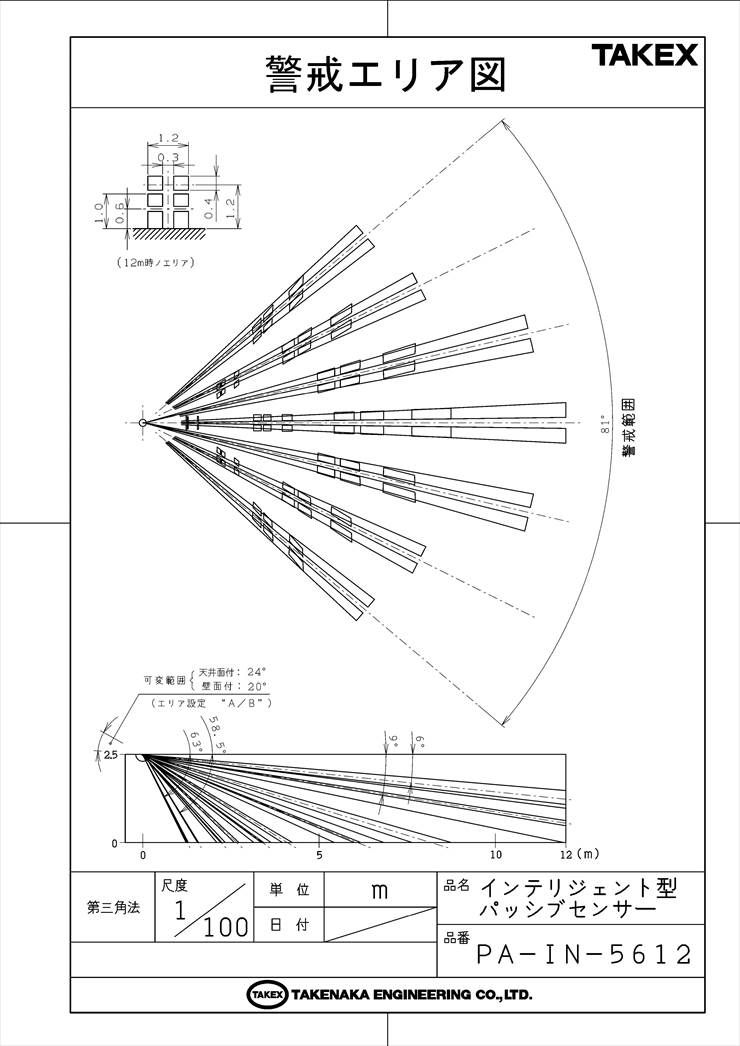

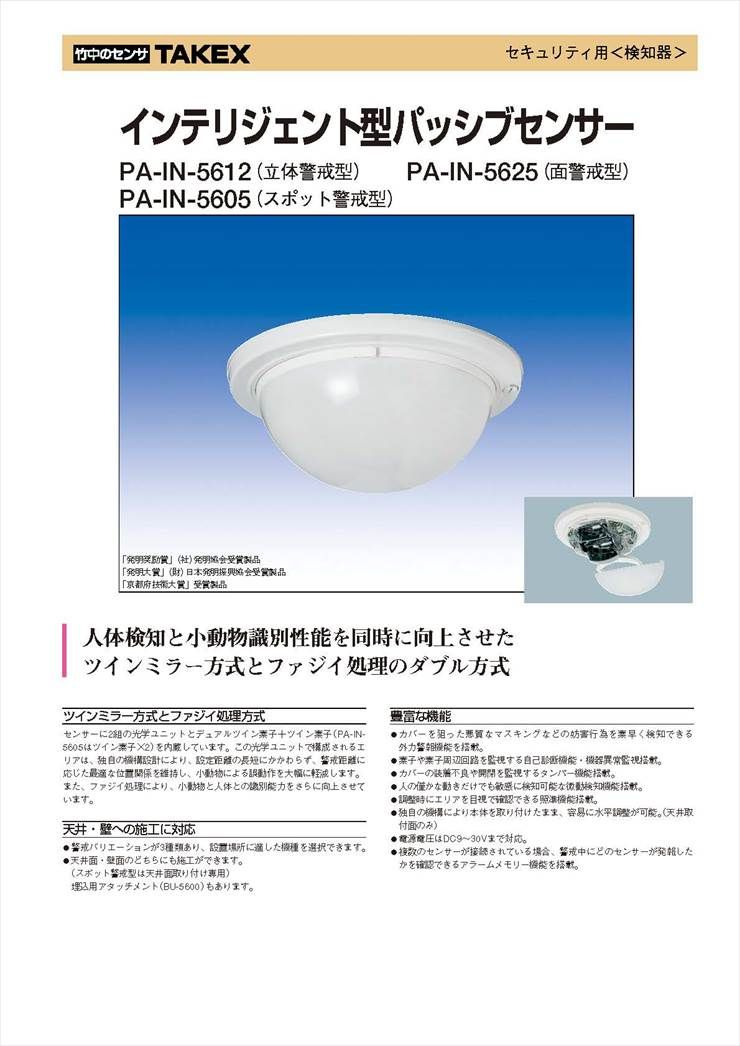

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 最長12mの広範囲をカバーする屋内空間の防犯
  • 小動物やペットによる誤報リスクがある環境
  • 天井面だけでなく、壁面からの警戒エリア構築が必要な場所
  • センサーへのいたずらやマスキング行為が懸念される環境

導入前に確認したいポイント

  • 本製品は屋内専用です。屋外では使用できません。
  • エアコンの吹き出し口の真正面など、急激に温度変化する場所は避けてください。
  • ガラスや透明アクリル越しでは赤外線を検知できないため、遮蔽物のない場所を選定してください。
  • エリア内に揺れる植物、カーテンなどの動体がないことを確認してください。

特長

ツインミラー方式とファジイ処理方式

センサー内部に2組の光学ユニットとデュアルツイン素子＋ツイン素子を内蔵しています。独自の機構設計により、設定距離の長短にかかわらず警戒距離に応じた最適な位置関係を維持し、小動物による誤動作を大幅に軽減します。また、独自のファジィアルゴリズムで検知信号を演算処理し、侵入者か小動物かを適切に判断します。

天井・壁面への柔軟な施工に対応

天井面・壁面のどちらにも標準で施工が可能です。天井面取付時は上下24°・水平±20°、壁面取付時は上下20°の角度調整範囲を持ち、設置環境に合わせた最適なレイアウトを実現できます。さらに、別売の埋込用アタッチメント（BU-5600）も使用可能です。

選定時に評価したい強み

  • 外力警報機能： カバーに対する悪質なマスキングなどの妨害行為を素早く検知し、異常を出力します。
  • 微動検知機能： 人のわずかな動きだけでも敏感に検出できる機能を搭載しており、シビアな環境での警戒に対応します。
  • タンパー機能： センサーの接着状態を監視し、外されたり不完全な取り付け状態にあるとタンパー警報を出力します。
  • オートリセットメモリー機能： 複数のセンサー接続時、警戒中にどのセンサーが発報したかを確認できます（発報後3分間点滅、その後47分間点灯し自動消灯）。
  • フルタイム自己診断機能： 素子や周辺回路の断線、破損等を常時監視してお知らせします。

施工・設置ガイド

インジケーター（LED）の動作状態

表示灯 状態 内容
アラーム表示灯 (赤) 点滅 電源投入後のウォームアップ中（約1分間）
ワンショット点灯 侵入検知時（約2秒間）
連続点灯 機器異常、低電源電圧異常（8.0V以下）、位置（照準レバー）異常時
トラブル表示灯 (橙) リアルタイム点灯 タンパー異常時（カバー装着不良）
連続点滅 自己診断異常、または外力警報異常時（リセットまで）
メモリー表示灯 (黄) 3分間点滅 警戒中に発報があった直後の状態
47分間点灯 点滅後の履歴表示（計50分後に自動消灯）

端子アサイン仕様

端子番号 機能 仕様詳細
1 - 2 電源入力 DC9?30V（極性なし）、消費電流30mA以下
3 - 4 警報出力 無電圧半導体接点。AC/DC24V・0.25A以下。
a接点/b接点切替可能（保護抵抗3.3Ω内蔵）
6 - 7 予備端子 中継用
8 - 9 トラブル出力 無電圧半導体接点（b接点固定）。異常時に動作（保護抵抗3.3Ω内蔵）

内部スイッチ（DIPスイッチ）設定例

SW番号 機能 OFF設定 ON設定（標準出荷時等）
1 アラーム表示灯 消灯 点灯
2 アラームメモリー なし あり
3 警報接点の切替 a接点 (N.O.) b接点 (N.C.)
4・5 感度設定 4-OFF/5-OFF=60%（厳しい環境用） 4-ON/5-OFF=100%（標準） ※両ONで120%
6 微動検知機能 無効 有効
7 外力警報機能 無効 有効

推奨電線と最大配線距離（DC12V供給時）

※極性なしの電源入力を採用しており、現場での結線ミスを軽減できます。

  • φ0.65mm： 750mまで
  • φ0.9mm： 1,400mまで
  • φ1.2mm： 2,600mまで

トラブルシューティング

現象 推定原因 処置
全く動作しない 電圧不足、または配線断線
ウォームアップ中		 端子1-2間の電圧を測定（9V以上必要）。
1分間待機し、赤LED点滅が消えるのを確認。
人がいないのに警報 エリア内の動体、激しい気流 カーテンや植物をエリアから外し、エアコンの向きを確認。必要に応じて感度を下げてください。
赤LEDが点灯し放し 位置異常、または低電圧 照準レバーが完全に収納されているか確認。供給電圧が8.0V以下でないか確認。
橙LEDが点滅し放し 外力警報 カバーに外力が加わった可能性があります。カバーを正しく付け直してください。

製品仕様

項目 内容
品名 インテリジェント型パッシブセンサー
品番 PA-IN-5612
検出方式 パッシブインフラレッド方式（ツインミラー＋ファジィ処理）
警戒エリア 立体警戒 最長12m 54対（108本）
電源電圧 DC9?30V（極性なし）
消費電流 30mA以下（但し、照準使用時は除く）
警報出力 接点方式：無電圧半導体接点（a接点／b接点切替式）
接点動作：侵入検知時 ワンショット動作（約2秒）
　　　　　機器異常／低電源電圧異常／位置異常時 リアルタイム動作
接点容量：AC／DC24V・0.25A（抵抗負荷）
　　　　（接点保護抵抗内蔵3.3Ω）
トラブル出力 接点方式：無電圧半導体接点（b接点固定）
接点動作：タンパー異常時 リアルタイム動作
　　　　　自己診断異常時 ワンショット動作（約2秒）
　　　　　外力警報異常時 連続動作（リセットまで）
接点容量：AC／DC24V・0.25A（抵抗負荷）
　　　　（接点保護抵抗内蔵3.3Ω）
アラーム表示灯 赤色LED
ウォームアップ時：点滅
侵入検知時：ワンショット点灯
機器異常／低電源電圧異常／位置異常時：連続点灯
トラブル表示灯 橙色LED
タンパー異常時：リアルタイム点灯
自己診断異常／外力警報異常時：連続点滅（リセットまで）
メモリー表示灯 黄色LED
侵入検知時：点滅（約3分間）→点灯（約47分間）→消灯
付帯機能 ●機器異常監視機能
　素子周辺回路の断線・破損等を監視
●低電源電圧異常監視機能
　電源電圧の異常低下を監視
●位置異常監視機能
　照準機構の戻し忘れを監視
●タンパー機能
　カバーの装着不良を監視
●自己診断機能
　素子周辺回路の定期診断
●外力警報機能
　カバーに加えられた外力を検知
●微動検知機能
　人間のより小さな動きを検知
●アラームメモリー機能
　警報履歴の表示
エリア角度調整範囲 天井面取付時：上下24° 水平±20°
壁面取付時：上下20°
使用可能周囲温度 ?15℃?＋55℃（結露なきこと）
設置場所 屋内：天井面・壁面
配線接続 分離式ベースの端子台に配線接続
質量 約250g
外観 樹脂

FAQ

Q：PA-IN-5612は壁面への設置に対応していますか？ A：はい、天井面だけでなく壁面への設置にも標準で対応しています。
Q：検知エリアの広さはどれくらいですか？ A：最長12mの立体警戒（54対・108本）に対応しています。
Q：小動物による誤作動を防ぐことはできますか？ A：ツインミラー方式とファジィ処理を採用しており、小動物による誤動作を大幅に軽減するよう設計されています。
Q：電源電圧に極性はありますか？ A：DC9?30Vで極性はありません。現場での結線ミスを防ぐことができます。
Q：センサーが目隠しなどの妨害を受けた場合、検知できますか？ A：外力警報機能を搭載しており、カバーに対するマスキングや物理的な妨害行為を素早く検知して異常を出力します。
Q：複数のセンサーを接続した場合、どのセンサーが反応したか分かりますか？ A：オートリセットメモリー機能により、発報したセンサーの黄色LEDが点滅・点灯するため、事後の確認が容易です。
Q：赤色LEDが点灯したままになっています。原因は何ですか？ A：機器異常、低電源電圧（8.0V以下）、または照準レバーの戻し忘れによる位置異常のいずれかが考えられます。
Q：微動検知機能とは何ですか？ A：人のわずかな動きだけでも敏感に検出できる機能です。高感度になるため、環境ノイズの影響を受けにくい場所での使用を推奨します。
Q：橙色LEDがリアルタイム点灯している場合、どうすればよいですか？ A：タンパー異常（カバーの装着不良など）が検知されています。センサーのカバーがしっかりと装着されているか確認してください。
Q：ガラス越しに検知することは可能ですか？ A：赤外線センサーの性質上、ガラスや透明なアクリル越しでは検知することができません。遮蔽物のない場所に設置してください。
