TAKEX（竹中エンジニアリング）防犯用人感センサーワイヤレス送信機屋外・屋内対応

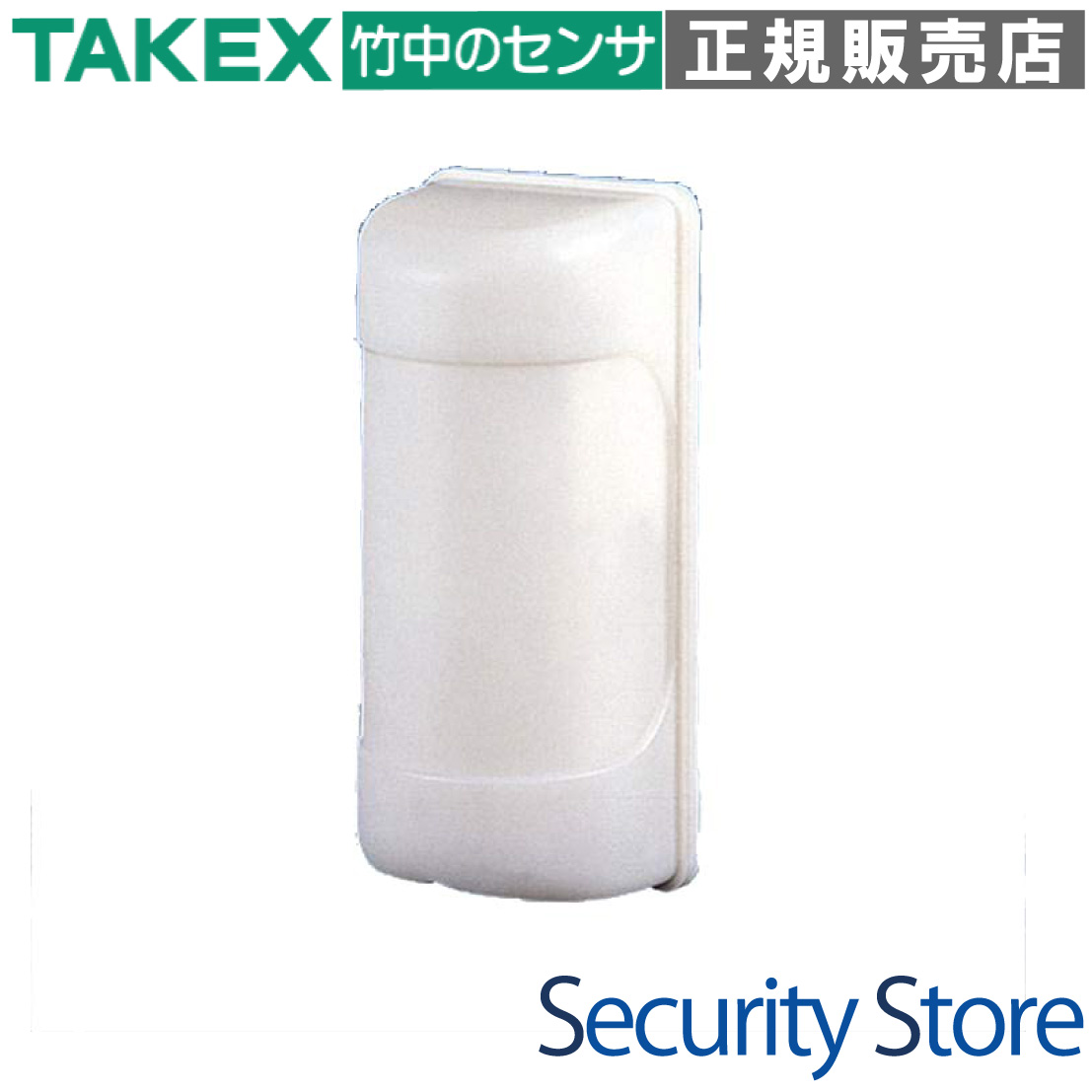

TX-103 屋外・屋内用パッシブセンサ送信機（人感送信機）

TX-103は、配線工事不要で設置可能な小電力セキュリティシステム対応のワイヤレス人感センサーです。人体から放射される熱線を検知し、離れた受信機へ警報信号を送信。屋外の防雨構造にも対応し、広範囲から長距離まで柔軟な警戒エリア構築が可能です。

型番： TX-103 / TX-103(BL)
検知方式： パッシブインフラレッド方式（PIR）
通信性能： 見通し距離約100m（426MHz帯）
電源： 電池駆動（リチウム電池 U9VL 推奨）
設置環境： 屋外（縦付け IP43相当）・屋内・半屋外
特長： 4タイプの可変マルチエリア、定期送信機能、電池切れ報知

資料ダウンロード

仕様書（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

資材置場や駐車場への不審者侵入監視
店舗・オフィスの勝手口、非常口の出入り管理
配線工事が困難な既設建築物への防犯導入
一般住宅の外構・庭への不審者接近検知

導入前に確認したいポイント

受信機との間に遮蔽物（鉄筋壁等）がないか
屋外設置時、直射日光がレンズを向かないか
取り付け高さが規定内（縦付1.5m/横付3m）か
動作禁止タイマー設定（電池節約）の要否

特長

高度なパッシブインフラレッド（PIR）検知テクノロジー

人体から放射される微量な遠赤外線（熱線）と背景との温度差を検知するPIR方式を採用。センサー自ら電波や赤外線を放射しないパッシブ方式のため、環境への干渉が少なく、移動する人体を正確に捉えます。

1台で4役、柔軟な「可変マルチエリア構造」

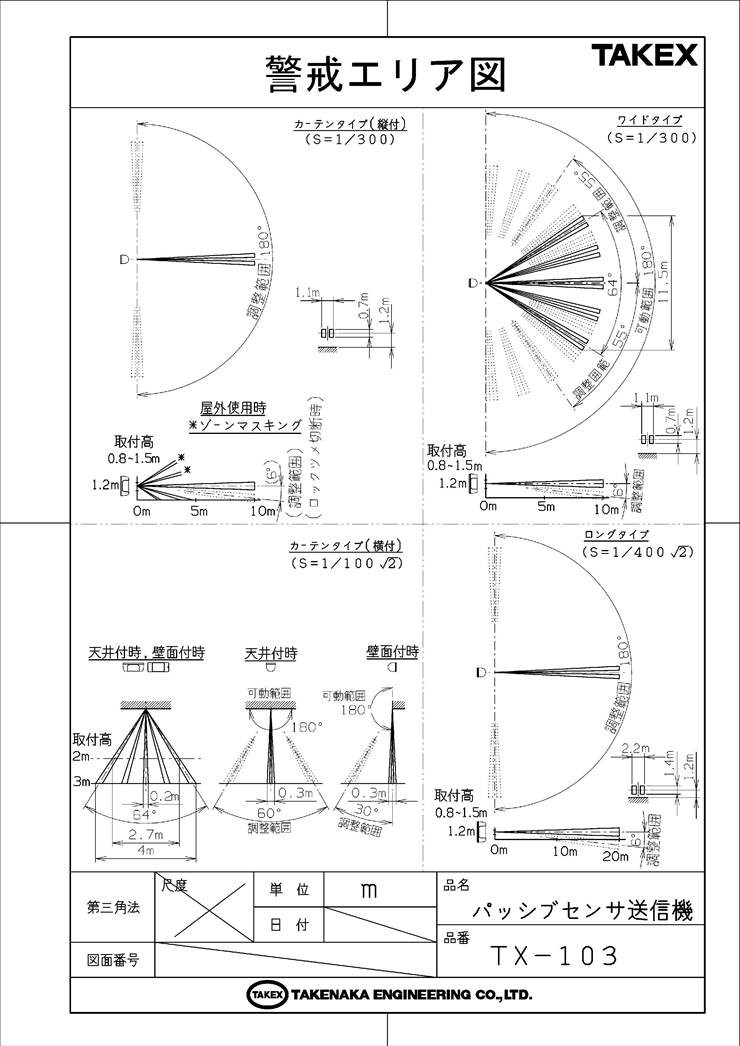

内蔵レンズの交換と設置方向の切り替えにより、ワイド（10m）、カーテン（10m/3m）、ロング（20m）の4種類の検知パターンを選択可能。通路、窓際、広場など、現場の形状に合わせた最適な警戒範囲を構築できます。

完全ワイヤレス・配線不要のスピード施工

小電力セキュリティシステム（426MHz帯）による無線通信と内蔵電池駆動により、一切の配線工事を必要としません。見通し距離で約100mの通信が可能なため、敷地の広い現場や配線が通せないコンクリート造の建物でも即座に導入可能です。

屋外設置を可能にする「防雨構造（IP43相当）」

縦付け設置時にはIP43相当の防雨性能を発揮。付属の太陽光フィルターと併用することで、屋外の厳しい環境下でも誤報を抑えた安定運用が可能です。住宅の外壁、ポールの先端、ガレージなど場所を選ばず設置できます。

運用コストを抑える「電池寿命約2年」の低消費設計

動作禁止タイマー機能を活用することで、頻繁な検知による無駄な送信を抑制。1日100回送信の過酷な条件下でも、リチウム電池使用で約2年の長寿命を実現しました。電池切れの際は受信機への信号通知と本体LEDの点滅で速やかにお知らせします。

システムの信頼性を高める「定期送信機能」

検知時だけでなく、バックグラウンドで定期的に生存信号を送信。受信機側で電波の不達を常に監視できるため、万が一の故障や電波干渉、機器の盗難といったトラブルを早期に発見できるBtoB仕様の安心設計です。

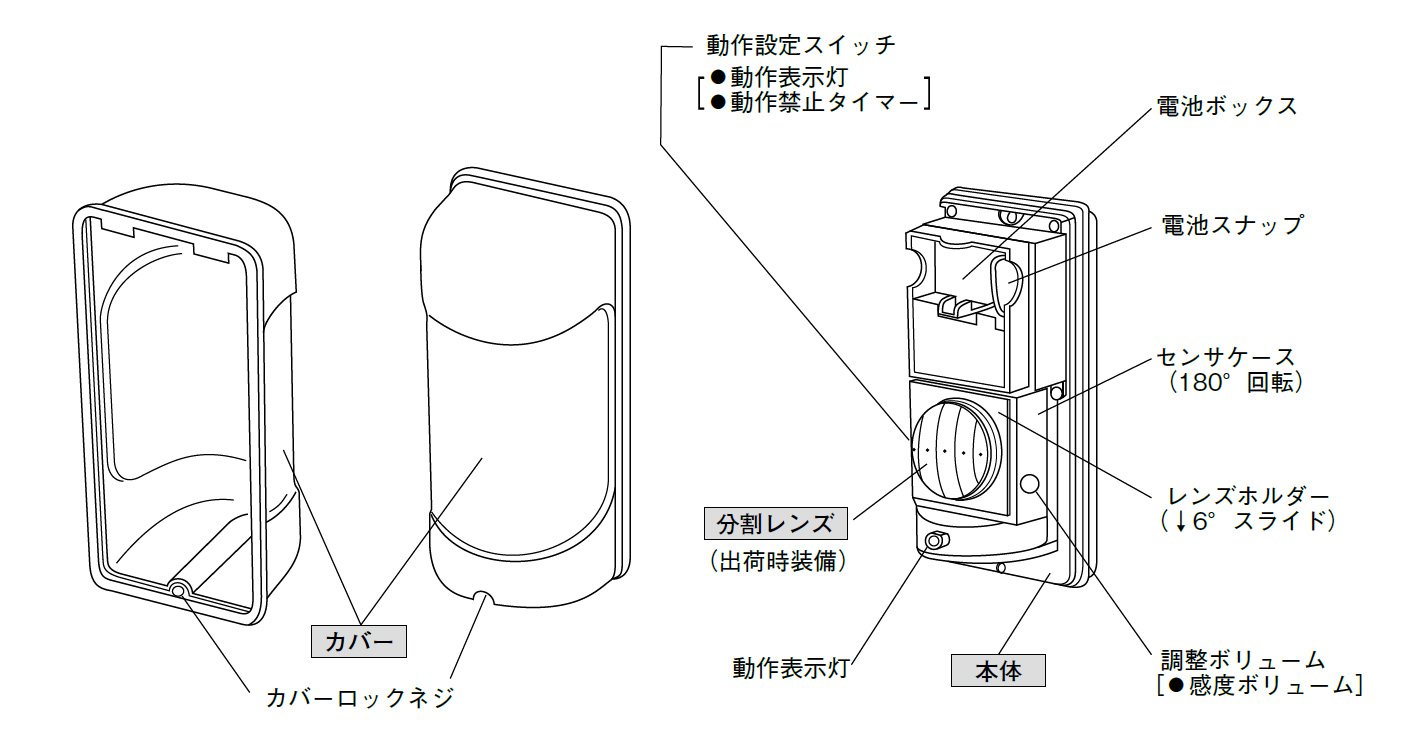

現場での調整を容易にする「充実の調整機構」

センサーヘッド部は左右±90°、上下に最大6°の角度調整が可能。また、感度ボリュームを搭載しており、設置環境のノイズや温度変化に合わせて30%〜170%の範囲で検知感度を微調整でき、誤報リスクを最小化します。

    選定時に評価したい強み
    柔軟なエリア構築： 標準レンズと単レンズの使い分けで、最大20mのロング警戒にも対応可能。
施工性の高さ： 完全無線のため、リフォームやイベント会場などの一時的な設置にも最適。
自己診断機能： 電池切れ信号と定期送信により、現場へ行く前に状態把握が可能。
高耐候性： 太陽光や雨の影響を考慮した設計で、日本の屋外環境に適応。



施工・設置ガイド

本製品は設置方向によって防水性能と推奨高さが異なります。設置環境に合わせて最適な姿勢を選択してください。

確認項目	縦付け（推奨）	横付け
設置場所	屋外・屋内（壁面・ポール）	半屋外・屋内（天井・壁面）
防水性能	IP43相当（防雨構造）	非防雨構造（直接雨の当たらない場所）
取付高さ	0.8m 〜 1.5m	3m 以内
検知エリア	ワイド、カーテン、ロング	カーテン（見下ろし）

LED表示の挙動パターン

状態	LEDの挙動	詳細・内容
正常検知時	約1秒間点灯	検知出力に同期（動作表示灯スイッチON時のみ）
電池寿命低下	約5秒周期で点滅	電圧降下を検知。速やかに電池を交換してください。
定期送信時	一瞬点滅	通信異常監視のための生存信号送信中。
動作禁止期間中	消灯	送信抑制タイマーが作動しており、検知しても反応しません。

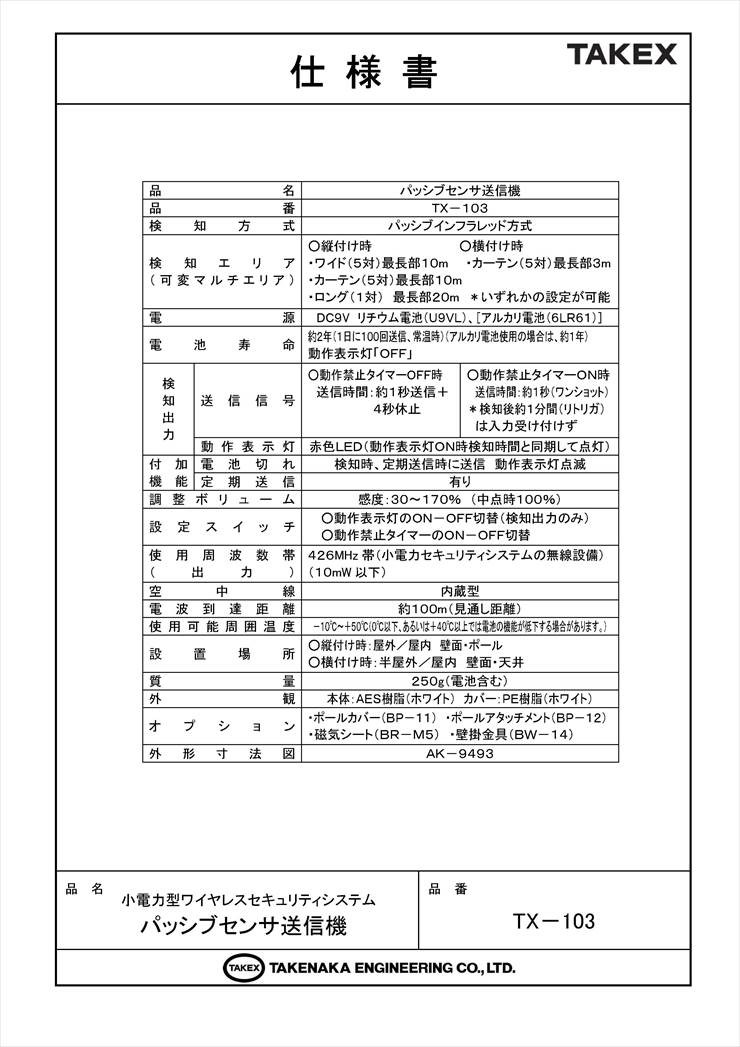

製品仕様

項目	内容
検知方式	パッシブインフラレッド方式
検知エリア	【縦付け時】 ●ワイド（5対）最長10m ●カーテン（5対）最長10m ●ロング（1対）最長20m（付属単レンズ使用）【横付け時】 ●カーテン（5対）最長3m
電源	リチウム電池 U9VL (DC9V) ※推奨アルカリ電池 6LR61 も使用可能（寿命は半分になります）
電池寿命	約2年（リチウム電池・常温・1日100回送信時） ※アルカリ電池使用時は約1年
送信信号	●動作禁止タイマーOFF時：約1秒送信＋ 5秒休止 ●動作禁止タイマーON時：約1秒送信（以降約1分間リトリガによる停止）
動作表示灯	赤色LED（検知時間に同期して点灯 / 切替可）
付加機能	電池切れ報知信号（検知・定期送信時）、定期送信機能（生存監視）
調整ボリューム	感度調整：30% 〜 170%（中点 100%）
設定スイッチ	動作表示灯 ON-OFF、動作禁止タイマー ON-OFF
使用周波数帯	426MHz帯（小電力セキュリティシステムの無線設備）
空中線電力	10mW以下
電波到達距離	約100m（見通し距離）
使用温度範囲	－10℃ 〜＋50℃（結露なきこと）
設置場所	屋外・屋内（縦付け時：防雨構造 IP43相当 / 横付け時：非防雨構造）

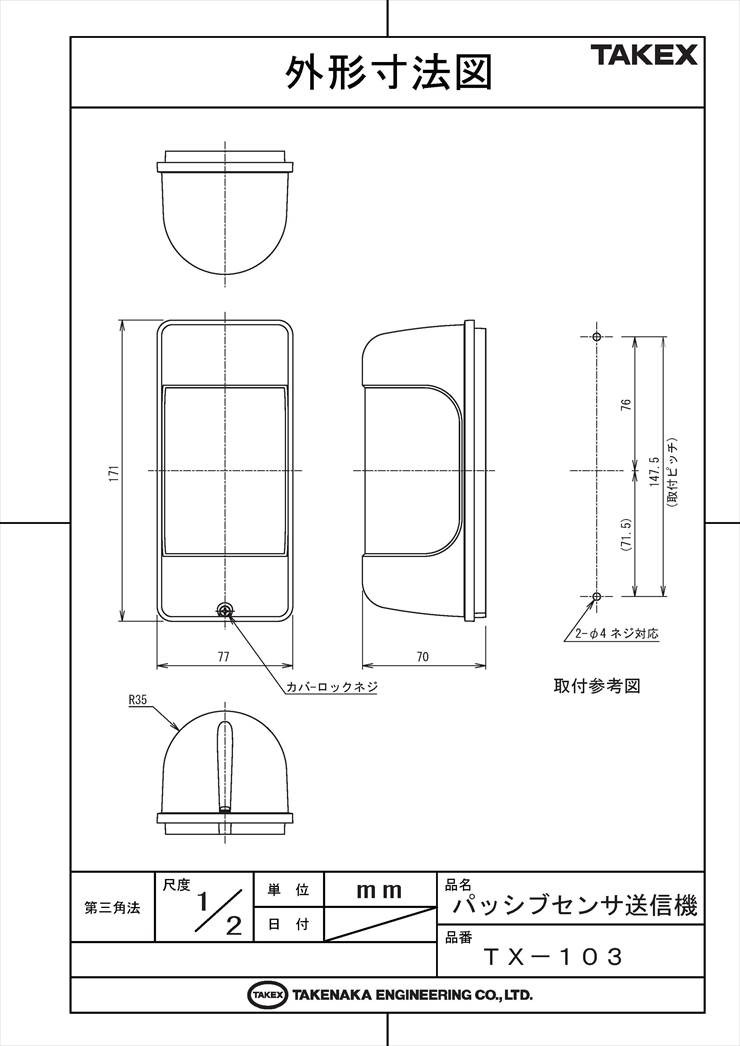

外形寸法	H147.5mm × W77mm × D70mm
質量	約250g（電池含む）
外観	樹脂製（ホワイト）※ブラックタイプ TX-103(BL) もあり

FAQ

Q：屋外設置する場合、雨に濡れても大丈夫ですか？ A：縦付け（壁面やポールへの取り付け）であれば、IP43相当の防雨構造となっているため屋外設置が可能です。横付け（天井設置）の場合は非防雨構造となるため、雨の当たらない軒下などに設置してください。

Q：電池はどれくらい持ちますか？ A：推奨のリチウム電池（U9VL）を使用し、1日100回送信の条件で約2年です。市販のアルカリ電池も使用可能ですが、その場合の寿命目安は約1年となります。

Q：ガラス越しに外の人間を検知できますか？ A：いいえ、パッシブインフラレッド方式はガラスを透過しないため、窓ガラス越しに屋外を検知することはできません。検知エリア内に遮蔽物がないように設置してください。

Q：動作禁止タイマーとはどのような機能ですか？ A：一度検知して送信した後、約1分間は次の検知・送信を行わない機能です。人が頻繁に行き来する場所で電池を無駄に消耗させないための設定です。

Q：電波はどの程度の距離まで届きますか？ A：障害物のない見通し距離で約100mです。ただし、建物の構造（鉄筋コンクリートや断熱材のアルミ箔）や周囲の金属製物体により距離が短くなる場合があります。

Q：検知距離を20mに伸ばしたいのですが可能ですか？ A：はい、可能です。付属の「単レンズ」に交換し、ロングエリア設定にすることで最長20m（1対）の検知が可能になります。

Q：LEDが5秒おきに点滅し始めましたが、故障ですか？ A：故障ではなく「電池切れ」の合図です。電圧が規定以下に下がっていますので、早めに新品の電池と交換してください。

Q：設置後に感度が強すぎて誤報が出る場合はどうすればよいですか？ A：本体内部の「感度ボリューム」を回して感度を下げてください（最小30%まで調整可能）。また、風で揺れる植物などがエリアに入っていないか確認してください。

Q：定期送信機能とは何ですか？ A：異常がない時でも定期的に信号を送信する機能です。受信機側でこの信号を監視することで、機器の盗難や故障、電波遮断を早期に検知できます。

Q：ペアリング（登録）はどのように行いますか？ A：受信機を登録モードにし、1m以内の距離で送信機を動作（手を振る等）させて電波を送ることで完了します。または本体記載のシリアルNo.を直接入力することも可能です。
