防水型接点入力送信機（４周波切替対応型） [TXF-102NWR]

防水型接点入力送信機（４周波切替対応型） [TXF-102NWR]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 防水型接点入力送信機 4周波切替対応 IP67防水 屋外・屋内対応

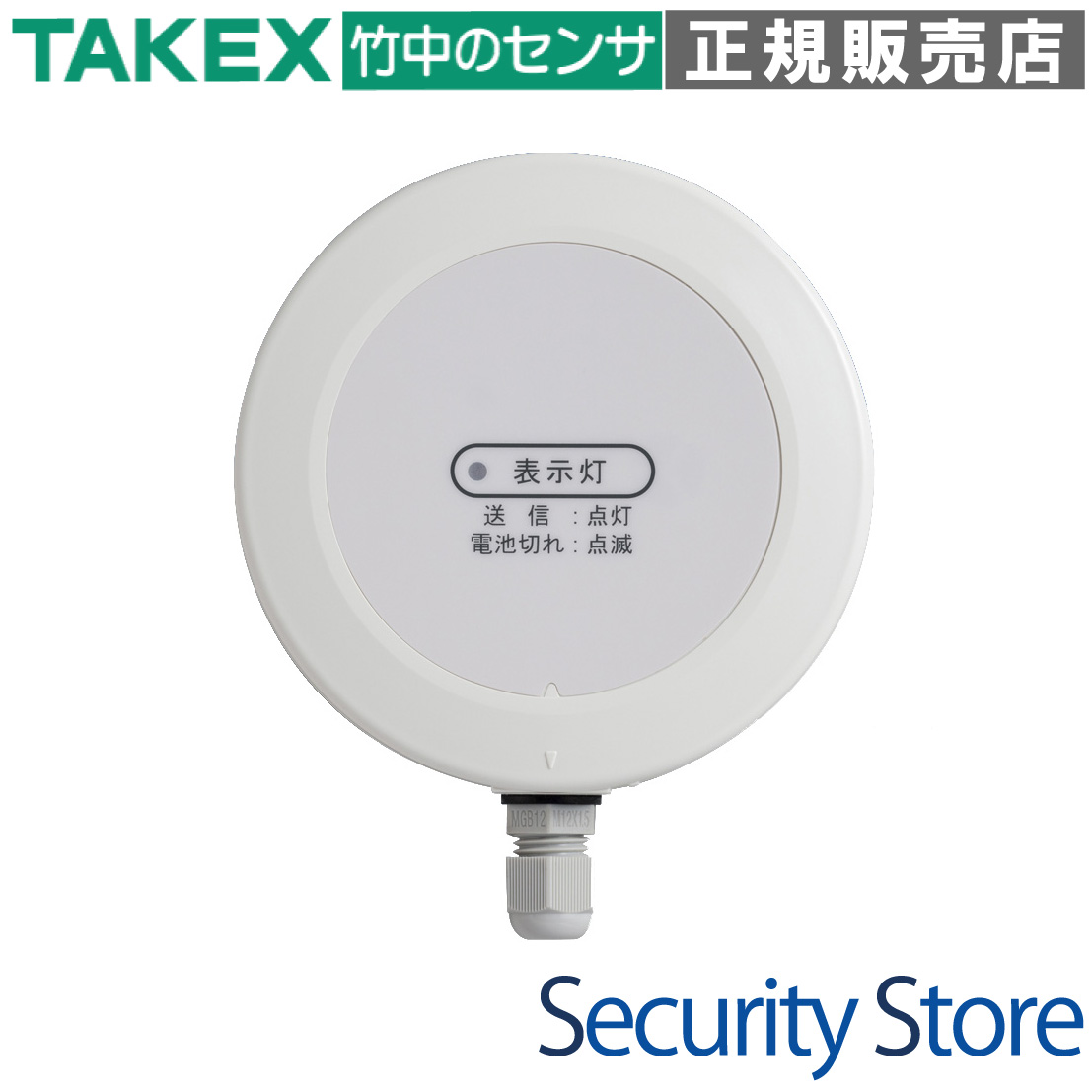

TXF-102NWR 防水型接点入力送信機（４周波切替対応型）

屋外の各種センサーやスイッチの接点信号をワイヤレス化し、受信機へ確実に伝達する高性能送信機です。4周波切替機能により電波混信を最小限に抑え、過酷な環境下でも長期間の安定運用を可能にします。

  • 型番： TXF-102NWR
  • 製品名： 防水型接点入力送信機（４周波切替対応型）
  • 方式： 小電力セキュリティシステム（426MHz帯）
  • 主な用途： 各種センサーの無線化、非常通報ボタンの屋外設置、侵入監視システム
  • 対応環境： 屋内・屋外（IP67相当・日常生活防水構造）
  • 電源仕様： 専用リチウム電池（約8年寿命）または外部電源（DC5〜15V）

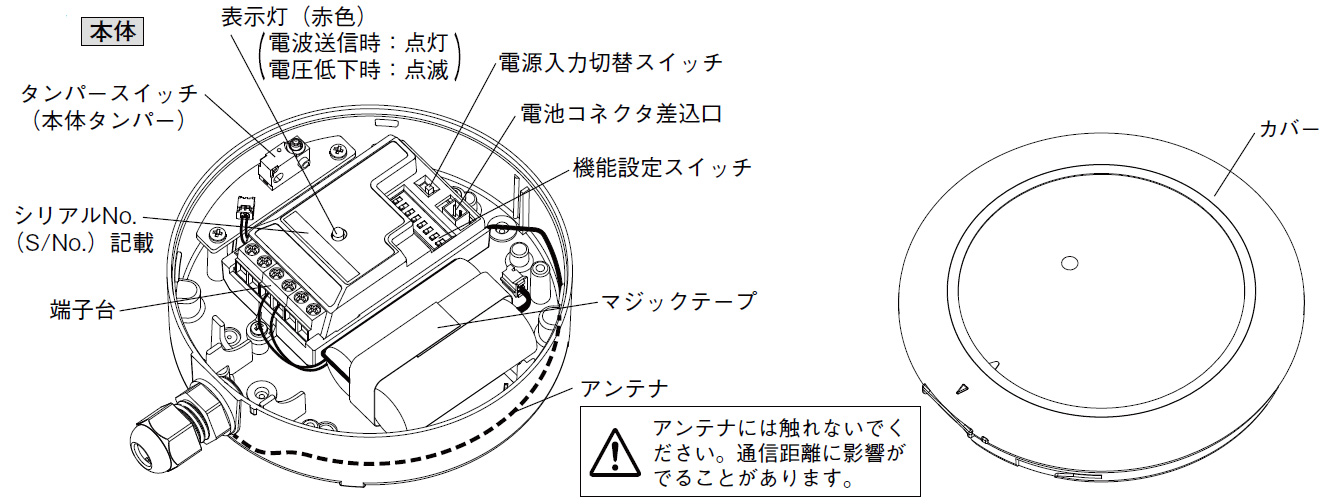

TXF-102NWR 防水型接点入力送信機

資料ダウンロード

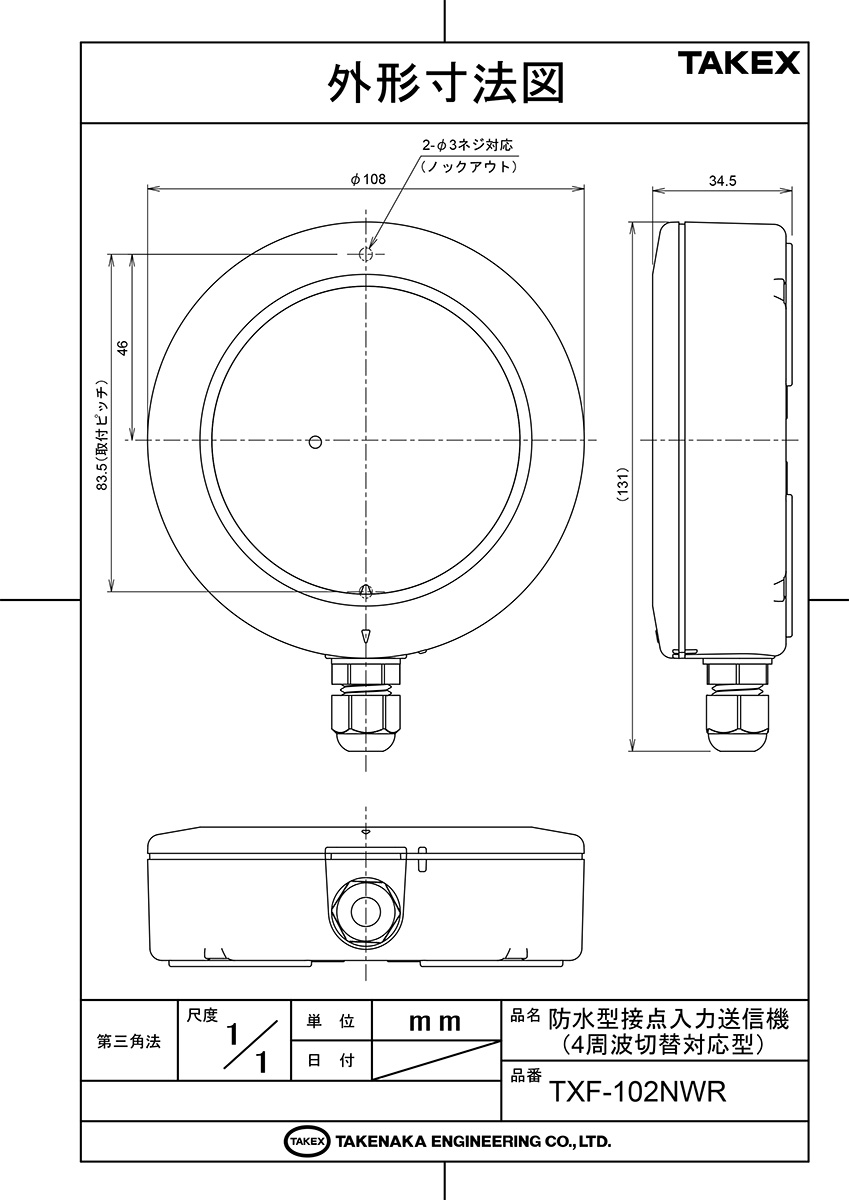

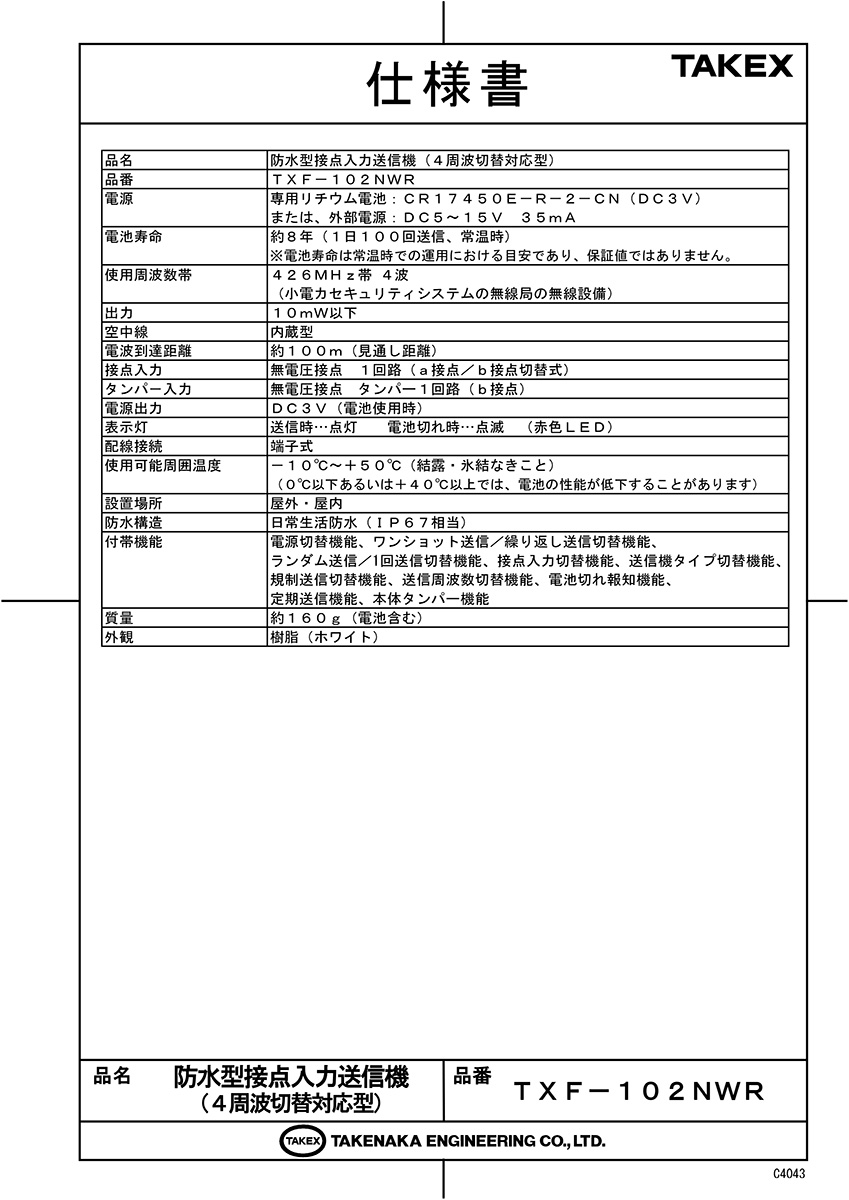

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 屋外センサーの信号を配線困難な場所へ飛ばしたい場合
  • 浴室やプールサイドなど水がかかる場所への押しボタン設置
  • 多数の無線機器が密集するエリアでの混信対策
  • 電池交換の手間を減らしたい長期運用現場

導入前に確認したいポイント

  • 見通し到達距離は約100mです（遮蔽物に注意）
  • 受信機側が「4周波対応型」か確認してください
  • センサーとの配線距離は20m以内にする必要があります
  • 外部電源使用時は電池との併用が不可となります

特長

無線部は「4周波切替対応型」へ進化

従来の防水型接点入力送信機から無線部を改良し、4種類の周波数から選択して切り替えられるようになりました。送信機や中継機を多数使用する現場において、電波の重なりによる混信を大幅に軽減し、システムの信頼性を向上させます。

付属電池で約8年の長寿命化を実現

専用リチウム電池（CR17450E-R-2-CN）を採用することで、1日100回の送信でも約8年間という驚異的な電池寿命を実現しました。メンテナンスコストの削減だけでなく、高頻度で使用される環境でも安心して導入いただけます。

屋外設置を可能にするIP67相当の防水性能

日常生活防水構造（IP67相当）を採用しており、屋外や浴室といった水の影響を受けやすい場所でも使用可能です。堅牢な設計により、厳しい環境下での接点信号伝送を支えます。

柔軟な送信パターン設定機能

警報信号の送信方法を、入力復旧まで繰り返す「繰り返し送信」か、1回のみの「ワンショット送信」から選択可能です。さらに、電波の衝突を防ぐための「ランダム送信」設定も搭載しており、現場のニーズに合わせた細かな運用が可能です。

送信機タイプの切替で多様なセンサーに対応

接点入力端子に接続する機器に合わせて、「接点（警報と復旧を送信）」または「パッシブ（警報のみ送信）」を切り替えられます。マグネットスイッチから人感センサーまで、幅広いデバイスの無線化に対応します。

電池低下や異常を知らせる3つの安心報知

「タンパー（カバー外し検知）」「電池切れ報知」「定期送信（故障・盗難監視）」の3種類の異常信号を受信機に送信します。トラブルを未然に防ぎ、常に正常な監視状態を維持するための自己診断機能が充実しています。

電池と外部電源の選択が可能な2電源方式

標準の電池駆動に加え、DC5〜15Vの外部電源供給にも対応しています。設置場所の電源環境に応じて最適な給電方法を選択できるため、施工の自由度が広がります。

過剰送信を抑える規制送信機能

発報頻度の高い場所に設置する場合、送信間隔（2分・5分・15分）を規制する設定が可能です。不必要な送信を抑制することで、電池の消耗を防ぎ、同一エリア内の無線通信への負担を軽減します。

選定時に評価したい強み

  • 混信回避： 4波切替により無線トラブルを論理的に回避可能
  • メンテナンス性： 約8年の電池寿命により運用管理の負担を極小化
  • 耐環境性： IP67防水で設置場所を選ばない万能設計
  • 施工性： 端子式接続とノックアウト穴設計によりスムーズな配線が可能

施工・設置ガイド

設置前に必ず受信機（または中継機）への登録が必要です。電波到達距離は周囲の壁面素材や金属物の有無に左右されるため、本固定前に実際の場所で動作確認を行ってください。

確認項目 この製品での考え方
配線処理 1本の丸型コードを推奨。複数本配線の場合は必ずコーキング処理を行ってください。
設置高さ アンテナを内蔵しているため、周囲に金属板がない場所に設置することで感度が安定します。
電源設定 基板上の「電源入力切替スイッチ」を電池または外部電源の正しい方に設定してください。

製品仕様

項目 内容
品名防水型接点入力送信機（4周波切替対応型）
品番TXF-102NWR
電源専用リチウム電池：CR17450E-R-2-CN（DC3V）、または外部電源：DC5〜15V 35mA
電池寿命約8年（1日100回送信、常温時における目安）
使用周波数帯426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
出力 / 空中線10mW以下 / 内蔵型
電波到達距離約100m（見通し距離）
接点入力無電圧接点 1回路（a接点 / b接点切替式） ※配線距離20m以内
タンパー入力無電圧接点 タンパー 1回路（b接点）
電源出力DC3V（電池使用時）
表示灯送信時：点灯、電池切れ時：点滅（赤色LED）
使用可能周囲温度-10℃〜＋50℃（結露・氷結なきこと）
防水構造日常生活防水（IP67相当）
付帯機能電源切替、送信パターン切替、送信機タイプ切替、規制送信切替、周波数切替、異常報知、定期送信
外形寸法直径 約108mm × 奥行 34.5mm
質量約160g（電池含む）

FAQ

Q：電池寿命はどのくらいですか？ A：付属の専用リチウム電池で約8年です（常温時、1日100回送信の目安）。使用環境や送信頻度により変動します。
Q：屋外にそのまま設置しても大丈夫ですか？ A：IP67相当の防水構造ですので、雨のかかる屋外でも設置可能です。ただし水中や激しい水しぶきが常に当たる場所は避けてください。
Q：電波はどのくらいの距離まで届きますか？ A：見通し距離で約100mです。壁や障害物がある場合は短くなるため、必要に応じて中継機をご検討ください。
Q：4周波切替とは何のためにありますか？ A：近隣で他のワイヤレスシステムが稼働している場合や、多台数設置時の電波干渉（混信）を避けるために周波数を分けることができます。
Q：接続できるセンサーの種類に制限はありますか？ A：無電圧接点出力（a接点またはb接点）を持つセンサーであれば接続可能です。接点出力時間が0.5秒以上のものを使用してください。
Q：電池切れはどうやってわかりますか？ A：本体の赤色LEDが約5秒に1回点滅するほか、受信機にも電池切れ信号を送信して通知します。
Q：外部電源（DC12V等）で動かすことはできますか？ A：はい、DC5〜15Vの外部電源に対応しています。その際は必ず電池を取り外して使用してください。
Q：センサーとの配線はどのくらい伸ばせますか？ A：配線距離は20m以内で接続してください。
Q：定期送信機能とは何ですか？ A：故障や盗難、電波遮断などを検知するために、定期的にチェック信号を送る機能です。システムの死活監視に役立ちます。
Q：登録後の設定変更は可能ですか？ A：送信機タイプの切り替え（接点⇔パッシブ）を行った場合は、受信機側での再登録が必要になります。
