TAKEX パッシブセンサースポット警戒型省エネ設計屋内天井用

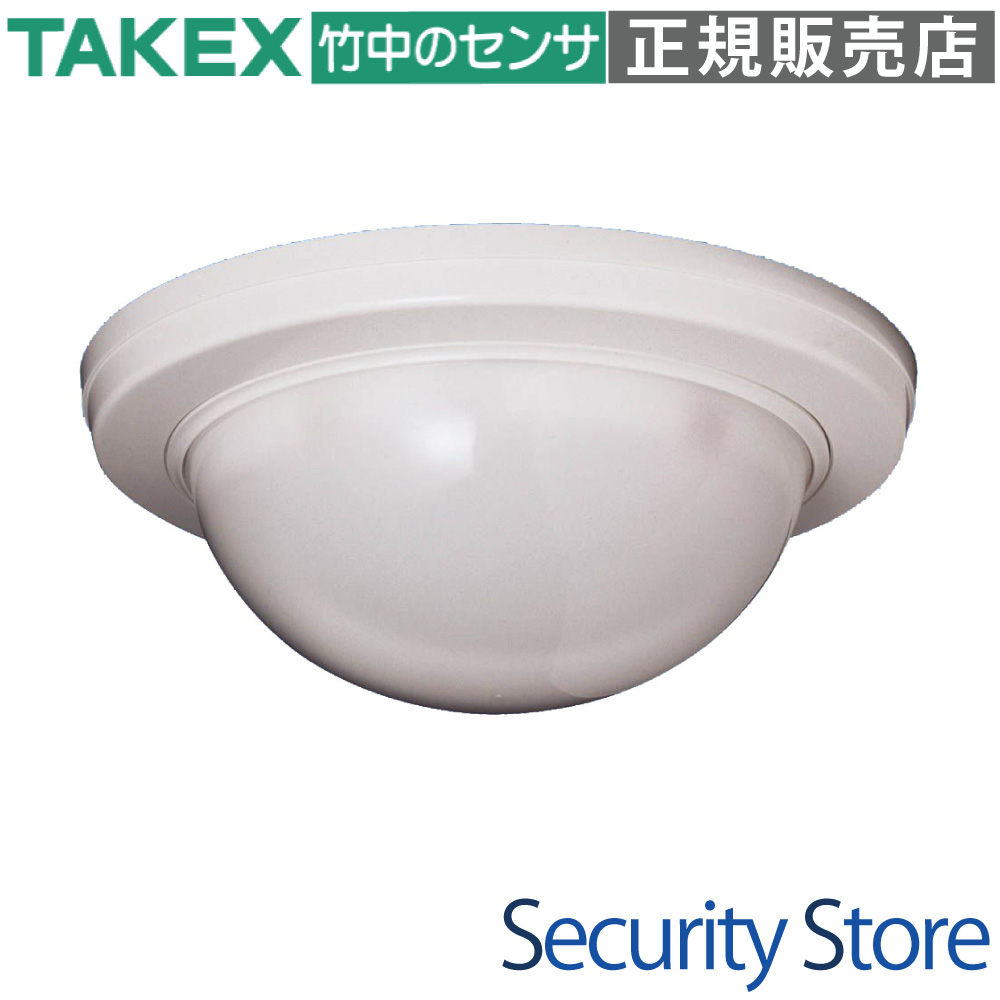

PA-6805B：パッシブセンサースポット警戒型

PA-6805Bは、消費電流をわずか8mAに抑えた省エネ・コンパクト設計のスポット警戒型パッシブセンサーです。直下などの特定エリアを重点的に監視する用途に最適で、意匠を重視する空間に溶け込む黒色モデル（BL）もラインナップしています。

型番： PA-6805B / PA-6805B(BL)
製品名： パッシブセンサースポット警戒型
検知方式： パッシブインフラレッド（PIR）方式
主な用途： 寺社仏閣、博物館・美術館、店舗、オフィス等の特定エリア・展示物監視
設置場所 / 対応環境： 屋内天井面（別売アタッチメントで壁付可）
仕様上の核： 低消費電流（8mA以下）、広範囲電圧対応（DC7〜30V）、オートリセットメモリー機能搭載

資料ダウンロード

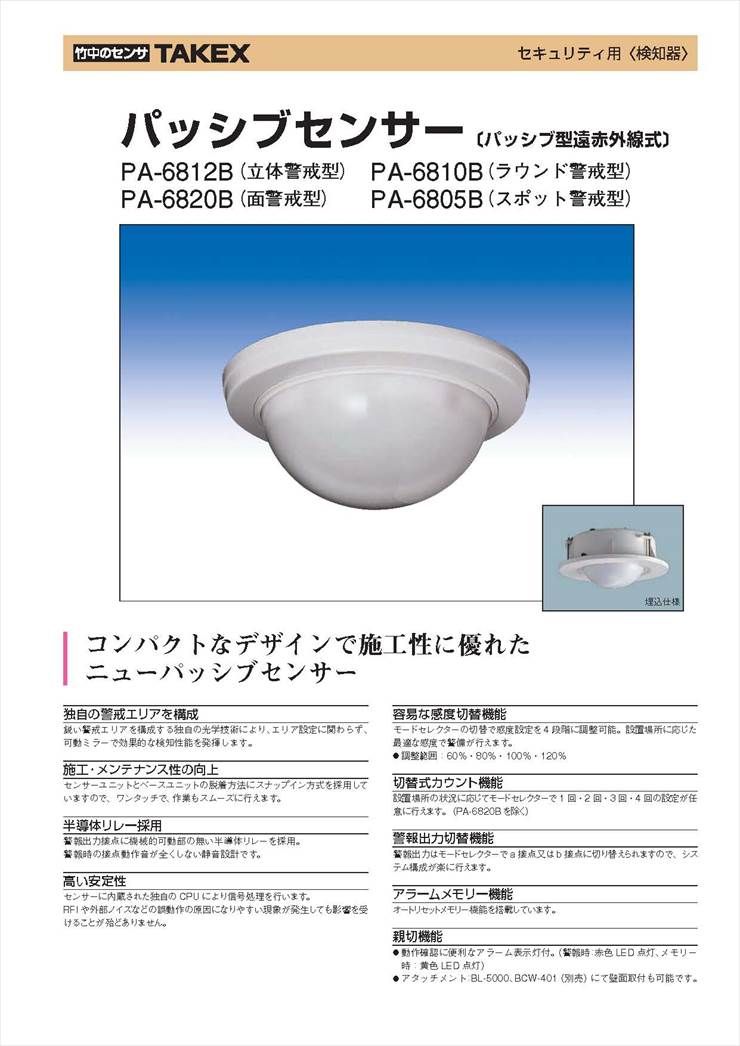

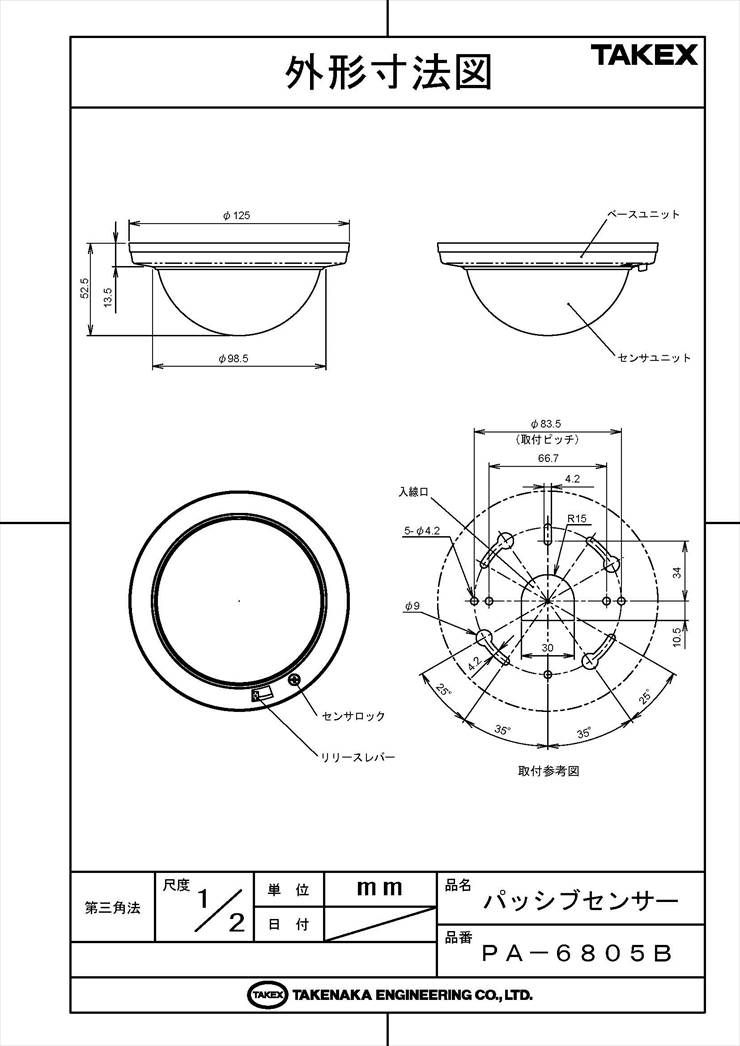

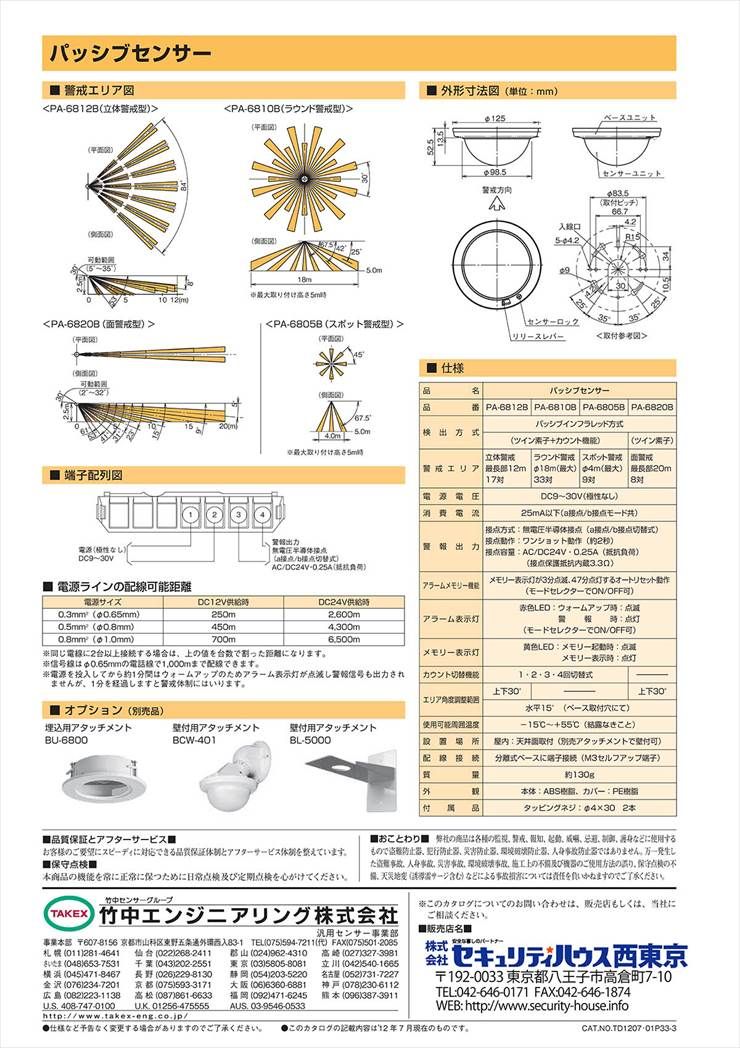

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

美術館や展示物の直下監視
店舗やオフィスの特定通路・入り口のスポット警戒
黒や暗色系の天井でセンサーを目立たせたくない場所
長距離配線や電圧ドロップが懸念される現場

導入前に確認したいポイント

屋内専用です（屋外や水気のある場所は不可）
直射日光やエアコンの風が直接当たる場所を避けてください
小動物やペットが通る場所では誤報の可能性があります
センサーに向かって直進する動きは検知しにくい特性があります

特長

低消費電流と広範囲電圧による圧倒的な省エネ・施工性

消費電流を従来製品の約3分の1である8mAに低減しています。これにより小型の電源装置が利用でき、コストダウンに貢献します。さらに、動作電圧はDC7?30Vと広範囲に対応しているため、配線抵抗による電圧ドロップを気にせず長距離配線が可能で、既存システムのリニューアルにも最適です。

意匠を損ねないブラック（黒色）ラインナップ

寺社仏閣、博物館、美術館、アパレル店舗など、暗色系の天井においてセンサーを目立たせたくない要望に応え、黒色仕様「PA-6805B(BL)」を標準ラインナップしています。LEDの視認性や検知性能は白色モデルと同等です。

高安定性を支える独自のCPUと充実した設定機能

センサーに内蔵された独自のCPUが信号処理を行い、電気的ノイズや電波ノイズによる誤動作を強力に抑制します。また、設置環境に応じて感度（60%?120%の4段階）や、パルスカウント（1?4回）を細かく切り替えられるため、現場ごとの最適なチューニングが可能です。

選定時に評価したい強み
スポット警戒： 鋭い警戒エリアを形成し、直下のピンポイントな動きを逃さず検知。
メンテナンス性： ベースと本体の脱着にスナップイン方式を採用し、ワンタッチでスムーズな作業が可能。
柔軟な出力： a接点/b接点の切替機能により、防犯システムだけでなく照明やカメラとの連動も容易。
アラームメモリー： 複数設置時でも、発報したセンサーをLEDで特定できるオートリセットメモリー機能搭載。

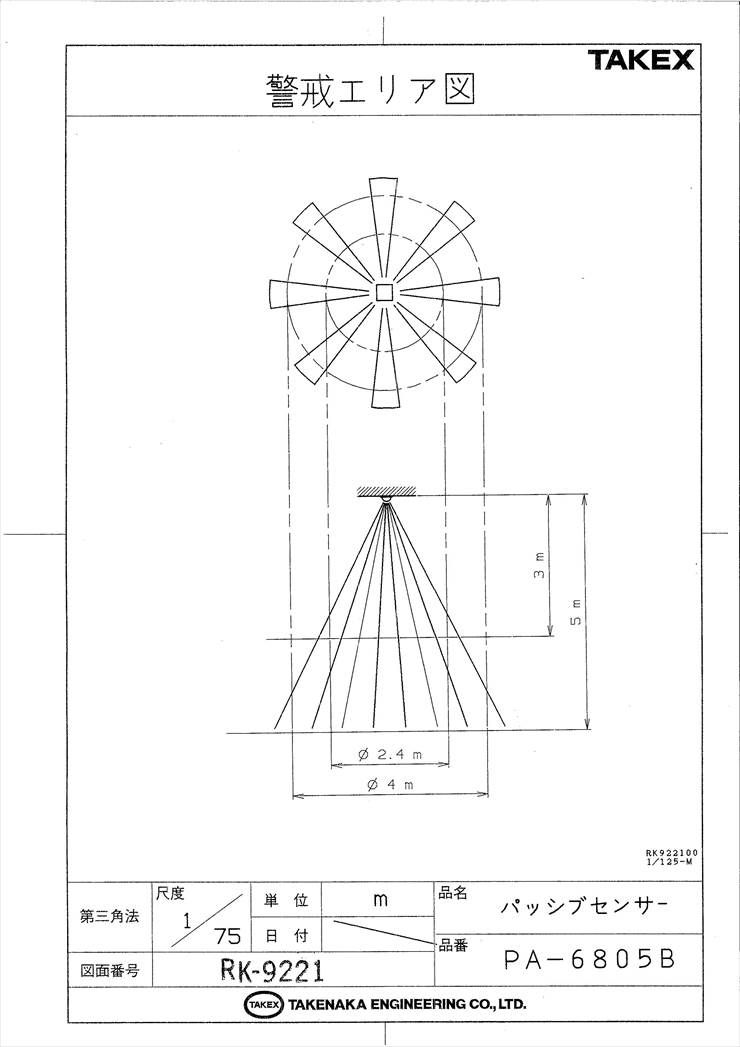

施工・設置ガイド（警戒エリア）

本製品はスポット警戒型のため、天井の高さに比例して警戒範囲の直径が変わります。設置前に以下の相関表をご確認ください。

取付天井高さ	警戒範囲（直径）
2.0m	1.6m
2.5m	2.0m
3.0m	2.4m
4.0m	3.2m
5.0m（最大）	4.0m

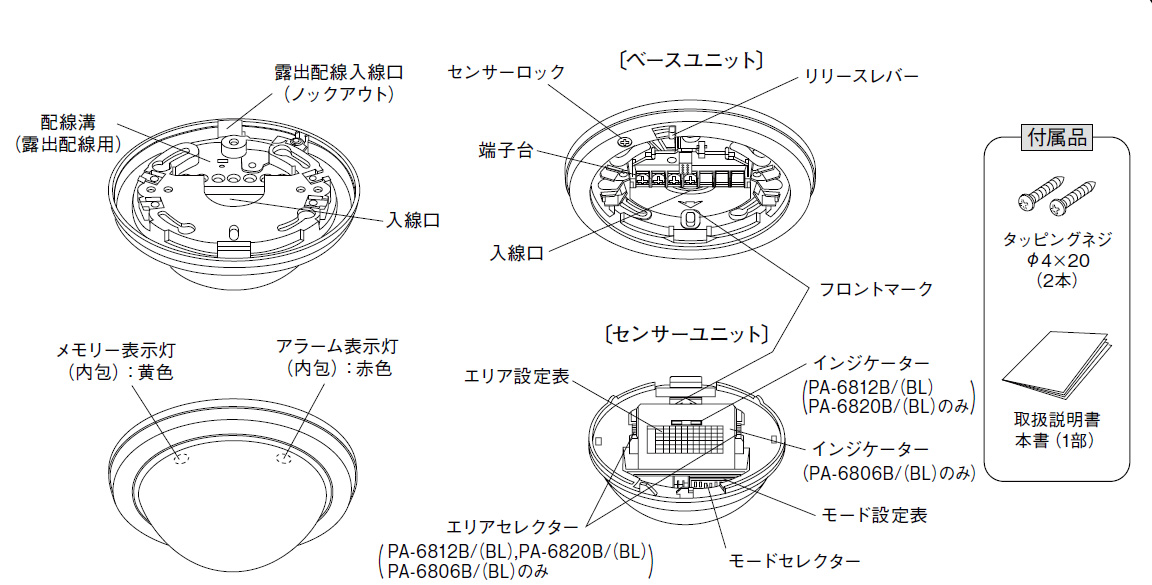

内部設定 / DIPスイッチ設定

センサーユニット裏面のディップスイッチ（モードセレクター）で、以下の設定が可能です。

SW番号	設定項目	ON（上側）	OFF（下側）	出荷時設定
1	アラーム表示灯	警報時点灯	常時消灯	ON
2	メモリー表示灯	オートリセットメモリー	メモリー機能なし	OFF
3	警報出力論理	a接点（N.O.）	b接点（N.C.）	OFF
4・5	感度設定	120% / 100% / 80% / 60% の4段階		100%
6・7	カウント設定	1回 / 2回 / 3回 / 4回		1回

LED表示と動作状態

表示灯（色）	状態	意味
アラーム（赤）	点滅	ウォームアップ状態（電源投入後約1分間）
	点灯	警報出力中（約2秒間）
メモリー（黄）	点滅	発報後、メモリーが作動している状態（3分間）
	点灯	メモリー保持状態（点滅後 47分間）

配線・端子仕様と推奨配線距離

M3セルフアップ端子を採用しており、電源入力には極性がありません。低消費電流設計のため、非常に長距離の配線が可能です。

電線径（単線）	DC 12V供給時の最大距離	DC 24V供給時の最大距離
Φ0.65mm	3,000mまで	10,200mまで
Φ0.9mm	5,700mまで	19,600mまで
Φ1.2mm	10,200mまで	27,400mまで

※信号線（警報出力）はΦ0.65mmの電話線で1,000mまで配線可能です。

トラブルシューティング

現象	推定原因と処置
全く動作しない	電源電圧不足、またはウォームアップ中（約1分）です。電圧の確認と待機を行ってください。警戒面にガラス等の遮蔽物がある場合も検知しません。
時々動作しない	カバーの汚れ、または人と周囲の温度差が少ない可能性があります。感度を「120%」に上げるか、エリアを再調整してください。
人がいないのに動作する	エリア内の揺れる物体（カーテン等）、空調の吹き出し、直射日光、電気的ノイズなどが原因です。設置環境の改善やカウント設定の変更をお試しください。
表示灯はつくが受信機が動作しない	配線の断線、または警報出力論理（a接点/b接点）の設定が受信機側と合っていない可能性があります。SW3の設定をご確認ください。

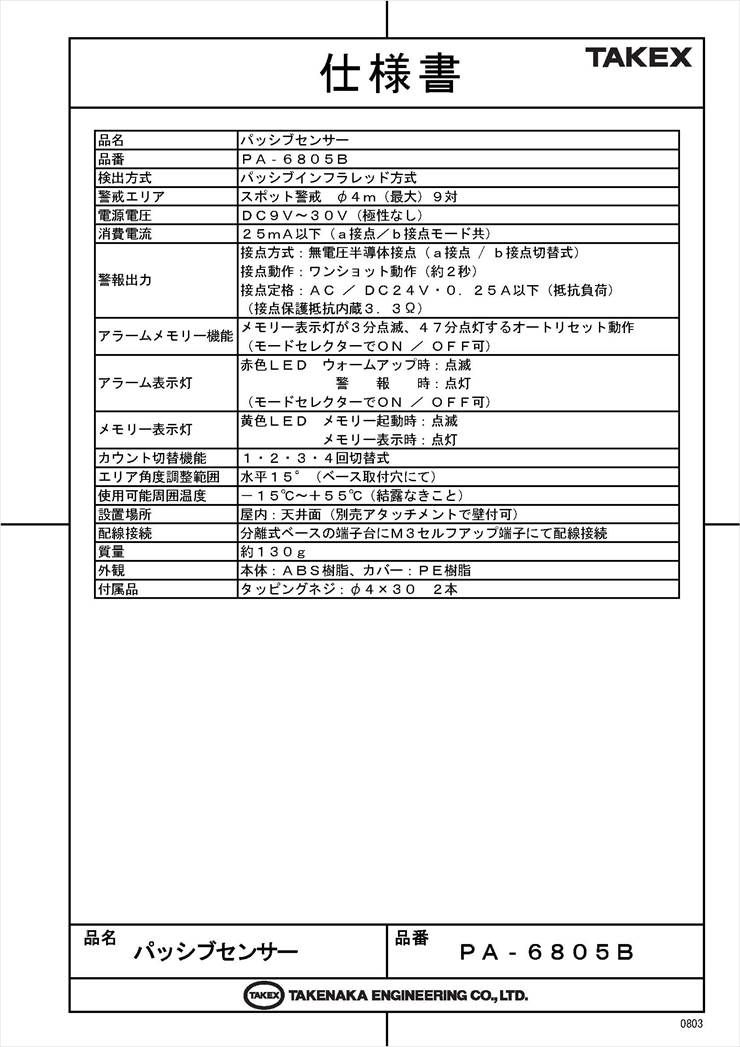

製品仕様

項目	内容
品名	パッシブセンサー
品番	PA-6805B
検出方式	パッシブインフラレッド方式
警戒エリア	スポット警戒　φ4m（最大）　18本（9対）
電源電圧	DC7V?30V（極性なし）
消費電流	8mA以下
警報出力	接点方式：無電圧半導体接点（a接点／b接点切替式）接点動作：ワンショット動作（約2秒）接点定格：AC／DC24V・0.25A以下（抵抗負荷）（接点保護抵抗内蔵3.3Ω）
アラームメモリー機能	メモリー表示灯が3分点滅、47分点灯するオートリセット動作（モードセレクターでON／OFF可）
アラーム表示灯	赤色LED　ウォームアップ時：点滅　　　　　警　　　報　時：点灯（モードセレクターでON／OFF可）
メモリー表示灯	黄色LED　メモリー起動時：点滅　　　　　メモリー表示時：点灯
感度切替機能	60・80・100・120%切替式
カウント切替機能	1・2・3・4回切替式
エリア角度調整範囲	水平15°（ベース取付穴にて）
使用可能周囲温度	?15℃?＋55℃（結露なきこと）
設置場所	屋内：天井面（別売アタッチメントで壁付可）
配線接続	分離式ベースの端子台にM3セルフアップ端子にて配線接続
質量	約130g
外観	本体、カバー：樹脂

FAQ

Q：PA-6805Bの最大警戒範囲はどのくらいですか？ A：天井の高さが5mの場合、直下に直径4mのスポット警戒エリアを形成します。天井の高さに応じて警戒範囲の直径は変動します。

Q：黒色のモデルはありますか？ A：はい、意匠性を損ねない黒色仕様の「PA-6805B(BL)」をラインナップしております。寺社仏閣や美術館の暗色系天井などに最適です。

Q：電源電圧と消費電流を教えてください。 A：動作電圧はDC7?30V（極性なし）、消費電流は8mA以下と非常に省エネ設計となっています。

Q：屋外への設置は可能ですか？ A：本製品は屋内専用です。雨水が当たる場所や、結露する環境、直射日光が強く当たる場所での使用はできません。

Q：感度の調整はできますか？ A：はい、センサー本体裏面のディップスイッチで、環境に合わせて60%・80%・100%（標準）・120%の4段階に調整可能です。

Q：アラームメモリー機能とはどのような機能ですか？ A：複数のセンサーがある環境で、どのセンサーが検知したかを後から確認できる機能です。発報後3分間は黄色LEDが点滅し、その後47分間点灯します。

Q：警報接点の出力方式は変更できますか？ A：ディップスイッチの切り替えで、a接点（ノーマルオープン）とb接点（ノーマルクローズ）を任意に設定可能です。防犯システムや照明連動など用途に合わせてお使いいただけます。

Q：カウント機能とは何ですか？ A：警報を出力するまでに必要な検知パルスの回数を1回・2回・3回・4回から設定できる機能です。誤報が多い環境では回数を増やすことで対策できます。

Q：ペットや自動掃除ロボットが通る場所でも使えますか？ A：パッシブセンサーは温度変化を伴う動体を検知するため、ペットやロボットがエリアに入ると誤報の原因となります。通過する場所への設置は推奨しません。

Q：センサーのカバーが汚れた場合はどうすればよいですか？ A：柔らかく乾いた布で軽く拭き取ってください。シンナー等の化学薬品を使用するとレンズが変質し、性能が低下する恐れがあります。
