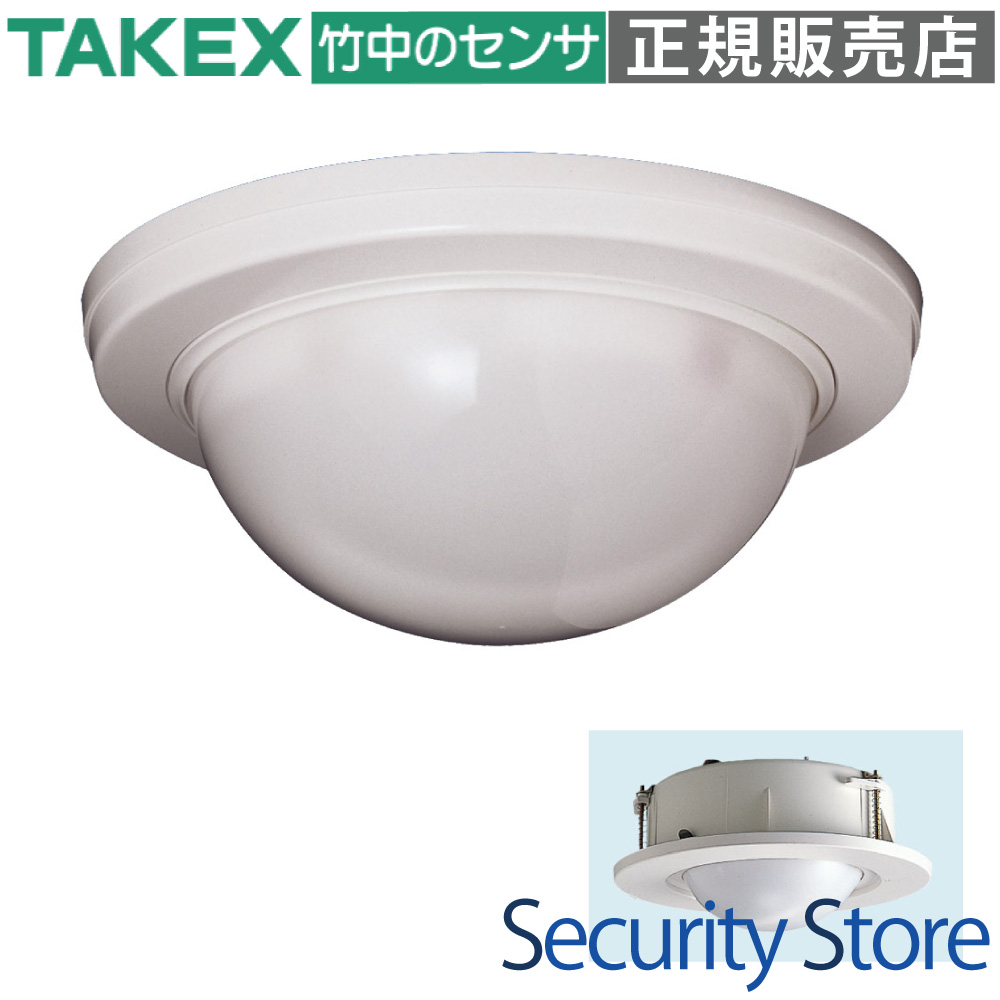

TAKEX（竹中エンジニアリング）パッシブセンサー立体警戒高天井対応低消費電流

PA-6812B：パッシブセンサー立体警戒型

PA-6812Bは、最長12m（84度）の立体警戒エリアを形成し、空間内の侵入者を確実に捉えるパッシブインフラレッド（PIR）センサーです。最大5.0mの高天井への設置に対応し、消費電流を当社従来品比約3分の1（8mA）に抑えた省エネ・コンパクトなベーシックモデルです。

型番： PA-6812B
製品名： パッシブセンサー（立体警戒型）
方式 / カテゴリ： パッシブインフラレッド（PIR）方式 / 屋内用センサー
主な用途： オフィス、店舗、ロビー等の空間全体の侵入検知
設置場所 / 対応環境： 屋内天井面（最大取付高さ 5.0m）
電源 / 通信 / 仕様上の核： DC 7V ? 30V（無極性） / 8mA以下の超低消費電流

資料ダウンロード

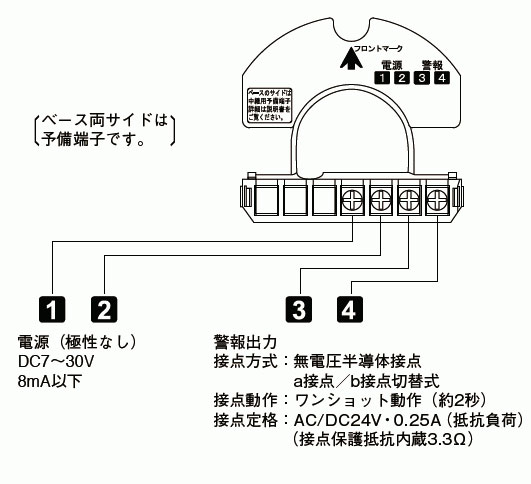

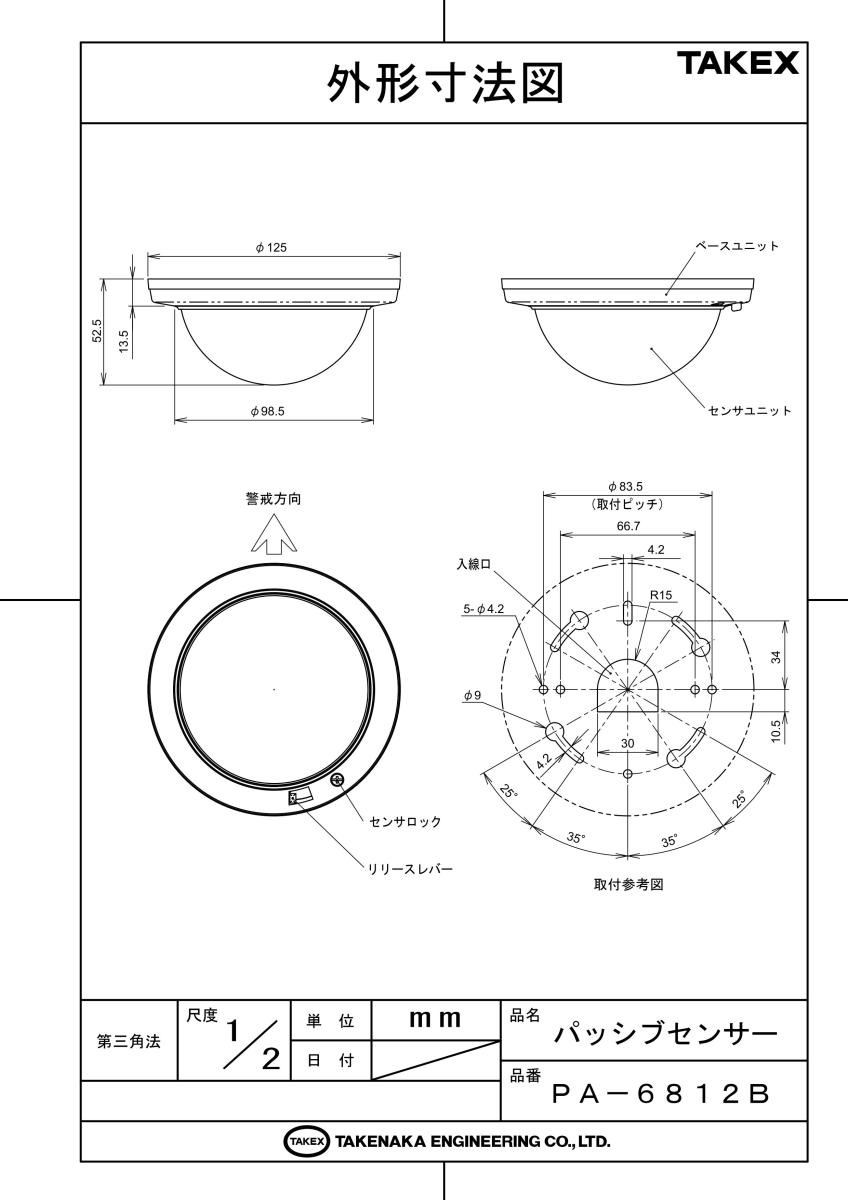

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィスや店舗のフロア全体の防犯監視
天井が高い（最大5.0m）ロビーや倉庫の警戒
消費電力を抑えたい大規模なセキュリティシステム
既存の配線を流用したリニューアル工事
意匠性を重視する施設（黒色モデルもラインナップ）

導入前に確認したいポイント

天井の高さと警戒したい距離のバランス（エリア設定が必要）
エアコンの吹き出し口など急激な温度変化がある場所の回避
ガラスや透明樹脂越しでは赤外線が遮断され検知不可
直射日光や強い反射光が入射しない位置への設置

特長

圧倒的な省エネ・低電圧設計

消費電流を当社従来品比約3分の1となる8mA以下に低減しました。これにより、小型の電源装置でも運用可能となり、システム全体のコストダウンに寄与します。また、動作電圧はDC7V?30Vと幅広く、配線抵抗による電圧ドロップの影響を受けにくいため、長距離配線や既存配線の流用にも適しています。

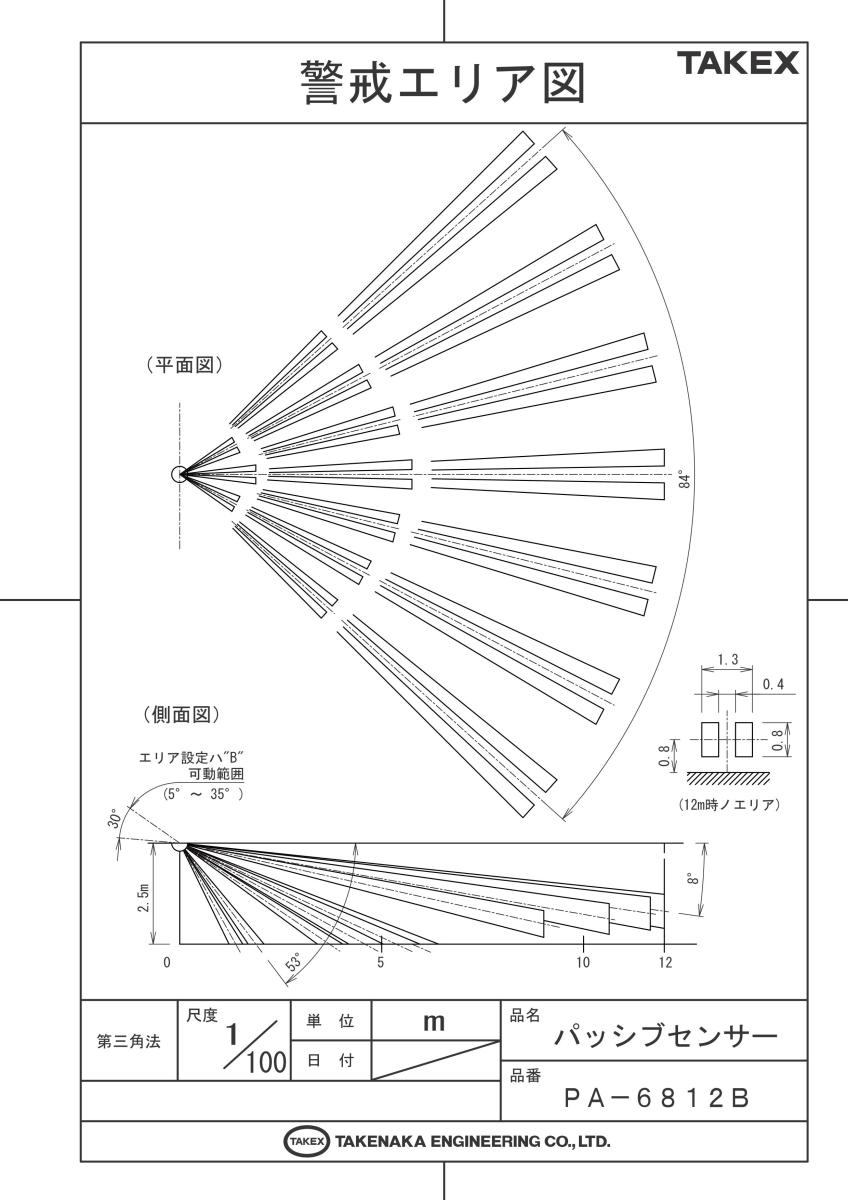

広角12mの立体警戒と高機能エリア調整

最大12m×84度の扇状に広がる立体警戒エリアを、34本（17対）の警戒ビームで高密度にカバーします。エリアセレクターを上下に回転させることで内部のミラー角度が変化し、A?Kのアルファベットインジケーターで現在の設定を可視化。設置高さに応じた最適な検知エリアを簡単に構築できます。

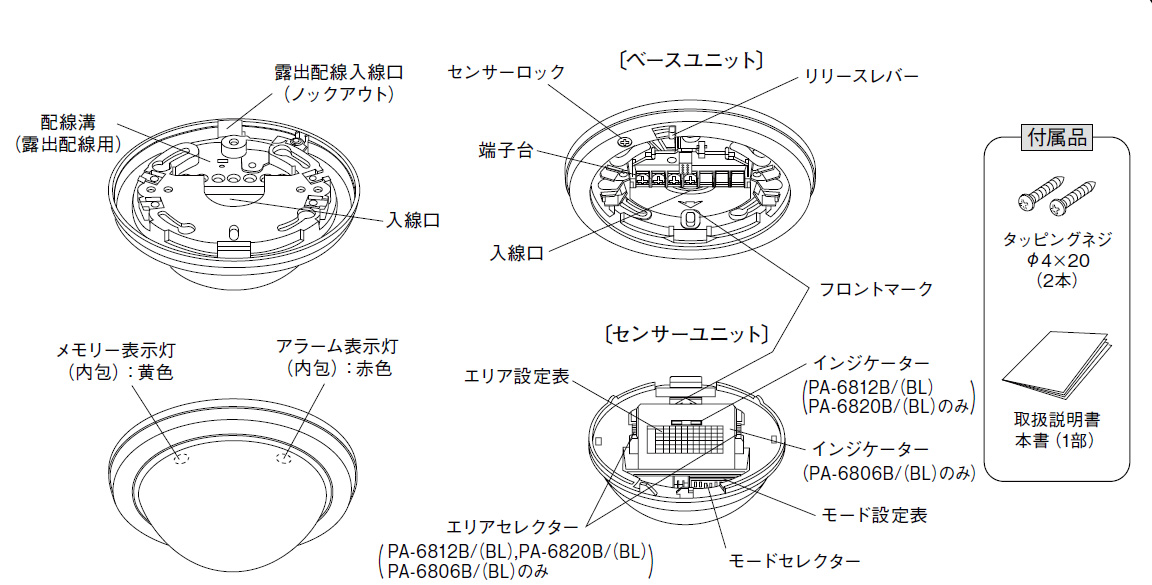

施工・メンテナンス性を極めた構造

センサーユニットとベースユニットの脱着には「スナップイン方式」を採用。工具不要のワンタッチ着脱により、高所での作業もスムーズかつ安全に行えます。また、独自のCPU信号処理により、電波ノイズや電気ノイズに対する高い安定性を確保しています。

選定時に評価したい強み
環境適応力： 感度（4段階）やパルスカウント（1〜4回）を現場環境に合わせて細かく設定可能。
高天井対応： 最大5.0mの高さまで設置でき、広範囲な空間監視を実現。
オートリセットメモリー： 発報したセンサーをLEDで特定でき、50分後に自動消灯する機能を搭載。
汎用性の高い出力： 警報出力はa接点（常時開）とb接点（常時閉）をスイッチで簡単に切り替え可能。

施工・設置ガイド

取付高さとエリア調整（設定コード）

本機は取付高さと目標とする最大警戒距離に応じて、エリアセレクターを調整し、アルファベット（A?K）を合わせる必要があります。

天井高さ(m) \ 最大距離	4m	6m	8m	10m	12m
2.0m	E	C	B	B	A
2.5m	G	E	D	C	B
3.0m	I	F	E	D	C
4.0m	-	I	G	E	D
5.0m	-	K	I	G	F

※垂直調整は上下各30度、水平調整はベース取付穴にて左右各15度の微調整が可能です。

推奨配線距離（センサー?電源装置間）

供給電圧および電線径により最大長が制限されます。電圧降下を防ぐため下表を参照してください。

電線径（単線）	DC 12V 供給時	DC 24V 供給時
φ 0.65mm	3,000mまで	10,200mまで
φ 0.9mm	5,700mまで	19,600mまで
φ 1.2mm	10,200mまで	27,400mまで

※信号線はφ 0.65mm以上の電話線で1,000mまで配線可能です。

内部設定 / DIPスイッチ詳細

SW番号	設定項目	ON（上側）	OFF（下側）	出荷時設定
1	アラーム表示灯	点灯させる	点灯させない	ON
2	メモリー表示灯	オートリセット有効	メモリー機能なし	OFF
3	警報出力論理	a接点（N.O.）	b接点（N.C.）	OFF
4・5	感度設定	60% / 80% / 100% / 120% 切替		100%
6・7	カウント設定	1回 / 2回 / 3回 / 4回切替		2回

LED表示の動作状態

LED名称	色	状態	動作・意味内容
アラーム表示灯	赤	点滅	ウォームアップ状態（電源投入から約1分間）
アラーム表示灯	赤	点灯	警報信号出力中（約2秒間のワンショット動作）
メモリー表示灯	黄	点滅	メモリー起動（発報から最初の3分間）
メモリー表示灯	黄	点灯	メモリー保持（点滅終了後、47分間点灯維持）

トラブルシューティング

現象	推定原因	処置・確認事項
全く動作しない	電源電圧の不足、またはウォームアップ中	端子電圧(DC7?30V)の確認。電源投入後1分待機。
時々動作しない	エリア設定の不一致、カバー汚れ、温度差不足	インジケーター（A?K）の再設定。清掃。感度を120%へ。
人がいないのに動作	エリア内の可動体、空調の熱気、カウント不足	植物や空調を避ける。カウント設定を増やす（3回など）。
赤LED点灯のまま	自己診断機能による内部異常検知	電源リセットでも復旧しない場合はユニット交換。

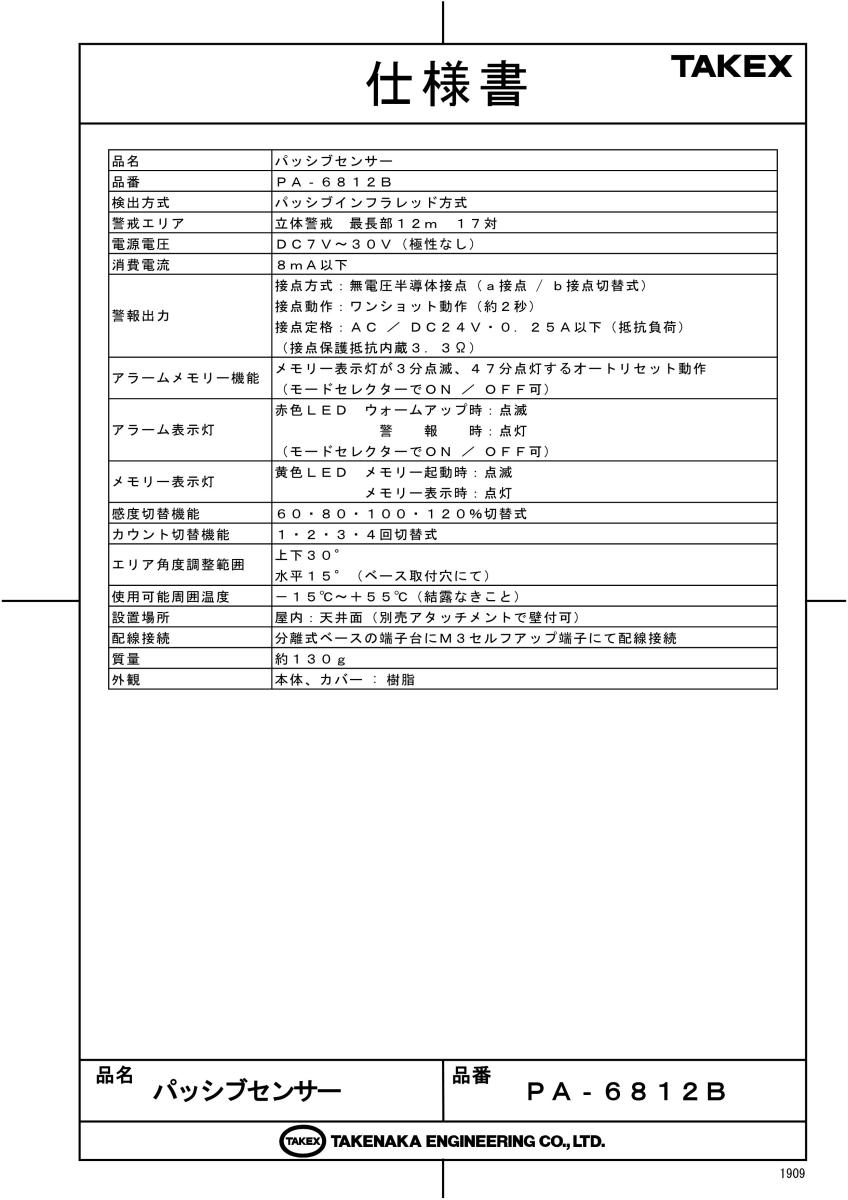

製品仕様

項目	内容
品名	パッシブセンサー
品番	PA-6812B
検出方式	パッシブインフラレッド方式
警戒エリア	立体警戒　最長部12m　34本（17対）
電源電圧	DC7V〜30V（極性なし）
消費電流	8mA以下
警報出力	接点方式：無電圧半導体接点（a接点 / b接点切替式）接点動作：ワンショット動作（約2秒）接点定格：AC / DC24V・0.25A以下（抵抗負荷）（接点保護抵抗内蔵3.3Ω）
アラームメモリー機能	メモリー表示灯が3分点滅、47分点灯するオートリセット動作（モードセレクターでON / OFF可）
アラーム表示灯	赤色LED　ウォームアップ時：点滅警報時：点灯（モードセレクターでON / OFF可）
メモリー表示灯	黄色LED　メモリー起動時：点滅メモリー表示時：点灯
感度切替機能	60・80・100・120%切替式
カウント切替機能	1・2・3・4回切替式
エリア角度調整範囲	上下30° 水平15°（ベース取付穴にて）
使用可能周囲温度	?15℃〜＋55℃（結露なきこと）
設置場所	屋内：天井面（別売アタッチメントで壁付可）
配線接続	分離式ベースの端子台にM3セルフアップ端子にて配線接続
質量	約130g
外観	本体、カバー：樹脂

FAQ

Q：PA-6812Bは屋外に設置できますか？ A：いいえ、本製品は屋内専用センサーです。急激な温度変化や直射日光、雨水の影響を受ける屋外や半屋外環境では誤動作の原因となりますので設置は避けてください。

Q：最大警戒距離はどのくらいですか？ A：最大で12m（84度）の立体警戒エリアをカバーします。設置する天井の高さに合わせてエリア調整が必要です。

Q：ガラス越しに外の人間を検知することはできますか？ A：パッシブインフラレッド方式は、遠赤外線の変化を検知します。遠赤外線はガラスや透明樹脂を透過しないため、ガラス越しの検知はできません。

Q：取り付け高さの制限はありますか？ A：天井高最大5.0mまで設置可能です。倉庫やロビーなどの高天井環境にも適応します。

Q：電源配線の極性はありますか？ A：DC7V〜30Vの無極性タイプですので、施工時のプラスマイナスの確認作業を省くことができます。

Q：警報出力の接点方式は切り替え可能ですか？ A：はい、センサー内部のDIPスイッチ（SW3）により、a接点（常時開）とb接点（常時閉）を現場のシステムに合わせて切り替えることができます。

Q：アラームメモリー機能とは何ですか？ A：複数のセンサーを接続している場合、発報したセンサーを特定するための機能です。発報後、黄色LEDが3分点滅＋47分点灯し、合計50分後に自動消灯（リセット）されます。

Q：感度設定の目安を教えてください。 A：通常は標準の100%で使用します。夏場など周囲温度と体温の差が少なく検知しにくい場合は120%、誤報リスクが高い過酷な環境では80%や60%に調整してください。

Q：カウント機能はどのように使い分けますか？ A：標準は2回設定です。急激な温度変化（空調など）により誤動作が発生しやすい環境では、3回または4回に設定することでノイズを排除し安定性を高めることができます。

Q：電源投入後に赤色LEDが点滅するのは故障ですか？ A：故障ではありません。電源投入後の約1分間は回路安定のためのウォームアップ期間となり、この間は赤色LEDが点滅し警報出力は行われません。
