パッシブセンサーラウンド警戒型 TAKEX 竹中エンジニアリング [PA-6810B]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

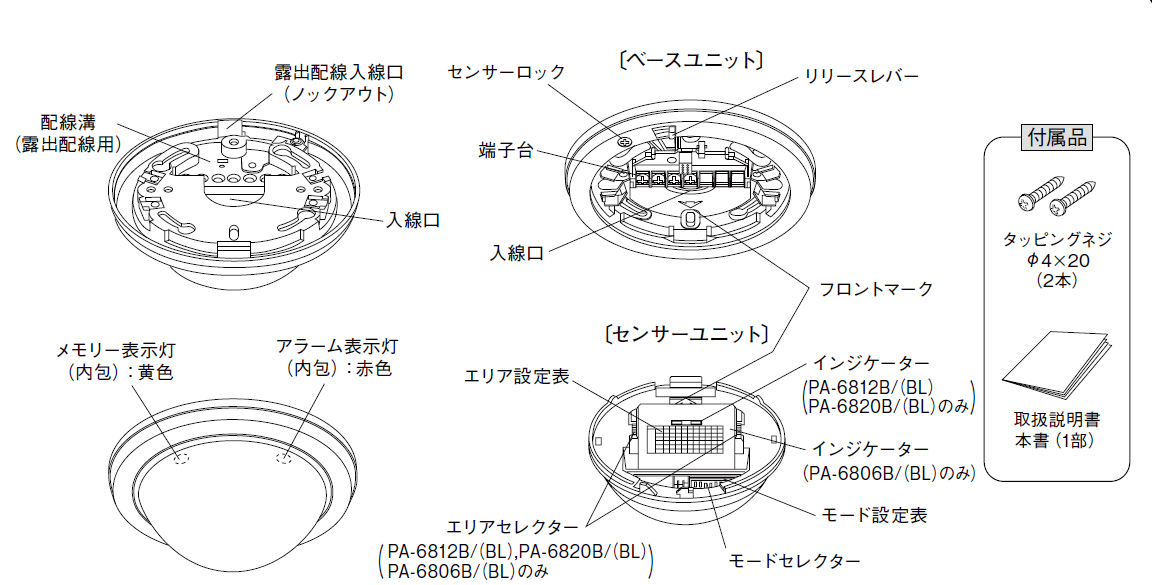

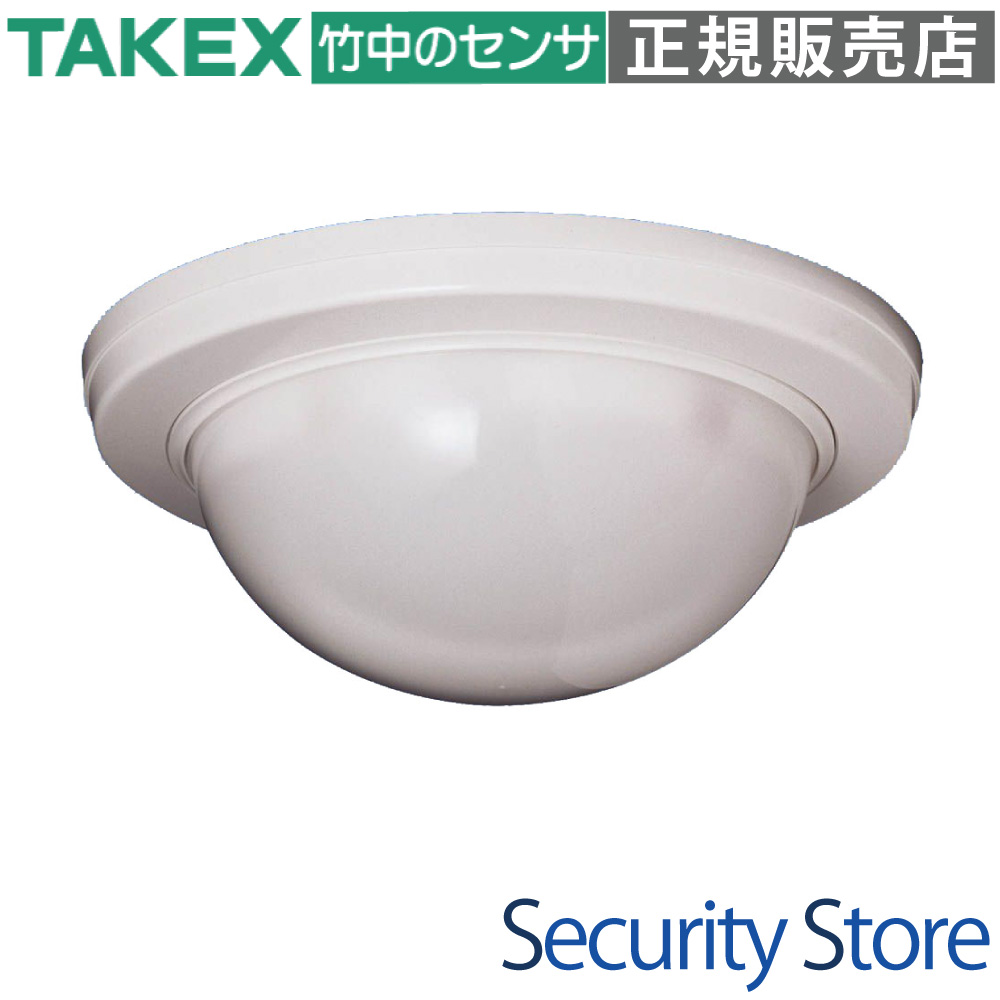

TAKEX パッシブセンサー 360度ラウンド警戒屋内天井設置省エネ設計

PA-6810B：パッシブセンサー Φ18m ラウンド警戒型

PA-6810Bは、天井設置で360度全周囲をカバーするラウンド警戒型のパッシブセンサーです。最大直径18m（天井高5m時）の広大なエリアを一機で監視可能。従来品比約3分の1の低消費電流設計により、システムの省電力化とコストダウンを強力に支援するベーシックモデルです。

型番： PA-6810B
製品名： パッシブセンサー（ラウンド警戒型）
方式 / カテゴリ： パッシブインフラレッド（PIR）方式 / 屋内用センサー
主な用途： 店舗、オフィス、ロビー、高天井施設の広域侵入監視
設置場所 / 対応環境： 屋内天井面（最大取付高さ 5.0m）
電源 / 通信 / 仕様上の核： DC 7V ? 30V（無極性） / 8mA以下の低消費電流

資料ダウンロード

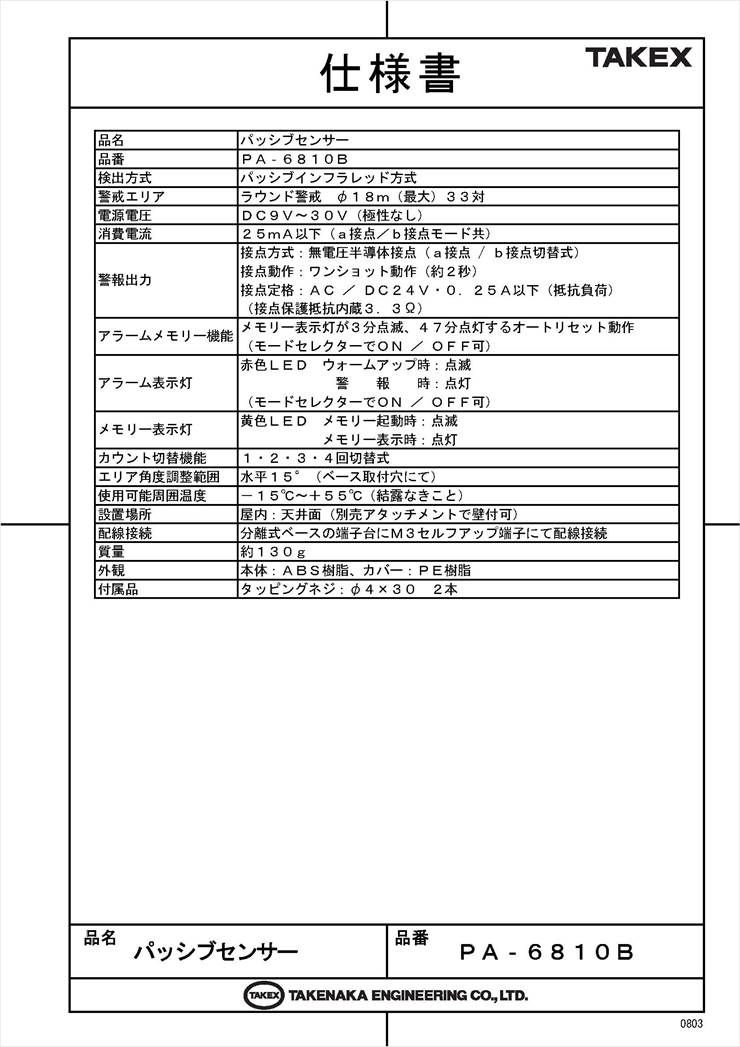

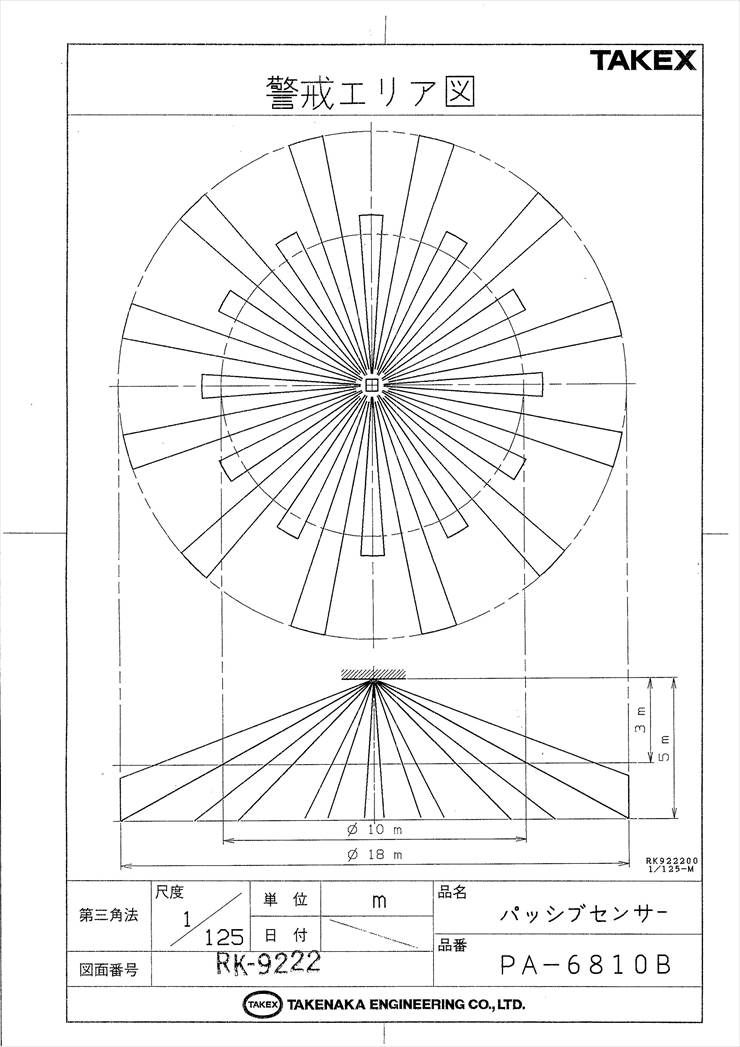

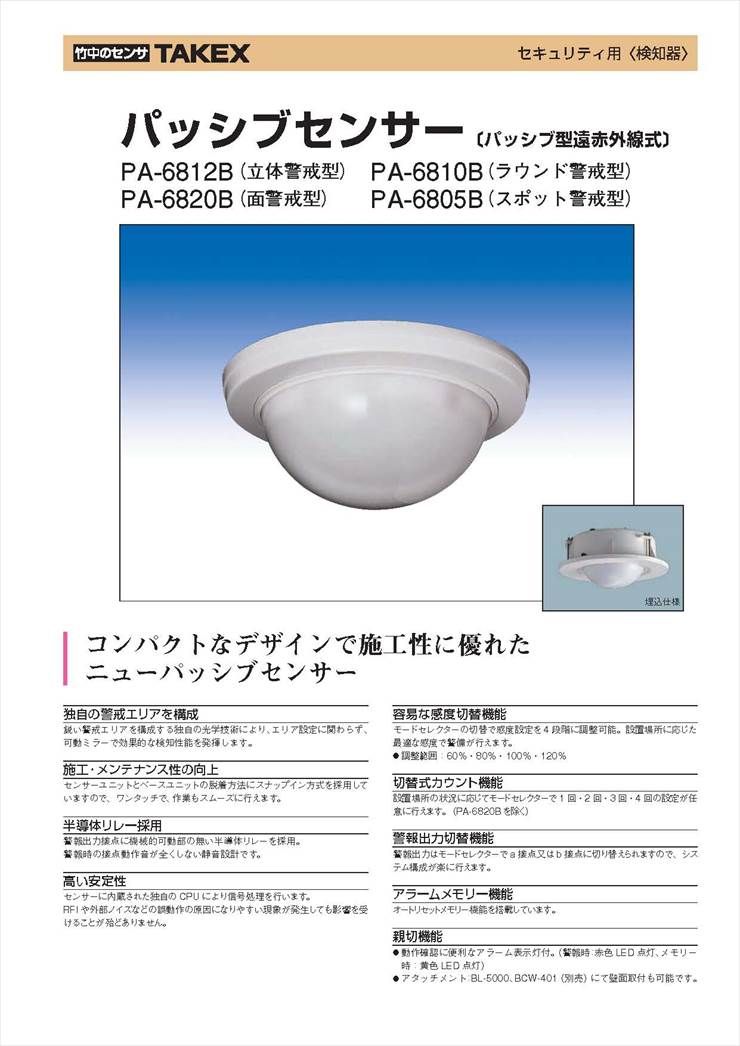

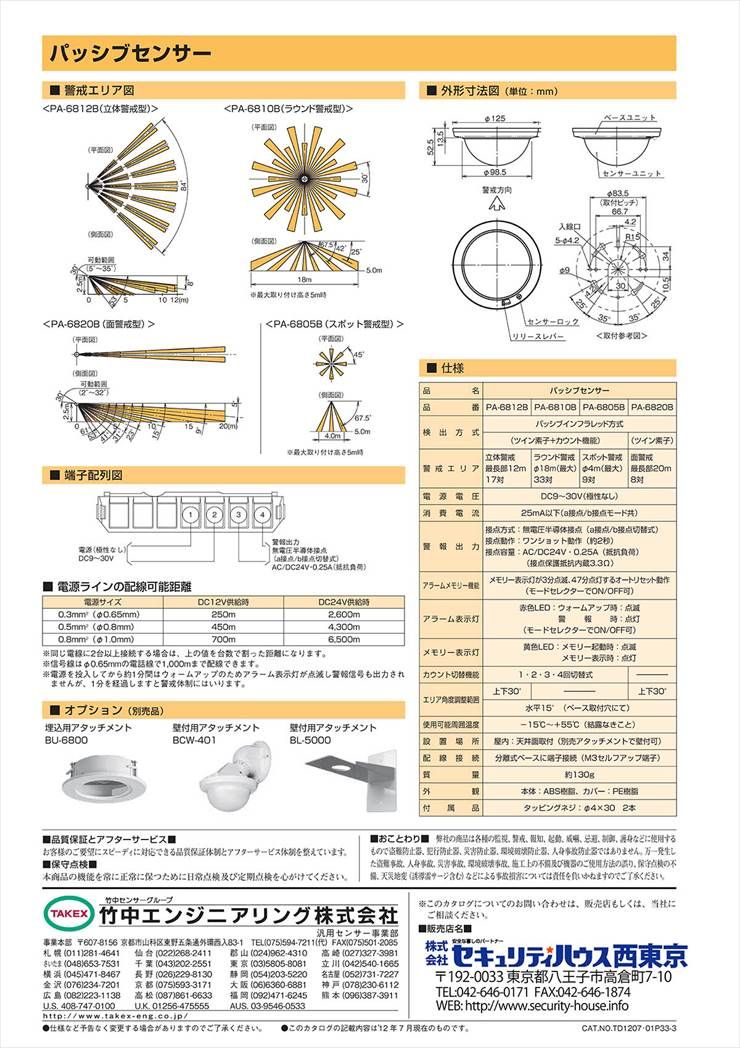

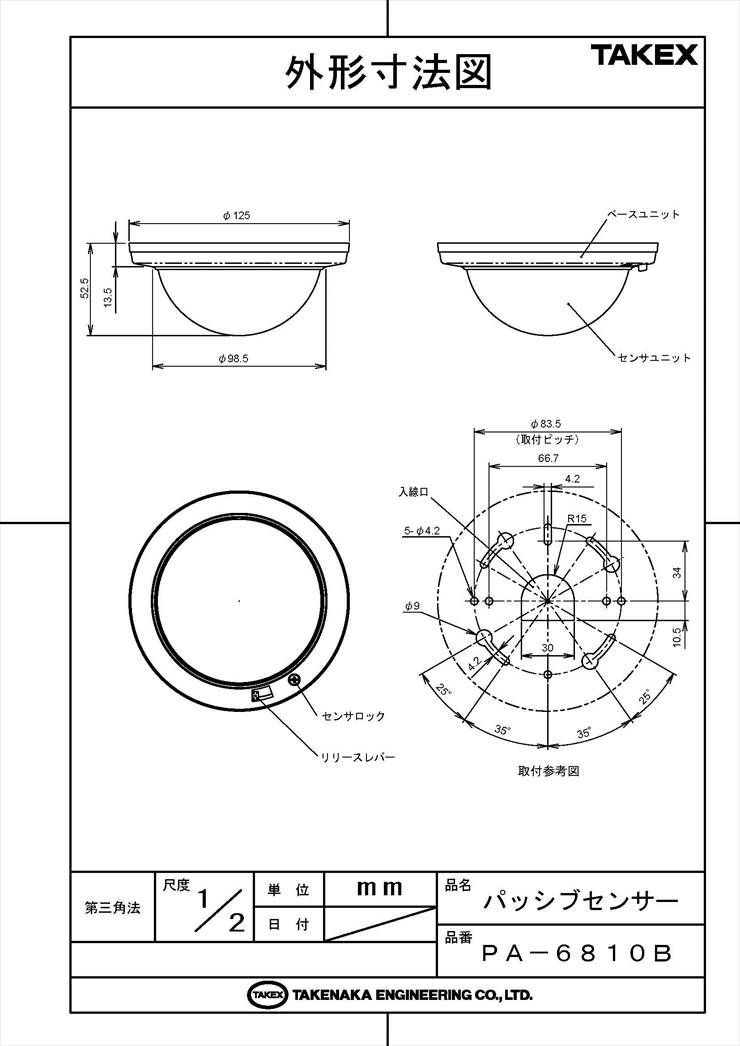

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィスビルやエントランスの全周囲監視
店舗内の広範囲な侵入・動体検知
天井高のあるホールや倉庫（最大5m）
歴史的建造物（黒モデルでの目立たない設置）
省エネが重視される大規模セキュリティ案件

導入前に確認したいポイント

天井高に応じた警戒直径（Φ）の確認
エアコン吹出口など温度変化の激しい場所を避ける
ガラスやアクリル越しでは検知できない特性の理解
センサーに向かって直進する動きへの検知感度低下

特長

圧倒的な省エネ設計（低消費電流・低電圧対応）

消費電流を当社従来品比約3分の1（8mA以下）に低減しました。これにより、小型の電源装置を利用でき、システム全体のコストダウンが図れます。また、動作電圧はDC7V?30Vと幅広く、配線抵抗による電圧ドロップを気にすることなく線材選定や長距離配線が可能です。

360度 Φ18mの広大な警戒範囲

独自の光学技術と多分割レンズにより、天井高5m設置時で直径18mという広範囲なラウンド警戒エリアを実現。鋭い警戒エリア構成により、死角を最小限に抑えた効果的な検知性能を発揮します。

施工・メンテナンス性を極めた構造

センサーユニットとベースユニットの脱着にスナップイン方式を採用。ワンタッチでスムーズな作業が可能となり、高所での設置・点検負荷を大幅に軽減します。また、耐候性に優れた材料を採用し、長期間にわたって美しい外観を維持します。

選定時に評価したい強み
高い安定性： 独自CPUによる信号処理で、電波ノイズや電気ノイズによる誤動作を排除。
容易な感度調整： モードセレクターで4段階（60/80/100/120%）に感度を即座に変更可能。
カウント機能： 環境に合わせて警報出力までのカウントを1?4回から選択可能。
意匠性への配慮： ホワイトに加え、空間に溶け込むブラック（BL）仕様もラインナップ。

施工・設置ガイド

取付高さと警戒範囲（直径）の相関

取付天井高さ	警戒範囲（直径）	備考
2.0m	約 7.0m	低天井設置
2.5m	約 9.0m	標準的なオフィスなど
3.0m	約 10.0m	ロビー・エントランス
4.0m	約 14.0m	高天井施設
5.0m	約 18.0m	最大設置高さでの仕様

推奨配線距離（センサー?電源装置間）

供給電圧および電線径により最大長が制限されます。設計時は下表を参照してください。

電線径（単線）	DC 12V供給時	DC 24V供給時
φ 0.65mm	3,000m まで	10,200m まで
φ 0.9mm	5,700m まで	19,600m まで
φ 1.2mm	10,200m まで	27,400m まで

内部設定 / DIPスイッチ詳細

センサーユニット裏面のモードセレクターで、現場環境に合わせたカスタマイズが可能です。

SW番号	設定項目	ON（上側）	OFF（下側）	出荷時
1	アラーム表示灯	警報時点灯	消灯	ON
2	メモリー表示灯	オートリセット有効	無効	OFF
3	警報出力論理	a接点（N.O.）	b接点（N.C.）	OFF
4・5	感度設定	60%・80%・100%・120% 切替		100%
6・7	カウント設定	1回・2回・3回・4回切替		2回

LED表示の動作状態

LED名称	色	状態	意味
アラーム表示灯	赤	点滅	電源投入後のウォームアップ中（約1分間）
アラーム表示灯	赤	点灯	警報信号出力中（約2秒）
メモリー表示灯	黄	点滅	メモリー起動中（発報から最初の3分間）
メモリー表示灯	黄	点灯	メモリー保持中（点滅終了後から計50分間）

製品仕様

項目	内容
品名	パッシブセンサー
品番	PA-6810B
検出方式	パッシブインフラレッド方式
警戒エリア	ラウンド警戒　φ18m（最大）　66本（33対）
電源電圧	DC7V〜30V（極性なし）
消費電流	8mA以下
警報出力	接点方式：無電圧半導体接点（a接点/b接点切替式）接点動作：ワンショット動作（約2秒）接点定格：AC/DC24V・0.25A以下（抵抗負荷）（接点保護抵抗内蔵3.3Ω）
アラームメモリー機能	メモリー表示灯が3分点滅、47分点灯するオートリセット動作（モードセレクターでON/OFF可）
アラーム表示灯	赤色LED　ウォームアップ時：点滅／警報時：点灯（モードセレクターでON/OFF可）
メモリー表示灯	黄色LED　メモリー起動時：点滅／メモリー表示時：点灯
感度切替機能	60・80・100・120%切替式
カウント切替機能	1・2・3・4回切替式
エリア角度調整範囲	水平15°（ベース取付穴にて）
使用可能周囲温度	?15℃〜＋55℃（結露なきこと）
設置場所	屋内：天井面（別売アタッチメントで壁付可）
配線接続	分離式ベースの端子台にM3セルフアップ端子にて配線接続
外観	本体、カバー：樹脂（ホワイト）
質量	約130g

FAQ

Q：PA-6810Bは屋外で使用できますか？ A：本機は屋内専用センサーです。雨水や急激な外気温変化のある屋外、または半屋外での使用は避けてください。

Q：最大でどのくらいの高さまで設置が可能ですか？ A：最大取付高さは5.0mです。この時の警戒範囲は直径（Φ）18mとなります。

Q：電源の配線に極性はありますか？ A：無極性（極性なし）設計ですので、DC7V?30Vの範囲内であればプラスマイナスを気にせず接続可能です。

Q：警報出力のa接点とb接点を切り替える方法は？ A：センサーユニット裏面にあるモードセレクター（DIPスイッチ）の3番を操作することで、簡単に切り替えが可能です。

Q：アラームメモリー機能とはどのようなものですか？ A：複数のセンサーを設置している場合、どのセンサーが発報したかを特定するための機能です。発報から合計50分間、黄色LEDが点灯/点滅し、その後自動消灯します。

Q：ガラス越しに外の動体を検知できますか？ A：パッシブインフラレッド方式の特性上、赤外線はガラスやアクリルを透過しないため、窓越しやパーティション越しの検知はできません。

Q：感度設定の目安を教えてください。 A：通常は100%で使用しますが、夏場などで周囲温度と人体の温度差が少ない場合は120%へ、小動物等による誤報が懸念される場合は80%以下への調整を推奨します。

Q：カウント切替機能は何のためにありますか？ A：熱源の揺らぎや環境ノイズによる突発的な反応を防ぐためです。標準は2回ですが、環境が過酷な場合は3回以上に設定することで誤報を抑制できます。

Q：ブラックモデルはありますか？ A：はい。黒天井や歴史的建造物に適した「PA-6810B(BL)」をラインナップしております。性能は標準品と同等です。

Q：低消費電流（8mA）のメリットは何ですか？ A：電源装置の小容量化が可能になるほか、一つの電源ラインに接続できるセンサーの台数を増やせるため、大規模現場での配線コスト削減に寄与します。

パッシブセンサー ラウンド警戒型 TAKEX 竹中エンジニアリング [PA-6810B]
