パッシブセンサー 面警戒型 TAKEX 竹中エンジニアリング [PA-6820B]

パッシブセンサー 面警戒型 TAKEX 竹中エンジニアリング [PA-6820B]

販売価格: 会員のみ販売

商品詳細

TAKEX パッシブセンサー 面警戒（カーテン型） 最大20m 屋内天井設置

型番：PA-6820B パッシブセンサー 面警戒型

PA-6820Bは、最長20mという圧倒的な長距離監視を実現した屋内用面警戒（カーテン型）パッシブセンサーです。独自の光学技術により、厚みの薄い垂直な面状のバリアを形成し、窓際や通路の遮断、壁際の監視に最適化されています。従来比約3分の1という極めて低い消費電流により、システムの低コスト運用と高い安定性を両立します。

  • 型番： PA-6820B
  • 製品名： パッシブセンサー（面警戒型）
  • 方式 / カテゴリ： パッシブインフラレッド（PIR）方式
  • 主な用途： 窓際監視、通路遮断、壁面保護、境界監視
  • 設置場所 / 対応環境： 屋内天井面（最大取付高さ 5.0m）
  • 電源 / 通信 / 仕様上の核： DC 7V ? 30V（無極性） / 8mA以下の超低消費電流

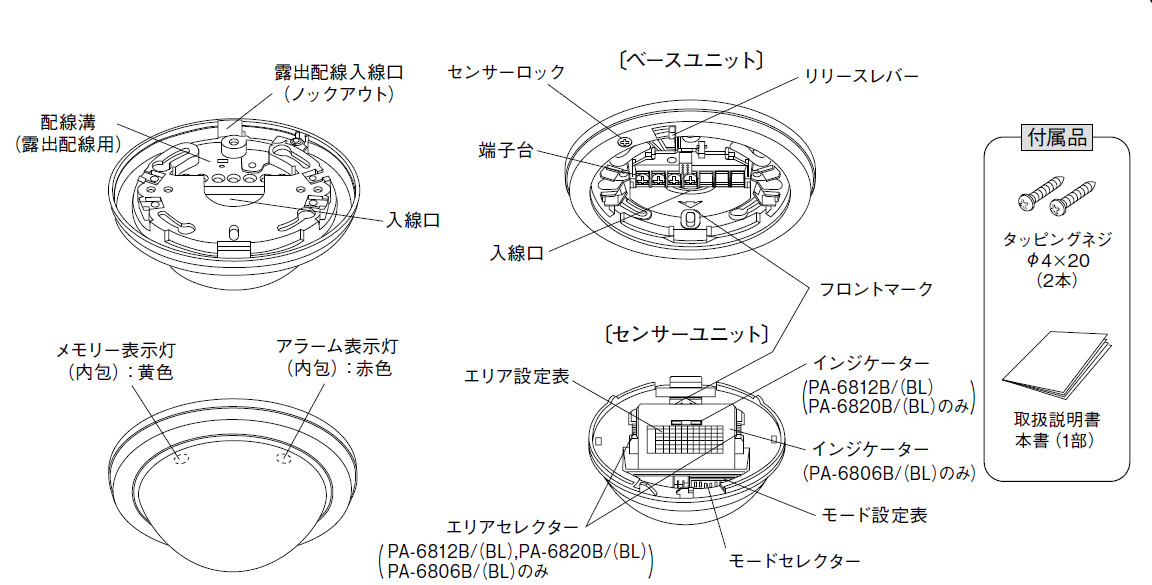

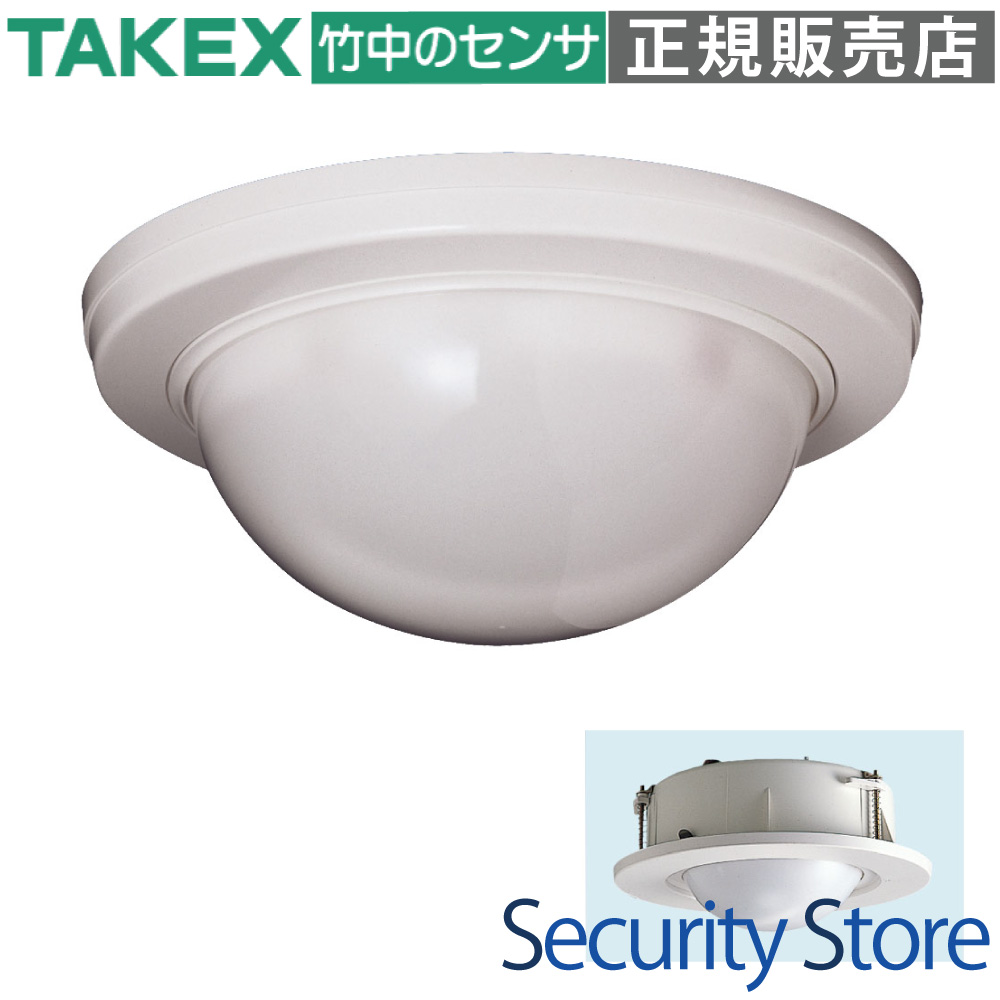

PA-6820B パッシブセンサー 面警戒型の製品画像

資料ダウンロード

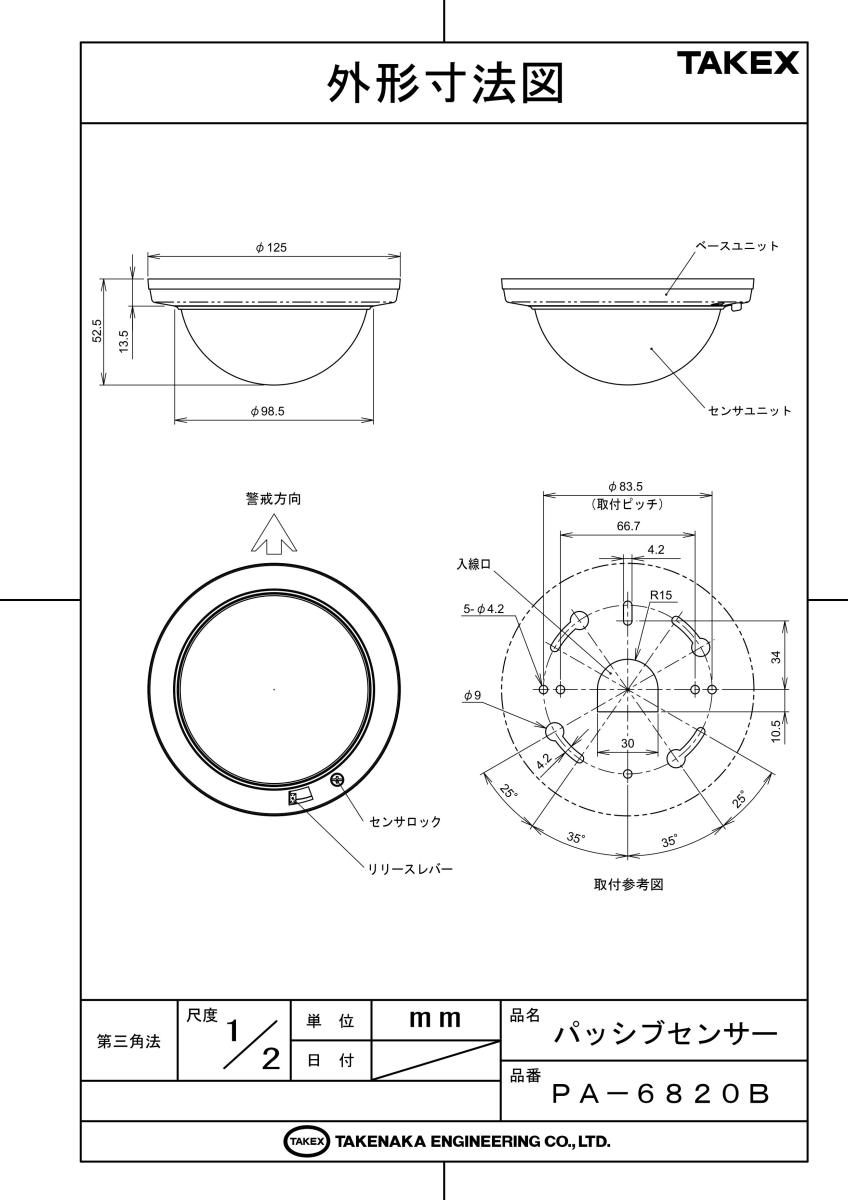

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィスや店舗の窓際侵入監視
  • 長い通路や廊下の侵入遮断
  • 壁面に沿った精密な境界監視
  • 美術館や店舗の展示物エリア保護
  • 黒天井への目立たない設置（BLモデル）

導入前に確認したいポイント

  • 屋内専用のため屋外での使用は厳禁
  • ガラス越しでは検知不可。窓の内側に設置すること
  • エアコン気流が直接当たる場所を避ける
  • センサーに向かう直進の動きは感度が落ちるため配置に注意

特長

業界トップクラスのロングレンジ面警戒

最大奥行20m、高さ5mまでの空間を、カーテン状の16本（8対）のビームで確実に監視します。非常にシャープな警戒面を構成するため、広い室内の一部だけを警戒したい場合や、壁際ギリギリの侵入を検知したい現場で無類の強みを発揮します。

圧倒的な省エネ・低電圧設計

消費電流を当社従来品比約3分の1となる8mA以下に低減しました。これにより、従来よりも小型の電源装置を利用でき、システム全体のコストダウンが図れます。また、動作電圧はDC7?30Vと幅広く、配線抵抗による電圧ドロップの影響を受けにくいため、長距離配線やリニューアル工事にも適しています。

施工・メンテナンス性を極めた構造

センサーユニットとベースユニットの脱着にスナップイン方式を採用。ワンタッチでスムーズに作業が行えるため、高所での設置・点検負荷を大幅に軽減します。また、内部にエリア調整用のアルファベット表示窓を備えており、目視で正確な角度設定が可能です。

選定時に評価したい強み

  • 高い安定性： 独自CPUによる信号処理で、電気ノイズ等による誤動作を徹底排除。
  • 感度・カウント切替： 4段階の感度設定が可能で、現場環境に合わせた最適化が容易。
  • 意匠性への配慮： ホワイトのほか、店舗や寺社仏閣に最適なブラックモデル（BL）も用意。
  • 自己診断機能： 回路断線等の異常を検知するとアラームLEDが点灯し、トラブルを即座に通知。

施工・設置ガイド

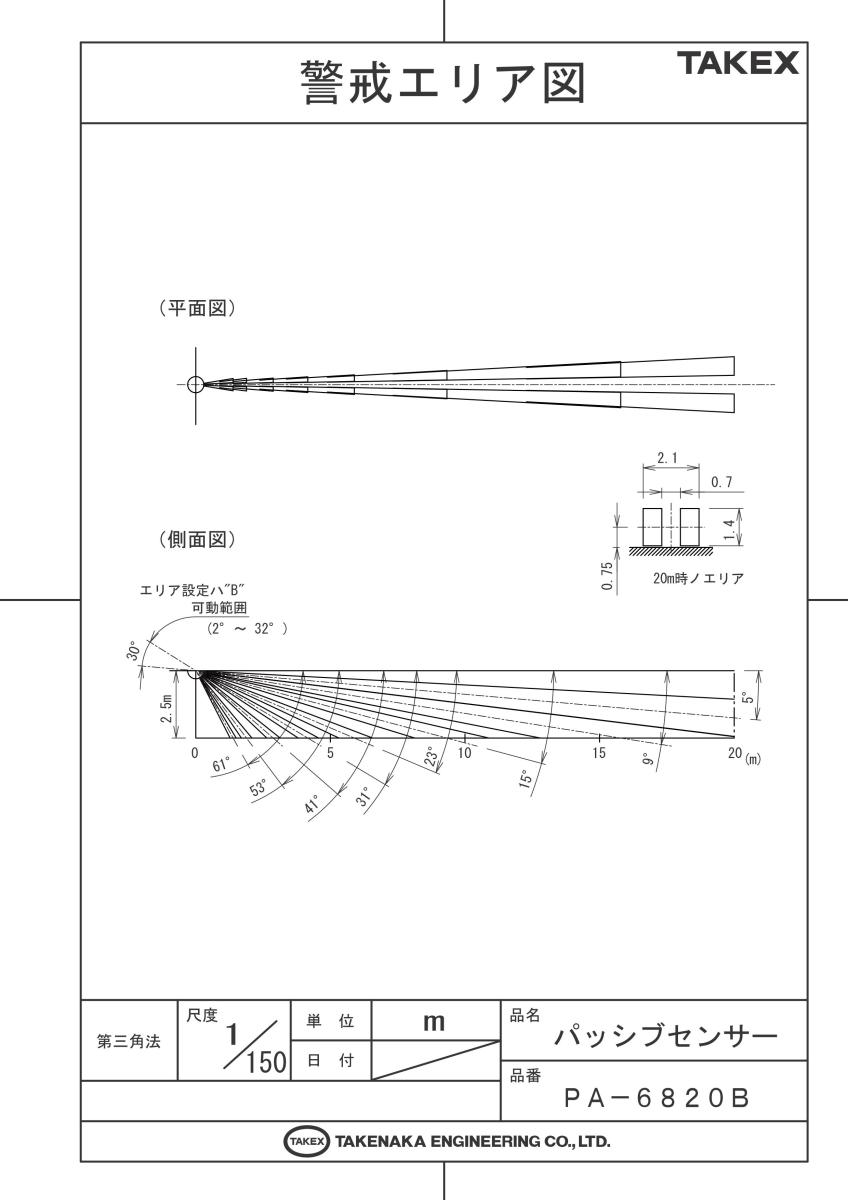

取付高さと警戒距離の相関（エリア調整）

本機は取付高さと警戒したい最大距離に応じて、内部のエリアセレクターでミラー角度を調整する必要があります。表示窓のアルファベットを下表に合わせて設定してください。

取付高さ(m) \ 距離 4m 8m 12m 16m 20m
2.0m F C B B A
3.0m J E D C B
4.0m K G E D C
5.0m - I F E D

LEDインジケーターの状態

LED名称 状態 意味・内容
アラーム表示灯（赤） 点滅 電源投入後のウォームアップ中（約1分間）
点灯 警報信号出力中（動体検知時 約2秒間）
メモリー表示灯（黄） 点滅 メモリー起動中（発報から最初の3分間）
点灯 メモリー保持中（点滅終了後、47分間継続点灯）

内部設定 / 端子仕様

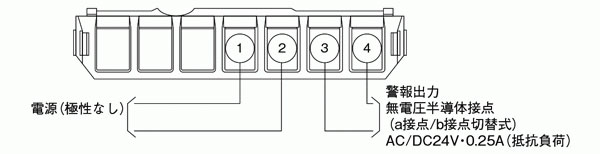

配線・端子仕様（ベースユニット）

端子番号 機能 電気的仕様
1 - 2 電源入力 DC 7V ? 30V（極性なし）、消費電流 8mA以下
3 - 4 警報出力 無電圧半導体接点（a接点/b接点切替）、AC/DC 24V・0.25A以下

推奨電線と配線距離

  • φ0.65mm単線： DC12V供給時 3,000m / DC24V供給時 10,200m
  • φ0.9mm単線： DC12V供給時 5,700m / DC24V供給時 19,600m
  • 0.5mm?撚線： DC12V供給時 4,500m / DC24V供給時 15,400m

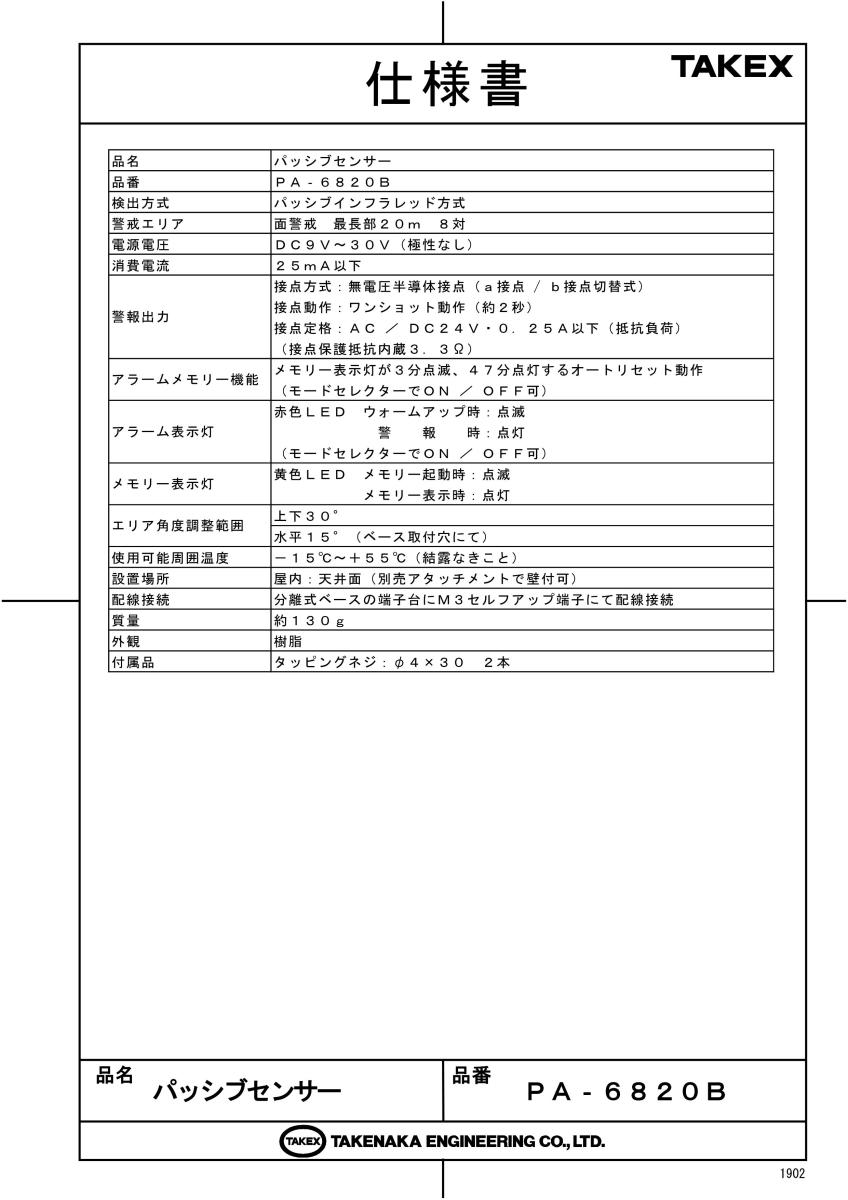

製品仕様

項目 内容
品名 パッシブセンサー
品番 PA-6820B
検出方式 パッシブインフラレッド方式
警戒エリア 面警戒 最長部20m 16本（8対）
電源電圧 DC7V?30V（極性なし）
消費電流 8mA以下
警報出力 接点方式：無電圧半導体接点（a接点／b接点切替式）
接点動作：ワンショット動作（約2秒）
接点定格：AC／DC24V・0.25A以下（抵抗負荷）（接点保護抵抗内蔵3.3Ω）
アラームメモリー機能 メモリー表示灯が3分点滅、47分点灯するオートリセット動作（モードセレクターでON／OFF可）
アラーム表示灯 赤色LED ウォームアップ時：点滅／警報時：点灯（モードセレクターでON／OFF可）
メモリー表示灯 黄色LED メモリー起動時：点滅／メモリー表示時：点灯
エリア角度調整範囲 上下30°／水平15°（ベース取付穴にて）
使用可能周囲温度 ?15℃?＋55℃（結露なきこと）
設置場所 屋内：天井面（別売アタッチメントで壁付可）
配線接続 分離式ベースの端子台にM3セルフアップ端子にて配線接続
質量 約130g
外観 樹脂（ホワイト）
付属品 タッピングネジ：φ4×30 2本

FAQ

Q：PA-6820Bの検知距離はどのくらいですか？ A：面警戒（カーテン状）で最長20mまで検知可能です。取付高さや環境に合わせてエリア調整を行ってください。
Q：屋外で使用することはできますか？ A：いいえ、本製品は屋内専用です。雨水や急激な外気温変化がある場所での設置は避けてください。
Q：ガラス越しに外の人間を検知できますか？ A：パッシブインフラレッド方式はガラスを透過しないため、ガラス越しの検知はできません。窓の内側に設置してください。
Q：電源の極性はありますか？ A：無極性（極性なし）設計ですので、DC7V〜30Vの範囲内であればプラスマイナスを気にせず接続可能です。
Q：アラームメモリー機能とはどのようなものですか？ A：複数のセンサーを設置している場合、どのセンサーが発報したかを特定できる機能です。発報から合計50分間点灯/点滅し、自動で消灯します。
Q：黒色の天井に設置したいのですが、目立ちませんか？ A：ブラックモデル（PA-6820B(BL)）をラインナップしています。デザイン性を重視する店舗や神社仏閣などに最適です。
Q：感度設定は変更できますか？ A：はい、内部のモードセレクターにより感度を60%・80%・100%・120%の4段階で設定可能です。
Q：警報出力はa接点、b接点どちらですか？ A：切り替え式です。内部スイッチによりa接点（N.O.）またはb接点（N.C.）を任意に選択できます。
Q：電源投入直後に赤色LEDが点滅するのは故障ですか？ A：故障ではありません。電源投入後の約1分間はウォームアップ状態で、回路が安定するまで点滅します。
Q：赤色LEDが点灯したまま消えません。 A：自己診断機能が異常（回路故障等）を検知している可能性があります。一度電源をリセットし、改善しない場合は点検が必要です。
