RXF-300A 4周波切替対応型 受信機 TAKEX 竹中エンジニアリング [RXF-300A]

RXF-300A 4周波切替対応型 受信機 TAKEX 竹中エンジニアリング [RXF-300A]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ワイヤレス受信機 426MHz帯 小電力セキュリティ無線 4周波切替対応

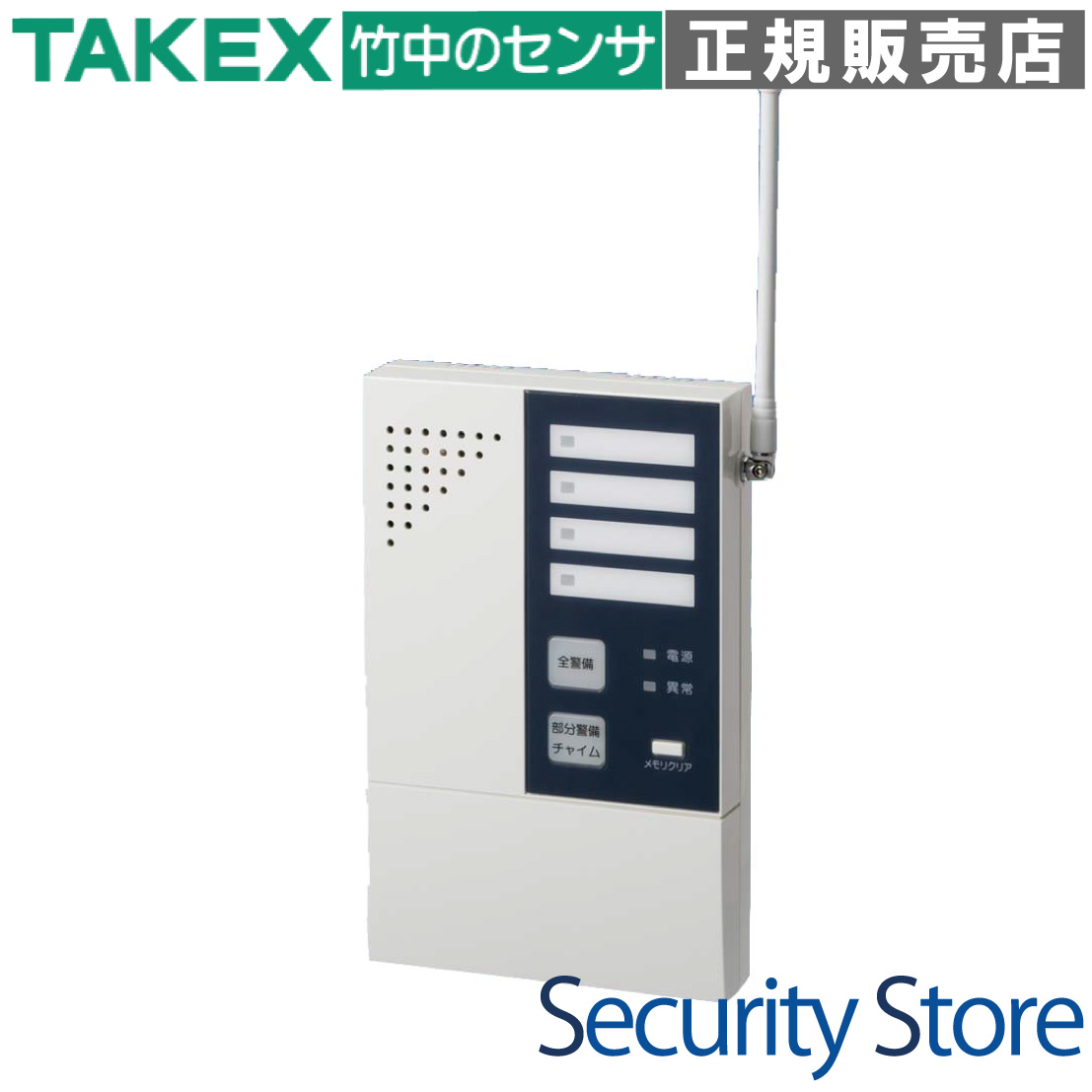

RXF-300A 4周波切替対応型 受信機

警備機能と充実した異常出力を搭載した、ハイグレードなワイヤレスセキュリティ受信機です。電波混信を回避する「4周波切替機能」により、多数の無線機器が密集する環境でも安定した運用を実現します。

  • 型番： RXF-300A
  • 製品カテゴリ： セキュリティシステム用ワイヤレス受信機
  • 登録台数： 最大40台（1〜4CH合計）
  • 電源仕様： AC100V または DC10〜30V（2WAY対応）
  • 出力インターフェース： 警報出力（3系統）、タンパー、電池切れ、定期送信異常
RXF-300A 4周波切替対応型 受信機

資料ダウンロード

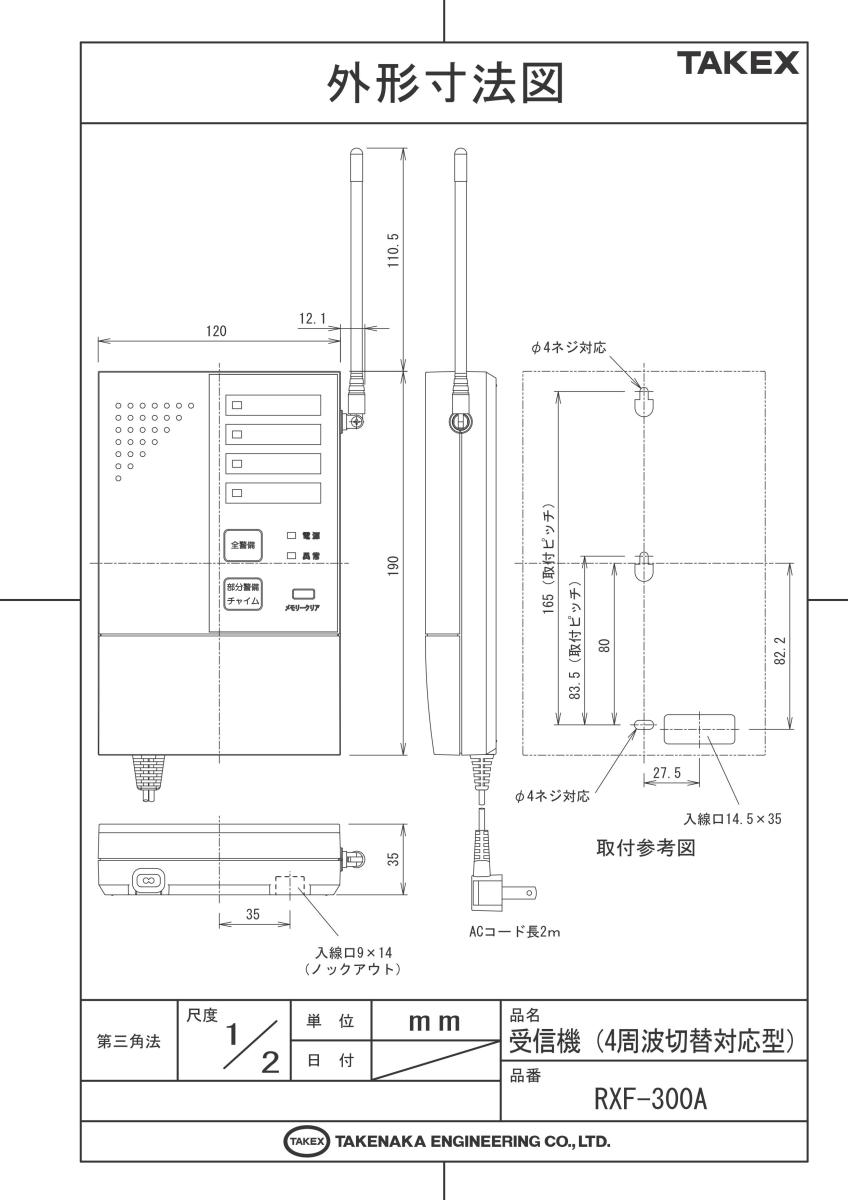

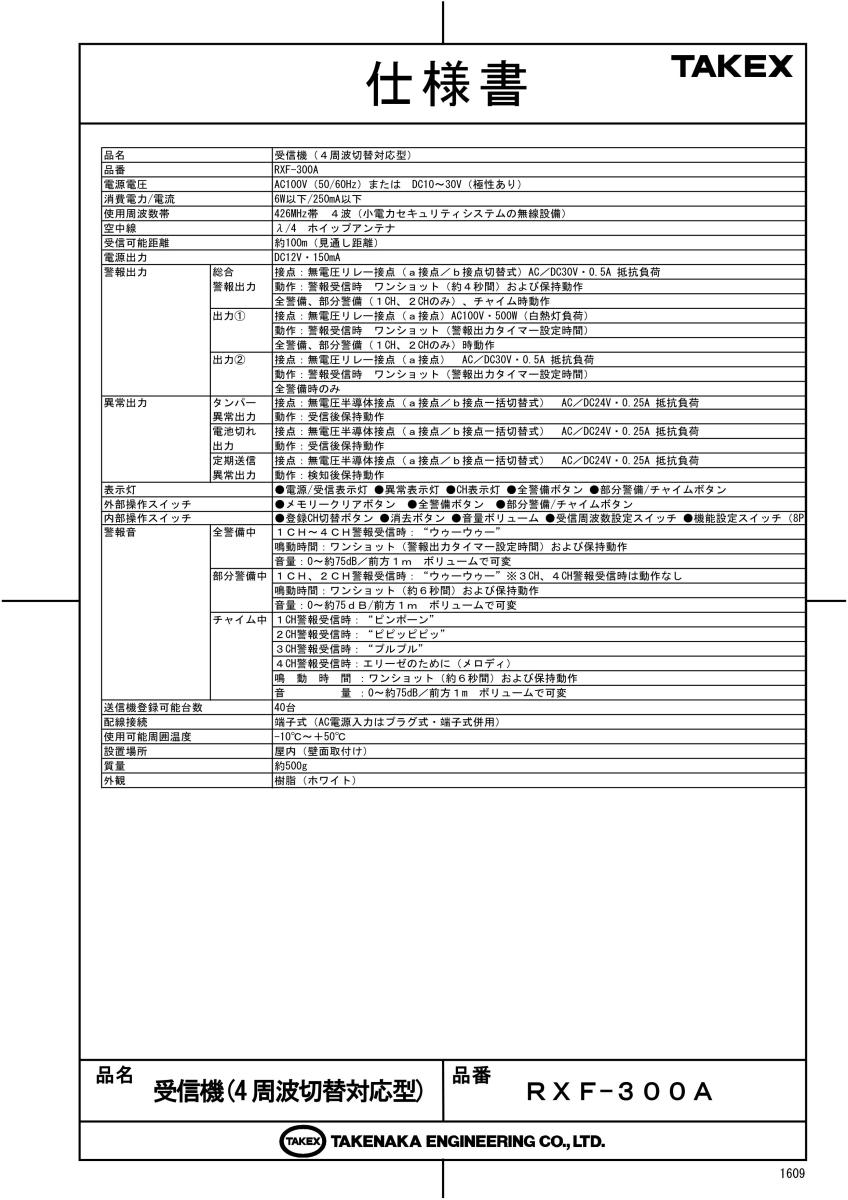

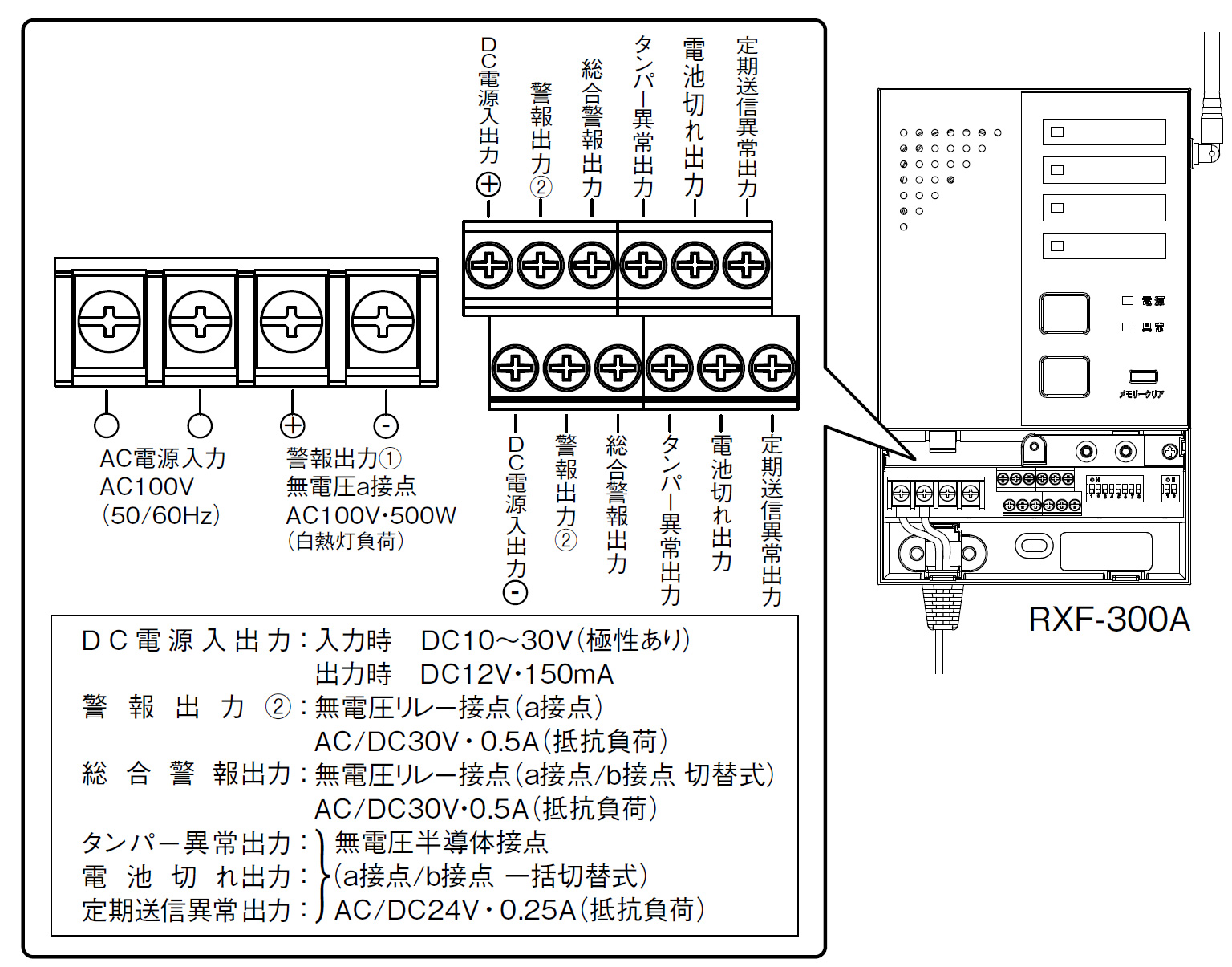

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 小規模〜中規模店舗の防犯管理
  • 無線機器が密集し混信が懸念される現場
  • AC100V機器（照明等）を直接連動させたい場所
  • 既存の有線防犯システムへの無線拡張
  • 送信機の状態（電池・通信）を個別管理したい現場

導入前に確認したいポイント

  • 送信機との直線見通し距離（最大100m目安）
  • AC100VとDC電源の併用は絶対禁止
  • 金属壁やノイズ源（モータ・TV等）からの離隔距離
  • 屋内専用設計（防水性なし）の確認
  • 一括登録数（最大40台）の範囲内であるか

特長

電波混信を物理的に回避する「4周波切替機能」

小電力セキュリティシステムの課題である電波混信を、F1〜F4の4波から任意の周波数を選択することで物理的に解決します。近隣に同種のシステムがある場合や、大規模施設で複数の受信機を配置する場合でも、干渉を最小限に抑えた安定したシステム構築が可能です。

運用シーンに合わせて選べる「3つの動作モード」

「全警備モード（1〜4CH警戒）」「部分警備モード（1〜2CH警戒）」「チャイムモード（報知音鳴動）」の3種類を搭載。昼間は来客チャイムとして、夜間は厳重な警備システムとしてなど、一つの受信機で柔軟な運用切り替えがフロントパネルから行えます。

AC100V/500Wを直接駆動する「警報出力(1)」

一般的な信号出力に加え、AC100V・500Wまでの白熱灯負荷を直接駆動できる強電リレー接点を装備。不審者検知時に強力な照明をダイレクトに点灯させるなど、コントローラを介さない即時性の高い威嚇・警告が可能です。

異常の早期発見を可能にする「豊富な異常出力端子」

警報信号だけでなく、送信機のカバーが開けられた「タンパー異常」、電圧低下を知らせる「電池切れ」、通信途絶を監視する「定期送信異常」をそれぞれ個別の無電圧半導体接点として出力。管理システム側で異常の種類を正確に把握できます。

設置環境を選ばない「AC/DC 2WAY電源方式」

AC100V直結だけでなく、DC10〜30Vの電源供給にも対応しています。コンセントからの給電はもちろん、既存の防犯盤（DC12V/24V）からの給電も可能なため、現場の電源インフラに合わせた最適な施工が選択できます。

ダイバーシティ方式による高感度受信

2本のホイップアンテナを搭載したダイバーシティ方式を採用。電波の位相差による死角（デッドポイント）を最小限に抑え、信頼性の高い信号受信を実現します。最大40台までの送信機を余裕を持って管理可能です。

施工後の保守性を高める「LED診断インジケーター」

各チャンネルごとの状態表示に加え、環境異常（妨害電波）や電池切れ状態を個別のインジケーターで表示。現場でのトラブルシューティングを迅速化し、システムの稼働状態をひと目で正確に診断できます。

選定時に評価したい強み

  • 高い耐干渉性： 4周波切替により混信トラブルを劇的に低減
  • 優れた施工性： AC/DC両対応、端子台接続による確実な配線
  • 強固なメンテナンス性： 定期送信異常・電池切れの個別出力による管理体制
  • コストパフォーマンス： 1台で最大40台の送信機と多様なモードを管理

LED表示灯の挙動と診断マトリクス

表示灯名 状態 LED挙動 意味・対応
電源/受信表示灯 正常/警報 緑点灯 / 赤点灯 通電中。受信時は赤に変化。
CH表示灯 警報受信 赤点灯 該当チャンネルの送信機が動作。
CH表示灯 電池切れ 赤点滅（2秒毎1回） 該当送信機の電池交換が必要です。
CH表示灯 定期送信異常 赤点滅（2秒毎2回） 通信途絶。障害物や故障を確認。
異常表示灯 環境異常 赤点灯 周囲に強力な妨害ノイズを検知。

製品仕様

項目 内容
品名受信機（4周波切替対応型）
品番RXF-300A
電源電圧AC100V（50/60Hz）または DC10〜30V（極性あり）※併用不可
消費電力／電流6W以下／250mA以下
使用周波数帯426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備）
空中線λ／4 ホイップアンテナ（2本）
受信可能距離約100m（見通し距離）
電源出力DC12V・150mA
総合警報出力接点：無電圧リレー接点（a接点／b接点切替式）AC／DC30V・0.5A 抵抗負荷
動作：警報受信時 ワンショット（約4秒間）および保持動作
警報出力(1)接点：無電圧リレー接点（a接点）AC100V・500W（白熱灯負荷）
動作：警報受信時 ワンショット（タイマー設定時間）
警報出力(2)接点：無電圧リレー接点（a接点）AC／DC30V・0.5A 抵抗負荷
動作：警報受信時 ワンショット（タイマー設定時間）※全警備時のみ
異常出力（共通）タンパー、電池切れ、定期送信異常（各個別に無電圧半導体接点出力あり）
接点容量：AC／DC24V・0.25A 抵抗負荷
送信機登録可能台数最大40台
使用可能周囲温度－10℃〜＋50℃
外観・質量樹脂（ホワイト）・約500g
外形寸法120(W) × 190(H) × 35(D) mm（アンテナ・突起部除く）

FAQ

Q：受信距離はどのくらいですか？ A：見通し距離で約100mです。ただし、鉄筋コンクリートや金属製の壁などの遮蔽物がある場合は距離が著しく短くなることがあります。
Q：AC100VとDC電源を同時に接続して予備電源にできますか？ A：いいえ、AC100V端子とDC電源入力端子の併用は基板の破損や火災の原因となるため、絶対に避けてください。
Q：電池切れが発生したことはどうやってわかりますか？ A：本体の「異常表示灯」が赤色点灯し、該当するチャンネルの「CH表示灯」が約2秒毎に1回赤色点滅します。また、電池切れ出力端子からも信号が出力されます。
Q：40台の送信機を登録する場合、チャンネルごとに上限はありますか？ A：1〜4CHの合計で40台以内であれば、どのチャンネルに何台登録しても問題ありません（例：CH1に40台すべて登録することも可能です）。
Q：周波数設定（F1〜F4）はどのように使い分けますか？ A：近隣で別のワイヤレスシステムが稼働している場合や、同じ現場に複数の受信機を設置する場合に、それぞれ異なる周波数に設定することで混信を防ぎます。
Q：特定の送信機1台だけを消去することはできますか？ A：本機はチャンネル単位での一括消去のみ対応しています。個別の消去はできませんので、該当チャンネルを一旦全消去し、残したい送信機を再登録してください。
Q：環境異常ランプが点灯しました。どうすればいいですか？ A：周囲で強いノイズや妨害電波を連続して検知しています。付近に強い電磁波を発する機器（モーター、インバーター、違法無線など）がないか確認してください。
Q：屋外に設置しても大丈夫ですか？ A：本機は屋内専用・壁面取付け専用です。防水構造ではありませんので、屋外や水濡れの可能性がある場所には設置しないでください。
Q：チャイム音の種類は選べますか？ A：チャンネルごとに固定されています（1CH：ピンポーン、2CH：ピピッピピッ、3CH：プルプル、4CH：エリーゼのために）。音量はボリュームで調整可能です。
Q：警報メモリー表示（赤点滅）を消す方法は？ A：フロントパネルの「メモリークリアボタン」を押すか、一度警備を解除して再度セットし直すことで消灯します。
