TAKEX（竹中エンジニアリング）直流電源装置 DC12V 1A バックアップ電源 PSE適合

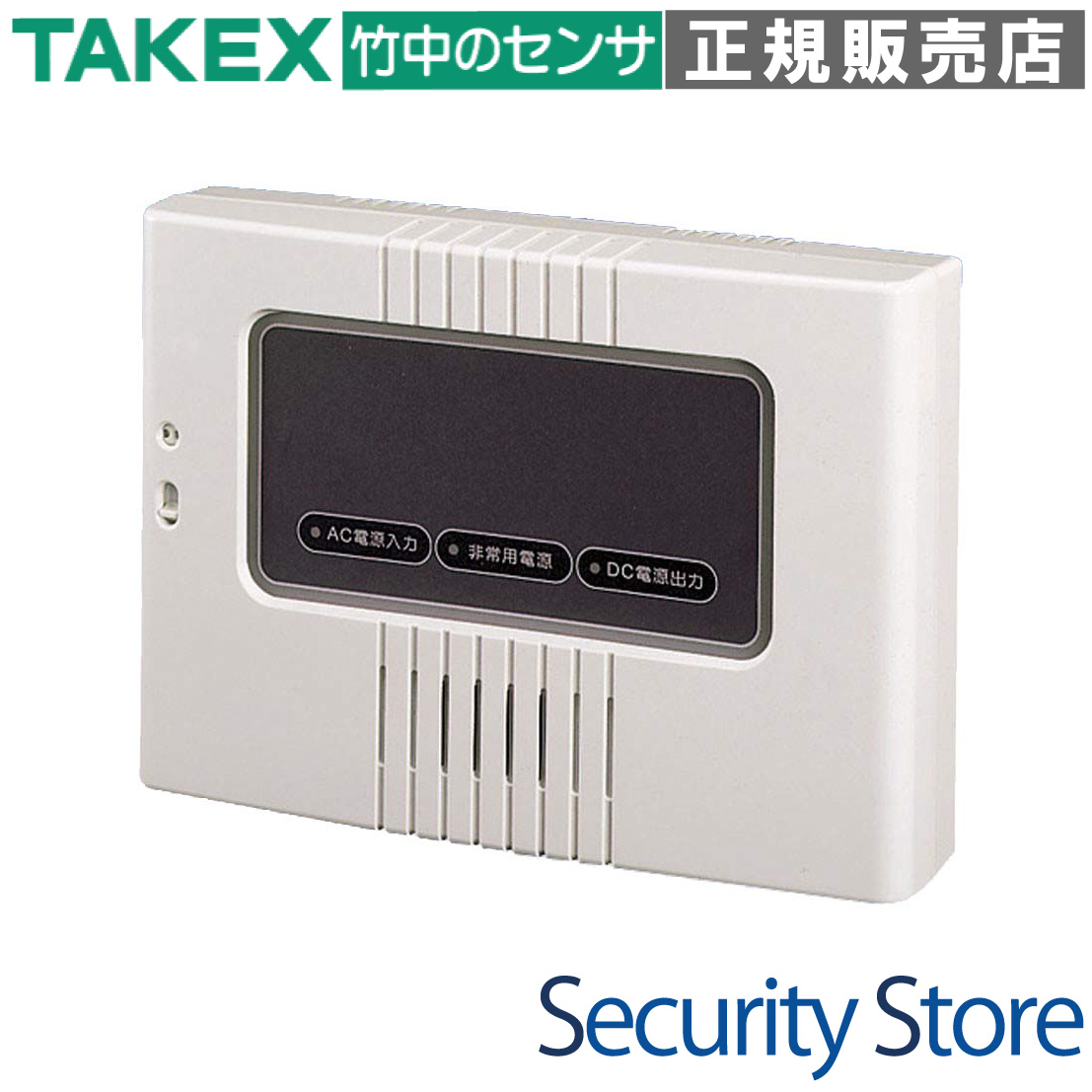

直流電源装置 BA-110D

BA-110Dは、防犯センサーや監視機器、IoTデバイスへ安定した電力を供給するためのプロフェッショナル仕様の直流電源装置です。停電時でもシステムを維持するバックアップ機能を備え、セキュリティシステムの信頼性を向上させます。

型番： BA-110D
製品名： 直流電源装置
出力仕様： DC12V (実出力13.7V) / 最大1A
バックアップ： 内蔵バッテリーによる無瞬断切替（約30分間）
主な用途： 防犯センサー、コントローラ増設電源、各種DC12V機器の給電コア
安全規格： 電気用品安全法(◇PSE)適合品

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

防犯センサーやコントローラの増設電源
無瞬断バックアップが求められる重要警戒箇所
停電警報出力を利用した遠隔管理システム
PSE適合が必須となる公共・法人施設への導入

導入前に確認したいポイント

接続機器の合計消費電流が1A以内であるか
屋内設置環境であるか（防水機能なし）
壁面が約1.6kgの重量に耐えられるか
AC100Vの一次電源供給が可能か

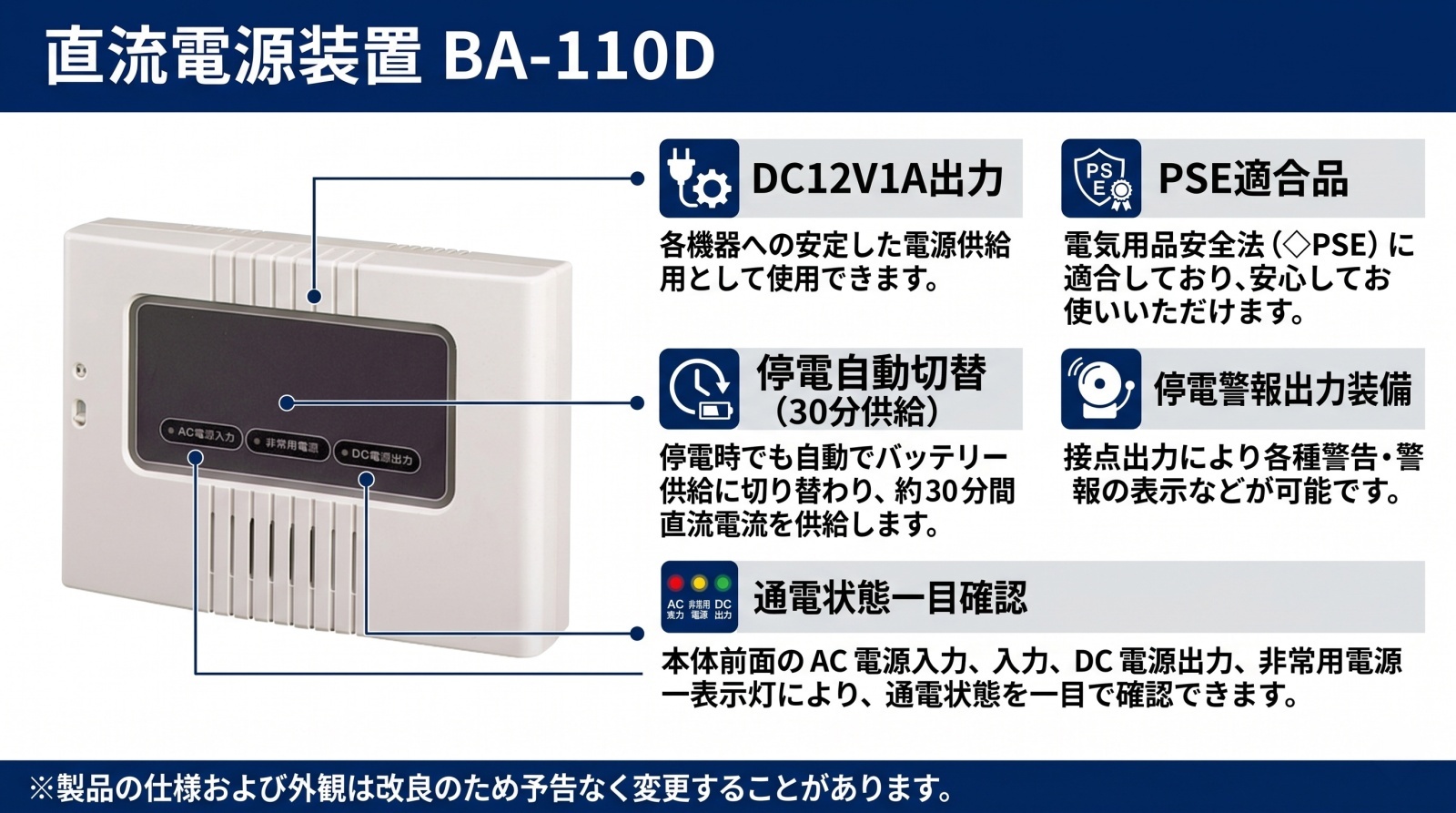

特長

無瞬断バックアップテクノロジー

筐体内部に小形シール鉛蓄電池（DC12V 0.8Ah）を標準搭載しています。商用電源（AC100V）が遮断された際、瞬時にバッテリー給電に切り替わるため、防犯センサーや制御機器が停止することなく警戒態勢を維持します。最大負荷1A時でも約30分間の継続運用が可能です。

過電流からシステムを守る電子ブレーカー

負荷側（センサー機器や配線）での短絡や容量オーバーが発生した場合、本体基板上の電子ブレーカーが瞬時に作動し出力を遮断します。これにより、電源装置本体の焼損や発火、接続機器の故障拡大を未然に防止する安全設計です。

運用状態を即座に把握できるLED表示灯

本体前面パネルに「AC入力」「DC出力」「非常用電源」の表示灯を配置しています。正常な稼働状態はもちろん、停電によるバッテリー稼働や、過電流による出力停止状態を一目で確認できるため、メンテナンス性が大幅に向上しています。

停電警報出力を標準装備

商用電源の停止を知らせる「停電警報出力（無電圧c接点）」を搭載しています。この接点を自動通報装置や監視カメラシステムの外部入力に接続することで、停電発生をリアルタイムで管理者に通知する高度なセキュリティ構築が可能です。

バッテリー寿命を守る過放電保護回路

長時間の停電によりバッテリー電圧が低下した場合、バッテリー自体の致命的な劣化を防ぐために自動的に出力を停止します。AC電源が復旧すれば自動的に再充電を開始し、出力も自動復帰するため、人手による復旧作業の負担を軽減します。

C-600シリーズとの意匠統一

TAKEXの標準的なコントローラであるC-600シリーズとデザインを統一しており、並べて設置した際も美観を損なわず、統一感のある施工が可能です。システムの増設用電源としても最適です。

電気用品安全法(PSE)適合の信頼性

日本の電気製品安全基準であるPSEに適合しており、法人施設や公共建築物においても安心して導入いただけます。高い製造品質により、長期間の安定運用を支えます。

    選定時に評価したい強み
    確かな自立稼働： 1Aフル負荷でも30分のバックアップ時間を確保する電源管理。
高い安全性： 電子ブレーカーによる保護とPSE適合による信頼の設計。
保守の容易性： 表面LEDと内部警告LEDの2段階で異常箇所を素早く特定。
柔軟な連携： c接点出力により、あらゆる外部機器への異常通知が可能。



LED表示灯の状態遷移マニュアル

LED名称	色	点灯・消灯の意味
AC電源入力	緑	点灯：AC100V正常入力 / 消灯：電源断またはスイッチOFF
DC電源出力	緑/赤	緑点灯：正常出力 / 赤点灯：過電流保護作動により出力遮断
非常用電源	緑	点灯：バッテリー正常 / 消灯：未接続、充電不足、または寿命
過電流（内部）	赤	点灯：負荷が0.9Aを超過（警告） / 消灯：正常範囲内

配線・端子仕様

内部のセルフアップ端子台により、確実な結線が可能です。

端子名称	内容
AC電源入力	AC100V（50/60Hz）を接続
アース（接地）	接地基準への接続用
DC電源出力（+/-）	DC12V（最大1A）出力用
停電警報出力	無電圧c接点（COM/正常時閉/停電時閉）AC/DC30V 1A

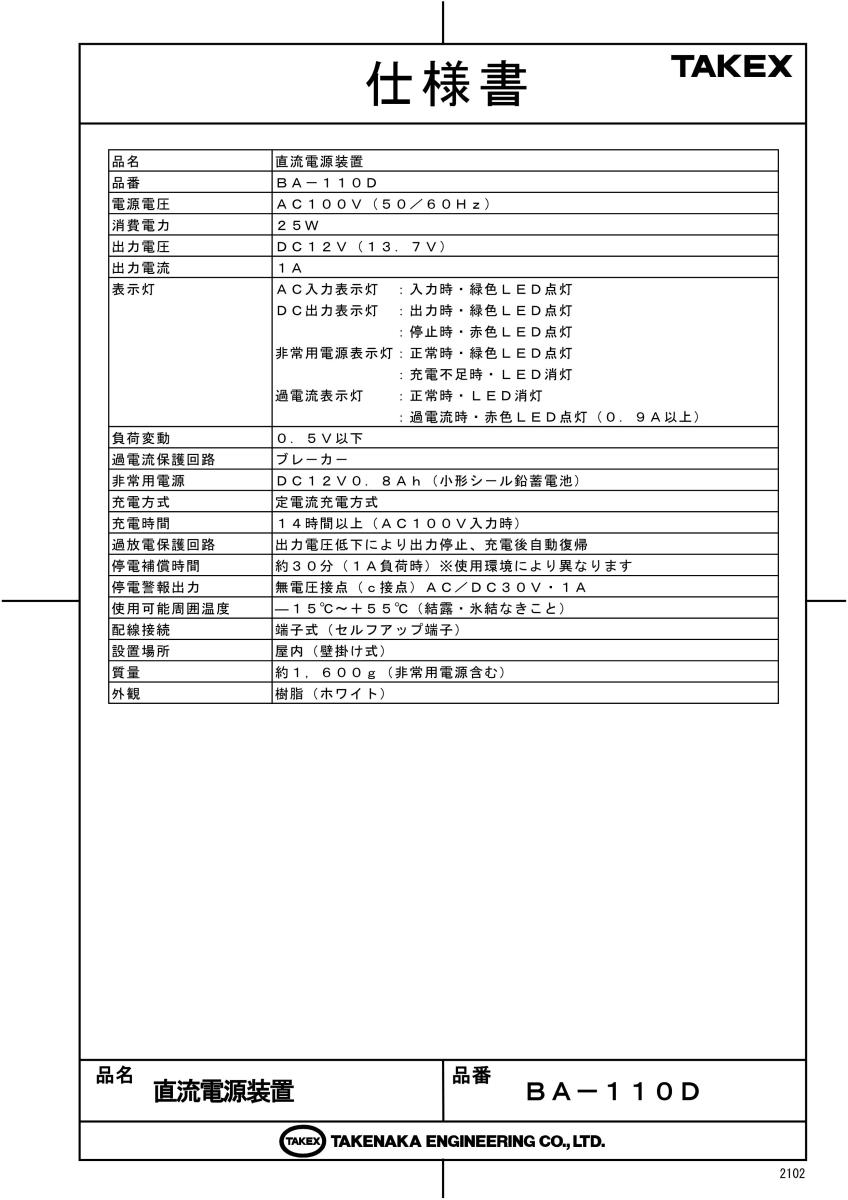

製品仕様

項目	内容
品名	直流電源装置
品番	BA-110D
電源電圧	AC100V（50/60Hz）
消費電力	25W
出力電圧	DC12V（定格 13.7V）
出力電流	1A
負荷変動	0.5V以下
過電流保護回路	電子ブレーカー（0.9A以上で内部警告、1.0A以上で遮断）
非常用電源	DC12V 0.8Ah（小形シール鉛蓄電池）内蔵
充電時間	14時間以上（満充電まで）
過放電保護回路	出力電圧低下により自動停止、充電後自動復帰
停電補償時間	約30分（1A負荷時） ※使用環境・温度により異なります
停電警報出力	無電圧接点（c接点） AC/DC30V 1A
使用可能周囲温度	-15℃ 〜 +55℃（結露・氷結なきこと）
設置場所	屋内（壁掛式）

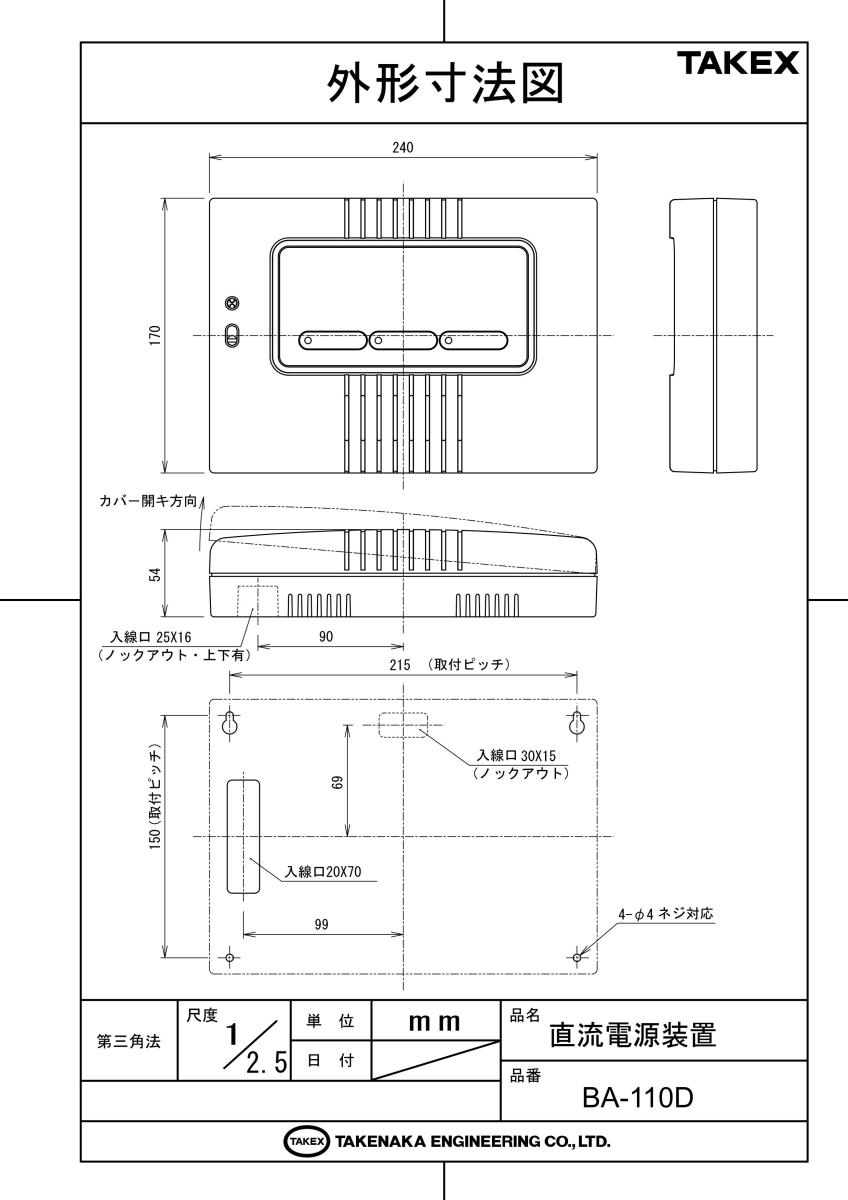

外形寸法	W240 × H170 × D60 mm
質量	約1,600g（内蔵バッテリー含む）
外観	樹脂（ホワイト）

FAQ

Q：DC出力表示灯が赤色に点灯していますが、どうすればいいですか？ A：負荷側で短絡（ショート）が発生しているか、接続機器の合計電流が1Aを超えています。配線を確認し、原因を除去した後に内部のリセットスイッチを押してください。

Q：バッテリーの寿命はどのくらいですか？ A：使用環境にもよりますが、約3年を目安に新品への交換を推奨しています。

Q：屋外に設置できますか？ A：本機は屋内専用です。防水・防滴構造ではありませんので、水のかかる場所や湿気の多い場所には設置しないでください。

Q：設置してすぐなのに「非常用電源表示灯」が消灯しています。 A：設置直後はバッテリーが充電不足の状態です。AC100Vを通電したまま14時間以上経過しても点灯しない場合は、コネクタの接続を確認してください。

Q：停電した時に、自動的にバッテリーへ切り替わりますか？ A：はい。無瞬断バックアップ機能を搭載しているため、瞬時にバッテリー給電に切り替わり、機器の動作を継続させます。

Q：出力電圧が13.7Vと表示されますが、12V機器に影響はありませんか？ A：13.7Vはバッテリーを常に満充電に保つためのフローティング充電電圧を兼ねており、一般的なDC12V仕様の防犯機器やセンサーであれば問題なく使用できる設計になっています。

Q：PSEマークは付いていますか？ A：はい。電気用品安全法（◇PSE）に適合しており、法的に安全性が認められた製品です。

Q：バッテリーが完全放電した後、ACが復旧したら操作が必要ですか？ A：いいえ、全自動で復帰します。AC電源が復旧すれば自動的に出力を再開し、バッテリーの再充電も開始されます。

Q：何台くらいのセンサーを接続できますか？ A：接続するセンサーの消費電流の合計が1A（1,000mA）を超えない範囲で接続可能です。余裕を持って0.8A程度に抑えることを推奨します。

Q：推奨される配線材は何ですか？ A：AC入力にはVVFケーブル、DC出力や警報出力にはAE線（0.9mm以上）などの警報用ポリエチレン絶縁ケーブルを推奨します。
